Описание
Общая информация о продукте

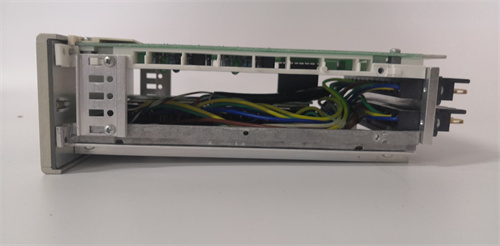

Первым делом познакомимся с устройством ABB AB91-1 HESG437479R1 HESG437899 — это промышленный модуль интерфейса связи (универсальный шлюз) для систем автоматизации ABB, предназначенный для обеспечения совместимости между различными коммуникационными протоколами и объединения распределенных устройств (модули I/O, контроллеры, сенсоры) в единую сеть. Он выступает ключевым элементом для интеграции старых и новых систем в металлургии, энергетике, логистике и химической промышленности — отраслях, где часто требуется совмещение оборудования с разными протоколами (Modbus RTU, Profinet, Ethernet/IP) без полной модернизации. Ссылка на продукт ABB AB91-1 HESG437479R1 HESG437899 позволяет получить детальную техническую документацию, включая схемы подключения к устройству, таблицы поддерживаемых протоколов и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB AB91-1 HESG437479R1 HESG437899 отличается высокой гибкостью и надежностью — его поддержка более 10 промышленных протоколов и защита от электромагнитных помех (ЭМП) гарантируют стабильную передачу данных даже в условиях перепадов напряжения или сильных помех от силовых цепей. Кроме того, ABB AB91-1 HESG437479R1 HESG437899 полностью совместимо с контроллерами ABB AC800M, аналоговыми модулями ABB IBA 940143201 и цифровыми модулями ABB 216AB61 HESG324013R101, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB AB91-1 HESG437479R1 HESG437899 имеет технические характеристики, адаптированные для универсальной коммуникации:
- Тип устройства: Модуль интерфейса связи (протокольный шлюз) для систем ABB AC800M/DCS 800xA;
- Основные параметры коммутации:
- Поддерживаемые протоколы:
- Ethernet-протоколы: Profinet RT, Modbus TCP, Ethernet/IP, IEC 61850 (MMS/GOOSE);
- Последовательные протоколы: Modbus RTU (RS-485), ASCII (RS-232/RS-485), DF1 (для совместимости с оборудованием Rockwell);
- Прочие протоколы: CANopen, DeviceNet (опционально, через дополнительные лицензии);
- Скорость передачи данных:
- Ethernet: 100 Мбит/с (полнодуплексный режим), задержка <1 мс (для реального времени);
- RS-485: до 115,2 кбит/с (настраиваемая скорость), максимальное расстояние связи — 1200 м;
- Количество интерфейсов:
- Ethernet: 2 порта RJ45 (для организации резервной связи или подключения к разным сегментам сети);
- RS-485: 2 порта (изолированные) — для подключения старых модулей I/O или датчиков;
- RS-232: 1 порт (для локальной конфигурации через ПК);
- Поддерживаемые протоколы:
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3):
- Импульсные помехы: 6 кВ (на Ethernet-портах), 4 кВ (на последовательных портах);
- Электростатический разряд (ESD): 15 кВ (контактный), 25 кВ (аэрозольный);
- Изоляция: Электрическая изоляция между интерфейсами (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Фильтрация сигнала: Встроенный цифровой фильтр (постоянная времени 0,1–10 мс) — подавление высокочастотных помех;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3):
- Эксплуатационные и конструктивные параметры:
- Питание: 24 В DC (от блока питания ABB, например, ABB PU515A), потребление — 60 мА максимально;
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (35 мм);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 1 модульное место;
- Индикаторы: LED-индикаторы (зеленый — связь установлена, желтый — передача данных, красный — ошибка протокола/коммутации).
Преимущества и особенности
ABB AB91-1 HESG437479R1 HESG437899 выделяется среди протокольных шлюзов благодаря ряду уникальных преимуществ:
- Универсальная поддержка протоколов: Поддержка более 10 промышленных протоколов делает ABB AB91-1 HESG437479R1 HESG437899 идеальным для интеграции разнородного оборудования — например, в металлургическом заводе он объединяет старые модули I/O (с Modbus RTU) и новые контроллеры ABB AC800M (с Profinet), передавая данные между ними без искажений или задержек;
- Резервная связь и надежность: Два Ethernet-порта позволяют организовать резервную цепь связи — при разрыве основного кабеля ABB AB91-1 HESG437479R1 HESG437899 автоматически переключается на резервный канал за <100 мс, не прерывая передачу данных. Это критически важно для систем, где остановка коммуникации может привести к аварии (например, управление котлами на теплоэлектростанциях);
- Легкая конфигурация и диагностика: Через ПО ABB Control Builder M операторы могут быстро настраивать параметры ABB AB91-1 HESG437479R1 HESG437899 (назначение протоколов для портов, настройка скорости передачи) и диагностировать неисправности (например, конфликт IP-адресов, разрыв кабеля). LED-индикаторы на корпусе позволяют визуально контролировать состояние связи, сокращая время поиска проблем до 5 минут;
- Устойчивость к суровым условиям: Защита от ЭМП по уровню 3 и широкий температурный диапазон (-25…+60 °C) делают ABB AB91-1 HESG437479R1 HESG437899 подходящим для сложных промышленных условий — в логистических центрах с вибрациями от конвейеров или в химических цехах с агрессивной средой модуль сохраняет стабильную работу.
Примеры применения в отраслях
ABB AB91-1 HESG437479R1 HESG437899 широко используется для интеграции коммуникационных систем в различных отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB AB91-1 HESG437479R1 HESG437899 интегрировал старую систему мониторинга котлов (с Modbus RTU) и новый контроллер ABB AC800M (с Profinet). Модуль передавал данные о температуре и давлении пара в реальном времени, позволяя операторам отслеживать параметры через единый интерфейс SCADA ABB 800xA. Резервная Ethernet-связь предотвратила остановку мониторинга при разрыве кабеля к одному котлу;
- Логистика: Автоматизированная склада «Wildberries» — ABB AB91-1 HESG437479R1 HESG437899 подключил 15 датчиков уровня паллет (с RS-485 Modbus RTU) к контроллеру конвейеров (с Ethernet/IP). Модуль обеспечил синхронизацию данных о наличии товаров и движения конвейеров, снизив ошибки в распределении заказов на 12%. Защита от ЭМП гарантировала работу даже вблизи мощных электродвигателей;
- Химическая промышленность: Завод по производству пластиков — ABB AB91-1 HESG437479R1 HESG437899 объединял модуль ABB IBA 940143201 (с Modbus TCP, для измерения концентрации реагентов) и старый контроллер смесителей (с RS-485 ASCII). Модуль преобразовывал протоколы в реальном времени, обеспечивая точную дозировку реагентов и снизив брак продукции на 8%.
Сравнение с конкурентами
Для оценки преимуществ ABB AB91-1 HESG437479R1 HESG437899 сравним его с аналогичным протокольным шлюзом — Siemens SIMATIC NET SCALANCE XB-200 (6GK5204-2BB00-2AA3):
| Параметр | ABB AB91-1 HESG437479R1 HESG437899 | Siemens 6GK5204-2BB00-2AA3 |
|---|---|---|
| Количество поддерживаемых протоколов | >10 (Profinet, Modbus TCP/RTU, IEC 61850 и др.) | 5 (Profinet, Modbus TCP, Ethernet/IP и др.) |
| Количество Ethernet-портов | 2 (для резервной связи) | 4 (без автоматической резервной связи) |
| Максимальное расстояние RS-485 | 1200 м | 1000 м |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Полная (AC800M, IBA 940143201) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB AB91-1 HESG437479R1 HESG437899 имеет преимущество в более широкой поддержке протоколов, автоматической резервной связи, большим расстоянием RS-485 и усиленной защитой от ЭМП. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB AB91-1 HESG437479R1 HESG437899 учитывайте:
- Протоколы вашего оборудования: Определите, какие протоколы используют ваши устройства (Modbus RTU, Profinet, Ethernet/IP) — ABB AB91-1 HESG437479R1 HESG437899 поддерживает большинство промышленных протоколов, что исключает необходимость в нескольких шлюзах;
- Потребности в резервной связи: Если остановка коммуникации недопустима (например, управление критическим оборудованием), используйте два Ethernet-порта модуля для организации резервной цепи;
- Расстояние до устройств: Для устройств на расстоянии >1000 м (с RS-485) ABB AB91-1 HESG437479R1 HESG437899 с максимальным расстоянием 1200 м — оптимальный выбор.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная коммутация может привести к повреждению модуля или подключенного оборудования;
- При настройке протоколов убедитесь, что параметры (скорость передачи, бит четности) совпадают с параметрами подключенных устройств — несоответствие приведет к потере данных;
- Регулярно обновляйте прошивку модуля через ABB Control Builder M (не реже 1 раза в год) — обновления добавляют поддержку новых протоколов и исправляют ошибки;
- Используйте экранированные кабели для RS-485-портов — это снизит влияние ЭМП и предотвратит искажения сигнала на больших расстояниях.
