Описание

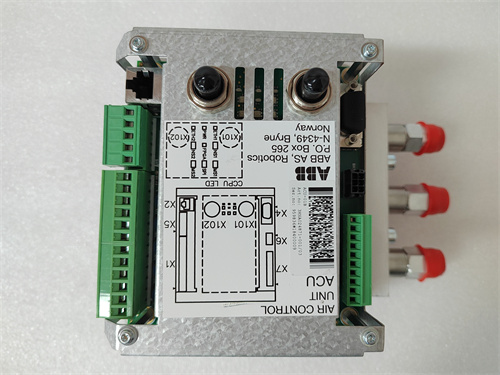

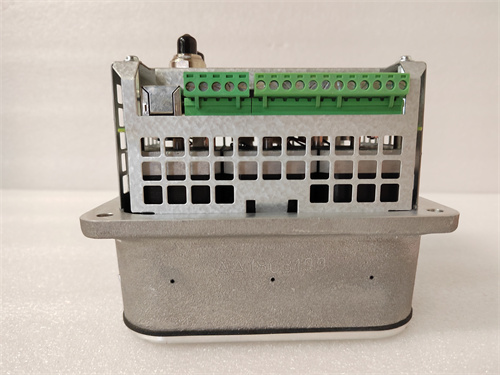

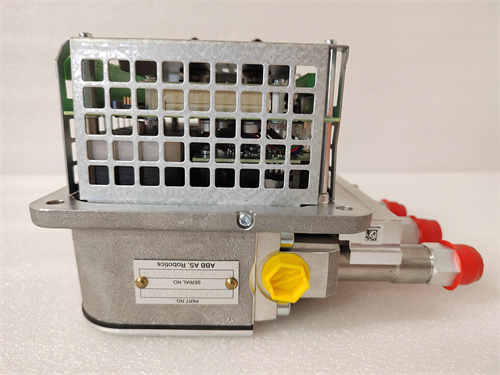

Общая информация о продукте ABB ACU-01B 3HNA024871-001
ABB ACU-01B 3HNA024871-001 — это промышленный контроллер управления силовыми системами (ACU — Automation Control Unit), специализированный для мониторинга и регулировки энергопотребления, защиты силовых цепей и синхронизации работы компонентов в высоковольтных установках. Он относится к линейке контроллеров ABB Power Automation, предназначенной для повышения эффективности энергопередачи и безопасности промышленных электросетей — что делает его незаменимым в производственных предприятиях (управление распределением электроэнергии по цеховым линиям), энергетических станциях (контроль вспомогательных силовых систем) и инфраструктурных объектах (управление электроснабжением крупных данных центров), где нестабильность энергопотребления может привести к остановке критического оборудования.
Основная функция ABB ACU-01B 3HNA024871-001 — сбор данных о параметрах электроснабжения (ток, напряжение, мощность, коэффициент мощности), анализ этих данных в реальном времени, а также формирование управляющих сигналов для силовых компонентов (например, контакторов ABB B3EA HENF315147R1 или инверторов с модулями ABB FS450R12KE3/AGDR-71C). Контроллер поддерживает широкий спектр аналоговых и цифровых входов/выходов, что позволяет интегрировать его с различными сенсорами (токоизмерителями, напряжениемерами) и исполнительными механизмами. ABB ACU-01B 3HNA024871-001 имеет встроенную систему защиты от перегрузки, короткого замыкания и нестабильного напряжения, которая автоматически отключает рисковые цепи при возникновении аварий. Также контроллер поддерживает коммуникацию с верхнеуровневыми системами SCADA (например, ABB Ability™ Network Manager) через промышленные протоколы, что позволяет операторам отслеживать состояние электросетей удаленно. При интеграции с операторскими панелями ABB CP430T-ETH ABB ACU-01B 3HNA024871-001 предоставляет графический интерфейс для отображения трендов энергопотребления и быстрого реагирования на отклонения от нормы. Полная информация о ABB ACU-01B 3HNA024871-001 доступна на официальном ресурсе: [ссылка на ABB ACU-01B 3HNA024871-001](здесь будет предоставлен ваша ссылка).
Технические параметры ABB ACU-01B 3HNA024871-001
Контроллер ABB ACU-01B 3HNA024871-001 характеризуется следующими ключевыми параметрами:
- Тип устройства: Промышленный контроллер управления силовыми системами (ACU) с функциями мониторинга и защиты.
Параметры входов/выходов
- Аналоговые входы: 8 каналов (0–10 В DC или 4–20 мА, точность ±0,1% FS) — для подключения сенсоров;
- Аналоговые выходы: 4 канала (0–10 В DC или 4–20 мА, точность ±0,2% FS) — для управления исполнительными механизмами;
- Цифровые входы: 16 каналов (24 В DC, сухих контактов) — для получения статусных сигналов;
- Цифровые выходы: 8 каналов (24 В DC, максимальный ток 2 А) — для управления реле или контакторами;
Параметры коммуникации
- Протоколы: Modbus TCP, Profinet, IEC 61850 (для интеграции с энергетическими системами);
- Интерфейсы: 2 Ethernet-порта (10/100 Mbit/s) + 1 RS485-порт (для связи с локальными устройствами);
- Скорость передачи данных: До 100 Mbit/s (Ethernet), до 115,2 кбит/с (RS485);
Параметры питания и эксплуатации
- Питание: 24 В DC ±20% (диапазон 19,2–28,8 В DC) или 110/230 В AC ±15% (двухтактное питание);
- Потребление энергии: ≤15 ВА (при питании 24 В DC);
- Температурный диапазон работы: -20 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP20 (монтаж в закрытые силовые шкафы);
Конструктивные параметры
- Монтаж: На DIN-рейку (стандарт DIN EN 60715, ширина 45 мм);
- Габариты: 45 мм × 175 мм × 120 мм (ширина × высота × глубина);
- Вес: ≈0,8 кг;
- Индикаторы: Светодиодные (статус питания, активность коммуникации, ошибки защиты);
Преимущества и особенности ABB ACU-01B 3HNA024871-001
ABB ACU-01B 3HNA024871-001 выделяется среди контроллеров силовых систем благодаря следующим уникальным преимуществам:
- Универсальность питания и входов/выходов: Поддержка двухтипного питания (DC/AC) и широкого спектра аналоговых/цифровых каналов позволяет ABB ACU-01B 3HNA024871-001 интегрироваться в любые промышленные среды — от цехов с постоянным током до энергетических станций с переменным током, без необходимости дополнительных адаптеров.
- Высокая точность мониторинга: Точность аналоговых входов ±0,1% FS гарантирует надежное измерение параметров электроснабжения (например, мощности с ошибкой <0,5%), что критично для предприятий, работающих с тарифами на электроэнергию, зависящими от коэффициента мощности.
- Совместимость с энергетическими протоколами: Поддержка протокола IEC 61850 (стандарт для цифровых субстанций) делает ABB ACU-01B 3HNA024871-001 подходящим для интеграции в современные энергетические системы — он может обмениваться данными с другими контроллерами и SCADA-системами в режиме реального времени, обеспечивая синхронизацию всей сети.
- Комплексная защита силовых цепей: Защита от перегрузки, короткого замыкания и нестабильного напряжения не только предотвращает повреждение оборудования, но и снижает риск пожаров или электрократков замыканий — в производственных цеховых линиях это особенно важно для безопасности персонала.
- Легкая интеграция с ABB экосистемой: Прямая совместимость с контакторами ABB B3EA HENF315147R1, операторскими панелями ABB CP430T-ETH и SCADA-системами ABB Ability™ упрощает настройку — через единое ПО ABB Control Builder можно конфигурировать входы/выходы, задавать параметры защиты и отлаживать систему, сокращая время запуска.
Примеры применения ABB ACU-01B 3HNA024871-001
ABB ACU-01B 3HNA024871-001 широко используется в системах управления энергопотреблением и силовыми цепями:
- Производственное предприятие (распределение электроэнергии): В металлургическом цехе ABB ACU-01B 3HNA024871-001 контролирует 4 цеховые силовые линии (для рольгангов, нагревательных печей и насосов). Контроллер собирает данные от токовых и напряжевых сенсоров: при превышении тока в линии рольгангов (например, до 120% номинального) он отправляет сигнал на отключение контактора ABB B3EA HENF315147R1, предотвращая перегрев мотора. Также контроллер анализирует коэффициент мощности и отправляет команды на регулировку компенсаторов реактивной мощности, снижая затраты на электроэнергию.
- Данные центр (управление электроснабжением): В центре обработки данных ABB ACU-01B 3HNA024871-001 управляет распределением электроэнергии между серверными стойками и системами охлаждения. Контроллер мониторит мощность consumption в реальном времени и, при достижении предела нагрузки на основную линию, автоматически переключает часть серверов на резервное электроснабжение (генератор или батареи). Данные о энергопотреблении передаются в SCADA-систему ABB Ability™, где операторы отслеживают тренды и планируют техническое обслуживание.
- Энергетическая станция (контроль вспомогательных систем): В теплоэлектростанции ABB ACU-01B 3HNA024871-001 регулирует электроснабжение вспомогательных механизмов (насосов для воды, вентиляторов для котлов). Контроллер получает сигналы от температурных сенсоров котлов: при повышении температуры выше нормы он увеличивает скорость вентиляторов (через аналоговый выход на инвертор с ABB FS450R12KE3/AGDR-71C) и контролирует давление воды в системе. Протокол IEC 61850 обеспечивает связь с главным контроллером станции, синхронизируя работу вспомогательных систем с основным процессом электроэнергопроизводства.
Сравнение с конкурентами
В сравнении с аналогичными контроллерами силовых систем других брендов ABB ACU-01B 3HNA024871-001 имеет явные преимущества:
| Параметр сравнения | ABB ACU-01B 3HNA024871-001 | Siemens S7-1200 CPU 1214C | Rockwell Allen-Bradley Micro850 |
|---|---|---|---|
| Количество аналоговых входов | 8 каналов | 4 канала | 6 каналов |
| Поддерживаемые протоколы | Modbus TCP, Profinet, IEC 61850 | PROFINET, Modbus RTU | EtherNet/IP, Modbus TCP |
| Типы питания | 24 В DC / 110/230 В AC | 24 В DC только | 24 В DC только |
| Точность аналоговых входов | ±0,1% FS | ±0,5% FS | ±0,2% FS |
| Вес | ≈0,8 кг | ≈0,5 кг | ≈0,6 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с широким спектром входов/выходов: Для предприятий, требующих мониторинга >4 силовых линий или подключения разных типов сенсоров — ABB ACU-01B 3HNA024871-001 с 8 аналоговыми входами и 16 цифровыми входами обеспечивает достаточную расширяемость, в то время как конкурентные модели требуют дополнительных модулей.
- Энергетические объекты: Если нужно интегрировать контроллер в сети с протоколом IEC 61850 (например, субстанции, ТЭС) — ABB ACU-01B 3HNA024871-001 является оптимальным выбором, так как большинство конкурентов не поддерживают этот стандарт из коробки.
- Среды с нестабильным питанием: Для цехов или инфраструктурных объектов с возможностью переключения между DC и AC питанием — двухтипное питание контроллера гарантирует непрерывную работу, даже при сбое одного типа питания.
Меры предосторожности
- Проверка подключения сенсоров: Перед запуском убедитесь, что аналоговые сенсоры (токовые, напряжевые) подключены к правильным каналам ABB ACU-01B 3HNA024871-001 и калиброваны — неправильное подключение может привести к искажению данных или ошибке защиты.
- Настройка границ защиты: Конфигурируйте параметры защиты (порог перегрузки, время задержки отключения) через ПО ABB Control Builder — слишком низкие пороги приведут к частым отключениям, а слишком высокие — к риску повреждения оборудования.
- Регулярное обновление ПО: Поддерживайте актуальную версию фирменного программного обеспечения контроллера — производитель выпускает обновления с исправлениями ошибок и улучшениями совместимости с новыми устройствами.
- Защита от электромагнитных помех: Монтируйте ABB ACU-01B 3HNA024871-001 на расстоянии ≥1 м от высоковольтных цепей (≥1000 В) и используйте экранированные кабели для подключения — это предотвращает искажение сигналов и ошибки коммуникации.
