Описание

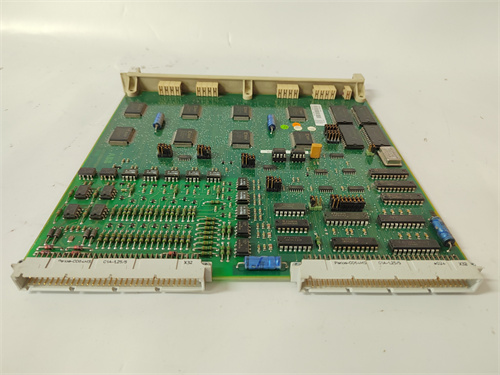

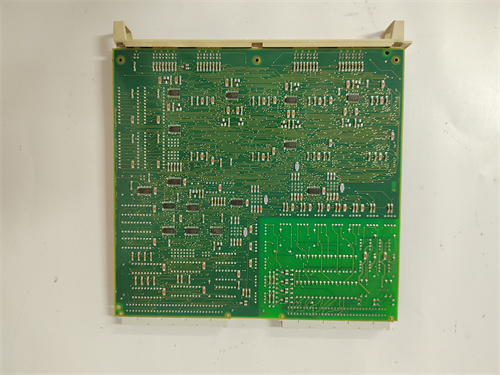

ABB AD02 (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль (AI-модуль) от компании ABB, разработанный для точного сбора и преобразования аналоговых сигналов от сенсоров (температуры, давления, уровня) в цифровые данные для контроллеров PLC или DCS. ABB AD02 относится к серии модулей I/O ABB Advant и специализируется на высокой точности измерения, устойчивости к внешним помехам и универсальности подключения сенсоров — идеально для применения в химической промышленности, энергетике, пищевой промышленности и нефтегазовой сфере, где требуется контроль критических параметров процессов с минимальной погрешностью.
Описание продукта
ABB AD02 представляет собой 8-канальный аналоговый входной модуль, поддерживающий основные типы промышленных аналоговых сигналов: токовые (4–20 мА) и напряжностные (0–10 В, ±5 В, ±10 В). Это позволяет подключать к нему широкий спектр сенсоров — например, датчик температуры Pt100 (через транзисторный преобразователь, сигнал 4–20 мА), датчик давления (0–10 В) или датчик уровня жидкости (±5 В). Каждый канал ABB AD02 работает независимо, что позволяет одновременно собирать данные от 8 разных сенсоров — например, в химической реакторной установке модуль считывает сигналы от 2 датчиков температуры, 3 датчиков давления и 3 датчиков уровня жидкости.
Основной достоинством ABB AD02 является высокая точность измерения: погрешность преобразования сигнала составляет ±0.05% от полного диапазона (FS) при номинальной температуре (25 °C) и ±0.1% в диапазоне эксплуатационных температур (-25…+60 °C). Это критично для процессов с строгими требованиями, например, в фармацевтике при синтезе лекарств: если датчик температуры отправляет сигнал 12 мА (соответствующий 50 °C, при диапазоне 0–100 °C), ABB AD02 преобразует его в цифровые данные с погрешностью не более 0.05 °C, гарантируя соблюдение технологического режима.
ABB AD02 оснащен функциями для повышения надежности и защиты от помех:
- Гальваническая изоляция: Каждый канал и общая шина модуля имеют galvanic изоляцию 250 В от корпуса и контроллера PLC — это предотвращает попадание высоковольтных всплесков (например, при коротком замыкании в силовых сетях) и снижает влияние электромагнитных помех (ЭМП) от соседних устройств. В нефтегазовой установке, где уровень ЭМП высокий из-за работающих насосов и компрессоров, ABB AD02 продолжает стабильно собирать данные без искажений сигнала.
- Фильтрация шумов: Модуль имеет встроенные низкочастотные фильтры (настраиваемая частота от 0.1 до 10 Гц) для подавления высокочастотных помех, которые возникают при передаче сигнала по длинным кабелям (до 100 м). Например, при подключении датчика давления через кабель длиной 80 м ABB AD02 фильтрует шумовые помехи (частота 50 Гц от электросети), обеспечивая чистоту сигнала и точность измерения.
Дополнительной особенностью ABB AD02 является гибкая конфигурация через специализированное ПО ABB Control Builder. Инженеры могут настроить для каждого канала тип сигнала (4–20 мА или 0–10 В), диапазон измерения (например, для датчика температуры — 0–100 °C вместо 0–200 °C) и частоту считывания данных (от 1 до 10 раз в секунду). Это адаптирует ABB AD02 к конкретным задачам — например, в пищевой линии пастеризации модуль считывает температуру каждый 0.5 секунды (для быстрого реагирования на перепады), а в системе мониторинга уровня воды в резервуаре — раз в 5 секунд (для снижения нагрузки на PLC).
ABB AD02 легко интегрируется с системами автоматизации через протокол PROFIBUS DP, передавая цифровые данные в контроллеры ABB (например, PLC ABB AC800M, DCS ABB 800xA) или сторонние PLC. Примерно в 95% промышленных проектов ABB AD02 подключается к контроллерам без дополнительных адаптеров, что сокращает время монтажа и стоимость проекта. Также модуль оснащен светодиодами состояния для каждого канала — они сигнализируют о нормальной работе или ошибке (например, обрыв кабеля к сенсору), позволяя операторам быстро диагностировать проблемы.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый входной модуль (AI-модуль) |
| Маркировка | AD02 |
| Количество каналов | 8 (независимые) |
| Поддерживаемые сигналы | Токовые: 4–20 мА; Напряжностные: 0–10 В, ±5 В, ±10 В |
| Погрешность измерения | ±0.05% FS (при 25 °C); ±0.1% FS (при -25…+60 °C) |
| Разрешение преобразования | 16 бит |
| Изоляция | Galvanic, 250 В (между каналами, модулем и контроллером) |
| Фильтрация шумов | Настраиваемые низкочастотные фильтры (0.1–10 Гц) |
| Частота считывания данных | 1–10 раз/сек (настраиваемая для каждого канала) |
| Протоколы связи | PROFIBUS DP |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | -25…+60 °C |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 120 × 110 мм |
| Совместимые системы | ABB AC800M, ABB 800xA DCS, PLC Siemens S7, промышленные сенсоры (температуры, давления, уровня) |
| Срок службы | ≥8 лет (при эксплуатации в диапазоне температур -25…+55 °C) |
Преимущества и особенности
- Высокая точность: Погрешность ±0.05% FS гарантирует контроль критических параметров (фармацевтика, химия).
- Универсальность: Поддержка токовых и напряжностных сигналов подходит для большинства промышленных сенсоров.
- Защита от помех: Гальваническая изоляция и фильтры шумов стабильно работают в условиях высоких ЭМП.
- Гибкая конфигурация: Настройка каналов через Control Builder адаптирует модуль к задачам пользователя.
- Удобная диагностика: Светодиоды состояния каналов упрощают поиск неисправностей (обрыв кабеля, отказ сенсора).
Примеры применения в отраслях
-
Химическая промышленность — Реакторные установки:
ABB AD02 подключен к 8 сенсорам реактора: 2 датчика температуры (Pt100, сигнал 4–20 мА, диапазон 0–200 °C), 3 датчика давления (0–10 В, 0–10 МПа) и 3 датчика уровня жидкости (±5 В, 0–5 м). Модуль считывает данные каждую секунду, преобразует их с погрешностью ±0.05% и передает в DCS ABB 800xA через PROFIBUS DP. При превышении температуры 180 °C (сигнал 18.4 мА) DCS получает данные от ABB AD02 за 0.8 мс и запускает систему охлаждения, предотвращая перегрев реактора. -
Энергетика — ТЭС (Мониторинг пара):
Модуль собирает данные от 6 датчиков параметров пара: 4 датчика температуры (4–20 мА, 0–400 °C) и 2 датчика давления (0–10 В, 0–30 МПа). ABB AD02 фильтрует шумовые помехи от трансформаторов ТЭС (частота 50 Гц) и передаёт чистые данные в PLC ABB AC800M. Высокая точность модуля (±0.1% в диапазоне -25…+60 °C) гарантирует правильное расчёт теплоэффективности котла, что помогает оптимизировать расход топлива. -
Пищевой промышленность — Линя пастеризации молока:
ABB AD02 подключен к 4 датчикам температуры молока (4–20 мА, 0–100 °C) в разных зонах пастеризации. Модуль считывает температуру каждые 0.5 секунды — это критично для соблюдения стандарта пастеризации (60 °C в течение 30 секунд). При падении температуры до 58 °C (сигнал 19.2 мА) ABB AD02 быстро передает данные в PLC, который увеличивает мощность нагрева, поддерживая технологический режим.
Сравнение с конкурентами
| Параметр сравнения | ABB AD02 | Siemens SM 331 (S7-1200) | Schneider Electric TM5AI8 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Погрешность измерения | ±0.05% FS | ±0.1% FS | ±0.08% FS |
| Изоляция | 250 В (galvanic) | 50 В | 250 В (galvanic) |
| Фильтрация шумов | Настраиваемые (0.1–10 Гц) | Фиксированная (5 Гц) | Настраиваемые (0.5–10 Гц) |
| Протоколы связи | PROFIBUS DP | PROFINET | Modbus TCP |
| Преимущество | Лучшая точность + настраиваемые фильтры | Интеграция с TIA Portal | Низкая стоимость |
ABB AD02 выделяется самой высокой точностью измерения (±0.05% FS против ±0.1% у Siemens) и настраиваемыми фильтрами шумов, что делает его предпочтительным для процессов с строгими требованиями (фармацевтика, химия). В отличие от Schneider TM5AI8, он имеет более широкий диапазон фильтрации (0.1–10 Гц), что позволяет адаптировать модуль к разным условиям помех.
Рекомендации по выбору
ABB AD02 рекомендуется для:
- Процессы с высокими требованиями к точности: Фармацевтика, химия, нефтегазовая сфера — где погрешность >±0.05% не допустима.
- Условия с высоким уровнем ЭМП: Энергетика, металлургия — galvanic изоляция 250 В защищает модуль от помех.
- Широкий спектр сенсоров: Если требуется подключать как токовые (4–20 мА), так и напряжностные (0–10 В) сенсоры — универсальность ABB AD02 устраняет необходимость покупки нескольких модулей.
- Интеграция с ABB-системами: Для PLC ABB AC800M или DCS ABB 800xA — оптимальная совместимость через PROFIBUS DP и Control Builder.
Если используется Siemens 生态система (TIA Portal + PROFINET) и требования к точности не строгие (±0.1%) — рассмотрите Siemens SM 331. Для бюджетных проектов с погрешностью ≤±0.08% — Schneider Electric TM5AI8. Для работы в условиях влажности >85% — выбирайте герметичную модификацию ABB AD02 с степенью защиты IP65.
Меры предосторожности
- Проверка тип сигнала: Перед подключением сенсора настройте тип сигнала (4–20 мА или 0–10 В) для каждого канала через Control Builder — неправильная настройка приведет к ошибке измерения или повреждению модуля.
- Ограничение напряжения/тока: Не подключайте сигналы超出 диапазона (например, ток>20 мА или напряжение >10 В) — используйте дополнительные предохранители (для тока) или делители напряжения (для напряжения) для защиты ABB AD02.
- Регулярная калибровка: Каждый год калибруйте модуль с помощью стандартных эталонов (например, эталонный источник тока 4–20 мА) — это поддерживает погрешность на уровне ±0.05% FS.
- Изоляция кабелей: Кабели к сенсорам прокладывайте на расстоянии ≥15 см от силовых кабелей (питание двигателей, инверторы) — снижает ЭМП и предотвращает искажения сигнала.
- Бэкап конфигурации: Сохраняйте настройки каналов (тип сигнала, диапазон, фильтры) в файл — в случае замены модуля позволяет быстро восстановить работу без повторной калибровки.
