Описание

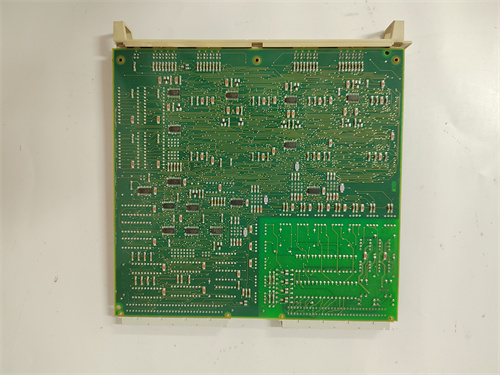

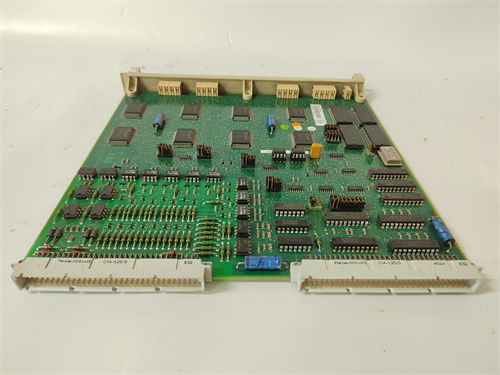

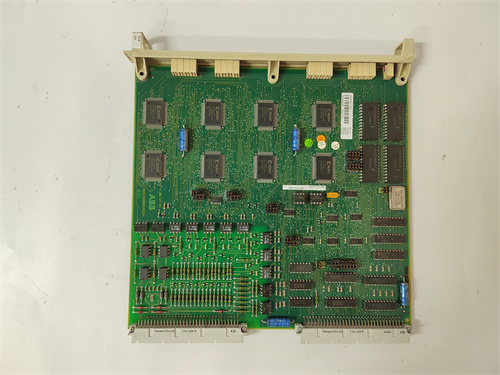

Общая характеристика продукта: ABB AD02
Технические параметры ABB AD02
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Аналоговый входной модуль, серии ABB AC 500 I/O |
| Канальные параметры | • Количество каналов: 2 (независимые)
• Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В (напряжение) • Точность измерения: Класс 0.1% от полного диапазона • Разрешение: 16 бит • Время обновления: ≤10 мс на канал |
| Изоляция и защита | • Электрическая изоляция: 500 В АС между каналами, между модулем и шасси
• Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на входах, длительность 10 мкс) • Фильтрация: Дополнительный низкочастотный фильтр (настраиваемый) |
| Диагностика | • Функции: Детекция обрыва кабеля к датчику, превышение диапазона сигнала, ошибка связи с контроллером
• Передача ошибок: Через шасси AC 500 к контроллеру • Индикаторы: LED-индикаторы для каждого канала (зеленый — нормальный режим, красный — ошибка) |
| Интеграция | • Совместимые контроллеры: ABB AC 500 (PM554, PM564, PM573)
• Поддерживаемые датчики: Датчики температуры (PT100, thermocouple — через преобразователь), давления, уровня, расхода (с выходом 4–20 мА/0–10 В) • Программное обеспечение: ABB CoDeSys v3.x |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: DIN-рейка (ширина 35 мм)
• Габариты (Ш×В×Г): 12 × 80 × 100 мм • Вес: ~0.08 кг • Питание: От шасси AC 500 (24 В DC ±10%), потребление ≤15 мА |
| Сертификации | CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB AD02
-
Высокая точность и стабильность измерений
Точность класса 0.1% и разрешение 16 бит делают ABB AD02 подходящим для приложений, где требуется точное отслеживание параметров (например, температура в котлах для пищевых продуктов, где отклонение на 0.5 °C влияет на качество). В отличие от бюджетных аналоговых модулей (точность 0.5–1%), ABB AD02 обеспечивает стабильные измерения даже при длительной работе, снижая ошибки в технологическом процессе.
-
Отдельная изоляция каналов и защита от помех
Отдельная электрическая изоляция (500 В АС) между каналами предотвращает взаимное влияние сигналов (например, между датчиком давления и температуры), а защита от электромагнитных помех позволяет использовать ABB AD02 вблизи силовых устройств (насосы, компрессоры) без искажений измерений. Это актуально для промышленных щитов с плотным размещением оборудования.
-
Гибкость конфигурации и универсальность
Возможность выбора типа сигнала (4–20 мА/0–10 В) для каждого канала и настройки диапазонов измерений через CoDeSys делает ABB AD02 универсальным для различных датчиков. Инженеры не нужно покупать отдельные модули для токовых и напряжных сигналов — это снижает затраты и упрощает запасы запасных частей.
-
Компактность и простота монтажа
Компактная конструкция (ширина 12 мм) позволяет монтировать ABB AD02 в ограниченном пространстве DIN-рейок, что актуально для мелких промышленных объектов (например, небольшие цеха по упаковке, локальные системы водоподготовки). Простота подключения (стандартные зажимы для кабелей) сокращает время монтажа и настройки.
Примеры применения ABB AD02
-
Пищевая промышленность: Контроль температуры в котлах
На заводе по производству джема ABB AD02 собирает сигнал от датчика температуры в кипятильном котле (0–10 В, где 0 В = 50 °C, 10 В = 150 °C). При нагревании смеси до 103 °C (соответствует 5.3 В) ABB AD02 передает точное значение контроллеру AC 500 — контроллер снижает мощность нагрева, поддерживая температуру на уровне 103 °C (оптимальный для выпаривания воды). Точность ABB AD02 (±0.1%) гарантирует, что температура не превышает допустимый диапазон, предотвращая перегорание джема.
-
Водоподготовка: Мониторинг уровня воды в резервуарах
В системе водоподготовки для жилого комплекса ABB AD02 собирает сигнал от датчика уровня воды в резервуаре (4–20 мА, 4 мА = 0%, 20 мА = 100%). При снижении уровня до 20% (6.4 мА) ABB AD02 сигнализирует контроллеру — контроллер запускает насос для пополнения воды. При достижении 80% (16.8 мА) насос останавливается. Отдельная изоляция канала защищает измерения от помех от электродвигателя насоса, гарантируя надежное срабатывание.
-
Легкая машиностроение: Контроль давления в гидросистемах
На станке для штамповки металлических деталей ABB AD02 собирает сигнал от датчика давления в гидросистеме (4–20 мА, 4 мА = 0 Бар, 20 мА = 100 Бар). Оптимальный рабочий давление — 50 Бар (12 мА). Если давление превышает 60 Бар (13.6 мА) или падает ниже 40 Бар (10.4 мА), ABB AD02 отправляет сигнал об ошибке контроллеру — контроллер останавливает станок, предотвращая повреждение инструмента или детали.
Сравнение с конкурентами
| Параметр | ABB AD02 | Siemens ET 200SP | Schneider Modicon M340 |
|---|---|---|---|
| Количество каналов | 2 | 4 | 4 |
| Точность | Класс 0.1% | Класс 0.1% | Класс 0.2% |
| Изоляция каналов | 500 В АС (отдельная) | 500 В АС (групповая) | 250 В АС (групповая) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В |
| Габариты (Ш×В×Г) | 12 × 80 × 100 мм | 15 × 80 × 125 мм | 18 × 90 × 110 мм |
| Стоимость (примерная) | Низкая–средняя | Средняя | Средняя |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB AD02 если:
- Требуется сбор 1–2 аналоговых сигналов (4–20 мА/0–10 В) с высокой точностью (≤0.1%) — например, температуры, давления, уровня.
- Важна отдельная изоляция каналов для предотвращения искажений сигналов (например, в системах с несколькими типами датчиков).
- Необходимо компактное решение для монтажа в плотные DIN-рейки.
-
Эксплуатация:
- При подключении датчиков используйте экранированные кабели и подключите экран к земле — это снизит влияние электромагнитных помех на измерения ABB AD02.
- Настройте фильтры в CoDeSys для подавления высокочастотных помех (например, от инверторов) — это улучшит стабильность сигналов.
- Регулярно проверяйте LED-индикаторы — красный свет на канале сигнализирует об ошибке (обрыв кабеля, превышение диапазона), которую нужно устранить вовремя.
