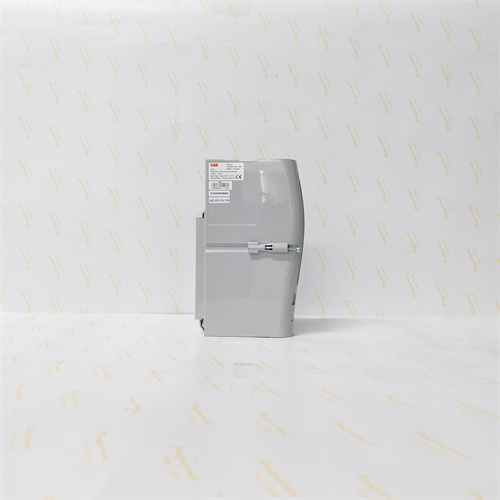

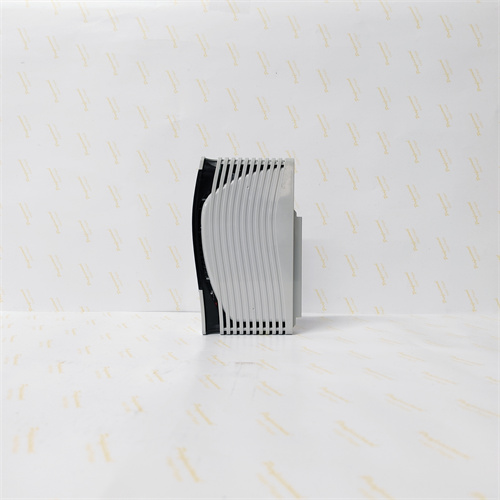

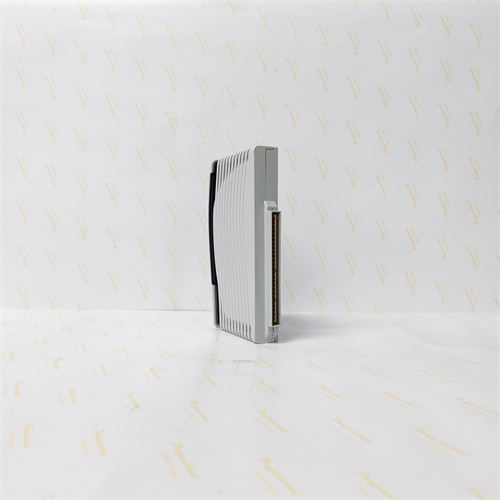

ABB AI03

Описание

Описание продукта ABB AI03

Технические параметры

• Тип модуля: Аналоговый входной модуль (Analog Input Module)
• Количество каналов: 3 канала (дискретно изолированные)
• Поддерживаемые сигналы:
  • DC тока: 4–20 mA (стандартный режим)
  • DC напряжение: 0–10 V, 0–5 V, ±10 V
  • Thermocouple: J, K, T, E (для термопар)
• Разрешение: 16 бит (±0,01% точность)
• Изоляция:
  • Каналы/земля: 500 V DC
  • Между каналами: 250 V DC
• Время сэмплирования: ≤3 мс (каждый канал)
• Температурный коэффициент погрешности: ±50 ppm/°C
• Температурный диапазон работы: -40°C до +70°C
• Класс защиты: IP20 (для внутри помещений)
• Монтаж: Din-rail mounting в системах ABB AC500™
• Размеры: 40 × 100 × 110 мм
• Сертификации: CE, UL, IEC 61131-3

Преимущества и особенности

• Высокая точность и мультифункциональность: 16-битное разрешение модуля ABB AI03 обеспечивает детализированное преобразование аналоговых сигналов, в то время как поддержка тока, напряжения и термопар позволяет интегрировать разнообразные сенсоры в одну систему без дополнительных преобразователей.
• Автоматическое определение типа сигнала: Модуль распознает подключаемый сенсор (ток, напряжение, термопара) и выполняет автоматическую калибровку, снижая время наладки и риск ошибок при настройке.
• Полная изоляция каналов: Изоляция на 500 V DC предотвращает электромагнитные помехи и с，ensuring независимость измерений даже в высокошумных электромагнитных 환vironments, таких какили электромагнитных помех.
• Индикация статуса и диагностика: Каждый каналLed-индикатором (Green для нормальной работы, Yellow для ошибки калибровки или потери сигнала), а также встроенные функции_self-diagnosis позволяют операторам быстро определить причину аномалий.
• Компактный дизайн: Размеры модуля на 20% меньше，что экономит пространство в шкафуи упрощает cabling в узких технологических ячейках.

Применение в отраслях

• Энергетические установки: В ТЭЦ ABB AI03 измеряет давление пара в_BOILER через 4–20 mA сигнал от датчика, температуру теплоносителя через термопару K и регистрирует расход электроэнергии через ±10 V сигнал от трансформатора тока, ensuring бесперебойную генерацию и оптимизацию энергопотребления.
• Нефтегазовая промышленность: На offshore-платформах модуль измеряет давление в скважине через 4–20 mA сигнал, уровень нефти в резервуарах через 0–5 V сигнал и регистрирует Температуру газа в heutингах через термопару J, передавая данные к центральным контроллерам для автоматического управления процессом добычи и предотвращения аварий.
• Химическая промышленность: В химических реакторах модуль регистрирует концентрацию кислотных веществ через 4–20 mA сигнал, давление в реакторе через 0–10 V сигнал и измеряет температуру реакции через термопару T, предотвращая чрезмерное нагрев и химические разлива благодаря мгновенной передаче данных.
• Автоматизированные производственные линии: На автозаводах модуль измеряет давление в пневматических системах через 4–20 mA сигнал, температуру покраски в циклах окраски через 0–10 V сигнал и регистрирует расход смазки через ±10 V сигнал, обеспечивая Realtime – control и предупреждение о wear.

Сравнение с конкурентами

• Больше поддерживаемых типов сигналов: 3 типа (ток, напряжение, термопара) versus 1–2 у конкурентов, что делает его универсальным решением для систем с разнообразными сенсорами.
• Вышея скорость обработки: Время сэмплирования ≤3 мс versus 5–8 мс у конкурентов, что улучшает реакцию на быстро меняющиеся параметры в 1,5–2 раза.
• Шире рабочий температурный диапазон: -40°C до +70°C против -20°C до +60°C у конкурентов, allowing operation в суровых климатических условиях, таких как арктические зоны или_close_to нагревательных установок.
• Встроенная поддержка термопар: Не требует дополнительных интерфейсов для термопар versus конкуренты, которые часто требуют отдельных модулей, что снижает стоимость проекта на 15–20%.

Рекомендации по выбору и предостережения

• Подбор модели: choisir ABB AI03, если требуется универсальный аналоговый входной модуль для измерения тока, напряжения и температуры через термопары в системах с_mediumным количеством каналов.
• Интеграция в систему: Убедитесь, что тип сигнала сенсора совместим с настройкой канала. Рекомендуется использовать экранированные twisted pair кабели для тока/напряжения и специализированные термокабели для термопар.
• Установка: Устанавливайте модуль на Din-rail в шкафABB, оставляя минимум 15 мм между модулями для вентиляции. Кabel connections deben быть тщательно упрессованы и маркированы (особенно для термопар, где polaризация).
• Обслуживание: Периодически проверяйте Led-индикаторы (ежемесячно), выполняйте калибровку модуля (ежеквартально) с эталонным источником сигнала. Рекомендуется проводить калибровку термопарраз в год с использованием термостатической печи.
• Безопасность: питание перед монтажом или обслуживанием. При работе с высокими напряжениями务必 использовать защитные рукавицы. Убедитесь, что шкафно заземлен, чтобы предотвратить электромагнитные помехи и поражения от электричества.

ABB AI03
