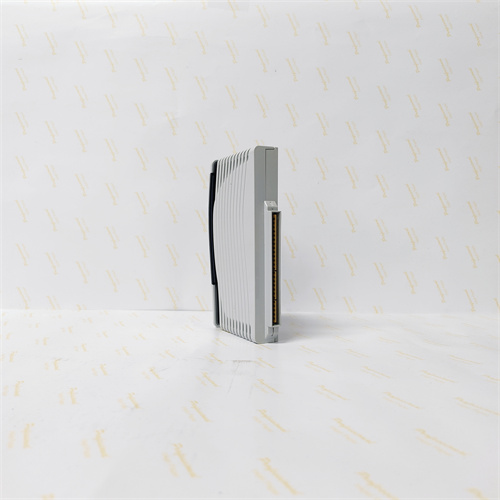

ABB AI04

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов:
  • Количество каналов: 4 независимых аналоговых канала;
  • Поддерживаемые типы сигнала:
    • Токовые: 4–20 мА (диапазон расширяемый до 0–20 мА);
    • Напряжностные: 0–10 В DC (диапазон расширяемый до 0–5 В DC);
  • Точность преобразования: ±0.1% от полного диапазона (при температуре 25 °C ±5 °C);
  • Линейность: ±0.05% — минимальное искажение сигнала;
  • Изоляция между каналами: 250 В AC (в течение 1 минуты) — предотвращение перекрестных помех.
• Функциональные характеристики:
  • Фильтрация помех: Встроенная RC-фильтрация (константа времени 0.1–10 с, настраиваемая);
  • Самодиагностика: Отслеживание обрыва кабеля, короткого замыкания, неисправности электроники — сигналы об ошибках передаются в контроллер;
  • Связь с контроллером: Через цифровую шину Modbus RTU (порт RS-485);
  • Скорость обновления данных: 10 мс на канал (максимальная).
• Электрические и эксплуатационные характеристики:
  • Питание: 24 В DC ±20% (19.2–28.8 В DC);
  • Потребляемая мощность: ≤2 Вт (при полной нагрузке всех 4 каналов);
  • Класс электромагнитной совместимости (EMC): 2 (по стандарту EN 61000-6-2) — для средних условий помех;
  • Класс защиты (IP): IP20 (для шкафного монтажа);
  • Температурный диапазон работы: 0 °C до +55 °C;
  • Влажность: ≤85% (без конденсации);
  • Тип монтажа: На рельсы DIN (ширина 12 мм);
  • Габариты: 12 × 85 × 110 мм (ширина × высота × глубина);
  • Срок службы (MTBF): ≥150 000 часов.

Преимущества и особенности

• Компактность и Экономия Пространства: Ширина 12 мм делает ABB AI04 идеальным для плотно заполненных шкафов автоматизации. В системах климат-контроля небольших офисных центров, например, достаточно одного шкафа для размещения 8 модулей ABB AI04 (для 32 датчиков температуры и влажности), в то время как модули с шириной 22 мм требовали бы в два раза больше места. Это снижает затраты на покупку и монтаж шкафов, особенно в условиях ограниченного пространства.
• Гибкая Настройка Каналов и Совместимость с Сенсорами: Возможность индивидуальной настройки каждого канала под разные типы сигналов позволяет ABB AI04 работать с широким спектром сенсоров — от простых термодатчиков до точных давломеров. В пищевой промышленности, для примера, на одном модуле можно подключить датчик температуры варки (4–20 мА), датчик уровня сахара (0–10 В DC), датчик влажности полуфабриката (4–20 мА) и датчик давления в емкости (0–10 В DC) — это упрощает монтаж и снижает количество требуемых модулей.
• Стабильность При Флуктуациях Питания: Поддержка напряжения 24 В DC ±20% гарантирует работоспособность ABB AI04 в условиях нестабильной электроснабжения. На сельскохозяйственных предприятиях, где напряжение сети часто колеблется, модуль продолжает точно преобразовывать сигналы от датчиков почвенной влажности, не требуя дополнительных стабилизаторов питания. Это снижает сложность системы и затраты на вспомогательное оборудование.
• Простота Обслуживания и Диагностики: Функция самодиагностики позволяет операторам быстро выявлять неисправности без использования дополнительного оборудования. При обрыве кабеля к датчику температуры, например, ABB AI04 отправляет сигнал об ошибке в контроллер, который активирует аварийную сигнализацию — оператор может быстро локализовать проблему и устранить её за 5–10 минут, в отличие от модулей без диагностики, где поиск неисправности занимает часы.
• Низкая Стоимость и Доступность: ABB AI04 относится к линейке бюджетных модулей, что делает его доступным для небольших и средних предприятий. При монтаже системы мониторинга на небольшом заводе по производству пластиков, например, использование ABB AI04 вместо дорогих аналогов снижает общую стоимость проекта на 30–40%, при этом сохраняется требуемая точность и надежность.

Примеры применения в отраслях

• Системы Климат-Контроля (Офисные центры, Магазины): Мониторинг температуры и влажности — ABB AI04 подключен к 4 датчикам (2 датчика температуры, 2 датчика влажности) с сигналом 4–20 мА. Модуль преобразует сигналы в цифровые данные и передаёт их через Modbus RTU в контроллер системы кондиционирования. При превышении температуры выше 25 °C или влажности выше 60% контроллер активирует кондиционеры или увлажнители, поддерживая комфортные условия. Компактность модуля позволяет размещать его в небольших шкафах, установленных в технических подвалах.
• Пищевая Промышленность (Заводы по производству хлеба): Контроль параметров выпекания — ABB AI04 подключен к 4 датчикам: 2 датчика температуры печи (4–20 мА), 1 датчик влажности теста (0–10 В DC) и 1 датчик давления пара (4–20 мА). Модуль передаёт данные в контроллер выпекательного оборудования, который корректирует температуру печи и время выпекания в зависимости от параметров теста. Точность ±0.1% гарантирует стабильность качества хлеба, а фильтрация помех предотвращает искажения сигналов от электродвигателей печи.
• Электроэнергетика (Распределительные Щиты Малых Предприятий): Измерение тока и напряжения — ABB AI04 подключен к 4 трансформаторам тока/напряжения (сигнал 4–20 мА) в распределительных щитах цехов. Модуль передаёт данные о токе в линиях электропитания в контроллер, который отслеживает перегрузки. При превышении тока выше установленного лимита (например, 10 А) контроллер активирует автоматический выключатель, предотвращая перегрев кабелей и короткое замыкание. Стабильность при флуктуациях питания гарантирует работоспособность модуля даже при падении напряжения до 19.2 В DC.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для небольших систем с ограниченным пространством (офисные климат-контроль, небольшие цеха) — выбирайте ABB AI04 за счет компактности (12 мм), так как он позволяет разместить больше каналов в одном шкафу, в отличие от модулей с большей шириной.
  2. Для условий нестабильной электроснабжения (сельскохозяйственные предприятия, удаленные объекты) — ABB AI04 с диапазоном питания ±20% подходит лучше, чем модули с ±10%, так как он не требует дополнительных стабилизаторов.
  3. Для бюджетных проектов (стартапы, малые производства) — ABB AI04 имеет более низкую стоимость по сравнению с аналогами Rockwell и Siemens, при этом обеспечивая достаточную точность (±0.1%) для большинства задач.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB AI04].
• Предостережения:
  1. Не превышайте пределы сигнала каналов: Подключение сенсоров с сигналом за пределами 4–20 мА/0–10 В DC (например, 25 мА) приведет к перегрузке канала ABB AI04 и выходу его из строя. Перед подключением проверяйте параметры сенсора и настройте расширенный диапазон в ПО, если требуется.
  2. Используйте экранированные кабели для подключения сенсоров: Для снижения электромагнитных помех используйте витые пары с экранированием (по стандарту IEC 60228) — неэкранированные кабели могут привести к искажению сигнала, особенно вблизи электродвигателей или трансформаторов.
  3. Регулярно проводите калибровку: Каждые 1–2 года калибруйте ABB AI04 в сертифицированных лабораториях — это поддерживает точность преобразования, особенно после длительной эксплуатации в условиях перепадов температуры.
  4. Монтируйте в соответствии с требованиями IP20: ABB AI04 имеет класс защиты IP20, поэтому его необходимо размещать только в закрытых шкафах, защищенных against попадания пыли и жидкости. Монтаж в открытом пространстве или в цехах с высокой влажностью приведет к повреждению модуля.
