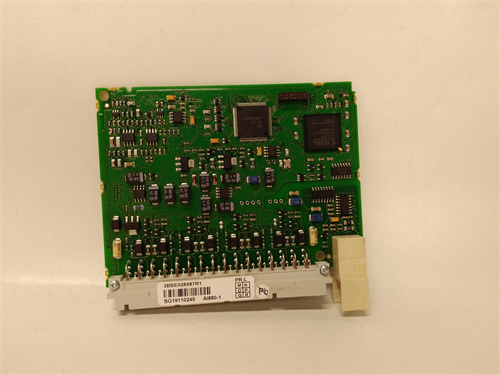

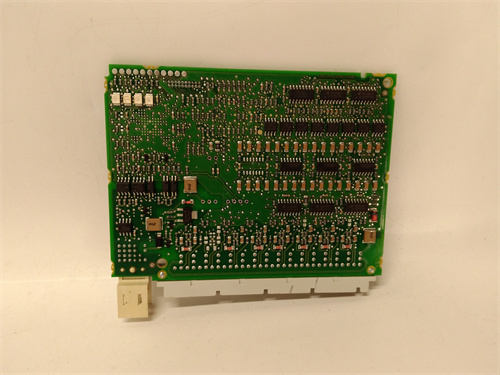

ABB AI880-1

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль аналоговых входов (AI) для систем автоматизации ABB;
• Количество каналов: 8 независимых аналоговых каналов (каждой канал имеет отдельную электронику усиления, фильтрации и защиты);
• Поддерживаемые типы входных сигналов (настраиваемые по каналу):
  • Токовые: 4–20 мА DC, 0–20 мА DC (стандартные сигналы от расходомеров, манометров, уровнемеров);
  • Напряжностные: 0–5 В DC, 1–5 В DC, ±5 В DC, ±10 В DC (для слабых сигналов от разностных датчиков);
  • Температурные:
    • Термопары: J, K, T, E, R, S, B (диапазон измерения -270 °C до +1820 °C);
    • Сопротивные термометры: Pt100, Pt1000, Ni100, Cu50 (диапазон -200 °C до +850 °C);
• Параметры точности:
  • Линейность: ±0,02% от полного диапазона сигнала (уровень лабораторной точности);
  • Температурный дрейф: <0,001% от полного диапазона на °C (в диапазоне 0–50 °C) — минимальные искажения при перепадах температуры;
  • Невязка: <0,01% от полного диапазона — плавная передача сигнала без рывков;
  • Разрешение: 24 бита (для детального восприятия слабых изменений сигнала, например, колебаний температуры на 0,01 °C);
• Защита каналов и помехоустойчивость:
  • Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Защита от перегрузки: Автоматическое ограничение напряжения до 30 В DC и тока до 30 мА на каждом канале;
  • Защита от короткого замыкания: Пассивная защита диодами и предохранителями (0,5 А);
  • Изоляция: Электрическая изоляция каждого канала от контроллера и между каналами (2500 В AC на 1 минуту) — предотвращение перекрестных помех и повреждения контроллера;
• Интерфейс с контроллером: Подключение к шине контроллера ABB через протокол Profinet RT — время обновления сигнала <1 мс (для реального контроля процесса);
• Уровень защиты:
  • Корпус: Пластик класса UL94 V-0 (негорючий) с металлическими креплениями, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм);
  • Класс IP20 (для установки в шкафы управления или на DIN-рейки);
• Рабочий диапазон температур: -25 °C до +70 °C;
• Питание: Из шкафа контроллера ABB (24 В DC, потребление 150 мА максимально);
• Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (высота) — компактный дизайн для плотного монтажа;
• Поддерживаемое ПО: ABB Control Builder M — для конфигурации каналов, калибровки (автоматическая и ручная) и диагностики;
• Совместимость: Полная совместимость с контроллерами ABB AC800M, DCS 800xA и сенсорами сторонних производителей (Schneider Electric, Siemens, Endress+Hauser).

Преимущества и особенности

1. Высокая точность и разрешение: 24-битное разрешение и линейность ±0,02% делают ABB AI880-1 идеальным для процессов с строгими требованиями к измерению — например, дозировка лекарственных компонентов в фармацевтике (требуется точность до 0,01%) или контроль температуры в химических реакторах (допуск ±0,1 °C). Даже слабые сигналы от термопар (мВ-диапазон) обрабатываются без искажений, что устраняет необходимость в дополнительных усилителях;
2. Универсальность в поддержке сигналов: Поддержка всех распространенных типов сигналов (ток/напряжение/температура) позволяет подключать ABB AI880-1 к любому аналоговому сенсору — от стандартных расходомеров (4–20 мА) до высокоточных термопар типа S (для измерения температур сварки). Это сокращает количество необходимых модулей в системе, упрощая запасы запчастей и снижая затраты;
3. Продуманная защита от помех: Изоляция каналов 2500 В AC и защита от ЭМП по уровню 3 делают ABB AI880-1 устойчивым к сильным электромагнитным полям (например, от электродвигателей, сварочного оборудования или высоковольтных линий). Это критично для нефтепромыслов или металлургических цехов, где стандартные модули часто теряют точность из-за помех;
4. Легкая калибровка и диагностика: Через ABB Control Builder M операторы могут выполнять автоматическую калибровку ABB AI880-1 в режиме онлайн (без остановки процесса) — система сама корректирует дрейф параметров. Встроенные диагностические функции отображают состояние каждого канала (напряжение, ток, наличие ошибки), позволяя быстро локализовать проблему (например, повреждение сенсора или разрыв кабеля).

Примеры применения в отраслях

• Фармацевтика: Завод по производству инсулина — ABB AI880-1 сбирал сигналы от 8 термопар типа K (измерение температуры реакций синтеза, диапазон 0–100 °C) и передавал данные в контроллер ABB AC800M. Высокая точность модуля (±0,02%) обеспечила стабильность температуры с допуском ±0,05 °C, что соответствует требованиям международных стандартов GMP и избежало брака партий инсулина;
• Нефтегаз: Промысловая площадка «Газпром» — ABB AI880-1 обрабатывал сигналы от 6 расходомеров газа (4–20 мА) и 2 сопротивных термометров Pt100 (измерение температуры газа, -40–100 °C). Сильные ЭМП от насосов не влияли на работу модуля, а изоляция каналов устранила перекрестные помехы от высоковольтных линий, позволяя точно подсчитать объем добываемого газа;
• Химическая промышленность: Завод «Краснодархимпром» — ABB AI880-1 подключался к 8 разностным манометрам (±5 В) в реакторах полимеризации. Модуль обработал слабые сигналы манометров без искажений, обеспечивая контроллеру точные данные о давлении, что позволило оптимизировать процесс и снизить расход мономеров на 8%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB AI880-1 учитывайте:
  1. Тип сенсоров и сигналов: Определите формат сигналов вашего оборудования — если вы используете термопары или сопротивные термометры, ABB AI880-1 идеально подходит благодаря специализированной электронике для слабых сигналов;
  2. Требования к точности: Для процессов с допуском <0,1% (фармацевтика, микроэлектроника) модуль с 24-битным разрешением и линейностью ±0,02% — единственный подходящий выбор;
  3. Уровень помех: Для объектов с сильными ЭМП (сварочные цехи, нефтепромыслы) модуль с защитой EN 61000-6-2 (уровень 3) гарантирует стабильную работу.
• Предостережения:
  1. При подключении термопар используйте специализированные кабели (с соответствующей маркировкой) — обычные кабели вызывают искажения сигнала;
  2. Регулярно выполняйте калибровку через ABB Control Builder M (не реже 1 раза в год) — калибровка исправляет дрейф параметров и поддерживает высокую точность;
  3. Проверяйте состояние клеммных соединений ежемесячно — окисление контактов на слабых сигналах (мВ) может привести к потере данных или искажениям;
  4. Не превышайте максимальные параметры входного сигнала (30 В DC, 30 мА) — перегрузка приведет к повреждению канала.

AI880-1
