Описание

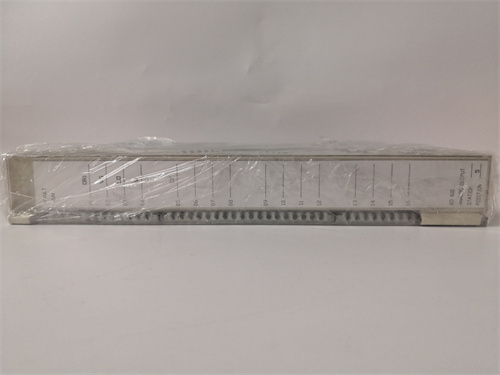

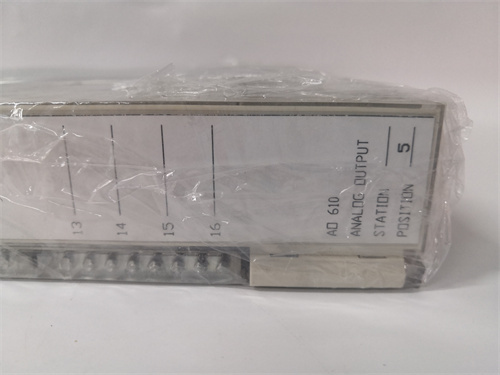

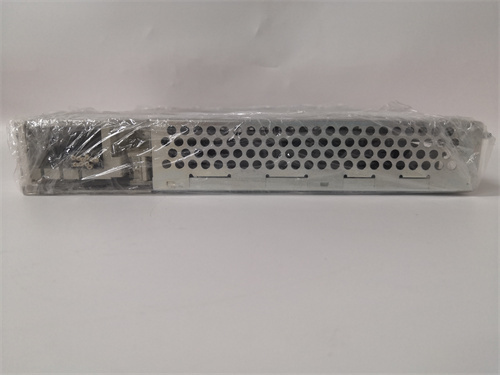

Общая характеристика продукта: ABB AO610
Первым делом рассмотрим промышленный модуль аналогового вывода (AO) для систем автоматизации ABB — ABB AO610, относящийся к серии ABB Advant OCS (специализирующейся на надежных, высокопроизводительных решениях для распределенных систем управления технологическими процессами в энергетике, нефтегазе и химической промышленности). Это устройство предназначено для преобразования цифровых сигналов от контроллеров (например, ABB Advant OCS или ABB PM556-TP-ETH) в аналоговые команды для исполнительных механизмов (регулирующие клапаны, инверторы, приводы), обеспечивая точное регулирование технологических параметров (давление, температура, расход). ABB AO610 сочетает в себе высокую стабильность выходных сигналов, широкие функции защиты и глубокую интеграцию с системами ABB, становясь ключевым элементом для процессов, где требуется плавное и точное управление исполнительными механизмами (например, регулирование давления в трубопроводах нефтегазовых объектов, управление температурой в реакторах химических заводов).
ABB AO610 гарантирует стабильную передачу команд даже при изменении нагрузки на выходе: например, на химическом заводе ABB AO610 отправляет аналоговые сигналы (4–20 мА) на 8 регулирующих клапанов, контролирующих подачу реагентов в реактор. Модуль поддерживает выходное напряжение с погрешностью ≤±0.1% полного диапазона (FSR) и минимальной пульсацией (≤10 мВ пик-пик), что обеспечивает плавное движение клапанов и стабильность реакции. Благодаря galvanic изоляции 2500 В АЦП между входом (контроллер) и выходом (исполнительный механизм) ABB AO610 защищает контроллер от высоких напряжений и шунтирующих токов, возникающих в промышленных сетях. Также ABB AO610 поддерживает функцию диагностики в реальном времени: при коротком замыкании на выходе или перегрузке модуль отправляет сигнал аварии в контроллер, позволяя операторам быстро устранить проблему и предотвратить повреждение клапанов.
Особенно стоит отметить, что ABB AO610 не требует сложной настройки — после подключения к контроллеру Advant OCS модуль автоматически синхронизируется с системой, и параметры выходных каналов (тип сигнала, диапазон) настраиваются через программное обеспечение ABB Control Builder. Это сокращает время commissioning и упрощает обслуживание даже для сложных технологических цепей. Полную информацию о ABB AO610, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB AO610] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB AO610
Технические характеристики ABB AO610 соответствуют стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль аналогового вывода (AO) для системы ABB Advant OCS |
| Каналы и тип сигналов | • Количество каналов: 8 (независимых, настраиваемых по отдельности) • Поддерживаемые типы сигналов: – Токовые: 4–20 мА DC, 0–20 мА DC (максимальный выходной ток per канал — 25 мА) – Напряжностные: 0–10 В DC, ±10 В DC, 0–5 В DC (Максимальное выходное напряжение — ±12 В DC) • Настраиваемый диапазон сигналов: Поддержка пользовательских диапазонов (например, 2–18 мА DC) через Control Builder |
| Производительность | • Разрешение: 16 бит • Погрешность выходного сигнала: ≤±0.1% FSR (при 25 °C, после калибровки) • Коэффициент температурной 드рифта: ≤±50 ppm/°C (диапазон 0–60 °C) • Пульсация выходного сигнала: ≤10 мВ пик-пик (для напряжностных), ≤10 мА пик-пик (для токовых) • Время перехода на шаговый сигнал: ≤10 мс (до 99% конечного значения) |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между входом/выходом, между каналами, между модулем и шиной Advant OCS) • Защита от короткого замыкания: Токовые каналы — автоматическое ограничение тока до 30 мА (кратковременно, ≤1 мин), сигнал аварии в контроллер • Защита от перегрузки: Отключение канала при превышении мощности 0.5 Вт, восстановление после устранения причины • ЭМС-защита: Класс A (по EN 61000-6-2) — защита от электростатического разряда (ESD) и электромагнитных полей |
| Питание и коммуникация | • Источник питания: Из шкафа Advant OCS (24 В DC ±10%, максимальный ток потребления — 200 мА) • Тип коммуникации с контроллером: Advant OCS Local Bus (скорость передачи — 100 Мбит/с, синхронная передача данных) • Поддержка диагностики: Самодиагностика каналов (короткое замыкание, перегрузка, неисправность канала), передача статусов и ошибок в контроллер (в реальном времени) |
| Конструктивные параметры | • Тип монтажа: Панельное (на шасси Advant OCS) или DIN-рейли (35 мм, с адаптером) • Класс защиты (IP): IP20 (для монтажа в закрытом шкафу) • Габариты (Ш×В×Г): 150 × 200 × 80 мм (ширина × высота × глубина) • Вес: ~1.0 кг • Индикаторы: LED «Module Power» (зеленый — питание включено), LED «Channel Status» (по 1 на канал: зеленый — сигнал в норме, красный — авария по каналу) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к ударению: ≤15 Г (продолжительность 11 мс) |
| Сертификации | CE, UL 508, IECEx, ATEX (для зон с повышенным риском взрыва — тип Ex d IIC T4 Ga) |
Преимущества и особенности ABB AO610
-
Высокая стабильность и точность выходных сигналов
ABB AO610 обеспечивает погрешность выходного сигнала ≤±0.1% FSR и минимальную пульсацию (≤10 мВ пик-пик), что критически важно для исполнительных механизмов, требующих плавного регулирования (например, дроссели в турбинах или регулирующие клапаны в химических реакторах). Настраиваемые пользовательские диапазоны (например, 2–18 мА) также позволяют адаптировать модуль к специфическим требованиям исполнительных устройств, повышая точность управления процессом. -
Комплексная защита и надежность
Galvanic изоляция 2500 В АЦП защищает контроллер Advant OCS от высоких напряжений и шунтирующих токов, возникающих от повреждения кабелей или исполнительных механизмов. Защита от короткого замыкания (ток ограничен до 30 мА) предотвращает выгорание каналов модуля и клапанов, а функция самодиагностики позволяет операторам быстро локализовать неисправности, минимизируя время простоя. Сертификация ATEX (Ex d IIC T4 Ga) также делает модуль подходящим для опасных зон (например, нефтегазовые объекты), где требуется повышенная безопасность. -
Глубокая интеграция с системами ABB Advant
ABB AO610 полностью совместим с контроллерами ABB Advant OCS и автоматически определяется системой при подключении. Параметры каналов (тип сигнала, диапазон, защита) настраиваются через общее программное обеспечение Control Builder, что упрощает управление всеми компонентами автоматизации (контроллер, модули I/O, панели) из единого интерфейса. Синхронная передача данных через Advant OCS Local Bus (100 Мбит/с) также гарантирует отсутствие задержек в передаче команд, важных для процессов с быстрым откликом. -
Простота эксплуатации и обслуживания
LED-индикаторы по каждому каналу позволяют операторам визуально контролировать состояние модуля (например, красный свет — короткое замыкание на клапане), а калибровка каналов выполняется через Control Builder без использования дополнительного оборудования. Средний срок службы модуля составляет более 15 лет при соблюдении условий эксплуатации, что снижает затраты на замену и обслуживание.
Примеры применения ABB AO610
- Нефтегаз: Управление регулирующими клапанами в трубопроводе
На нефтеперерабатывающем заводе ABB AO610 управляет 8 регулирующими клапанами в трубопроводе передачи нефти:
- Контроллер Advant OCS отправляет цифровые сигналы о требуемом положении клапана (например, 50% открытия);
- ABB AO610 преобразует эти сигналы в токовые команды (4–20 мА) — 4 мА соответствует полному закрытию, 20 мА — полному открытию;
- При изменении давления в трубопроводе (сигнал от датчика давления через модуль AI) контроллер корректирует команду, и ABB AO610 быстро обновляет выходной сигнал (время перехода ≤10 мс), поддерживая стабильное давление;
- Защита от короткого замыкания предотвращает повреждение клапана, если кабель между модулем и клапаном замыкается на землю.
- Энергетика: Регулирование скорости вентиляторов турбины
На газовой электростанции ABB AO610 управляет скоростью 6 вентиляторов системы охлаждения турбины:
- Модуль отправляет напряжностные сигналы (0–10 В) на инверторы ABB AF400-30 — 0 В соответствует остановке вентилятора, 10 В — максимальной скорости;
- Контроллер Advant OCS корректирует команду в зависимости от температуры выхлопных газов (сигнал от термопары через модуль AI);
- Высокая стабильность выходного сигнала (погрешность ≤±0.1%) гарантирует равномерную скорость вентиляторов, предотвращая перегрев турбины;
- При перегрузке инвертора (сигнал аварии от инвертора) ABB AO610 отключает выходной сигнал и отправляет алерт в контроллер, активируя резервный вентилятор.
- Химическая промышленность: Контроль подачи реагентов в реактор
На фармацевтическом заводе ABB AO610 контролирует подачу 4 видов реагентов в реактор для синтеза лекарств:
- Каждый канал модуля настроен на пользовательский диапазон сигнала (например, 2–18 мА) для точного регулирования дозировки реагента;
- ABB AO610 поддерживает минимальную пульсацию сигнала (≤5 мА пик-пик), что обеспечивает стабильную концентрацию реагентов в реакторе;
- При неисправности канала (например, перегрузка) модуль отправляет сигнал в контроллер, который останавливает подачу реагента и активирует систему аварийного сброса, предотвращая брак продукции.
Сравнение с конкурентами
Сравним ABB AO610 с модулем аналогового вывода Siemens SIMATIC S7-400 SM 432 (6ES7432-1HF00-0AB0) — аналогом для системы S7-400:
| Параметр | ABB AO610 | Siemens SIMATIC S7-400 SM 432 |
|---|---|---|
| Количество каналов | 8 (независимых) | 4 (независимых) |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–10 В, ±10 В, пользовательские диапазоны | 4–20 мА, 0–10 В (без пользовательских диапазонов) |
| Погрешность | ≤±0.1% FSR (при 25 °C) | ≤±0.3% FSR (при 25 °C) |
| Galvanic изоляция | 2500 В АЦП (между каналами, вход/выход) | 500 В АЦП (только между вход/выход) |
| Защита от короткого замыкания | Автоматическое ограничение тока (30 мА) + сигнал аварии | Отсутствует (требует внешнего защита) |
| Время перехода | ≤10 мс | ≤20 мс |
| Сертификация ATEX | Ex d IIC T4 Ga (зона 1) | Ex nA IIC T4 Ga (зона 2) |
Вывод: ABB AO610 превосходит аналог Siemens по количеству каналов (8 против 4), точности (≤±0.1% FSR против ≤±0.3% FSR), степени galvanic изоляции (2500 В против 500 В) и быстроте отклика (≤10 мс против ≤20 мс). Дополнительными преимуществами являются поддержка пользовательских диапазонов сигналов и встроенная защита от короткого замыкания (отсутствует у Siemens), а также более высокая сертификация ATEX (зона 1 против зоны 2). Для критических процессов в нефтегазе, энергетике и химической промышленности, где требуется максимальная надежность и точность, ABB AO610 является предпочтительным выбором.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB AO610 если:
- Требуется модуль аналогового вывода для системы ABB Advant OCS с поддержкой нескольких типов сигналов (ток, напряжение) и высокой точностью.
- Важна надежность и защита в суровых условиях (индустриальные цепи, опасные зоны с АTEX-требованиями).
- Необходимо плавное управление исполнительными механизмами (регулирующие клапаны, инверторы) с минимальной задержкой в передаче команд.
-
Эксплуатация:
- При подключении ABB AO610 к исполнительным механизмам соблюдайте правильность полярности кабелей — неправильное подключение может привести к повреждению канала или клапана.
