Описание

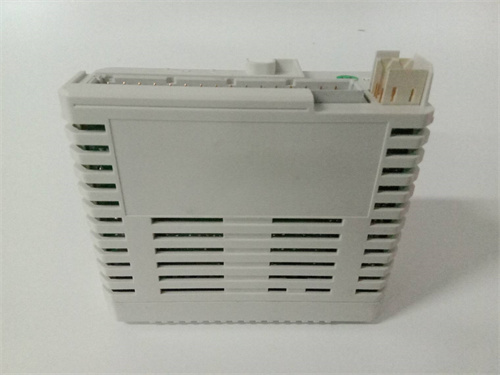

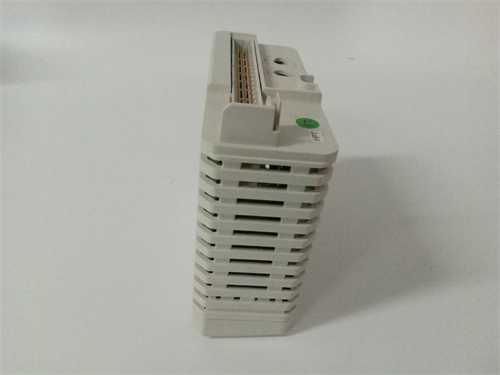

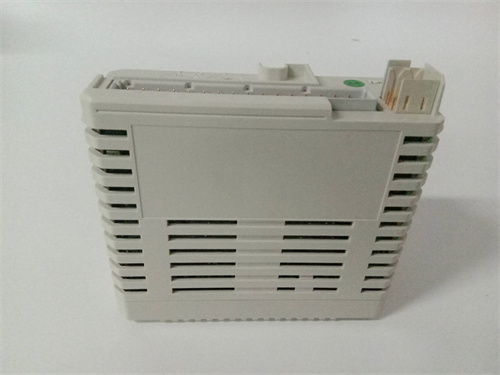

ABB AO845A-eA (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый выходной модуль от компании ABB, разработанный для интеграции в контроллеры ПЛК семейства ABB AC 800M. ABB AO845A-eA предназначен для преобразования цифровых сигналов ПЛК в аналоговые сигналы (4…20 мА или 0…10 В), которые используются для управления исполнительными устройствами (нагревателями, охладителями, клапанами, инверторами) в промышленных процессах, где требуется высокая точность регулировки.
Описание продукта
ABB AO845A-eA оснащен 8 независимыми аналоговыми выходными каналами, каждый из которых может быть конфигурирован для работы в режиме 4…20 мА (токовой сигнал) или 0…10 В (напряжение сигнал) через ПО ABB Control Builder M. Это делает модуль универсальным для разных типов исполнительных устройств: например, 4…20 мА используется для управления инверторами ABB ACS580 (регуляция скорости двигателей), а 0…10 В — для клапанов с электроприводом в системах вентиляции.
Основной преимуществом ABB AO845A-eA является высокая точность сигнала: ошибка выходного сигнала не превышает ±0.05% от полного диапазона (в температурном диапазоне 0…50 °C), а разрешение составляет 16 бит. Это критично для процессов с жесткими требованиями к регулировке — например, в фармацевтике при синтезе лекарств, где даже небольшое отклонение сигнала может привести к браку продукции.
Каждый канал ABB AO845A-eA оснащен galvanic изоляцией (2500 В) от других каналов и шасси ПЛК, что защищает сигналы от электромагнитных помех — часто встречающихся вблизи мощных двигателей или трансформаторов. Модуль также поддерживает функцию overload protection: при превышении максимальной нагрузки (600 Ом для 4…20 мА или 10 кОм для 0…10 В) канал автоматически ограничивает ток, предотвращая повреждение как модуля, так и подключенного устройства.
ABB AO845A-eA поддерживает “горячую замену” (hot-swap) в шасси ABB AC 800M, что позволяет заменить модуль без остановки контроллера — особенно важно для непрерывных производств (например, нефтеперерабатывающих заводов). Встроенная диагностика каждого канала отслеживает состояния (норма, перегрузка, обрыв цепочки) и отправляет данные в ПЛК, что упрощает поиск неисправностей (например, определение поврежденного кабеля к клапану).
Корпус ABB AO845A-eA предназначен для монтажа в шасси ABB AC 800M, имеет габариты 100 × 160 × 20 мм и класс защиты IP20. Модуль работает в температурном диапазоне -25…60 °C и поддерживает влажность до 95% (неконденсирующаяся), что делает его подходящим для большинства промышленных условий — от сухих мастерских до влажных цехов пищевых заводов.
Параметры продукта
- Тип устройства: аналоговый выходной модуль для ПЛК ABB AC 800M
- Количество каналов: 8 (независимые)
- Типы сигналов (настраиваемые): 4…20 мА (ток), 0…10 В (напряжение)
- Точность сигнала: ±0.05% от полного диапазона (0…50 °C)
- Разрешение: 16 бит
- Изоляция: galvanic, 2500 В между каналами и шасси
- Максимальная нагрузка:
- Для 4…20 мА: 600 Ом
- Для 0…10 В: 10 кОм
- Защитные функции: overload protection, защита от короткого замыкания
- Поддержка hot-swap: да (в шасси ABB AC 800M)
- Диагностика: состояние каждого канала (норма, перегрузка, обрыв)
- Тип монтажа: в шасси ABB AC 800M
- Габариты: 100 × 160 × 20 мм (ширина × высота × толщина)
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -25…60 °C
- Влажность: 5…95% неконденсирующаяся
- Питание: через шасси ПЛК (24 В ПЭ, ток потребления ≤200 мА)
- Совместимость: ПЛК ABB AC 800M, инверторы ABB ACS580, клапаны с электроприводом, нагреватели, охладители.
Преимущества и особенности
- Высокая точность: Ошибка ±0.05% и разрешение 16 бит гарантируют стабильность регулировки критических процессов (фармацевтика, химия).
- Независимые каналы с изоляцией: Каждый канал изолирован от других, что предотвращает перекрестные помехи и повышает надежность.
- Гибкость конфигурации: Возможность выбора сигнала (4…20 мА или 0…10 В) для каждого канала упрощает интеграцию с разными исполнительными устройствами.
- Легкое обслуживание: Функция hot-swap и встроенная диагностика сокращают время простоя при замене или ремонте.
- Надежность в промышленных условиях: Широкий температурный диапазон и защита от помех делают ABB AO845A-eA подходящим для суровых условий.
Примеры применения в отраслях
- Фармацевтика — Реакторные установки: ABB AO845A-eA передает сигналы 4…20 мА для регулировки мощности нагревателей в реакторах синтеза лекарств. Высокая точность сигнала (±0.05%) гарантирует стабильность температуры (±0.1 °C), что критично для сохранения активных веществ препаратов.
- Н нефтегазовая промышленность — Трубопроводы: Модуль отправляет сигналы 4…20 мА к инверторам ABB ACS580, регулирующим скорость насосов в нефтепроводах. Изоляция каналов защищает сигналы от помех от электродвигателей, предотвращая нестабильность в транспорте нефти.
- Пищевая промышленность — Сушильные камеры: ABB AO845A-eA использует сигналы 0…10 В для управления клапанами регулировки влажности в камерах для сушки овощей. Диагностика каналов быстро выявляет обрыв кабеля к клапану, предотвращая пересушку продукции.
- Энергетика — Турбинные установки: Модуль передает сигналы 4…20 мА к приводам вентилей регулировки потока пара. Overload protection предотвращает повреждение модуля при коротком замыкании в приводе, а hot-swap позволяет заменить модуль без остановки турбины.
Сравнение с конкурентами
| Параметр сравнения | ABB AO845A-eA | Сименс SM 1232 (8 каналов) | Шнайдер Electric BMXAO1602 (8 каналов) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность сигнала | ±0.05% | ±0.1% | ±0.08% |
| Изоляция | 2500 В между каналами | 500 В между каналами | 2500 В между каналами |
| Поддержка hot-swap | Да | Нет | Да |
| Типы сигналов | 4…20 мА, 0…10 В (настраиваемые) | 4…20 мА, 0…10 В (настраиваемые) | 4…20 мА, 0…10 В (настраиваемые) |
| Преимущество | Высокая точность, hot-swap, совместимость с AC 800M | Интеграция с S7-1200, низкая стоимость | Хорошая точность, простота конфигурации |
ABB AO845A-eA выделяется самой высокой точностью сигнала (±0.05%) и поддержкой hot-swap, что делает его предпочтительным для критических процессов с требованиями к непрерывности. В отличие от Siemens SM 1232, он имеет более высокую изоляцию каналов, что важно в условиях сильных электромагнитных помех.
Рекомендации по выбору
ABB AO845A-eA рекомендуется для:
- Систем на базе ПЛК ABB AC 800M, где требуется высокая точность аналоговых сигналов (фармацевтика, химия);
- Непрерывных производств, где важна функция hot-swap (нефтегаз, энергетика);
- Процессов с различными типами исполнительных устройств (требуется 4…20 мА и 0…10 В);
- Условиях с сильными электромагнитными помехами (металлургия, тяжелая промышленность).
Если используется ПЛК другого бренда (например, Siemens S7-1200) — лучше выбрать соответствующий модуль производителя. Для простых систем с низкими требованиями к точности (например, вентиляция помещений) можно выбрать более экономичные модели с точностью ±0.1%.
Меры предосторожности
- Перед монтажом ABB AO845A-eA убедиться, что шасси ABB AC 800M поддерживает данную модель и имеет свободный слот — неправильное монтаже может повредить шасси или модуль.
- При настройке каналов через ABB Control Builder M правильно выбрать тип сигнала (4…20 мА или 0…10 В) для подключенного устройства — несоответствие приведет к неправильной работе исполнительного механизма.
- Не превышать максимальную нагрузку каналов (600 Ом для 4…20 мА или 10 кОм для 0…10 В) — перегрузка вызовет срабатывание защиты и остановку регулировки.
- Регулярно проверять состояние диагностики через ПЛК — сигналы об обрыве или перегрузке требуют немедленного вмешательства (например, замена кабеля).
- При замене модуля через hot-swap сначала отключить его из меню Control Builder M, затем извлечь физически — пропуск этапа может привести к сбою ПЛК и нестабильности процесса.
