Описание

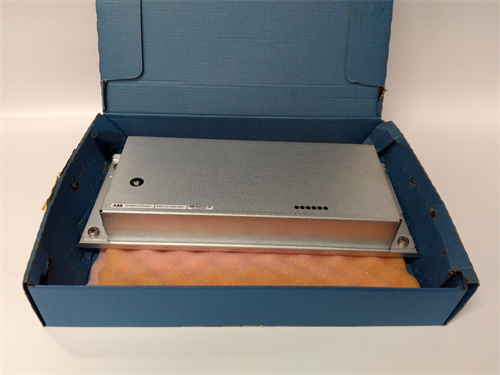

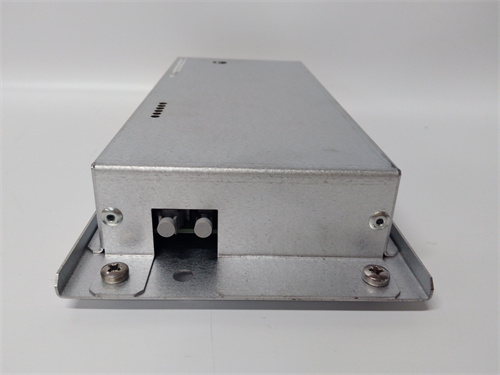

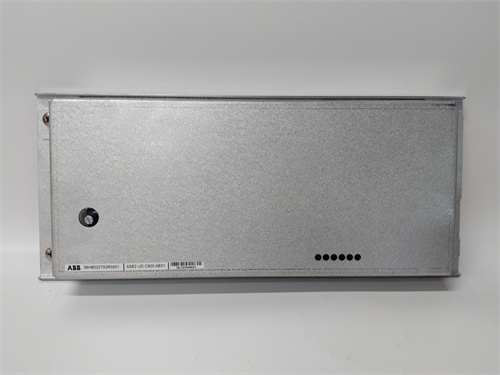

ABB ASE2UDC920AE01 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль цифрового управления для систем регулировки напряжения и тока от компании ABB, предназначенный для точного контроля и стабилизации параметров электросетей в промышленных установках. ABB ASE2UDC920AE01 относится к серии модулей ABB UDC920, специализирующейся на высокой надежности, адаптивных алгоритмах регулирования и совместимости с различными источниками электроснабжения (генераторами, преобразователями напряжения, батарейными системами). Он идеально подходит для применения в энергетике (стабилизация напряжения на подстанциях), металлургии (управление электропитанием плавильных печей), нефтегазовой сфере (регулировка электросетей добывающих платформ) иmicromachinesной промышленности (стабилизация напряжения для чувствительной электроники), где требуется высокая стабильность параметров электросетей.
Описание продукта
ABB ASE2UDC920AE01 представляет собой многофункциональный модуль цифрового управления с поддержкой двух каналов регулировки: один канал для напряжения (0–600 В AC/DC) и один канал для тока (0–50 А). Основная функция модуля — непрерывно измерять параметры электросети, сравнивать их с заданными значениями и отправлять команды на исполнительные устройства (регуляторы напряжения, контакторы, инверторы) для стабилизации работы сети. Модуль использует адаптивный PID-алгоритм, который автоматически корректирует коэффициенты регулирования в зависимости от изменения нагрузки, обеспечивая минимальное время переходного процесса (≤500 мс).
Например, в электросетяхmicromachinesного завода ABB ASE2UDC920AE01 регулирует напряжение на линии питания ЧПУ станков (требуемое напряжение 220 ±1 В AC): при всплеске нагрузки (например, одновременный запуск нескольких станков) напряжение снижается до 215 В — модуль измеряет отклонение, вычисляет необходимое повышение напряжения через адаптивный PID и отправляет команду на регулировщик напряжения ABB Tmax. Регулятор увеличивает напряжение, а ABB ASE2UDC920AE01 продолжает мониторить параметры, корректируя команду каждые 100 мс, пока напряжение не вернется к диапазону 219–221 В. Это предотвращает сбои в работе ЧПУ и брак деталей.
Основной достоинством ABB ASE2UDC920AE01 является интеграция защитных функций и диагностики:
- Защита электросетей: Модуль оснащен функциями защиты от перегрузки тока (>50 А), перевыходного напряжения (>600 В), кратковременного снижения напряжения (dip) и несимметрии фаз (разница >5%). При возникновении перевыходного напряжения (например, 620 В) ABB ASE2UDC920AE01 отправляет сигнал на экстренное отключение контактора ABB 57619414 A 1/2, предотвращая повреждение электроники.
- Детальная диагностика: Модуль хранит логи событий (включая дату, время и величину отклонения параметров) в встроенной памяти (8 ГБ) и передает их в контроллер ABB AC 800M через коммуникационный модуль ABB SNAT609TAI. Это позволяет операторам анализировать тенденции изменения сетевых параметров и планировать профилактику оборудования.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Модуль цифрового управления для регулировки напряжения и тока |
| Маркировка | ASE2UDC920AE01 |
| Каналы регулировки | 2 (напряжение + ток) |
| Диапазон измерения напряжения | 0–600 В AC/DC (точность: ±0.1% FSR) |
| Диапазон измерения тока | 0–50 А (точность: ±0.2% FSR) |
| Алгоритмы регулирования | Адаптивный PID, ON/OFF, пропорциональное (P) |
| Время отклика | ≤100 мс (для изменения команды)
≤500 мс (для достижения стабильного режима) |
| Протоколы связи | Modbus RTU/TCP, PROFIBUS DP (совместим с ABB UNS0119A-P V101) |
| Защитные функции | Перегрузка тока, перевыходное напряжение, dip, несимметрия фаз |
| Память для логов | 8 ГБ (хранит до 1 млн событий) |
| Питание | 24 В DC ±20%, потребляемый ток ≤150 мА |
| Степень защиты | IP20 (для монтажа в шкафу) |
| Температурный диапазон эксплуатации | -25…+70 °C |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 36 × 120 × 110 мм |
| Совместимое оборудование | – Регуляторы напряжения: ABB Tmax
– Контроллеры: ABB AC 800M – Контакторы: ABB 57619414 A 1/2 – Коммуникационные модули: ABB SNAT609TAI |
| Срок службы | ≥10 лет (при эксплуатации в диапазоне 0–50 °C, регулярном обслуживании) |
Преимущества и особенности
- Адаптивное регулирование: PID-алгоритм автоматически корректируется под нагрузку — идеально для сетей с переменными потребителями (станки, конвейеры).
- Высокая точность: ±0.1% FSR для напряжения и ±0.2% FSR для тока — подходит для чувствительной электроники и систем с строгими требованиями.
- Комплексная защита: Защита от перегрузки, перевыходного напряжения, dip и несимметрии — предотвращает повреждение оборудования.
- Детальные логи событий: 8 ГБ памяти для хранения событий — удобно для анализа и планирования профилактики.
- Совместимость с промышленными протоколами: Поддержка Modbus и PROFIBUS — легко интегрируется в существующие системы автоматизации.
Примеры применения в отраслях
-
Энергетика — Подстанция электроснабжения:
ABB ASE2UDC920AE01 регулирует напряжение на распределительной подстанции, питающей промышленный район. Модуль измеряет напряжение на выходе трансформатора (380 В AC) и ток в линии (до 40 А). При увеличении потребления энергии (например, в вечернее время) напряжение снижается до 370 В — ABB ASE2UDC920AE01 через адаптивный PID отправляет команду на регулировку трансформатора, повышая напряжение до 380 В за 400 мс. Защита от dip предотвращает отключение критических нагрузок (больницы, склады) при кратковременных снижениях напряжения до 300 В.
-
Нефтегазовая сфера — Добывающая платформа:
На морской платформе ABB ASE2UDC920AE01 управляет электросетью, питающей добывающее оборудование (насосы, компрессоры). Модуль сохраняет логи изменения тока и напряжения за 6 месяцев — при возникновении аварии (например, перегрузка насоса) операторы анализируют архив и выявляют причину (нарушение герметичности обмоток). Защита от несимметрии фаз предотвращает перегрев трехфазных двигателей компрессоров, что критично для безопасной эксплуатации платформы.
-
Микроэлектроника — Линейка производства чипов:
ABB ASE2UDC920AE01 стабилизирует напряжение на линии питания оборудования для литографии фоторезиста (требуемое напряжение 200 ±0.5 В DC). Модуль подключен к датчикам напряжения и тока, обновляет данные каждые 50 мс и через адаптивный PID регулирует мощность блока питания ABB PFSA140RULLM1I. Это гарантирует, что напряжение не отклоняется более чем на 0.5 В, предотвращая искажения на чипах и брак продукции.
Сравнение с конкурентами
| Параметр сравнения | ABB ASE2UDC920AE01 | Siemens SIRIUS 3RW55 (регулятор) | Schneider Electric Altivar Process (ATV600) |
|---|---|---|---|
| Тип регулировки | Напряжение + ток (2 канала) | Ток (1 канал) | Напряжение (1 канал) |
| Точность напряжения | ±0.1% FSR | ±0.5% FSR | ±0.3% FSR |
| Алгоритмы регулирования | Адаптивный PID | Стандартный PID | Стандартный PID |
| Защитные функции | 4 (перегрузка, перевыход, dip, несимметрия) | 2 (перегрузка, перевыход) | 3 (перегрузка, перевыход, dip) |
| Память для логов | 8 ГБ | 1 ГБ | 2 ГБ |
| Преимущество | Двухканальное регулирование + адаптивный PID | Интеграция с TIA Portal | Низкая стоимость |
ABB ASE2UDC920AE01 выделяется двухканальным регулированием (напряжение + ток) и адаптивным PID-алгоритмом — это делает его универсальным для сложных сетей с переменными нагрузками. В отличие от конкурентов, он имеет более высокую точность напряжения (±0.1% против ±0.5% у Siemens) и больше защитных функций, что критично для систем с чувствительной электроникой.
Рекомендации по выбору
ABB ASE2UDC920AE01 рекомендуется для:
- Сетевые системы с переменными нагрузками: Промышленные районы, добывающие платформы — адаптивный PID стабилитзирует параметры при резких изменениях потребления.
- Требования к высокой точности: Микроэлектроника,micromachinesное оборудование — ±0.1% FSR для напряжения гарантирует стабильность чувствительных компонентов.
- Критические нагрузки: Больницы, склады, добывающие платформы — защита от dip и перевыходного напряжения предотвращает аварийные отключения.
- Интеграция с разными протоколами: Необходимо подключение к Modbus или PROFIBUS сетям — модуль легко встраивается в существующие инфраструктуры.
Если используется Siemens инфраструктура (S7-1500 + TIA Portal) и требуется только регулировка тока — рассмотрите Siemens SIRIUS 3RW55. Для бюджетных проектов с простой регулировкой напряжения — Schneider Electric Altivar Process. При монтаже ABB ASE2UDC920AE01 обеспечьте экранированные кабели для сигнальных линий и соблюдайте правила заземления — это снижает электромагнитные помехи и сохраняет точность измерений. Регулярно скачивайте логи событий для анализа — это помогает выявить проблемы на ранних стадиях.
ASE2UDC920AE01
