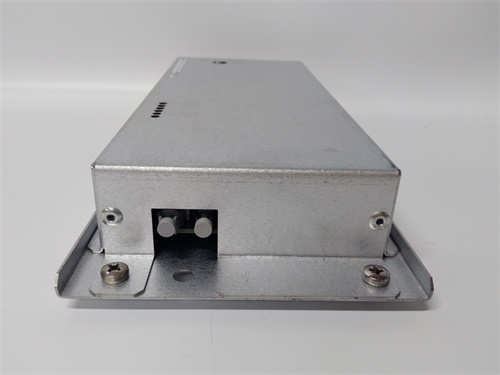

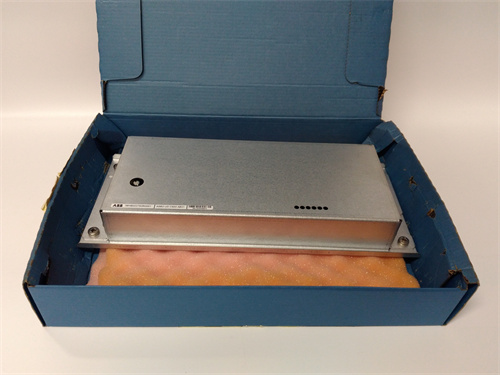

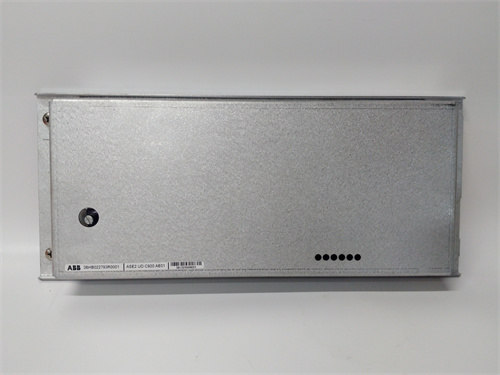

ABB ASE2UDC920AE01

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка многотипных сенсоров и высокоточная измерение: Модуль ABB ASE2UDC920AE01 поддерживает широкий спектр аналоговых сигналов от промышленных сенсоров:
   • Токовые сигналы: 4–20 мА (для датчиков давления, уровня, тока);
   • Напряжностные сигналы: 0–10 В DC (для датчиков температуры, влажности);
   • Ресистсивные сигналы: Pt100, Pt1000 (для высокоточных температурных сенсоров).

     Благодаря 24-битному АЦП (аналого-цифровому преобразователю) модуль обеспечивает точность измерения до ±0.05% полного диапазона — например, при регулировании температуры котла в тепловой электростанции ASE2UDC920AE01 считывает сигнал от Pt100-датчика (0–1000 °C) с ошибкой не более 0.5 °C, что критично для соблюдения технологических норм.

2. Адаптивные алгоритмы регулирования: ABB ASE2UDC920AE01 использует современные алгоритмы регулирования, включая PID (Proportional-Integral-Derivative) с адаптивным коэффициентом, а также алгоритмы с предупреждением перерегулирования (Anti-Windup) и фильтрацией помех. Это позволяет модулю быстро адаптироваться к изменениям процесса — например, при резком изменении нагрузки на турбину ASE2UDC920AE01 корректирует выходной сигнал для клапана топливоподачи за 100 мс, предотвращая перепад давления пара и сохраняя стабильность работы.
3. Гибкие выходные интерфейсы и защита: ABB ASE2UDC920AE01 имеет два независимых выхода для управления исполнительными механизмами:
   • Аналоговый выход: 4–20 мА (для регулирующих клапанов, дросселей);
   • Цифровой выход (открытый коллектор): 24 В DC (для сигнализации аварий, включения резервных устройств).

     Дополнительно модуль оснащен защитой от коротких замыканий на выходах и электромагнитных помех (соответствует стандарту IEC 61000-6-2), что гарантирует стабильную работу в суровых промышленных условиях — например, в нефтегазовой компрессорной станции ASE2UDC920AE01 продолжает регулировать давление газа даже при высоком уровне шума от компрессоров.

Технические параметры

• Тип модуля: Универсальный цифровой модуль регулирования (UDC), ABB;
• Входные параметры:
  • Поддерживаемые сигналы: 4–20 мА, 0–10 В DC, Pt100/Pt1000;
  • АЦП: 24-битный, частота выборки 1 кГц;
  • Точность измерения: ±0.05% полного диапазона;
  • Температурный дрейф: ≤0.01%/°C (в диапазоне 0–60 °C);
• Алгоритмы регулирования:
  • Основные: PID с Anti-Windup, ON/OFF, пропорциональное регулирование;
  • Время реакции: ≤100 мс;
• Выходные параметры:
  • Аналоговый выход: 4–20 мА (максимальный ток 0.5 А);
  • Цифровой выход: 24 В DC (открытый коллектор, Максимальный ток 1 А);
• Защита:
  • Короткое замыкание: Лимитатор тока на выходах;
  • EMC: Соответствие IEC 61000-6-2 (класс Industrial);
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤0.3 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
• Механические параметры:
  • Тип монтажа: DIN-рейка (35 мм) или шасси ABB;
  • Размеры (длина × ширина × высота): 140 mm × 35 mm × 100 mm;
  • Вес: ~400 г;
  • Индикаторы LED: 3 (питание, работа, авария);
• Совместимость:
  • Системы: ABB AC800M, ABB Symphony Plus;
  • Исполнительные механизмы: Регулирующие клапаны, дроссели, насосы (24 В DC/4–20 мА);
• Стандарты соответствия: IEC 61131-2, UL 508, CE, IEC 61010-1.

Преимущества и особенности

1. Высокая точность: 24-битный АЦП и точность ±0.05% гарантируют достоверные измерения и стабильное регулирование параметров (например, температуры в котлах, давления в трубопроводах).
2. Адаптивность: Алгоритмы PID с Anti-Windup позволяют модулю быстро адаптироваться к изменениям процесса, предотвращая перерегулирование и сохраняя стабильность.
3. Универсальность: Поддержка разных типов сенсоров (ток, напряжение, резисторы) и выходов (аналоговый, цифровой) делает модуль подходящим для различных отраслей — не требуется замена оборудования при изменении процесса.
4. Надежность: Защита от коротких замыканий и EMC помех увеличивает срок службы модуля и предотвращает сбои в работе процесса.
5. Интеграция с ABB системами: Полная совместимость с контроллерами ABB AC800M и Symphony Plus упрощает монтаж и настройку, обеспечивая синхронную работу с другими компонентами.

Примеры применения

1. Энергетика (тепловая электростанция):
   • Задача: Регулирование температуры пара в котле (300–500 °C) с использованием Pt100-датчика и управления клапаном топливоподачи через аналоговый выход 4–20 мА.
   • Конфигурация: ABB ASE2UDC920AE01 подключен к Pt100-датчику (сигнал резистive) и клапану топливоподачи (аналоговый вход 4–20 мА). При снижении температуры пара ниже 300 °C модуль увеличивает выходной ток до 20 мА (открывает клапан полностью), а при превышении 500 °C — снижает ток до 4 мА (закрывает клапан). Адаптивный PID-алгоритм предотвращает перерегулирование, поддерживая температуру в диапазоне ±1 °C.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Регулирование давления газа на выходе компрессора (5–10 МПа) с датчиком давления (4–20 мА) и сигнализация о превышении давления 10 МПа через цифровой выход.
   • Конфигурация: ABB ASE2UDC920AE01 считывает сигнал от датчика давления (4 мА = 5 МПа, 20 мА = 10 МПа) и регулирует дроссель на выходе компрессора через аналоговый выход. При превышении давления 10 МПа модуль активирует цифровой выход (24 В DC), подавая сигнал тревоги в контроллер и останавливая компрессор при необходимости.
3. Металлургия (электропечь для плавления стали):
   • Задача: Регулирование температуры расплавленной стали (1500–1800 °C) с использованием термопары (сигнал 0–10 В DC) и управления мощностью нагрева через аналоговый выход.
   • Конфигурация: ABB ASE2UDC920AE01 обрабатывает сигнал от термопары и корректирует мощность нагрева: при температуре 1500 °C модуль увеличивает выходной сигнал до 15 мА (повышает мощность), а при достижении 1800 °C — снижает до 5 мА (снижает мощность). Защита от EMC помех гарантирует стабильность регулирования даже при работе электродов печи.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB ASE2UDC920AE01 если вам нужно регулировать параметры с высокой точностью (±0.05%) и требуется поддержка разных типов сенсоров (Pt100, 4–20 мА, 0–10 В DC). Оптимально для энергетики, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Калибруйте модуль раз в 6 месяцев с использованием стандартных приборов — это поддерживает высокую точность измерения;
  • Используйте экранированные кабели для подключения сенсоров — уменьшает влияние электромагнитных помех;
  • Не превышайте максимальный ток на выходах (0.5 А для аналогового, 1 А для цифрового) — используйте дополнительные контакторы для высокомощных исполнительных механизмов;
  • Настраивайте алгоритмы PID через официальное ПО ABB (Control Builder) — неправильные параметры могут привести к нестабильности процесса.

ASE2UDC920AE01
