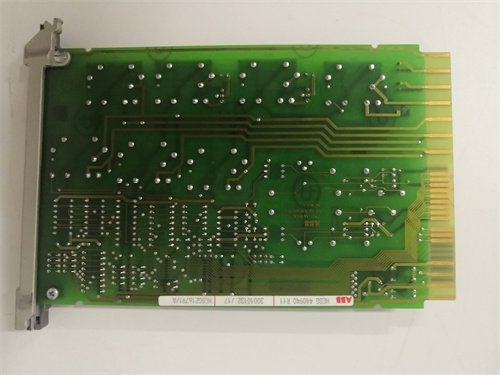

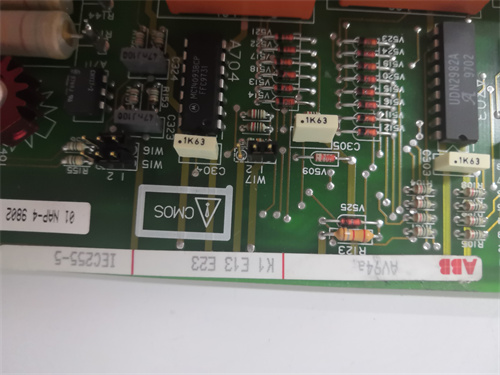

ABB AV94A HESG440940R11 HESG216791/A — изображение 2

ABB AV94A HESG440940R11 HESG216791/A

Технические параметры ABB AV94A HESG440940R11 HESG216791/A

Технические характеристики ABB AV94A HESG440940R11 HESG216791/A соответствуют стандартам IEC 61131-2 (аналоговые модули для ПЛК), IEC 61508 (системы функциональной безопасности) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль, серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 8 (независимые, отдельная изоляция для каждого канала) • Типы сигналов: 4–20 мА (ток), 0–10 В / ±5 В / ±10 В (напряжение) • Разрешение: 24 бит • Точность: ±0.01% от полного диапазона (при 25 °C) • Линейность: ±0.005% от полного диапазона • Время ответа: ≤10 мс (для 90% перехода сигнала)
Изоляция и защита	• Электрическая изоляция: 1000 В АС (между каналами), 1000 В АС (между каналами и шасси), 1000 В АС (между шасси и землей) • Защита от перепадов напряжения: ±30 В (на входах) • Защита от электростатического разряда (ESD): ±25 кВ (контактный), ±15 кВ (воздушный)
Диагностика	• Функции: Детекция обрыва сигнала, превышение диапазона измерения, короткое замыкание, перегрев модуля • Передача ошибок: через шасси Symphony Plus I/O в системный контроллер (протокол Modbus TCP) • Индикаторы: LED-индикаторы на каждом канале (зеленый — нормально, желтый — предупреждение, красный — ошибка)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus DCS, ABB AC 800M (с адаптером) • Режим резервирования: 1+1 (автоматическое переключение на резервный модуль) • Программное обеспечение: ABB Harmony OPC Server v7.0, ABB Control Builder M
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -50 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤20 Гц (амплитуда 0.3 мм), 20–1000 Гц (ускорение 10 м/с²) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шасси Symphony Plus I/O) • Габариты (Д×Ш×В): 120 × 180 × 90 мм • Вес: ~0.6 кг • Питание: 24 В DC ±20% (19.2–28.8 В DC), потребление ≤200 мА
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB AV94A HESG440940R11 HESG216791/A

Первым делом рассмотрим промышленный аналоговый входной модуль для высокоточных измерений в критических системах автоматизации — ABB AV94A HESG440940R11 HESG216791/A, относящийся к серии ABB Symphony Plus I/O (специализирующейся на компонентах для энергетики, крупных химических заводов и нефтегазовых комплексов, где требуется максимальная точность и надежность при обработке аналоговых сигналов от датчиков температуры, давления, уровня и расхода). Это устройство предназначено для приема и преобразования аналоговых входных сигналов (токовые 4–20 мА, напряжностные 0–10 В) в цифровой формат, поддерживая 8 независимых каналов с разрешением 24 бит — уникальной характеристикой для систем, где требуется измерение параметров с минимальной погрешностью (до ±0.01% от полного диапазона). ABB AV94A HESG440940R11 HESG216791/A выделяется тройной электрической изоляцией (1000 В АС между каналами, шасси и землей), устойчивостью к экстремальным температурам (-40 °C – +70 °C) и сертификацией на безопасность (соответствие требованиям IEC 61508 для систем с повышенными требованиями к надежности), становясь ключевым элементом для процессов, где отклонение параметров может привести к авариям — например, контроль давления в реакторах ядерных электростанций, измерение температуры пара в турбинах ТЭЦ или расхода сырья в крупных нефтеперерабатывающих заводах.

ABB AV94A HESG440940R11 HESG216791/A гарантирует сверхточные измерения даже в условиях сильных электромагнитных помех и перепадов напряжения: например, на ТЭЦ модуль принимает сигналы от 6 датчиков температуры пара (рабочая температура 500–600 °C) в турбинах с номинальной мощностью 1000 МВт. Каждый канал ABB AV94A HESG440940R11 HESG216791/A преобразует аналоговый сигнал 4–20 мА от датчика в цифровые данные с разрешением 24 бит, обеспечивая погрешность измерения не более ±0.01% — это позволяет контроллеру ABB Symphony Plus поддерживать температуру пара с точностью ±0.05 °C, предотвращая перегрев турбинных лопаток и продлевая их срок службы. При возникновении неисправности в канале (например, обрыв кабеля к датчику турбины 3) ABB AV94A HESG440940R11 HESG216791/A автоматически детектирует отсутствие сигнала, отправляет сигнал тревоги в системный контроллер с указанием “ошибка канала 3: потеря входного сигнала (4–20 мА)” и переключает на резервный датчик (подключенный к каналу 7) — это устраняет риск остановки турбины и потерь электроэнергии. Благодаря тройной изоляции модуль устойчив к электромагнитным помехам от генераторов (индуцирующих поля с напряжением до 5000 В) и не подвержен влиянию перепадов напряжения в сети питания (±20% от номинала 24 В DC), сохраняя точность измерений в любых условиях.

Особенно стоит отметить, что ABB AV94A HESG440940R11 HESG216791/A поддерживает режим резервирования (1+1) и дистанционную калибровку: через программное обеспечение ABB Harmony OPC Server операторы могут настроить автоматическое переключение на резервный модуль при сбое основного (время переключения ≤10 мс), а также провести калибровку каналов дистанционно — без демонтажа модуля из шасси. Это критично для систем, где остановка для обслуживания невозможна (например, реакторы ядерных электростанций). Компактная конструкция (габариты 120 × 180 × 90 мм) позволяет монтировать ABB AV94A HESG440940R11 HESG216791/A в стандартные шкафы Symphony Plus I/O, а защита класса IP20 делает его устойчивым к пылинкам — актуально для тщательно контролируемых технических помещений. Полную информацию о ABB AV94A HESG440940R11 HESG216791/A, включая схемы подключения к резервным датчикам, таблицы допустимых сигналов и руководство по дистанционной калибровке, можно найти по ссылке: [ссылка на продукт ABB AV94A HESG440940R11 HESG216791/A] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB AV94A HESG440940R11 HESG216791/A

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль, серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 8 (независимые, отдельная изоляция для каждого канала) • Типы сигналов: 4–20 мА (ток), 0–10 В / ±5 В / ±10 В (напряжение) • Разрешение: 24 бит • Точность: ±0.01% от полного диапазона (при 25 °C) • Линейность: ±0.005% от полного диапазона • Время ответа: ≤10 мс (для 90% перехода сигнала)
Изоляция и защита	• Электрическая изоляция: 1000 В АС (между каналами), 1000 В АС (между каналами и шасси), 1000 В АС (между шасси и землей) • Защита от перепадов напряжения: ±30 В (на входах) • Защита от электростатического разряда (ESD): ±25 кВ (контактный), ±15 кВ (воздушный)
Диагностика	• Функции: Детекция обрыва сигнала, превышение диапазона измерения, короткое замыкание, перегрев модуля • Передача ошибок: через шасси Symphony Plus I/O в системный контроллер (протокол Modbus TCP) • Индикаторы: LED-индикаторы на каждом канале (зеленый — нормально, желтый — предупреждение, красный — ошибка)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus DCS, ABB AC 800M (с адаптером) • Режим резервирования: 1+1 (автоматическое переключение на резервный модуль) • Программное обеспечение: ABB Harmony OPC Server v7.0, ABB Control Builder M
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -50 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤20 Гц (амплитуда 0.3 мм), 20–1000 Гц (ускорение 10 м/с²) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шасси Symphony Plus I/O) • Габариты (Д×Ш×В): 120 × 180 × 90 мм • Вес: ~0.6 кг • Питание: 24 В DC ±20% (19.2–28.8 В DC), потребление ≤200 мА
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Преимущества и особенности ABB AV94A HESG440940R11 HESG216791/A

Сверхточная точность и высокое разрешение

Разрешение 24 бит и точность ±0.01% делают ABB AV94A HESG440940R11 HESG216791/A уникальным для критических приложений, где даже минимальное отклонение параметров недопустимо — например, контроль давления в реакторах ядерных электростанций. В отличие от аналоговых модулей с разрешением 16 бит (например, Siemens SM 331, точность ±0.1%), ABB AV94A HESG440940R11 HESG216791/A минимизирует погрешности, обеспечивая безопасность и стабильность процессов.
Тройная изоляция и устойчивость к экстремальным условиям

Изоляция 1000 В АС и широкий диапазон рабочих температур (-40 °C – +70 °C) позволяют модулю работать в суровых средах: от холодных Арктических трубопроводов (температура -35 °C) до жарких нефтеперерабатывающих заводов (температура +65 °C). Это исключает риск выхода модуля из строя при перепадах напряжения или температурных колебаниях, увеличивая общую надежность системы.
Режим резервирования и дистанционная калибровка

Автоматическое резервирование 1+1 и дистанционная калибровка устраняют необходимость остановки системы для обслуживания — критично для непрерывных процессов (например, производство электроэнергии на ТЭЦ). В отличие от модулей без резервирования, ABB AV94A HESG440940R11 HESG216791/A гарантирует непрерывную работу даже при сбое основного устройства, снижая риск аварий и экономических потерь.
Совместимость с системами безопасности IEC 61508

Сертификация IEC 61508 (SIL 2) подтверждает соответствие модуля требованиям функциональной безопасности, что делает его подходящим для систем, где отказ может привести к травмам персонала или разрушению оборудования — например, контроль уровня ядерного топлива в реакторах.

Примеры применения ABB AV94A HESG440940R11 HESG216791/A

Энергетика: Контроль температуры пара в ТЭЦ

На ТЭЦ с мощностью 1500 МВт ABB AV94A HESG440940R11 HESG216791/A принимает сигналы от 8 датчиков температуры пара (550–600 °C) в 4 турбинах. Модуль передаёт данные с точностью ±0.01% контроллеру Symphony Plus, который регулирует подачу пара — при превышении температуры 600.05 °C контроллер снижает подачу, предотвращая перегрев лопаток. При сбое основного модуля резервный ABB AV94A HESG440940R11 HESG216791/A переключается за 8 мс, неInterrupting работу турбин.
Нефтепереработка: Измерение расхода сырья

На нефтеперерабатывающем заводе ABB AV94A HESG440940R11 HESG216791/A измеряет расход нефтяного сырья в трубопроводах (расход 1000–5000 м³/час) через 6 датчиков массопотока. Точность ±0.01% позволяет заводу точно учитывать объем сырья, избежать перерасходов и оптимизировать производство бензина. При коротком замыкании на канале 4 модуль сигнализирует об ошибке и переключает на резервный датчик, сохраняя непрерывность измерений.
Ядерная энергетика: Контроль давления в реакторах

В ядерной электростанции ABB AV94A HESG440940R11 HESG216791/A контролирует давление в реакторе (30–150 атм) через 4 датчика давления. Тройная изоляция защищает модуль от радиационного воздействия, а сертификация SIL 2 гарантирует безопасность — при превышении давления 150.05 атм модуль отправляет сигнал тревоги, и система автоматически снижает нагрузку реактора, предотвращая аварию.

Сравнение с конкурентами

Сравним ABB AV94A HESG440940R11 HESG216791/A с аналоговыми входными модулями Siemens SM 331 (6ES7331-7NF00-0AB0) и Emerson DeltaV AI Module (127AA11):

Параметр	ABB AV94A HESG440940R11 HESG216791/A	Siemens SM 331	Emerson DeltaV AI Module
Разрешение	24 бит	13 бит	24 бит
Точность	±0.01% от полного диапазона	±0.1% от полного диапазона	±0.02% от полного диапазона
Изоляция	1000 В АС (тройная)	250 В АС (групповая)	500 В АС (отдельная)
Диапазон температур	-40 °C – +70 °C	0 °C – +60 °C	-20 °C – +65 °C
Режим резервирования	1+1 (автоматическое)	Нет	1+1 (автоматическое)
Сертификация SIL	SIL 2 (IEC 61508)	Нет	SIL 2 (IEC 61508)
Совместимость	ABB Symphony Plus DCS	Siemens S7-300	Emerson DeltaV DCS
Стоимость (примерная)	Высокая	Низкая	Высокая
