Описание

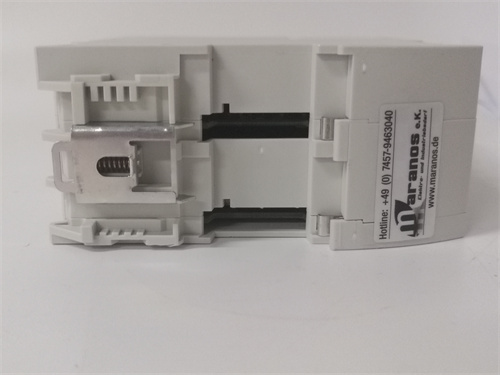

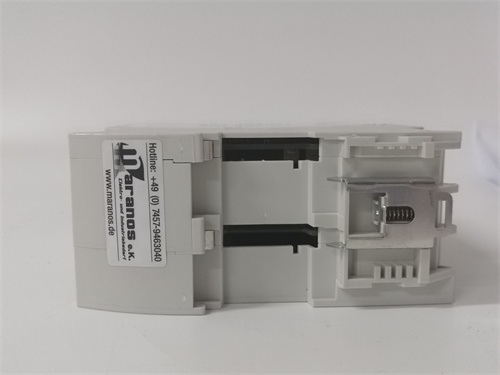

Общая характеристика продукта: ABB AX411/50001
Технические параметры ABB AX411/50001
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль аналоговых входов, серии ABB AC500 Analog I/O Modules |
| Параметры входов | • Количество каналов: 8 (независимые)
• Тип сигнала: Универсальный (0–10 В DC / 4–20 мА, настраиваемый по каналу) • Разрешение: 16 бит • Погрешность: ±0.1% от полного диапазона (при 25 °C) • Температурная компенсация: -25 °C – +60 °C (погрешность ≤±0.2% в диапазоне) • Изоляция каналов: 500 В АС (между каналами и питанием, 1 мин) |
| Преобразование сигнала | • Скорость преобразования: 10 кадров/с per канал
• Фильтрация: Пропускная частота ≤10 Гц (настраиваемая) • Тип записи: Дифференциальная (для снижения помех) |
| Интеграция с контроллерами | • Совместимые контроллеры ABB: AC500 PM570/PM573/PM580/PM590
• Интерфейс: Local Bus (AC500) • Конфигурация: через ABB Control Builder Plus |
| Конструкция и эксплуатация | • Тип монтажа: На рейку DIN 35 мм
• Габариты (Ш×В×Г): 120 × 80 × 60 мм • Вес: ~230 г • Класс защиты: IP20 (IEC 60529) • Индикаторы: 8 светодиодов (статус канала), 1 светодиод (общий статус модуля) |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Питание: От контроллера AC500 (24 В DC, ±20%, ≤0.5 Вт) • Защита от помех: EN 61000-6-2 (уровень 3), EN 61000-4-2/3/4/5 |
| Сертификации | CE, UL 508, CSA C22.2 No.14, RoHS |
Преимущества и особенности ABB AX411/50001
-
Высокая точность и стабильность измерений
Погрешность ±0.1% и температурная компенсация делают ABB AX411/50001 подходящим для критических процессов, где требуется точный контроль параметров (например, химические реакции, регулировка пара в ТЭЦ). Разрешение 16 бит обеспечивает детализацию измерений, позволяя фиксировать малые изменения сигнала (например, изменение давления на 0.01 бар).
-
Гибкость и защита от помех
Универсальные входы (0–10 В DC / 4–20 мА) позволяют подключать различные типы сенсоров (температурные, давлениеры, уровнемеры) без замены модуля. Дифференциальная запись и фильтрация помех гарантируют стабильность работы даже в условиях промышленных помех, а изоляция каналов предотвращает влияние перепадов напряжения в других частях системы.
-
Совместимость с системами ABB и удобство обслуживания
Полная интеграция с контроллерами ABB AC500 и программой ABB Control Builder Plus упрощает конфигурацию каналов и настройку параметров (например, диапазон сигнала, фильтрацию). Индикаторы статуса каждого канала позволяют операторам быстро выявить неисправности (обрыв кабеля, неисправный сенсор), сокращая время простоя.
-
Компактность и энергоэффективность
Маленькие габариты и монтаж на DIN 35 мм экономят место в шкафу автоматизации, что важно для систем с большим количеством модулей. Низкое потребление питания (≤0.5 Вт) минимизирует нагрузку на контроллер и снижает тепловыделение, предотвращая перегрев шкафа.
Примеры применения ABB AX411/50001
-
Химическая промышленность: Контроль температуры реакторов
В химическом заводе 2 модуля ABB AX411/50001 управляют температурой 16 реакторов для производства пластиков. Каждый канал модуля подключен к температурному сенсору ABB TTF300 (сигнал 4–20 мА), который измеряет температуру 0–200 °C. ABB AX411/50001 преобразует сигналы в цифровые данные и передаёт в контроллер ABB AC500 PM573 — контроллер регулирует нагревательные элементы реакторов, поддерживая температуру с точностью ±0.2 °C. Изоляция каналов предотвращает влияние помех от силовых кабелей, а индикаторы ошибок позволяют быстро заменить неисправный сенсор. Это снизило количество бракованных партий пластика на 18%.
-
Энергетика: Мониторинг давления пара в ТЭЦ
На ТЭЦ ABB AX411/50001 измеряет давление пара в 8 трубопроводах (диапазон 0–10 бар, давлениеры ABB 266H передают сигнал 0–10 В DC). Модуль преобразует сигналы и передаёт данные в контроллер ABB AC500 PM573 — при превышении давления 8 бар контроллер закрывает регулирующие клапаны, предотвращая аварии. Температурная компенсация модуля гарантирует точность измерений даже при перепаде температуры в шкафу (с 20 °C до 50 °C), а фильтры помех устраняют искажения от электродвигателей насосов. За год эксплуатации не было ни одной аварии, связанной с некорректным измерением давления.
-
Пищевая промышленность: Контроль уровня сыпучих материалов
В пищевом заводе ABB AX411/50001 контролирует уровень муки в 8 силосах (диапазон 0–5 м, уровнемеры передают сигнал 4–20 мА). Модуль передаёт данные о уровне в контроллер ABB AC500 PM573 — при снижении уровня ниже 1 м контроллер запускает дозаторы для пополнения муки. Индикаторы ошибок на модуле сигнализируют о обрыве кабеля к уровнемеру, позволяя операторам быстро устранить проблему. Это избежало перерывов в производстве хлеба и сокращило затраты на хранение резервных запасов муки на 25%.
Сравнение с конкурентами
| Параметр | ABB AX411/50001 | Siemens SIMATIC ET 200SP AI 8×13 bit | Rockwell Allen-Bradley 1794-IE8 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Разрешение | 16 бит | 13 бит (эффективное) | 16 бит |
| Погрешность | ±0.1% (25 °C) | ±0.3% (25 °C) | ±0.1% (25 °C) |
| Тип входов | Универсальный (0–10 В/4–20 мА) | Универсальный (0–10 В/4–20 мА) | Универсальный (0–10 В/4–20 мА) |
| Изоляция каналов | 500 В АС (между каналами) | 250 В АС (между каналами) | 500 В АС (между каналами) |
| Совместимость | ABB AC500, TTF300, 266H | Siemens S7-1200/1500, ET 200SP | Rockwell ControlLogix, 1794 I/O |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте ABB AX411/50001 если:
- Требуется 8-канальный модуль аналоговых входов для точного измерения температуры, давления или уровня в системе с контроллерами ABB AC500 — особенно в химической, энергетической или пищевой промышленности.
- Важна высокая точность (±0.1%), стабильность при перепадах температуры и защита от помех — для процессов, где ошибка измерения может привести к браку или аварии.
- Нуждаетесь в гибкости подключения сенсоров (0–10 В DC / 4–20 мА) и удобстве обслуживания (индикаторы ошибок) — для снижения времени простоя и затрат на техническое обслуживание.
-
Меры предосторожности:
- При подключении ABB AX411/50001 используйте экранированные кабели для аналоговых сигналов — это снизит влияние электромагнитных помех и обеспечит стабильность измерений.
- Не превышайте максимальные пределы входного сигнала (например, не подключайте сигналы >10 В DC или >20 мА) — это может повредить каналы модуля.
- Регулярно выполняйте калибровку ABB AX411/50001 раз в 2 года (согласно руководству) — это поддерживает точность измерений и соответствие стандартам.
- При монтаже модуля обеспечьте достаточное пространство для охлаждения (минимум 10 мм между модулями) — перегрев может снизить стабильность работы и срок службы.
