Описание

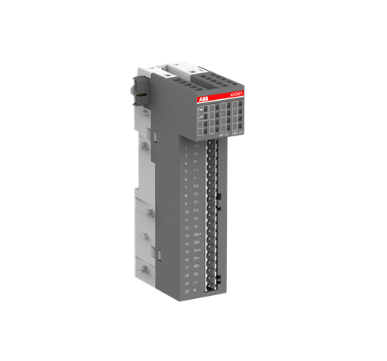

ABB AX561 1TNE968902R1301 — это промышленный модуль интерфейса связи от компании ABB, разработанный для обеспечения надежного обмена данными между контроллерами серии AC500 и внешними устройствами через популярные промышленные протоколы. Он сочетает в себе мультипротокольность, высокую скорость передачи и устойчивость к помехам, что делает его востребованным в нефтегазовой промышленности, энергетике и крупных производственных комплексах.
Описание продукта
Модуль ABB AX561 1TNE968902R1301 поддерживает такие протоколы, как Modbus RTU, Modbus TCP/IP и PROFIBUS DP, что позволяет ему интегрироваться с различными устройствами — датчиками, приводами, панелями оператора и другими контроллерами, даже от разных производителей. Например, в тепловых электростанциях ABB AX561 1TNE968902R1301 обеспечивает обмен данными между контроллером ABB AC500, системой мониторинга температуры пара (по Modbus RTU) и внешним SCADA-системой (по Modbus TCP/IP), синхронизируя все компоненты в режиме реального времени. ABB AX561 1TNE968902R1301 оснащен двумя физическими интерфейсами: Ethernet (10/100 Мбит/с) для TCP/IP-протоколов и RS-485 для Modbus RTU и PROFIBUS DP, что обеспечивает гибкость подключения. Модуль работает от напряжения 24 В постоянного тока (ток потребления ≤150 мА) и имеет металлический корпус с классом защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от -25°C до +60°C, выдерживая вибрации до 10 Гц. ABB AX561 1TNE968902R1301 поддерживает горячее подключение (hot-swap) и оснащен светодиодными индикаторами состояния интерфейсов, что упрощает диагностику неисправностей. Благодаря компактным габаритам (ширина 25 мм) он эффективно использует пространство в шкафах автоматизации, а совместимость с программным обеспечением ABB Automation Builder облегчает конфигурацию протоколов и настройку связи.
Технические параметры
- Тип устройства: Модуль промышленной связи для контроллеров ABB AC500.
- Поддерживаемые протоколы: Modbus RTU, Modbus TCP/IP, PROFIBUS DP (мастер/слейв).
- Интерфейсы: 1 Ethernet-порт (10/100 Мбит/с, полнодуплекс), 1 порт RS-485 (для Modbus RTU и PROFIBUS DP).
- Скорость передачи: Ethernet — до 100 Мбит/с; RS-485 — до 12 Мбит/с (PROFIBUS DP) и до 115,2 кбит/с (Modbus RTU).
- Дистанция передачи: Ethernet — до 100 м (по кабелю Cat5e); RS-485 — до 1200 м (при скорости 9600 бит/с).
- Интерфейс с контроллером: Внутренняя шина ABB AC500.
- Напряжение питания: 24 В постоянного тока (допуск ±10%).
- Габариты: 25 мм (ширина) × 100 мм (высота) × 80 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C до +60°C.
- Сертификаты: CE, UL, IEC 61131-2.
Преимущества и особенности
- Мультипротокольность: Поддержка Modbus, PROFIBUS и Ethernet делает ABB AX561 1TNE968902R1301 универсальным для интеграции с оборудованием разных производителей, сокращая необходимость использования нескольких специализированных модулей.
- Гибкость подключения: Два физических интерфейса (Ethernet и RS-485) позволяют подключать как современные IP-устройства, так и традиционные промышленные системы с последовательной связью.
- Надежность: Работа в широком температурном диапазоне и защита от электромагнитных помех гарантируют стабильность в агрессивных промышленных условиях.
- Легкая интеграция: Совместимость с ABB AC500 и настройка через Automation Builder упрощают внедрение в существующие системы, включая модернизацию старых установок.
Примеры применения
- Нефтегазовая промышленность: На добычных платформах ABB AX561 1TNE968902R1301 связывает контроллер AC500 с датчиками давления (по Modbus RTU) и удаленными пультами управления (по PROFIBUS DP), обеспечивая оперативное управление процессами.
- Энергетика: В подстанциях электросетей он передаёт данные о состоянии трансформаторов (по Modbus TCP/IP) в центральную систему мониторинга, а также принимает команды от операторов через PROFIBUS DP.
- Химическая промышленность: В цехах синтеза продуктов ABB AX561 1TNE968902R1301 интегрирует контроллеры смешивания реагентов с системами аварийного останова (по Modbus RTU), обеспечивая безопасность процессов.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (CM 1241) и Schneider Electric (Modicon M340 Communication Module), ABB AX561 1TNE968902R1301 выделяется поддержкой большего количества протоколов (три против двух) и более компактными габаритами. Также он имеет более широкий диапазон рабочих температур (-25°C против 0°C у конкурентов), что важно для эксплуатации в экстремальных условиях.
Советы по выбору и предостережения
- Совместимость: Убедитесь, что модуль используется с контроллерами ABB AC500, так как ABB AX561 1TNE968902R1301 оптимизирован для работы с этой платформой.
- Настройка протоколов: При конфигурации выбирайте скорость передачи и тип протокола в соответствии с требованиями подключаемых устройств; сохраняйте конфигурации в Automation Builder для повторного использования.
- Кабелирование: Для Ethernet используйте кабели Cat5e или выше; для RS-485 — экранированные пары с характеристическим импедансом 120 Ом, чтобы минимизировать помехи.
- Диагностика: Регулярно проверяйте светодиодные индикаторы интерфейсов; при сбоях связи проверьте настройки протоколов и физическое состояние кабелей.
ABB AX561 1TNE968902R1301 — это универсальный и надежный модуль связи, идеально подходящий для интеграции разнообразных устройств в системы автоматизации ABB AC500, подтверждающий качество и инновационность решений компании
