Описание

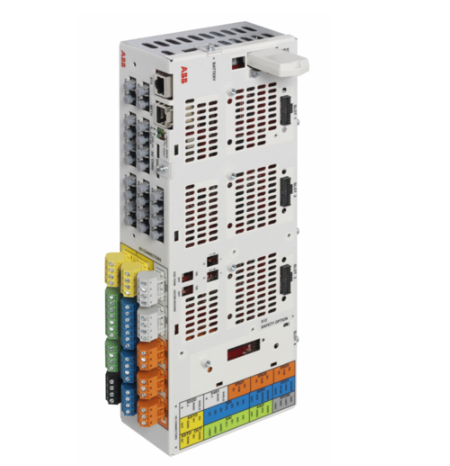

ABB BCU-02 — это усовершенствованный промышленный контроллер базового уровня от компании ABB, разработанный для управления среднескоростными технологическими процессами с использованием как цифровых, так и аналоговых сигналов. Он является продолжением серии BCU, предлагая расширенные возможности по сравнению с предшественником BCU-01, что делает его востребованным в системах климат-контроля, водоподготовки и мелкосерийного производства с умеренными требованиями к точности регулировки.
Описание продукта
Контроллер ABB BCU-02 оснащен 10 цифровыми входами (24 В постоянного тока), 6 цифровыми выходами (реле, максимальный ток 3 А) и 2 аналоговыми входами (4–20 мА), что позволяет ему интегрировать датчики температуры, влажности и других параметров в управляющие схемы. Например, в системах обогрева небольших производственных помещений ABB BCU-02 принимает сигнал от термостата (аналоговый вход), обрабатывает его с помощью встроенного алгоритма PID и управляет электрокотлом через цифровой выход, поддерживая заданную температуру с погрешностью не более ±0,5°C.
ABB BCU-02 поддерживает программирование через обновленный графический интерфейс ABB BCU Configurator 2.0, где помимо логических операций (AND, OR, таймеры) добавлены функции обработки аналоговых сигналов (скалирование, фильтрация). Он может хранить до 15 программ в памяти объемом 256 КБ и оснащен функцией удаленного доступа через RS-485 (протокол Modbus RTU), что упрощает настройку и диагностику через центральный контроллер.
Устройство питается от 24 В постоянного тока (ток потребления ≤50 мА) и имеет пластиковый корпус с классом защиты IP20, монтируется на рейку DIN. ABB BCU-02 функционирует в диапазоне температур от -10°C до +60°C и выдерживает относительную влажность до 95% (без конденсации), что делает его подходящим для эксплуатации в суровых условиях, например, в складах с перепадами температуры. Сертификация на соответствие стандартам IEC 61131-2 и UL 508 подтверждает его безопасность, а компактные габариты (ширина 28 мм) экономят пространство в электрощитах. Благодаря светодиодным индикаторам состояния каждого канала ABB BCU-02 позволяет быстро выявлять неисправности, сокращая время простоя системы.
Технические параметры
- Тип устройства: Контроллер среднескоростных процессов с цифровыми и аналоговыми каналами.
- Цифровые входы: 10 × (24 В постоянного тока, NO/NC, допуск ±10%).
- Цифровые выходы: 6 × (реле, максимальный ток 3 А, напряжение до 250 В переменного тока/30 В постоянного тока).
- Аналоговые входы: 2 × (4–20 мА, точность ±0,2% FS).
- Память программ: 15 программ, объем памяти 256 КБ.
- Протоколы связи: Modbus RTU (RS-485).
- Время реакции: ≤30 мс (между входом и выходом).
- Напряжение питания: 24 В постоянного тока (допуск ±15%).
- Ток потребления: ≤50 мА.
- Габариты: 28 мм (ширина) × 90 мм (высота) × 65 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -10°C — +60°C.
- Сертификаты: CE, UL 508, IEC 61131-2, RoHS.
Преимущества и особенности
- Расширенные возможности: Поддержка аналоговых сигналов и PID-регулировки делает ABB BCU-02 подходящим для систем с требуемой точностью регулировки.
- Удаленное управление: Протокол Modbus RTU позволяет интегрировать контроллер в крупные системы автоматизации, упрощая централизованное управление.
- Экстремальная стойкость: Широкий температурный диапазон (-10°C до +60°C) гарантирует работу в суровых условиях.
- Легкая диагностика: Светодиодные индикаторы каналов и функция самодиагностики сокращают время поиска неисправностей.
Примеры применения
- Климатическое оборудование: В офисных центрах ABB BCU-02 управляет системами вентиляции и кондиционирования, регулируя интенсивность работы по сигналам датчиков CO₂ (аналоговый вход) и наличия людей (цифровые входы).
- Водоподготовка: В небольших водопроводных станциях он обрабатывает сигналы от датчиков уровня воды (аналоговый вход) и управляет насосами через реле, предотвращая переполнение резервуаров.
- Пищевая промышленность: На линиях упаковки ABB BCU-02 синхронизирует работу конвейеров (цифровые выходы) с датчиками веса упаковок (аналоговый вход), отбрасывая брак через дополнительный реле.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (LOGO! 8 Plus) и Schneider Electric (Zelio Logic Smart), ABB BCU-02 выделяется большим количеством цифровых выходов (6 против 4–5) и более широким температурным диапазоном, что важно для эксплуатации в суровых условиях. Также он имеет более высокую точность аналоговых входов (±0,2% против ±0,5%), что улучшает качество регулировки.
Советы по выбору и предостережения
- Тип сигналов: Выбирайте ABB BCU-02 если требуется обработка аналоговых сигналов; для чисто цифровых систем подойдет более простая модель BCU-01.
- Мощность нагрузки: Не превышайте ток 3 А на выходные реле; для мощных устройств (например, насосов 1 кВт) используйте дополнительные контакторы.
- Сетевые требования: При интеграции в крупные системы убедитесь, что главный контроллер поддерживает Modbus RTU для связи с ABB BCU-02.
- Обслуживание: Проводите проверку индикаторов состояния раз в месяц и обновляйте прошивку через Configurator 2.0 раз в год для улучшения стабильности.
ABB BCU-02 — это универсальный и надежный контроллер, идеально подходящий для управления среднескоростными процессами с смешанными сигналами, подтверждающий качество и инновационность решений ABB в сегменте базовой автоматизации.
