Описание продукта

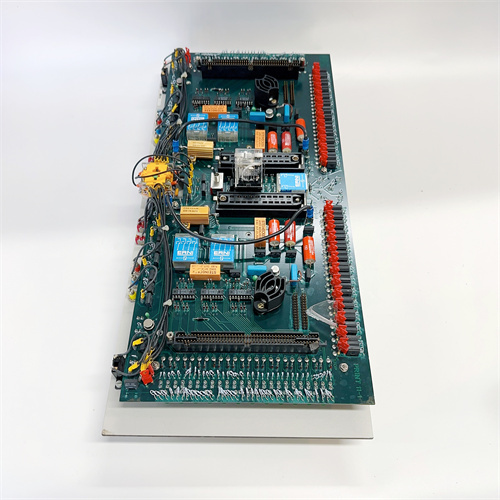

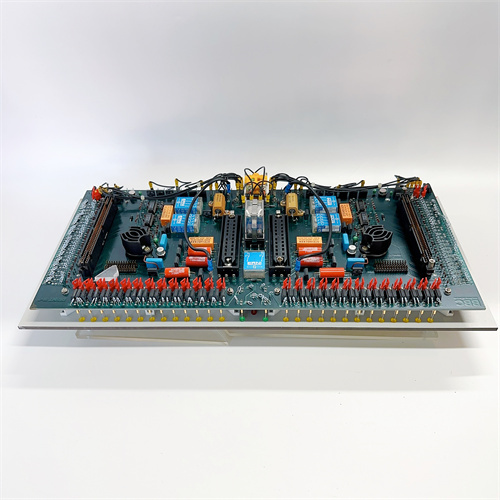

ABB BDD110 HNLP205879R1 — это 16-канальный цифровой входной модуль (DI) с групповой изоляцией, разработанный для интеграции в систему ABB Advant OCS. Основная задача ABB BDD110 HNLP205879R1 — собирать цифровые сигналы (включение/отключение) от промышленных устройств: лимитных выключателей, фотоэлементов, кнопок управления, сигнальных ламп и датчиков положения, преобразуя их в данные для контроллера Advant OCS. Эти данные используются для мониторинга состояния оборудования (например, «дверь реактивного сосуда закрыта», «датчик уровня превышен») и запуска защитных алгоритмов (например, остановка процесса при открытии опасной зоны).
Благодаря групповой гальванической изоляции (по 4 канала в группу, 250 В АС), ABB BDD110 HNLP205879R1 защищает систему от перепадов потенциала и электромагнитных помех — критично для установок с большим количеством металлических конструкций или высоковольтного оборудования (например, электростанции, металлургические цеха). Модуль ABB BDD110 HNLP205879R1 поддерживает напряжение питания сигналов 24 В DC (стандарт для промышленных датчиков) и имеет задержку реакции ≤ 1 мс, что позволяет оперативно реагировать на изменения состояния оборудования (например, остановить конвейер при обнаружении некачественной детали).
Особенно важна роль ABB BDD110 HNLP205879R1 в системах безопасности SIL 2 (по стандарту IEC 61508) — например, в системах защиты турбин паровых электростанций (мониторинг положения аварийных клапанов) или в реактивных сосудах химических заводов (контроль закрытия люков доступа). Каждый канал ABB BDD110 HNLP205879R1 имеет встроенную защиту от коротких замыканий и перегрева — при превышении допустимых параметров модуль автоматически ограничивает ток или отключает группу каналов, предотвращая повреждение себя и подключенного оборудования.
Каждый ABB BDD110 HNLP205879R1 проходит строгие заводские тесты на соответствие стандартам ABB и IEC, включая проверку на термостойкость, вибрацию и электромагнитную совместимость (EMC). Дополнительным преимуществом ABB BDD110 HNLP205879R1 является компактный дизайн (ширина 40 мм), который позволяет монтировать несколько модулей в одном шасси Advant OCS без перегрева, экономя пространство в шкафу управления.
ABB BDD110 HNLP205879R1 также поддерживает функции расширенной диагностики: через программное обеспечение ABB Control Builder Advant можно отслеживать состояние каждой группы каналов (наличие сигнала, наличие короткого замыкания, исправность кабеля) и получать уведомления о неисправностях (например, обрыв кабеля к фотоэлементу). Это позволяет операторам быстро выявлять проблемы и устранять их, сокращая время простоя. Модуль ABB BDD110 HNLP205879R1 коммуницирует с контроллером Advant OCS через избыточную шину DCS, что гарантирует непрерывную передачу данных даже при временных сбоях в сети — критически важно для систем с нулевым допуском к простою (например, котлы ТЭС, компрессорные станции газопроводов).
Компактность и надежность делают ABB BDD110 HNLP205879R1 подходящим для легаси-систем ABB Advant OCS, которые все еще широко используются в крупных промышленных объектах. Модуль полностью совместим с существующими компонентами Advant OCS (контроллеры, панели оператора, ПО), что избеждает необходимости полной модернизации и снижает эксплуатационные затраты.
Технические параметры
- Тип модуля: 16-канальный цифровой входной модуль (DI) для ABB Advant OCS
- Электрические характеристики:
- Тип сигнала: Дифференциальные или однополярные цифровые сигналы (ON/OFF)
- Номинальное напряжение сигнала: 24 В DC (диапазон 18–30 В DC)
- Максимальный входной ток на канал: 10 мА
- Уровни сигнала: Лог. 0 (≤ 5 В), Лог. 1 (≥ 11 В)
- Защитные функции:
- Защита от коротких замыканий (токовое ограничение до 15 мА на группу каналов)
- Защита от электромагнитных помех (соответствует EN 61000-6-2)
- Изоляция: Групповая гальваническая изоляция 250 В АС (4 канала в группу)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси ABB Advant OCS)
- Габариты (Ш×В×Г): 40 × 180 × 120 мм
- Питание: Питается от шасси ABB Advant OCS (24 В DC, текущий расход ≤ 120 мА)
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры ABB Advant OCS, программное обеспечение ABB Control Builder Advant, промышленные датчики с выходом 24 В DC.
Преимущества и особенности
- Групповая изоляция для защиты от помех: Гальваническая изоляция 250 В АС по группам каналов делает ABB BDD110 HNLP205879R1 устойчивым к перепадам потенциалом и электромагнитным помехам, что критично для сложных промышленных сетей.
- Уровень безопасности SIL 2: Сертификация IEC 61508 (SIL 2) подтверждает, что модуль соответствует требованиям к снижению опасных сбоев, что необходимо для систем защиты критического оборудования (турбины, реактивные сосуда).
- Компактность: Ширина 40 мм позволяет монтировать до 9 модулей ABB BDD110 HNLP205879R1 в стандартном шасси Advant OCS (ширина 360 мм), экономя пространство в шкафу управления.
- Расширенная диагностика: Автоматическое выявление неисправностей (короткое замыкание, обрыв кабеля) и отправка уведомлений в DCS ускоряет устранение проблем, снижая время простоя.
- Надежность в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C и сертификация ATEX Zone 2 делают ABB BDD110 HNLP205879R1 подходящим для эксплуатации в тяжелых и опасных средах (например, северные нефтегазовые объекты).
Примеры применения в отраслях
- Энергетика (ТЭС): В котлах тепловых электростанций ABB BDD110 HNLP205879R1 собирает сигналы от лимитных выключателей (контроль уровня воды в котле) и датчиков температуры (переключение на резервный нагреватель при превышении порога). При снижении уровня воды ниже допустимого модуль передаёт сигнал в контроллер Advant OCS, который останавливает подачу топлива, предотвращая перегрев котла.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов ABB BDD110 HNLP205879R1 контролирует сигналы от датчиков вибрации (аварийное остановление компрессора при превышении вибрации) и фотоэлементов (детекция наличия газа в опасной зоне). Данные передаются в SCADA-систему, позволяя операторам своевременно реагировать на аномалии.
- Химическая промышленность: В реактивных сосудах для производства пластиков ABB BDD110 HNLP205879R1 собирает сигналы от датчиков закрытия люков (запуск реакции только при полностью закрытых люках) и кнопок аварийного остановки (непосредственное прекращение подачи реагентов). Это гарантирует безопасность персонала и предотвращает выброс токсичных веществ.
- Металлургия: В цехах прокатки стали ABB BDD110 HNLP205879R1 собирает сигналы от датчиков положения листа стали (синхронизация движения с валами прокатки) и кнопок оператора (остановка линии при обнаружении брака). Модуль обеспечивает непрерывность процесса и предотвращает повреждение оборудования.
Сравнение с конкурентами
Сравним ABB BDD110 HNLP205879R1 с аналогичными 16-канальными цифровыми входными модулями для легаси-DCS — Siemens S7-400 SM 421 и Honeywell TDC 3000 DI Module:
| Параметр | ABB BDD110 HNLP205879R1 | Siemens S7-400 SM 421 | Honeywell TDC 3000 DI Module |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Изоляция | Групповая (4 канала, 250 В АС) | Групповая (8 каналов, 250 В АС) | Групповая (8 каналов, 250 В АС) |
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Задержка реакции | ≤ 1 мс | ≤ 2 мс | ≤ 1.5 мс |
| Совместимость с DCS | ABB Advant OCS | Siemens PCS 7 | Honeywell TDC 3000 |
| Сертификация ATEX | Да (Zone 2) | Нет | Да (Zone 2) |
| Цена (примерная) | Средняя | Высокая | Средняя |
Преимущество ABB BDD110 HNLP205879R1 — это более мелкая группа изоляции (4 канала против 8 у конкурентов), что уменьшает влияние сбоя одной группы на остальные каналы. Кроме того, модуль имеет лучшую совместимость с легаси-системой ABB Advant OCS и более низкую задержку реакции, чем Siemens SM 421, что критично для систем с требованиями к реальному времени.
Рекомендации по выбору
- Выбирайте ABB BDD110 HNLP205879R1, если используете систему ABB Advant OCS — модуль гарантирует идеальную совместимость и стабильную работу с существующей инфраструктурой, без адаптеров.
- Остановитесь на ABB BDD110 HNLP205879R1, если ваша система требует SIL 2 и защиты от электромагнитных помех (например, вблизи трансформаторов, электродвигателей) — групповая изоляция по 4 каналам обеспечивает высокую устойчивость.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) ABB BDD110 HNLP205879R1 является合规ным решением, в то время как Siemens SM 421 не имеет соответствующей сертификации.
- Для систем с требованиями к быстрой реакции (задержка ≤ 1 мс) ABB BDD110 HNLP205879R1 подходит лучше, чем Honeywell TDC 3000 DI Module (задержка 1.5 мс), особенно в процессах с высокой скоростью.
Меры предосторожности
- Проверка питания: Перед подключением ABB BDD110 HNLP205879R1 убедитесь, что напряжение сигналов соответствует 18–30 В DC — использование другого напряжения приведет к повреждению каналов.
- Подключение датчиков: Соблюдайте полярность при подключении датчиков — неправильная полярность может привести к ложным сигналам (например, индикатор «сигнал есть» при отсутствии датчика).
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с ABB BDD110 HNLP205879R1 (вентиляторы) — перегрев снижает стабильность работы модуля.
- Регулярная диагностика: Проверяйте состояние каналов через Control Builder Advant — аномалии (например, постоянный сигнал «Лог. 1» без подключения датчика) могут указывать на неисправность модуля или кабеля.
- Обновление прошивки: При использовании поддерживающих модификаций Advant OCS обновляйте прошивку ABB BDD110 HNLP205879R1 через официальное ПО ABB — это исправляет ошибки и улучшает совместимость с новыми версиями DCS.
