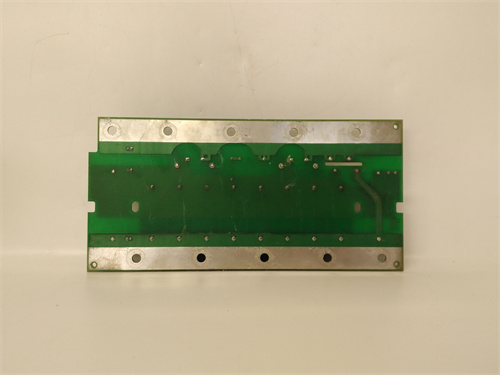

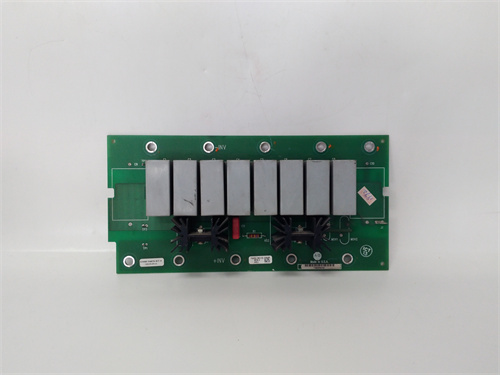

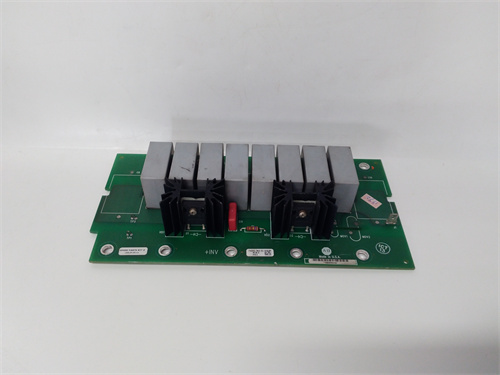

ABB BINT-12C | Плата интерфейса Advant, 12 слотов, в наличии

Описание

3. Product Introduction

Старая добрая Advant. Системы, которые до сих пор крутят насосы на магистральных нефтепроводах, управляют котлами на ТЭЦ и следят за реакторами на химзаводах. И когда в такой системе «ложится» крейт S100, первое, что смотрят — жива ли плата BINT-12C. Без нее контроллер видит только процессорный модуль, а все дискретные и аналоговые сигналы остаются «в тени».

BINT-12C — это мозг крейта S100. Она устанавливается в крайний левый слот (обычно слот 0) и берет на себя всю коммуникацию между контроллером (Advant Controller 31, 41 или 70) и модулями ввода-вывода (типа DSBC, DSDI, DSAI и других). Плата принимает команды от процессора по высокоскоростной шине Advant, преобразует их во внутренний протокол крейта и собирает данные от модулей обратно. Без BINT-12C вся стойка — просто набор железа.

Честно говоря, BINT-12C — устройство с одной слабостью: возраст. Электролитические конденсаторы на плате питания и драйверы шины со временем деградируют. Симптомы могут быть разными: от редких ошибок «I/O comm fault» до полного «зависания» крейта, который лечится только перезагрузкой. И если у вас нет запасной платы, простой системы может затянуться на недели — поиск оригинальной BINT-12C на вторичном рынке задача нетривиальная.

4. SOP Quality Transparency (Процесс контроля качества)

BINT-12C — плата критическая. Отказ в процессе работы может привести к потере управления. Наш QA построен на многолетнем опыте восстановления этой серии:

1. Входной контроль. Вскрытие корпуса в ESD-зоне. Визуальный осмотр:
   • Состояние электролитических конденсаторов (вздутие, подтек).
   • Состояние драйверов шины (микросхемы 75176 или аналоги — нередко «выгорают» из-за внешних наводок).
   • Целостность разъемов (разъем подключения к контроллеру и разъемы на модули I/O).
   • Отсутствие следов коррозии или перегрева.
2. Замена «слабых мест» (превентивный ремонт). Мы не продаем BINT-12C «как есть». Каждая плата проходит:
   • Полную замену всех электролитических конденсаторов на японские аналоги (105 °C, 10 000 часов).
   • Замену драйверов шины (RS-485/RS-422) на новые, с повышенной защитой от ESD.
   • Проверку и при необходимости замену стабилизаторов напряжения (5 В, ±12 В).
3. Функциональное тестирование. Подключение к тестовому стенду на базе Advant Controller 31 (или эмулятора) с полной конфигурацией:
   • Загрузка 12 модулей I/O (дискретные входы, дискретные выходы, аналоговые).
   • Циклический опрос всех каналов в течение 4 часов.
   • Искусственное создание ошибок (отключение модуля, кратковременное пропадание питания) — контроль восстановления связи.
4. Электрические тесты.
   • Измерение уровней сигналов на шине (осциллограф). Драйверы должны выдавать чистый меандр без завалов фронтов.
   • Проверка изоляции между цепями питания и шиной связи (500 В, 1 мин).
   • Тест стабильности питания при перепадах входного напряжения.
5. Упаковка. Плата упаковывается в антистатический пакет с ESD-маркировкой. В комплекте:
   • Протокол тестирования с указанием времени прогона и подписью инженера.
   • Стикер с датой восстановления и отметкой о замененных компонентах.

5. Technical Pitfalls Guide (Технические подводные камни)

BINT-12C — устройство с нюансами, которые я выявил за годы эксплуатации Advant:

• Проблема «плавающей» шины. Симптом: система работает, но периодически выдает ошибку «I/O bus error», и модули I/O «пропадают» на несколько секунд. Частая причина — деградация драйверов шины (микросхемы 75176) или ослабление контакта в разъеме подключения к контроллеру. Диагностируется только осциллографом в режиме реального времени. Мы заменяем драйверы на всех восстанавливаемых платах, даже если визуально они выглядят исправно.
• Конфликт адресации при замене. BINT-12C имеет перемычки (DIP-переключатели) для настройки адреса крейта на шине Advant. Если при замене платы вы не установите перемычки в положение, соответствующее старой плате, контроллер не увидит крейт или будет видеть его с другим номером. Перед заменой обязательно сфотографируйте или запишите положение перемычек на старой плате.
• Проблема с питанием модулей. BINT-12C распределяет питание по шине крейта. Если у вас в стойке установлены «прожорливые» модули (например, аналоговые выходы с нагрузкой), суммарный ток может превысить допустимый. Симптом — плата периодически перезагружается или выдает ошибку «Power fail». Решение — либо уменьшить нагрузку, либо использовать дополнительный модуль питания в крейте (если конструкция позволяет). Мы проверяем плату с максимальной нагрузкой, но на объекте ситуация может быть другой.
• ESD-чувствительность. BINT-12C — одна из самых чувствительных к статике плат в линейке Advant. Если вы работаете с ней без заземления (особенно в сухом помещении), один разряд может «убить» драйвер шины или процессорный элемент. При монтаже обязательно используйте антистатический браслет или хотя бы касайтесь заземленного корпуса шкафа перед тем, как брать плату.

6. Key Technical Specifications

7. Key Selling Points

• Прямая замена без изменения конфигурации. BINT-12C — это оригинальный артикул ABB. При замене с сохранением положения DIP-переключателей контроллер видит крейт как родной, без необходимости перекомпиляции проекта или перенастройки.
• Превентивное продление ресурса. Полная замена электролитических конденсаторов и драйверов шины. Устраняем главные причины отказов плат 1995–2005 годов выпуска. Реальный ресурс после восстановления — 7–10 лет.
• Полное функциональное тестирование. Каждая плата проходит 4-часовой прогон на стенде с реальным контроллером Advant и 12 модулями I/O. Исключаем «плавающие» дефекты, которые не ловятся кратковременной проверкой.
• Снижение времени простоя. Склад в Москве, отправка в день оплаты. Для срочных случаев — курьерская доставка по Москве и области за 2–4 часа. Предоставляем консультацию по настройке перемычек и диагностике.
• ⚠️ НЕ подходит для: систем на базе AC800M с крейтами S800. BINT-12C — только для Advant Controller 31/41/70 и крейтов S100. Для AC800M используются другие интерфейсные модули (CI801, CI854 и т.д.).

8. FAQ

Вопрос: Как понять, что проблема именно в BINT-12C, а не в контроллере или модулях I/O?
Ответ: По опыту скажу:

• Если контроллер видит другие крейты, а этот конкретный — нет (или выдает ошибку «I/O config mismatch») — скорее всего, проблема в BINT-12C или в кабеле связи.
• Если при включении крейта индикаторы на BINT-12C не загораются или горят в хаотичном режиме — проблема в питании платы или в ней самой.
• Если модули I/O периодически «пропадают» и появляются — вероятно, деградация драйверов шины на BINT-12C.
  Самый надежный метод: заведомо исправная BINT-12C. Если с ней крейт работает — проблема в старой плате.

Вопрос: Нужно ли программировать BINT-12C после замены?
Ответ: Нет, BINT-12C не требует программирования. Все настройки — аппаратные (DIP-переключатели адреса). После установки платы и подачи питания контроллер сам определит конфигурацию крейта (при условии, что проект загружен в контроллер). Единственное, что нужно сделать — перенести положение перемычек со старой платы на новую.

Вопрос: Как правильно выставить адрес на BINT-12C?
Ответ: Адрес задается DIP-переключателями (обычно S1 или SW1). Каждый переключатель соответствует биту адреса (1, 2, 4, 8). Некоторые переключатели могут отвечать за другие функции (например, скорость обмена). Перед заменой обязательно сфотографируйте старую плату или запишите положение всех переключателей. Если у вас нет старой платы, адрес можно определить из документации к проекту или из конфигурации контроллера (через диагностическую программу). Мы при продаже можем помочь с определением адреса, если вы предоставите информацию о системе.

Вопрос: У меня крейт S100 с BINT-12C. Могу ли я добавить модули питания в крейт?
Ответ: Да, для S100 существуют модули питания (типа PS-12). Они устанавливаются в отдельные слоты и обеспечивают питание для «прожорливых» модулей (аналоговые выходы, модули связи). BINT-12C в таком случае используется только для управления шиной, а питание модулей берется от внешнего блока. Если у вас в крейте более 8 модулей или есть аналоговые выходы с токовой нагрузкой, я рекомендую использовать дополнительный модуль питания.

Вопрос: Что означают индикаторы на BINT-12C?
Ответ: Стандартная индикация:

• Power (зеленый) — наличие питания 5 В на плате.
• Run (зеленый) — плата работает, связь с контроллером установлена.
• Error (красный) — ошибка шины или конфигурации.
• Bus (желтый/зеленый) — активность обмена по шине (мигает при передаче данных).
  Если горит только Power, а Run не загорается — проблема в связи с контроллером. Если горит Error — проверьте адрес и кабель связи.

Вопрос: Можно ли использовать BINT-12C с Advant Controller 70?
Ответ: Да, BINT-12C полностью совместима с AC70. Но учтите, что AC70 — более производительная система, и для достижения максимальной скорости обмена может потребоваться настройка скорости на BINT-12C (обычно через отдельный переключатель). В большинстве случаев стандартные настройки работают корректно.

Вопрос: У вас есть платы с завода (new) или только восстановленные?
Ответ: Честно скажу: «новых» BINT-12C в заводской упаковке практически не осталось. ABB сняла Advant Controller с активной поддержки более 10 лет назад. Если вам предлагают «new» — это либо складские остатки сомнительного хранения, либо перемаркировка. Мы продаем платы после полного восстановления: замена всех конденсаторов, драйверов шины, стабилизаторов. Гарантия — 1 год. По надежности они превосходят «новые-старые» запасы, у которых конденсаторы высохли за годы хранения.
