Описание
CHBX01L

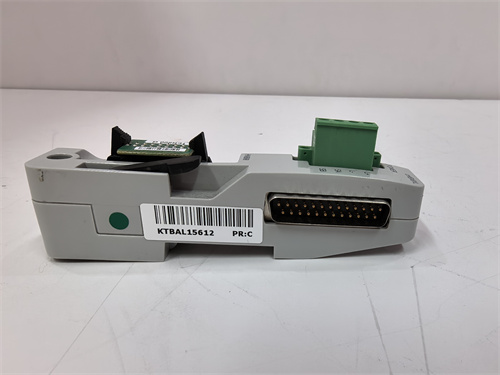

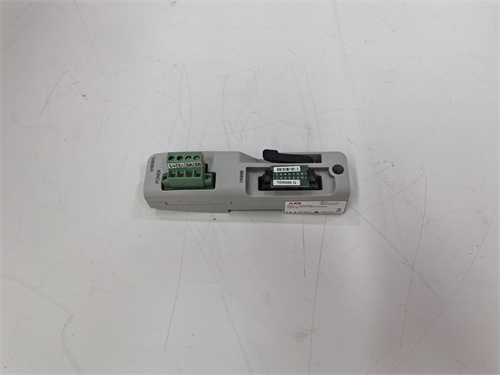

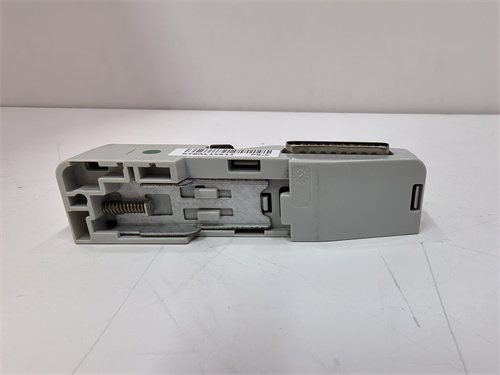

Общая характеристика продукта: ABB CHBX01L 2VAA008574R1
Первым делом рассмотрим промышленный шасси (раму) для модулей I/O — ABB CHBX01L 2VAA008574R1, относящийся к серии ABB AC 500-S Safety I/O Racks (специализирующейся на структурированных решениях для размещения и питания модулей автоматизации и безопасности в критических промышленных средах). Это устройство предназначено для интеграции модулей цифровых/аналоговых входов/выходов (DI, DO, AI, AO) и коммуникационных модулей ABB AC 500-S, обеспечивая стабильную подачу питания, высокоскоростную внутреннюю связь и механическую защиту компонентов. ABB CHBX01L 2VAA008574R1 выделяется компактным дизайном, поддержкой до 10 модулей одновременно и соответствием требованиям безопасности, становясь ключевым элементом для систем управления и безопасности на объектах нефтегаза, химической промышленности, энергетики и пищевого производства.
ABB CHBX01L 2VAA008574R1 гарантирует надежную работу всей системы модулей даже при перегрузке: например, на нефтегазовой рефинии шасси размещает 8 модулей (4 модуля DI620, 2 модуля TA524, 1 модуль SCYC51220, 1 модуль питания) для управления системой аварийного останова (ESD). Благодаря внутренней шине Backplane Bus (скорость передачи 100 Мбит/с) ABB CHBX01L 2VAA008574R1 обеспечивает синхронную передачу данных между модулями и контроллером ABB SC520M, без задержек или потерь информации. Стабильная подача питания (24 В DC, с защитой от перепадов и коротких замыканий) также защищает модули от повреждения, что критично для непрерывного функционирования систем безопасности.
Особенно стоит отметить, что ABB CHBX01L 2VAA008574R1 поддерживает “горячее заменение” модулей — при отказе одного компонента его можно заменить без отключения всего шасси, что минимизирует время простоя системы. Компактные габариты (ширина 150 мм, глубина 200 мм) также позволяют монтировать шасси в стандартные 19-дюймовые распределительные шкафы, экономя пространство. Полную информацию о ABB CHBX01L 2VAA008574R1, включая технические спецификации, схемы монтажа и совместимые модули, можно найти по ссылке: [ссылка на продукт ABB CHBX01L 2VAA008574R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB CHBX01L 2VAA008574R1
Технические характеристики ABB CHBX01L 2VAA008574R1 соответствуют стандартам IEC 60947 (электрические аппараты для промышленности), IEC 61508 (системы безопасности SIL 2) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленное шасси для модулей I/O, серия ABB AC 500-S Safety I/O Racks |
| Основные параметры | • Количество слотов для модулей: 10 (включая 1 слот для модуля питания) • Тип монтажа: 19-дюймовое rack-mount (для распределительных шкафов) • Внутренняя шина: Backplane Bus AC 500-S (100 Мбит/с, для передачи данных и питания) • Совместимые модули: ABB AC 500-S (DI620, TA524, SCYC51220, SC520M) |
| Питание | • Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC) • Максимальная мощность: 150 Вт (для питания 10 модулей) • Защита: От короткого замыкания (ток ограничен ≤10 А), от перепадов напряжения (зазорное устройство) • Модуль питания: Требуется отдельный модуль питания ABB PM510 (входит в комплект или приобретается отдельно) |
| Механические параметры | • Габариты (Ш×В×Г): 150 мм × 130 мм × 200 мм (ширина × высота × глубина) • Вес (без модулей): ~1.2 кг • Материал корпуса: Алюминиево-стальной сплав (теплоотвод, механическая прочность) • Класс защиты: IP20 (для внутреннего монтажа в шкафу) |
| Параметры безопасности | • Категория SIL: Поддерживает системы SIL 2 (при использовании с модулями AC 500-S) • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс) • Среднее время между отказами (MTBF): ≥500 000 часов |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤30 Г (пulse duration 11 ms) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 1), RoHS, соответствие IEC 61508 (SIL 2), IEC 60947-1. |
Преимущества и особенности ABB CHBX01L 2VAA008574R1
-
Гибкость и масштабируемость
Поддержка до 10 модулей позволяет ABB CHBX01L 2VAA008574R1 адаптироваться к различным требованиям системы — от небольших установок (3–4 модуля) до сложных комплексов (10 модулей для управления несколькими линиями производства). В отличие от конкурентных шасси Siemens S7-1500 UR2 (8 слотов) или Rockwell Allen-Bradley 1756-A10 (10 слотов, но большие габариты), ABB CHBX01L 2VAA008574R1 сочетает компактность и масштабируемость, что удобно для шкафов с ограниченным пространством. -
Отказоустойчивость и “горячее заменение”
Встроенная защита питания (от коротких замыканий, перепадов) и поддержка “горячего заменения” модулей делают ABB CHBX01L 2VAA008574R1 отказоустойчивым: при отказе модуля его можно заменить без остановки шасси, что критично для объектов с непрерывным производством (например, нефтегазовые рефинии, где остановка на 1 час стоит ≥$50 000). Высокий MTBF (≥500 000 часов) также подтверждает долговечность шасси. -
Синхронная передача данных и совместимость с ABB
Высокоскоростная внутренняя шина Backplane Bus (100 Мбит/с) обеспечивает ABB CHBX01L 2VAA008574R1 синхронную передачу данных между модулями и контроллерами ABB AC 500-S (SC520M, SC530M). Полная совместимость с модулями ABB (DI, DO, AI, AO, коммуникационные) устраняет проблемы с несовместимостью — не требуется подбирать адаптеры или модифицировать систему, что сокращает время коммиссиирования. -
Компактность и удобство монтажа
Компактные габариты (150 × 130 × 200 мм) и 19-дюймовое монтирование позволяют устанавливать ABB CHBX01L 2VAA008574R1 в стандартные распределительные шкафы, экономя пространство. Легкая конструкция (1.2 кг без модулей) также упрощает транспортировку и монтаж — достаточно 1–2 инженеров для установки шасси в шкаф.
Примеры применения ABB CHBX01L 2VAA008574R1
- Нефтегазовая рефиния: Система аварийного останова (ESD)
На нефтегазовой рефинии ABB CHBX01L 2VAA008574R1 используется для размещения 8 модулей системы ESD:
- Шасси включает 4 модуля DI620 (цифровые входы для аварийных кнопок), 2 модуля TA524 (аналоговые входы для сенсоров давления), 1 модуль SCYC51220 (коммуникации с SCADA) и 1 модуль питания PM510;
- Внутренняя шина Backplane Bus обеспечивает передачу данных между модулями и контроллером SC520M за ≤1 мс, что гарантирует мгновенную реакцию при аварии;
- При отказе модуля DI620 его заменяют через “горячее заменение” — система ESD продолжает работать, без остановки рефинии;
- Компактность шасси позволяет установить его в небольшом шкафу рядом с линией трубопроводов, сокращая длину кабелей.
- Химический завод: Управление реакторами
В химическом заводе ABB CHBX01L 2VAA008574R1 размещает 7 модулей для управления 3 реакторами:
- Модули включают 2 DI620 (концевики положения клапанов), 2 TA524 (температура, уровень), 1 DO810 (цифровые выходы для нагревателей), 1 AO810 (аналоговые выходы для регулирующих клапанов) и 1 модуль питания;
- Защита питания от коротких замыканий предотвращает повреждение модулей при контакте с химическими жидкостями;
- Данные передаются через шину в контроллер SC530M — операторы отслеживают параметры реакторов в SCADA System 800xA;
- Устойчивость к вибрации (≤5.9 м/с²) позволяет шасси работать рядом с насосами, без искажений данных.
- Пищевая промышленность: Контроль линии упаковки
В пищевом заводе ABB CHBX01L 2VAA008574R1 размещает 5 модулей для управления линией упаковки продуктов:
- Модули включают 2 DI620 (датчики присутствия продукции), 1 TA524 (температура упаковочного материала), 1 DO810 (управление конвеером) и 1 модуль питания;
- Класс защиты IP20 защищает шасси от пыли и влажности в производственном цехе;
- Легкая монтажа в 19-дюймовый шкаф позволяет интегрировать шасси в существующую систему автоматизации;
- Совместимость с модулями ABB упрощает модернизацию — при расширении линии достаточно добавить новые модули в свободные слоты.
Сравнение с конкурентами
Сравним ABB CHBX01L 2VAA008574R1 с шасси Siemens S7-1500 UR2 (6ES7592-1AM00-0XA0) и Rockwell Allen-Bradley 1756-A10:
| Параметр | ABB CHBX01L 2VAA008574R1 | Siemens S7-1500 UR2 | Rockwell 1756-A10 |
|---|---|---|---|
| Количество слотов | 10 (1 для питания) | 8 (1 для питания) | 10 (1 для питания) |
| Габариты (Ш×В×Г) | 150×130×200 мм | 150×140×210 мм | 160×170×250 мм |
| Вес (без модулей) | ~1.2 кг | ~1.5 кг | ~2.0 кг |
| Максимальная мощность | 150 Вт | 120 Вт | 200 Вт |
| “Горячее заменение” | Да (все модули) | Да (только некоторые модули) | Да (все модули) |
| Совместимость с SIL | SIL 2 | SIL 2 | SIL 2 |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB CHBX01L 2VAA008574R1 превосходит конкурентов по компактности, весу и поддержке “горячего заменения” всех модулей, что делает его оптимальным для объектов с ограниченным пространством и требованиями к непрерывной работе. По сравнению с Siemens S7-1500 UR2 он предлагает больше слотов и мощность; по сравнению с Rockwell 1756-A10 — более низкую стоимость и компактность, сохраняя при этом отказоустойчивость и совместимость с системами безопасности.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB CHBX01L 2VAA008574R1 если:
- Требуется шасси для модулей ABB AC 500-S (DI, DO, AI, AO, коммуникационные) с поддержкой до 10 компонентов.
- Работаете с системами безопасности SIL 2 (нефтегаз, химия) и нуждаетесь в “горячем заменении” модулей.
- Имеется ограниченное пространство в шкафу — компактные габариты шасси подходят для 19-дюймовых установок.
-
Эксплуатация:
- Используйте только модули ABB AC 500-S и модуль питания PM510 — несовместимые компоненты могут привести к повреждению шасси или потере данных.
- Регулярно проверяйте состояние модуля питания — низкое напряжение (ниже 19.2 В DC) снижает производительность внутренней шины.
- При замене модуля через “горячее заменение” убедитесь, что руки сухие и нет статического заряда — это предотвращает повреждение электронных компонентов.
