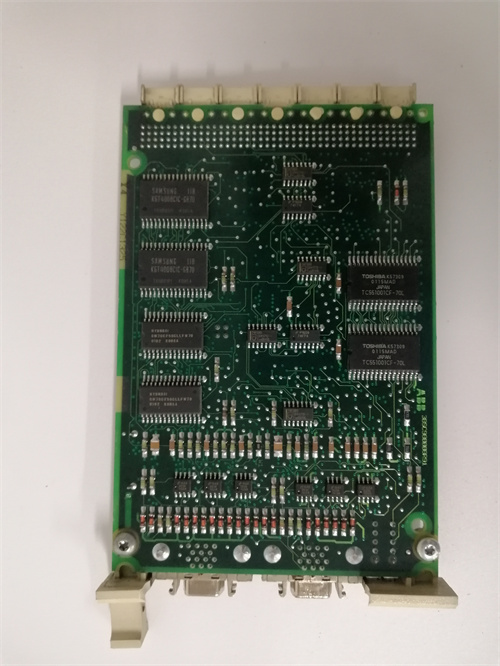

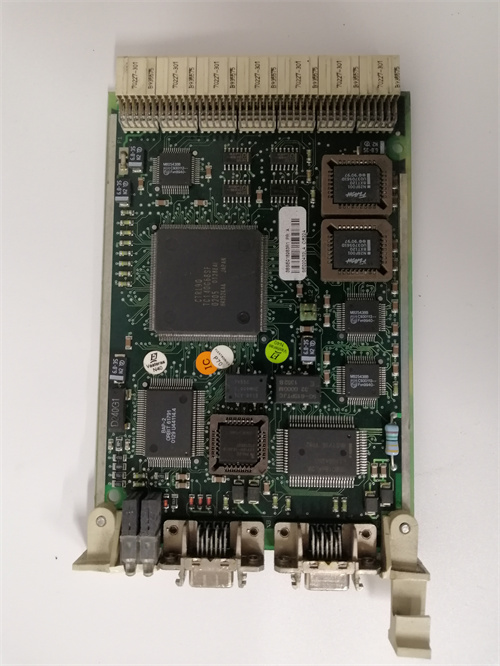

ABB CI520V1

Описание

CI520V1

Общая информация о продукте ABB CI520V1

Технические параметры ABB CI520V1

• Тип устройства: Комбинированный модуль цифровых входов/выходов (DI/DO), линейки ABB Advant OCS, артикул CI520V1.

Параметры цифровых входов (DI)

• Количество входов: 16 независимых каналов (группы по 4 для оптимизации фильтрации);
• Тип входных сигналов: Постоянный ток (DC);
• Диапазон входного напряжения: 19,2–30 В DC (устойчивый к перепадам);
• Ток входа (при активном сигнале): 2,5–10 мА (гарантированное обнаружение сигнала);
• Уровни сигнала:
  • Логический “1” (активный): ≥19,2 В DC;
  • Логический “0” (неактивный): ≤5 В DC;
• Фильтрация помех: Регулируемый цифровой фильтр (0,1–100 мс) для подавления импульсных помех;
• Время отклика: ≤1 мс (при отключении фильтра) / ≤100 мс (при максимальной фильтрации).

Параметры цифровых выходов (DO)

• Количество выходов: 16 независимых каналов (отключаемые по каналу);
• Тип выходных сигналов: Открытый коллектор (sinking) или источник (sourcing) — конфигурируемый;
• Номинальное напряжение выходов: 24 В DC (±10%);
• Максимальный ток на выход: 0,5 А/канал (общий ток по группе 4 канала — ≤2 А);
• Время коммутации: ≤1 мс (включение/отключение);
• Защита выходов: Защита от короткого замыкания (автоматическое отключение канала при перегреве, восстановление после устранения неполадки).

Параметры коммуникации и эксплуатации

• Интерфейс с контроллером: Внутренняя шина шасси ABB Advant OCS (Profinet-compatible, скорость передачи до 100 Мбит/с);
• Диагностика: Встроенная самодиагностика (ошибки питания, неисправность канала, короткое замыкание на выходе) с передачей данных в контроллер;
• Питание: От шасси ABB Advant OCS (5 В DC, максимальный ток — 1,2 А);
• Класс защиты: IP20 (защита от пыли и предметов диаметром >12 мм);
• Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
• Устойчивость к вибрациям: 5–150 Гц (амплитуда 0,15 мм, по стандарту IEC 60068-2-6);
• Материал корпуса: Пластик PC/ABS (прочный, устойчивый к химическим средам);
• Размеры: 100 мм × 80 мм × 25 мм (длина × ширина × толщина);
• Вес: ≈0,2 кг;
• Сертификации: IEC 61000-6-2, EN 55011, CE, UL 508, RoHS.

Преимущества и особенности ABB CI520V1

1. Гибкость использования каналов и конфигурации
   Комбинация 16 входов и 16 выходов в одном модуле позволяет ABB CI520V1 заменить два отдельных модуля (отдельный DI и отдельный DO), экономя место в шкафу и снижая стоимость. Возможность конфигурировать выходы как “открытый коллектор” или “источник” делает модуль совместимым с различными исполнительными механизмами: от контакторов с подключением к минусу (sinking) до светодиодных индикаторов с подключением к плюсу (sourcing). Например, для пищевой линии ABB CI520V1 можно настроить выходы 1–4 как “источник” (управление световыми сигналами) и выходы 5–8 как “открытый коллектор” (управление контакторами конвейера) — без необходимости дополнительных адаптеров. В отличие от модулей с фиксированной конфигурацией выходов (например, Siemens SM323), ABB CI520V1 адаптируется к изменениям оборудования, что упрощает модернизацию.
2. Надежность и комплексная защита
   Комплексная защита входов (от перепадов напряжения до 60 В DC) и выходов (от короткого замыкания) делает ABB CI520V1 устойчивым к ошибкам монтажа и электроавариям. При коротком замыкании на выходе модуль автоматически отключает поврежденный канал, сохраняя работоспособность остальных — критично для систем, где отключение всей линии управления приведет к остановке производства. Класс immunity IEC 61000-6-2 гарантирует работу модуля вблизи мощных электродвигателей или трансформаторов (например, в металлургических цехах), где уровень электромагнитных помех высок.
3. Легкая интеграция и горячая замена
   Модуль полностью совместим с шасси ABB Advant OCS и контроллерами ABB PM861K01 — при установке он автоматически распознается контроллером, а настройки (фильтрация, конфигурация выходов) выполняются через ПО ABB Control Builder. Это устраняет ручную конфигурацию и сокращает время монтажа. Функция “горячей замены” позволяет заменить неисправный ABB CI520V1 без отключения шасси: оператор извлекает модуль и вставляет новый, а контроллер восстанавливает настройки из памяти. Для непрерывных производств (например, фармацевтическая линия с синтезом лекарств) это означает отсутствие потерь из-за остановки.

Примеры применения ABB CI520V1

1. Промышленное производство: Управление линией сборки электроники

• Входы: 1–10 — датчики приближения (фиксируют наличие плат на конвейере), 11–16 — кнопки оператора (старт/стоп, сброс ошибки);
• Выходы: 1–3 — контакторы конвейера (движение, ускорение, остановка), 4–6 — приводы манипуляторов (перемещение плат), 7–10 — световые сигналы (статус: зеленый — работа, желтый — ожидание, красный — ошибка);
• Работа: При сигнале “плат нет” от датчика 5 ABB CI520V1 передает данные в контроллер, который через модуль отключает конвейер (выход 1) и включает желтый сигнал (выход 8). При нажатии кнопки “старт” (вход 11) контроллер отправляет команду на включение конвейера (выход 1) и зеленый сигнал (выход 7).

2. Логистика: Управление автоматическим складом

• Входы: 1–4 — датчики открытия/закрытия ворот, 5–8 — датчики presencia людей (защита от запирания), 9–16 — кнопки управления (открыть/закрыть ворота, срочный останов);
• Выходы: 1–2 — приводы ворот (открыть/закрыть), 3–4 — блокировочные механизмы (запрет открытия при опасности), 5–6 — световые сигналы (красный — ворота закрыты, зеленый — открыты);
• Работа: При нажатии кнопки “открыть” (вход 9) и отсутствии людей (датчики 5–8 не активны) ABB CI520V1 через контроллер отправляет команду на включение привода (выход 1) и зеленый сигнал (выход 6). При появлении человека в зоне ворот (датчик 5 активен) модуль передает сигнал в контроллер, который останавливает привод (выход 1) и включает красный сигнал (выход 5).

3. Пищевая промышленность: Управление печами для выпечки

• Входы: 1–6 — датчики уровня теста в бункерах, 7–12 — датчики температуры двери печи (закрыта/открыта), 13–16 — кнопки оператора (старт печки, открыть дверь);
• Выходы: 1–2 — приводы двери печи (открыть/закрыть), 3–4 — контакторы нагревателей (включить/отключить), 5–6 — сигналы готовности (зеленый — печень готова, красный — температура ниже уставки);
• Работа: При достижении уставки температуры (сигнал от термоблока, передаваемый через контроллер) ABB CI520V1 включает зеленый сигнал (выход 5). При нажатии кнопки “открыть дверь” (вход 13) и закрытом состоянии двери (датчик 7 активен) модуль отправляет команду на открытие привода (выход 1) и отключение нагревателей (выход 3).

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Системы с смешанными дискретными задачами: Для линий сборки, складов или пищевых производств, где нужно одновременно собирать сигналы из сенсоров и управлять исполнителями — ABB CI520V1 с 16 DI/16 DO экономит место и стоимость по сравнению с двумя отдельными модулями.
2. Устройства с разной конфигурацией выходов: Если исполнительные механизмы требуют как “sinking”, так и “sourcing” (например, световые сигналы + контакторы) — конфигурируемые выходы ABB CI520V1 избавляют от необходимости дополнительных адаптеров
