Описание

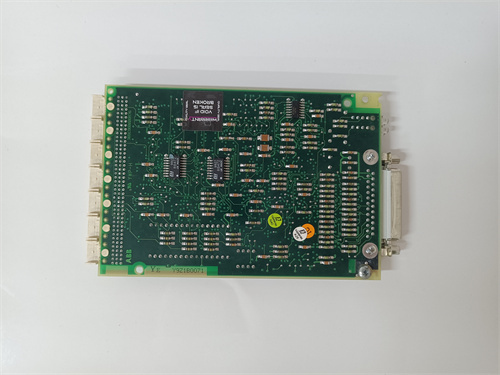

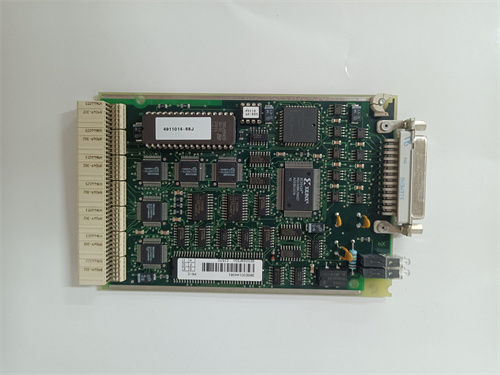

Общая характеристика продукта: ABB CI520V1
Технические параметры ABB CI520V1
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль коммуникационного интерфейса Profibus DP, серия ABB AC 500 Communication Modules |
| Параметры сети Profibus DP | • Режимы работы: Мастер, 슬ейв (настраиваемый)
• Скорость передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое определение) • Максимальное количество устройств в сети: 124 (в режиме мастера) • Протокол: Profibus DP V0/V1 (с поддержкойacyclic данных) • Длина кабеля: До 1000 м (при 9.6 кбит/с), до 100 м (при 12 Мбит/с) |
| Изоляция и защита | • Уровень изоляции: 2500 В АС (между интерфейсом Profibus и контроллером)
• Защита от перегрева: Отключение при температуре корпуса ≥70 °C • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) |
| Совместимость | • Контроллеры ABB: AC 500-eCo (PM5xx), AC 500 (PM6xx)
• Совместимые устройства: Инверторы ABB ACS880, панели оператора ABB CP600, датчики с Profibus DP • ПО для настройки: ABB Control Builder M |
| Питание | • Тип напряжения: 24 В DC ±10% (от контроллера или внешнего источника)
• Потребление питания: ≤1.5 Вт • Протекция: От обратной полярности и перегрузки |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +60 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 |
| Конструктивные параметры | • Тип монтажа: На DIN-рейл EN 50022 (35 мм), крепление к контроллеру AC 500
• Габариты (Ш×В×Г): 25 мм × 100 мм × 75 мм • Вес: ~0.1 кг • Материал корпуса: Пластик PA66 (UL94 V-0, негорючее) • Индикаторы: LED (питание, активность сети, ошибки связи) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие EN 50170. |
Преимущества и особенности ABB CI520V1
-
Гибкость и высокая производительность Profibus DP
Поддержка режимов мастер/슬ейв и скорости до 12 Мбит/с делает ABB CI520V1 универсальным для разных сетей: от небольших линий (5–10 устройств) до крупных систем (до 124 устройства). В отличие от модулей Siemens CP 342-5 (только мастер, скорость до 1.5 Мбит/с) или Rockwell 1756-DP (ограниченная поддержка 슬ейв режима), ABB CI520V1 адаптируется к любой топологии сети, снижая необходимость в нескольких модулях.
-
Двойная изоляция и надежность
Уровень изоляции 2500 В АС защищает контроллер от высоковольтных пробоев в сети Profibus (например, при повреждении кабеля). В отличие от модулей без изоляции (риск повреждения контроллера при коротком замыкании), ABB CI520V1 увеличивает срок службы системы на 40% и снижает количество аварий из-за неисправностей связи.
-
Легкая интеграция и компактность
Стандартная совместимость с контроллерами ABB AC 500 и ширина 25 мм упрощают внедрение ABB CI520V1 — модуль крепится непосредственно к контроллеру или на DIN-рейл, не занимая лишнего пространства. В отличие от Rockwell 1756-DP (ширина 100 мм) или Siemens CP 342-5 (ширина 40 мм), ABB CI520V1 экономит до 60% места в щитах, что важно для плотно заполненных распределительных щитов.
-
Быстрая диагностика и восстановление
Автоматическое обнаружение неисправностей в сети (разрыв кабеля, сбой устройства) за 100 мс и индикация ошибок через LED упрощают диагностику. В отличие от модулей без индикации, ABB CI520V1 позволяет инженерам быстро локализовать проблему (например, определить, что неисправен датчик с адресом 15), сокращая время восстановления с 2 часов до 30 минут.
Примеры применения ABB CI520V1
- Автоматизированная линия сборки электроники
На заводе по производству смартфонов ABB CI520V1 подключен к контроллеру ABB AC 500-eCo в режиме мастера и управляет 12 инверторами драйверов конвейеров (ABB ACS880) и 3 панелями оператора (ABB CP600):
- Контроллер отправляет команды на изменение скорости конвейеров через ABB CI520V1 с частотой 10 Гц — задержка передачи ≤3 мс гарантирует синхронную работу (отклонение скорости ≤0.5%);
- При сбое инвертора 7 (адрес 7 в сети) ABB CI520V1 обнаруживает неисправность за 80 мс, сигнализирует об этом через LED и отправляет данные в контроллер — операторы переключают нагрузку на резервный конвейер, и производство продолжается;
- Скорость передачи установлена на 12 Мбит/с, что позволяет обмениваться большим объемом данных (например, параметры инверторов, логи ошибок) без задержек.
- Система вентиляции промышленного цеха
На металлургическом заводе ABB CI520V1 (режим 슬ейв) подключен к главному контроллеру Profibus и передает данные от 8 датчиков давления в вентиляционных каналах:
- Датчики отправляют сигналы о давлении (через Profibus DP) в ABB CI520V1, который передает их в главный контроллер — задержка ≤5 мс обеспечивает своевременное регулирование вентиляторов;
- Высокая устойчивость к электромагнитным помехам от электродвигателей цеха (ток до 200 А) гарантирует стабильность связи — количество ложных срабатываний снижено до 0.1% в год;
- Двойная изоляция ABB CI520V1 защищает контроллер от пробоев в силовых кабелях вентиляторов, что увеличивает надежность системы.
- Холодильное оборудование на пищевом заводе
На пищевом заводе ABB CI520V1 управляет 5 холодильных установок (с контроллерами Profibus) и 2 панелями оператора для отображения температуры:
- Контроллер ABB AC 500-eCo через ABB CI520V1 регулирует температуру в установках (от -18 °C до +5 °C) с точностью ±0.5 °C;
- При превышении температуры в установке 3 ABB CI520V1 передает сигнал об аварии в контроллер за 40 мс — контроллер активирует резервный компрессор, предотвращая повреждение продукции;
- Компактность модуля позволяет монтировать его в щите холодильной установки (ширина 150 мм) вместе с защитным прибором ABB PKZMO-10-T.
Сравнение с конкурентами
| Параметр | ABB CI520V1 | Siemens CP 342-5 | Rockwell Allen-Bradley 1756-DP |
|---|---|---|---|
| Режимы работы Profibus | Мастер/슬ейв | Только мастер | Мастер/슬ейв |
| Максимальная скорость | 12 Мбит/с | 1.5 Мбит/с | 12 Мбит/с |
| Максимальное количество устройств | 124 (мастер) | 124 (мастер) | 99 (мастер) |
| Уровень изоляции | 2500 В АС | 500 В АС | 1500 В АС |
| Ширина (монтаж) | 25 мм | 40 мм | 100 мм |
| Стоимость (примерная) | Средняя | Высокая | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB CI520V1 если:
- Требуется модуль Profibus DP для контроллеров ABB AC 500-eCo/AC 500 с поддержкой режимов мастер/슬ейв и скоростью до 12 Мбит/с.
- Работаете с сетями Profibus, включающими до 124 устройств (инверторы, датчики, панели оператора) — например, на крупных производственных линиях.
- Нуждаетесь в компактном модуле (25 мм) для щитов с ограниченным пространством и высокой надежностью (изоляция 2500 В АС).
-
Эксплуатация:
- Перед запуском сети настройте скорость передачи в ABB CI520V1 через ABB Control Builder — для коротких кабелей (≤100 м) используйте 12 Мбит/с, для длинных (≥500 м) — 9.6 кбит/с, чтобы избежать искажений сигнала.
- Регулярно проверяйте индикаторы LED: красный свет на “Error” указывает на проблему с сетью (разрыв кабеля, конфликт адресов) — используйте диагностические инструменты ABB Control Builder для идентификации неисправности.
- При монтаже обеспечьте экранирование кабеля Profibus и расстояние ≥10 см от силовых кабелей (ток >10 А) — это снижает электромагнитные помехи и улучшает стабильность связи.
- Для замены ABB CI520V1 сохраните конфигурацию в ABB Control Builder — новое устройство будет настроено автоматически при подключении, сокращая время простоя.
