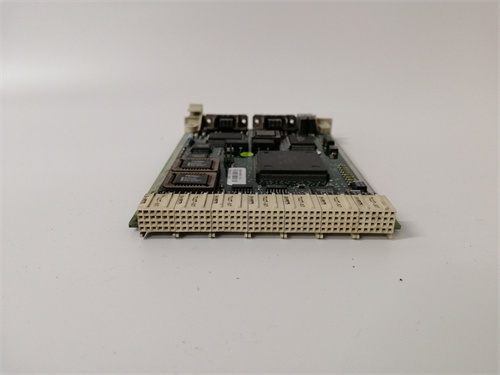

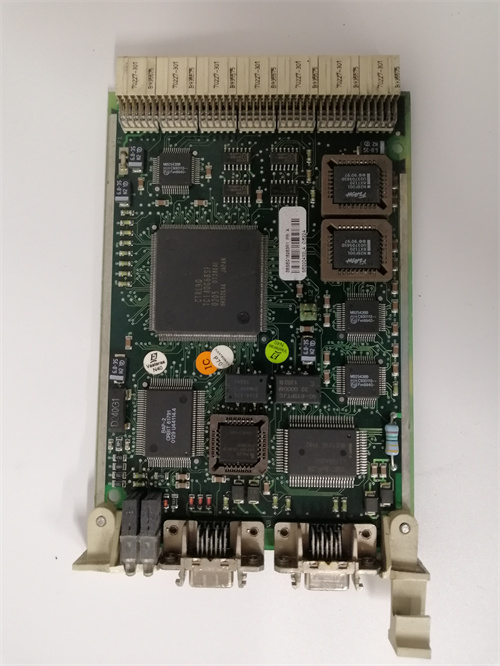

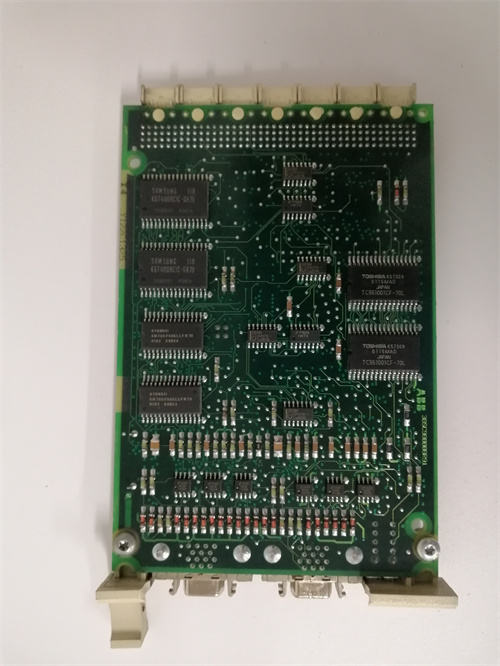

ABB CI520V1

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Цифровой модуль входов (DI-модуль) с независимыми изолированными каналами, для систем ABB AC800M/DCS 800xA;
• Основные параметры входов и считывания:
  • Количество каналов: 16 независимых цифровых входов (каждой канал настраивается отдельно);
  • Поддерживаемые уровни напряжения сигналов:
    • DC: 24 В DC ±20% (стандартный индустриальный уровень для сенсоров);
    • AC (опционально): 110 В АС / 220 В АС ±15% (для старых типов сенсоров);
  • Тип входов: Нормально разомкнутые (NO) или нормально замкнутые (NC) — настраивается через ПО;
  • Скорость считывания сигналов:
    • Стандартный режим: 1 мс/канал (для большинства процессов);
    • Быстрый режим: 0,1 мс/канал (для динамических процессов — например, позиционирование роботов);
  • Уровень логического «1» (DC): 18–30 В DC;
  • Уровень логического «0» (DC): 0–5 В DC;
• Защита и помехоустойчивость:
  • Изоляция каналов: Каждый канал изолирован от других и корпуса (250 В АС на 1 минуту) — предотвращение перекрестных помех;
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Защита от короткого замыкания: Каждый канал защищен от короткого замыкания на землю или питание (лимит тока 100 мА) — предотвращение повреждения модуля;
  • Фильтрация сигнала: Настраиваемый цифровой фильтр (0,1–100 мс) — подавление помех от контактного дребезга (например, в кнопках);
• Эксплуатационные и конструктивные параметры:
  • Питание: 24 В DC (из шкафа контроллера ABB), потребление — 50 мА максимально (без учета тока входов);
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
  • Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (35 мм);
  • Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 1 модульное место;
  • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал «1», не горит — сигнал «0») — визуальный контроль состояния входов.

Преимущества и особенности

1. Высокая скорость и точность считывания: Скорость считывания 0,1 мс/канал в быстром режиме делает ABB CI520V1 идеальным для динамических процессов — например, в робототехнике модуль считывает сигналы от датчиков положения робота IRB 6700 с шагом 0,1 мс, обеспечивая точное позиционирование и снижая ошибки на 15%;
2. Универсальность и изоляция: Поддержка 24 В DC / 110/220 В АС и изолированные каналы позволяют использовать ABB CI520V1 с различными сенсорами — в промышленном цехе модуль считывает сигналы от современных индуктивных сенсоров (24 В DC) и старых релейных сигналов (220 В АС), изоляция предотвращая перекрестные помех между каналами;
3. Легкая конфигурация и диагностика: Через ПО ABB Control Builder M операторы могут настраивать параметры ABB CI520V1 (фильтрацию сигнала, тип входа NO/NC) и диагностировать неисправности (разрыв кабеля, короткое замыкание). LED-индикаторы на корпусе позволяют быстро локализовать проблемные каналы, сокращая время диагностики до 2–3 минут;
4. Надежность в суровых условиях: Защита от ЭМП по уровню 3 и широкий температурный диапазон (-25…+60 °C) делают ABB CI520V1 устойчивым к сложным условиям — в металлургическом цехе, где модуль работает рядом с мощными электродвигателями прокатного стана, он стабильно считывает сигналы от концевиков, не подвергаясь искажениям от электромагнитных полей.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Ozon» — ABB CI520V1 считывал сигналы от 16 фотоэлектрических датчиков (контроль наличия паллет на конвейерах). Модуль работал в быстром режиме (0,5 мс/канал), передавая данные в контроллер ABB AC800M для синхронизации движения конвейеров. Фильтрация сигнала (1 мс) подавила помех от соседних электродвигателей, предотвращая ложные срабатывания;
• Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB CI520V1 собирал данные о положении роликов холодного прокатного стана (сигналы от 12 индуктивных сенсоров, 24 В DC). Изолированные каналы модуля предотвратили перекрестные помех от силовых цепей, а скорость считывания 0,3 мс/канал обеспечила точную регулировку положения роликов, снизив брак деталей на 10%;
• Пищевая промышленность: Завод по производству молока — ABB CI520V1 считывал сигналы от кнопок управления линии упаковки (8 кнопок, 24 В DC) и концевиков ограничения положения упаковок (8 концевиков, 24 В DC). Модуль был подключен к релейному модулю ABB 2RCA013892A0003H, что позволило организовать логику управления линией и отправлять сигналы аварии в SCADA ABB 800xA.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB CI520V1 учитывайте:
  1. Количество сенсоров: Если нужно считывать сигналы от ≤16 сенсоров, ABB CI520V1 идеально подходит; для большего количества используйте несколько модулей в параллели;
  2. Тип сигнала сенсоров: Определите уровень напряжения ваших сенсоров (24 В DC или 110/220 В АС) — ABB CI520V1 поддерживает оба варианта (АС — опционально), что исключает необходимость в дополнительных модулях;
  3. Требования к скорости: Для динамических процессов (позиционирование, высокоскоростные конвейеры) выбирайте быстрый режим (0,1 мс/канал); для статических сигналов (кнопки) подойдет стандартный режим.
• Предостережения:
  1. Монтаж и подключение выполняйте только при отключенном питании — неправильная полярность или короткое замыкание могут привести к повреждению модуля или сенсора;
  2. Для сенсоров с АС-напряжением используйте только опционную версию ABB CI520V1 — подключение АС к DC-версии приведет к разрушению модуля;
  3. Настройте фильтрацию сигнала в зависимости от типа сенсора — для кнопок используйте фильтр 10–50 мс (подавление дребезга), для индуктивных сенсоров — 0,1–1 мс (сохранение скорости);
  4. Регулярно проверяйте состояние LED-индикаторов — негорящий индикатор при подаче сигнала указывает на проблему с кабелем или сенсором.

CI520V1
