Name: ABB CI522A 3BSE018283R1 - XINYEDA
Brand: ABB
Price: 3599.00 RUB
Availability: InStock

Описание

Общая характеристика продукта

Первым делом рассмотрим промышленный коммуникационный интерфейсный модуль ABB — модель CI522A 3BSE018283R1, предназначенный для обеспечения связи между контроллерами ABB AC 800M и внешними устройствами через протокол Profibus DP. Это устройство относится к серии ABB Communication Interface Modules и широко применяется в энергетике (связь с системами защиты турбин), нефтегазовой промышленности (коммуникация с датчиками давления на добывающих платформах) и металлургии (обмен данными с приводами прокатных валиков), где требуется надежная передача данных в реальном времени, защита against электромагнитных помех и совместимость с промышленным оборудованием сторонних производителей.

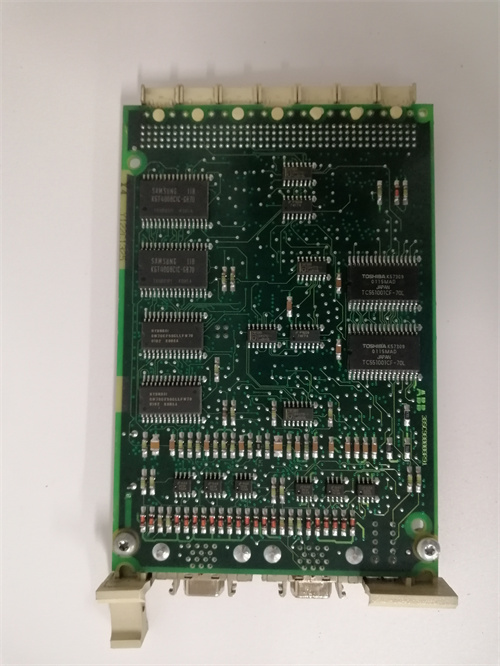

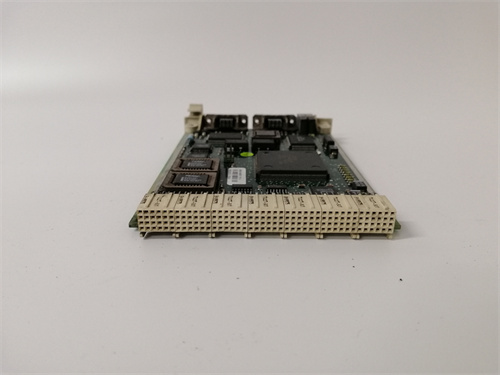

ABB CI522A 3BSE018283R1 представляет собой модуль с двойным интерфейсом Profibus DP (мастер/слейв режимы) и шиной связи с контроллером ABB AC 800M. Модуль поддерживает скорости передачи данных от 9.6 кбит/с до 12 Мбит/с, что позволяет адаптировать его к требованиям различных систем — от низкоскоростных сенсоров до высокоскоростных приводов.

Особенно стоит отметить, что ABB CI522A 3BSE018283R1 оснащен функцией изоляции Profibus-линий (2500 В АС) и защитой against короткого замыкания в сети, что критично для работы в условиях с высоким уровнем интерференций (например, рядом с электродвигателями или трансформаторами). Также ABB CI522A 3BSE018283R1 поддерживает горячую замену (hot-swap), что позволяет заменить модуль без остановки системы — важно для объектов с нулевым временем простоя (например, атомные электростанции). Полную информацию о ABB CI522A 3BSE018283R1, включая руководства по конфигурации, схемы подключения и примеры сетевых топологий, можно найти по ссылке: [ссылка на продукт ABB CI522A 3BSE018283R1] (при получении окончательной ссылки она будет вставлена в это место).

Параметры продукта

Технические параметры ABB CI522A 3BSE018283R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB CI522A 3BSE018283R1]):

Коммуникационные характеристики:
- Протокол: Profibus DP (версия V1, поддерживает DP-V0, DP-V1);
- Режимы работы: Мастер, слейв (можно переключать через конфигурацию);
- Скорость передачи данных: 9.6 кбит/с – 12 Мбит/с (автоматическое определение или ручная настройка);
- Количество подключаемых устройств: До 124 слейв-устройств (в режиме мастера);
- Латентность передачи: ≤1 мс (при скорости 12 Мбит/с);
- Интерфейсы: 2 портa Profibus DP (RS485, на штыревые разъемы).
Электрические характеристики:
- Питание: DC 24 В ±10% (21.6–26.4 В);
- Потребляемый ток: ≤100 мА;
- Изоляция: 2500 В АС (между Profibus-линиями и питанием, между Profibus-портами);
- Класс электромагнитной совместимости (EMC): Класс 3 (IEC 61000-6-2);
- Защита against короткого замыкания: Встроенный полупроводниковый фуз (автоматическое восстановление).
Конструктивные и эксплуатационные характеристики:
- Тип монтажа: Вставной в шкаф контроллера ABB AC 800M (совместим с рамами PM860/PM861);
- Габариты: 45 × 100 × 150 мм (ширина × высота × глубина);
- Класс защиты (IP): IP20 (для внутреннего монтажа в шкаф);
- Температурный диапазон работы: 0 °C до +60 °C;
- Влажность: ≤95% (без конденсации);
- Индикаторы: LED статуса питания (зеленый), LED статуса Profibus (зеленый – связь установлена, красный – ошибка), LED активности передачи (желтый);
- Срок службы (MTBF): ≥200 000 часов;
- Вес: ~300 г.

Преимущества и особенности

Гибкие Режимы Работы и Совместимость: ABB CI522A 3BSE018283R1 поддерживает как режим мастера, так и слейв Profibus DP, что позволяет интегрировать его в различные сетевые топологии — например, в нефтегазовой промышленности модуль работает в режиме мастера, управляя 50 датчиками давления (слейв-устройствами), а в металлургии — в режиме слейв, получая команды от PLC Siemens S7-400 (мастер). Это универсальность делает модуль подходящим для смешанных систем с оборудованием разных производителей.
Надежность Передачи Данных и Защита: Изоляция 2500 В АС и защита against короткого замыкания у ABB CI522A 3BSE018283R1 гарантируют стабильную работу даже в условиях сильных электромагнитных помех — например, в энергетических объектах рядом с турбинами модуль не подвержен искажениям сигнала, а в случае короткого замыкания в Profibus- линии автоматически восстанавливает связь без замены компонентов.
Горячая Замена и Высокая Надежность: Функция hot-swap у ABB CI522A 3BSE018283R1 позволяет заменить модуль при отказе без остановки системы — например, в атомной электростанции это предотвращает аварийные остановки и сокращает потери от простоя. Высокий класс надежности (MTBF ≥200 000 часов) обеспечивает длительную эксплуатацию без обслуживания, что критично для удаленных объектов (например, морские добывающие платформы).
Простота Конфигурации и Диагностики: Модуль ABB CI522A 3BSE018283R1 настраивается через программное обеспечение ABB Control Builder M — оператор может через единую среду выбрать режим работы (мастер/слейв), задать скорость передачи и отобразить состояние сети. LED-индикаторы позволяют быстро определить проблему: красный LED Profibus сигнализирует о разрыве линии, а желтый — о активной передаче данных, что сокращает время поиска неисправностей.
Совместимость с Системами ABB: ABB CI522A 3BSE018283R1 идеально интегрируется с контроллером ABB PPC907BE 3BHE024577R0101 и модулями I/O ABB UBC717AE01 HIEE300927R0101 — данные от Profibus-устройств поступают напрямую в контроллер, а команды от операторской панели ABB TP854 3BSE025349R1 передаются через модуль к внешним приводам. Это гарантирует минимальную латентность и отсутствие конфликтов в системе.

Примеры применения в отраслях

Коммуникационный модуль ABB CI522A 3BSE018283R1 широко используется в системах промышленной связи:

Энергетика (турбинная установка мощностью 500 МВт): Связь с системами защиты и мониторинга — ABB CI522A 3BSE018283R1 работает в режиме слейва, подключенный к PLC Siemens S7-400 (мастер) через Profibus DP. Модуль передает данные о состоянии турбины (температура, давление, скорость) от модулей I/O ABB UBC717AE01 в PLC, а также получает команды на регулировку клапанов. Изоляция 2500 В АС защищает сигналы against помех от высоковольтных линий станции, а горячая замена позволяет обслуживать модуль без остановки турбины.
Нефтегазовая промышленность (морская добывающая платформа): Управление датчиками и насосами — ABB CI522A 3BSE018283R1 работает в режиме мастера, подключенный к 30 датчикам уровня нефти (слейв-устройства, Profibus DP) и 10 насосным приводам. Модуль собирает данные о уровне нефти в резервуарах и передает их в контроллер ABB PPC907BE, который автоматически запускает насосы при достижении максимального уровня. Высокая надежность (MTBF ≥200 000 часов) гарантирует работу в условиях, где обслуживание затруднено.
Металлургия (линия горячей прокатки стали): Обмен данными с приводами валиков — ABB CI522A 3BSE018283R1 работает в режиме мастера, подключенный к 8 приводам прокатных валиков (Siemens Sinamics, Profibus DP). Модуль передает команды от контроллера ABB PPC907BE на регулировку скорости валиков и получает данные о нагрузке на приводы. Скорость передачи 12 Мбит/с обеспечивает латентность ≤1 мс, что критично для точной регулировки толщины листа стали. Защита against короткого замыкания предотвращает отказ системы при повреждении кабеля.

Сравнение с конкурентами

Сравним ABB CI522A 3BSE018283R1 с аналогичными Profibus DP модулями (Siemens CP 342-5, Rockwell Allen-Bradley 1756-DP, Schneider Electric Modicon M340 BMXP342010).

Параметр	ABB CI522A 3BSE018283R1	Siemens CP 342-5	Rockwell 1756-DP
Режимы работы	Мастер, слейв	Только слейв	Только слейв
Скорость передачи	9.6 кбит/с – 12 Мбит/с	9.6 кбит/с – 12 Мбит/с	9.6 кбит/с – 1.5 Мбит/с
Изоляция	2500 В АС	500 В АС	1500 В АС
Горячая замена	Да (hot-swap)	Нет	Нет
Совместимость с контроллерами	ABB AC 800M	Siemens S7-300/400	Rockwell ControlLogix
MTBF	≥200 000 часов	≥150 000 часов	≥120 000 часов

ABB CI522A 3BSE018283R1 выделяется поддержкой двух режимов работы (мастер/слейв) и более высокой изоляцией (2500 В АС), что делает его более универсальным и надежным в условиях сильных помех, чем Siemens CP 342-5 (только слейв) и Rockwell 1756-DP (низкая скорость). Функция hot-swap и высокий MTBF делают его предпочтительным выбором для критических систем с нулевым временем простоя.

Советы по выбору и предостережения

Советы по выбору:
1. Для систем с необходимостью работы в режиме мастера и слейва — выбирайте ABB CI522A 3BSE018283R1, так как он поддерживает оба режима, в отличие от моделей других производителей (только слейв). Это актуально для смешанных сетей, где модуль должен как управлять устройствами, так и получать команды от внешнего PLC.
2. Для объектов с сильными электромагнитными помехами (энергетика, металлургия) — изоляция 2500 В АС ABB CI522A 3BSE018283R1 защищает лучше, чем модули с изоляцией 500–1500 В АС, предотвращая искажения сигнала и отказ системы.
3. Для удаленных или критических объектов (морские платформы, атомные электростанции) — горячая замена и MTBF ≥200 000 часов ABB CI522A 3BSE018283R1 снижают потребность в обслуживании и риск остановок, в отличие от моделей без hot-swap.
Детали по выбору доступны по ссылке: [ссылка на продукт ABB CI522A 3BSE018283R1].
Предостережения:
1. Используйте сертифицированные Profibus-кабели: Для подключения ABB CI522A 3BSE018283R1 применяйте кабели категории Profibus FC (зеленый кабель) с характеристиками阻抗 100–120 Ом. Низкокачественные кабели могут снизить скорость передачи и вызвать сбои в сети.
2. Соблюдайте правила терминации сети: В каждом конце Profibus- линии установите терминатор (120 Ом, 1/4 Вт) — отсутствие терминатора может привести к отражения сигнала и потере данных, особенно при высоких скоростях (≥1.5 Мбит/с).
3. Не превышайте количество подключаемых устройств: В режиме мастера ABB CI522A 3BSE018283R1 поддерживает до 124 слейв-устройств — подключение большего количества приведет к увеличению латентности и снижению надежности. Для расширенных сетей используйте дополнительные модули в режиме репеера.
4. Монтируйте в защищенных шкафах: 尽管 модуль имеет класс IP20, установку ABB CI522A 3BSE018283R1 проводите в шкафах с климат-контролем (температура 0…60 °C) и защита against пыли — перегрев или накопление пыли снизит срок службы и надежность.
