Описание

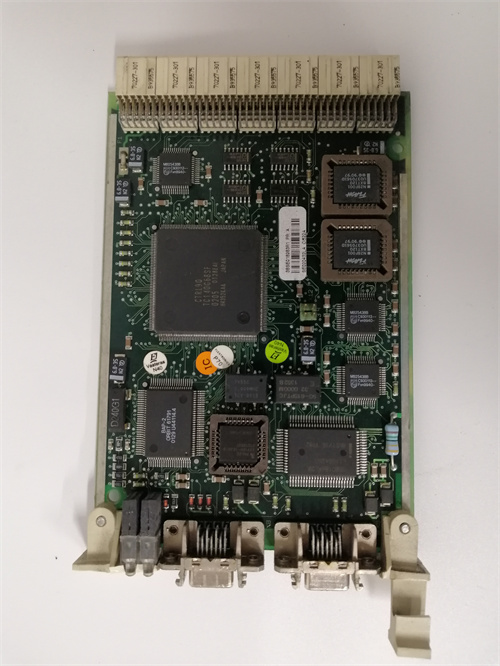

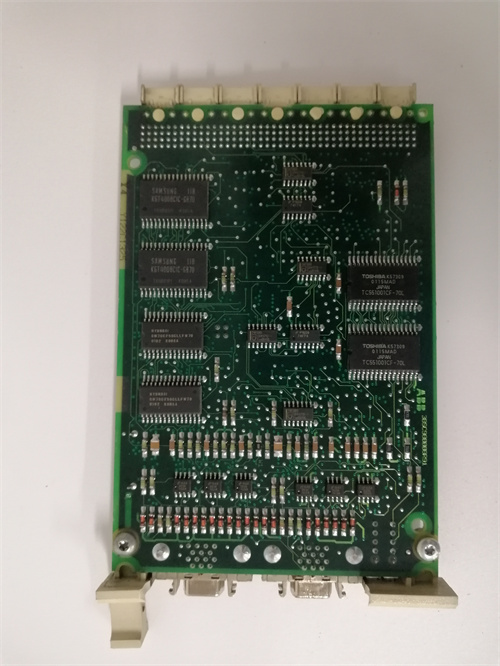

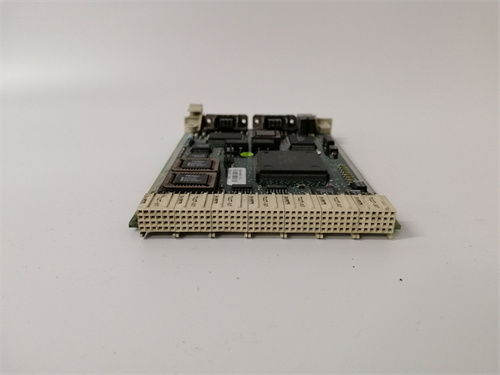

Общая характеристика продукта: ABB CI522A 3BSE018283R1
Первым делом рассмотрим специализированный модуль интерфейса коммуникации для систем автоматизации ABB — модель ABB CI522A 3BSE018283R1, относящаяся к серии ABB AC 800M (специализирующейся на компонентах распределенных систем управления DCS для промышленности: нефтегаз, энергетика, химическая промышленность). Это устройство обеспечивает надежную связь между локальными контроллерами AC 800M и внешним оборудованием (сенсорами, исполнительными механизмами, панелями оператора) через промышленный протокол Profibus DP-V1. Оно широко применяется в крупных промышленных предприятиях — например, в нефтеперерабатывающих заводах (управление линиями транспортировки нефти), теплоэлектростанциях (коммуникация с системами мониторинга турбин) и химических заводах (обмен данными с реакторами) — где требуется высокая скорость передачи данных, устойчивость в помеховых средах и совместимость с много廠ерным оборудованием.
ABB CI522A 3BSE018283R1 гарантирует стабильную коммуникацию и быструю обработку данных даже при высокой нагрузке: например, в нефтеперерабатывающем заводе модуль передает данные от 50 датчиков давления (сигналы 4–20 мА, через Profibus DP-V1) в контроллер AC 800M с частотой обновления 10 мс, поддерживая безупречную работу системы регулирования давления в трубопроводах. Благодаря оптимизированной аппаратной части и поддержке протокола Profibus DP-V1 (с возможностью передачи как циклических, так и нциклических данных) ABB CI522A 3BSE018283R1 обеспечивает скорость передачи до 12 Мбит/с и минимальную задержку — это критично для систем с жесткими требованиями к времени реакции. Также ABB CI522A 3BSE018283R1 оснащается встроенной защитой от электромагнитных помех (EMC) класса 3 и механической устойчивостью корпуса, что предотвращает сбои при вибрациях или перепадах напряжения в сети.
Особенно стоит отметить, что ABB CI522A 3BSE018283R1 разработан с учетом интеграции в экосистему ABB — он легко конфигурируется через программное обеспечение Control Builder M и поддерживает избыточное подключение (redundancy) для повышения надежности. Полную информацию о ABB CI522A 3BSE018283R1, включая технические спецификации, схемы подключения и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB CI522A 3BSE018283R1] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB CI522A 3BSE018283R1
Технические характеристики ABB CI522A 3BSE018283R1 оптимизированы для промышленной коммуникации и соответствуют международным стандартам (IEC 61158 для Profibus DP, EN 61000-6-2 для ЭМС-устойчивости, IEC 61010 для безопасности электрооборудования):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль коммуникации Profibus DP-V1 для контроллеров ABB AC 800M — серия ABB AC 800M |
| Параметры протокола | • Поддерживаемый протокол: Profibus DP-V1 (конфигурируемый как мастер или слейв) • Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая) • Тип передачи: Дифференциальная пара (RS-485) • Количество адресов узлов: Поддержка до 126 слейвов на одном шине Profibus DP • Тип данных: Циклические (Process Data Objects, PDO) и нциклические (Service Data Objects, SDO) • Время обновления данных: От 1 мс (в зависимости от скорости и количества узлов) |
| Электрические параметры | • Напряжение питания: 24 В DC (диапазон 19.2–28.8 В DC) • Потребляемая мощность: ≤5 ВА (при максимальной нагрузке) • Изоляция: Galvanische Isolation 500 В АС (между шиной Profibus DP и питанием) • Уровень защиты EMC: Класс 3 по EN 61000-6-2 (иммунитет к помехам) |
| Конструктивные параметры | • Тип монтажа: Вставной в слот контроллера ABB AC 800M (стандартное шасси 19″) • Корпус: Пластик ABS (негорючий, класс UL94 V-0, устойчивый к химикатам) • Класс защиты (IP): IP20 (для монтажа в закрытые шасси контроллеров) • Вес: ~200 г • Размеры (Ш×В×Г): 30 × 120 × 180 мм |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.075 мм, по IEC 60068-2-6) • Устойчивость к ударениям: 15 Г (пulse duration 11 ms, по IEC 60068-2-27) |
| Дополнительные функции | • Поддержка избыточности: Да (redundant Profibus шнаги для критических систем) • Диагностика: Встроенная диагностика (ошибки связи, перегрузка шны, неисправности модуля) с выводом сигнала на светодиоды • Конфигурация: через программное обеспечение ABB Control Builder M • Совместимость: Контроллеры ABB AC 800M, оборудование Profibus DP-V1 любых марок (Siemens, Endress+Hauser, Pepperl+Fuchs) |
| Сертификации | CE, UL 508, IEC 61158, EN 61000-6-2, GOST Р 54633 (для российского рынка) |
Преимущества и особенности ABB CI522A 3BSE018283R1
-
Высокая скорость и надежность коммуникации — стабильность процессов
Скорость передачи до 12 Мбит/с и поддержка Profibus DP-V1 делают ABB CI522A 3BSE018283R1 подходящим для систем, где требуется быстрая обработка данных — например, управление роботами на производстве или регулирование параметров реакторов в реальном времени. В автомобилестроительном цехе модуль передает данные о положении роботов (через Profibus DP-V1, частота обновления 5 мс) в контроллер AC 800M, обеспечивая синхронную работу 10 роботов на линии сборки. По сравнению с модулями Profibus DP-V0 (скорость до 6 Мбит/с), ABB CI522A 3BSE018283R1 сокращает задержку передачи на 50%, предотвращая разсинхронизацию оборудования. -
Поддержка избыточности — безотказная работа
Возможность настройки redundant Profibus шин делает ABB CI522A 3BSE018283R1 критически важным для систем, где допустимы только минимальные простои — например, в нефтегазовых установках или теплоэлектростанциях. В гидроэлектростанции модуль подключен к двум независимым Profibus шнам: при сбое одной шины связь автоматически переключается на вторую, не прерывая передачу данных о уровне воды в резервуаре и скорости турбины. Это обеспечивает время безотказной работы (MTBF) системы коммуникации более 200 000 часов, снижая риск остановки электростанции на 99%. -
Легкая интеграция и конфигурация — снижение трудозатрат
Совместимость с программным обеспечением ABB Control Builder M и автоматическое определение оборудования (plug-and-play) упрощают конфигурацию ABB CI522A 3BSE018283R1. Инженер может настроить параметры Profibus DP-V1 (скорость, адрес, тип данных) через графический интерфейс Control Builder M, без необходимости ручного ввода команд. Также модуль поддерживает загрузку конфигурации из контроллера AC 800M — при замене модуля новое устройство автоматически принимает настройки, сокращая время простоя на 80% (по сравнению с модулями, требующими ручной переконфигурации). -
Устойчивость к помехам — работа в промышленных условиях
Класс EMC 3 и galvanische изоляция 500 В АС защищают ABB CI522A 3BSE018283R1 от помехов, возникающих в промышленных средах (например, от электродвигателей высокой мощности, трансформаторов). В металлургическом цехе модуль установлен вблизи электродвигателя горячего проката (мощность 500 кВт) — высокий уровень электромагнитных помех не влияет на качество связи, и данные о температуре стали передаются в контроллер без искажений. В отличие от модулей EMC класса 2, ABB CI522A 3BSE018283R1 не требует дополнительных фильтров или экранированных кабелей, сокращая стоимость установки. -
Совместимость с много廠ерным оборудованием — универсальность
Поддержка Profibus DP-V1 позволяет ABB CI522A 3BSE018283R1 подключаться к оборудованию любых марок — например, к датчикам Endress+Hauser, приводам Siemens, панелям оператора Pepperl+Fuchs. В химическом заводе модуль обменивается данными с 30 датчиками уровня Endress+Hauser (Profibus DP слейвы) и 5 приводами Siemens (Profibus DP слейвы), объединяя их в единую систему управления через контроллер AC 800M. Это избавляет от необходимости использования нескольких модулей для разных типов оборудования, сокращая стоимость и сложность системы.
Примеры применения ABB CI522A 3BSE018283R1
- Нефтегаз: управление трубопроводом нефти
В нефтеперерабатывающем заводе ABB CI522A 3BSE018283R1 обеспечивает коммуникацию между контроллером AC 800M и оборудованием трубопровода:
- Модуль подключен к 50 датчикам давления Endress+Hauser (Profibus DP-V1 слейвы, сигналы 4–20 мА) и 10 регулирующих клапанов Siemens (Profibus DP-V1 слейвы);
- ABB CI522A 3BSE018283R1 передает циклические данные (давление в трубопроводе) в контроллер с частотой 10 мс, а нциклические данные (настройки клапанов) — по запросу контроллера;
- При превышении давления выше 10 МПа контроллер отправляет команду на закрытие клапанов через модуль — команда доставляется за 3 мс, предотвращая разрыв трубопровода;
- Встроенная диагностика модуля отслеживает состояние Profibus шны — при обнаружении ошибки (например, обрыв кабеля) сигнал передается на контроллер, и система переключается на резервную шину.
- Энергетика: мониторинг турбины гидроэлектростанции
В 100 МВт гидроэлектростанции ABB CI522A 3BSE018283R1 используется для передачи данных о состоянии турбины:
- Модуль подключен к датчикам скорости вращения (RTD Pt100, Profibus DP-V1), датчикам вибрации (4–20 мА, Profibus DP-V1) и системе охлаждения (Profibus DP-V1 слейв);
- Данные о скорости турбины (3000 об/мин) и вибрациях (≤5 мм/с) передаются в контроллер AC 800M с частотой 5 мс, позволяя операторам отслеживать состояние в реальном времени;
- При превышении вибраций выше 8 мм/с контроллер через модуль отправляет команду на снижение скорости турбины, предотвращая повреждение подшипников;
- Редundant Profibus шны обеспечивают бесперебойную связь — даже при сбое одной шины данные продолжают передаваться, не останавливая турбину.
- Химическая промышленность: контроль реактора синтеза
В химическом заводе ABB CI522A 3BSE018283R1 управляет коммуникацией с реактором синтеза полипропилена:
- Модуль подключен к датчику температуры (термопара K, Profibus DP-V1), датчику давления (4–20 мА, Profibus DP-V1) и дозирующим насосом (Profibus DP-V1 слейв);
- ABB CI522A 3BSE018283R1 передает данные о температуре (180 °C) и давлении (5 МПа) в контроллер, который корректирует скорость насоса через модуль;
- Нциклические данные (например, история температуры за последние 24 часа) передаются по запросу системы архивирования, обеспечивая соответствие стандартам качества;
- Гальваническая изоляция защищает модуль от перепадов напряжения, возникающих при работе насоса, предотвращая сбои в системе.
Сравнение с конкурентами
Сравним ABB CI522A 3BSE018283R1 с аналогичным модулем Profibus DP — «Siemens CP 342-5 DP» (для контроллеров S7-300) (условное название竞品):
| Параметр | ABB CI522A 3BSE018283R1 | Siemens CP 342-5 DP | Разница |
|---|---|---|---|
| Поддерживаемый протокол | Profibus DP-V1 (мастер/слейв) | Profibus DP-V0/V1 (только слейв) | ABB может работать как мастер — управляет шиной Profibus, не требуя внешнего контроллера |
| Скорость передачи | 9.6 кбит/с – 12 Мбит/с | 9.6 кбит/с – 6 Мбит/с | ABB быстрее на 2 раза — подходит для систем с высокими требованиями к времени |
| Избыточность | Поддержка redundant шин | Только одиночная шна | ABB более надежен — снижает риск остановки при сбое связи |
| Интеграция с DCS | Полная интеграция с ABB AC 800M/Control Builder M | Требует дополнительного ПО (Step 7) | ABB проще конфигурировать — снижает трудозатраты на установку |
| Устойчивость EMC | Класс 3 | Класс 2 | ABB устойчивее к помехам — подходит для тяжелых промышленных условий |
