Описание
Общая информация о продукте

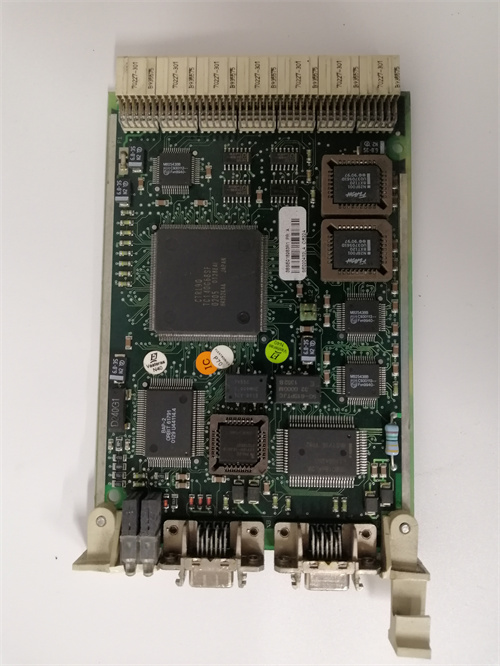

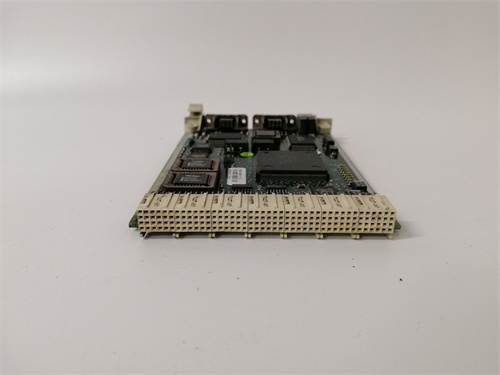

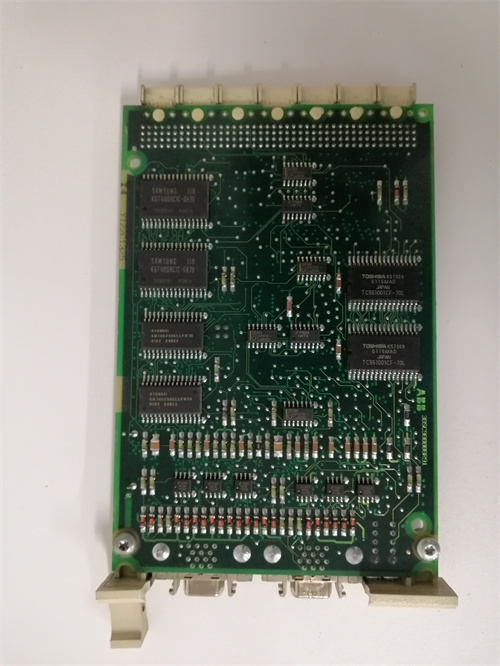

Первым делом познакомимся с устройством ABB CI522A 3BSE018283R1 — это промышленный коммуникационный интерфейсный модуль для систем автоматизации ABB, в частности для контроллеров AC800M и DCS 800xA. Он предназначен для организации надежной связи между центральным контроллером и распределенными модулями I/O (входов/выходов) или сторонним оборудованием (например, инверторами, датчиками) через протокол Profibus DP — критически важно для синхронизации процессов в машиностроении, химической промышленности, энергетике и пищевой промышленности. Ссылка на продукт ABB CI522A 3BSE018283R1 позволяет получить детальную техническую документацию, включая схемы подключения к сети Profibus DP, таблицы параметров коммутации и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB CI522A 3BSE018283R1 отличается высокой отказоустойчивостью и помехоустойчивостью — его экранированная конструкция и поддержка дублирования (redundancy) гарантируют стабильную передачу данных даже в условиях сильных электромагнитных помех (ЭМП) и вибраций, снижая время простоя оборудования. Кроме того, ABB CI522A 3BSE018283R1 полностью совместим с модулями I/O ABB (например, аналоговым модулем ABB PFXA401SF или цифровым модулем ABB ICSF08D1 FPR3323101R1012 24VDC), что упрощает интеграцию в существующие автоматизированные комплексы и не требует дополнительных адаптеров.
Технические параметры продукта
ABB CI522A 3BSE018283R1 имеет технические характеристики, адаптированные для коммуникации через Profibus DP:
- Тип устройства: Коммуникационный интерфейсный модуль (Profibus DP-мастер), для контроллеров ABB AC800M/DCS 800xA;
- Основные параметры коммутации:
- Протокол связи: Profibus DP (конформентный с стандартом EN 50170), поддерживает режимы DP-V0, DP-V1 — DP-V0 для быстрой передачи циклических данных (температура, ток), DP-V1 для нциклических данных (диагностика, настройки);
- Скорость передачи данных: 9,6 кбит/с — 12 Мбит/с (настраиваемая), автоматическая адаптация к скорости сети Profibus DP;
- Максимальное количество подключенных устройств: 124 слейв-устройства (модули I/O, инверторы) в одной сети;
- Максимальное расстояние связи: До 1000 м при скорости 9,6 кбит/с (использование кабеля Profibus DP с двойной экранировкой), до 100 м при скорости 12 Мбит/с;
- Подключение и защита:
- Разъемы: 2 разъема Profibus DP (RJ45 или_SUB-D9) — для организации основного и резервного каналов связи;
- Изоляция: Электрическая изоляция между портами Profibus DP и корпусом (500 В АС на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Дублирование (redundancy): Поддержка 1:1 дублирования модуля — автоматическое переключение на резервный модуль при сбое основного (время переключения <100 мс);
- Эксплуатационные параметры:
- Питание: 24 В DC (из шкафа контроллера ABB), потребление — 150 мА максимально (без учета нагрузки сети);
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием, экранированная конструкция;
- Тип монтажа: DIN-рейка (ширина 35 мм) — занимает 2 модульных места (36 мм по ширине);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — компактный дизайн для плотного размещения;
- Индикаторы: LED-индикаторы на корпусе (зеленый — связь установлена, желтый — передача данных, красный — ошибка коммутации/авария);
- Совместимость:
- Совместимые контроллеры: ABB AC800M (все серии), ABB DCS 800xA;
- Совместимые слейв-устройства: Модули I/O ABB S800, инверторы ABB ACS880, датчики с интерфейсом Profibus DP, стороннее оборудование Siemens Sinamics;
- Поддерживаемое ПО: ABB Control Builder M — для конфигурации Profibus DP, настройки дублирования и диагностики ошибок.
Преимущества и особенности
ABB CI522A 3BSE018283R1 выделяется среди коммуникационных модулей благодаря ряду уникальных преимуществ:
- Высокая надежность и дублирование связи: Поддержка 1:1 дублирования делает ABB CI522A 3BSE018283R1 критически важным для систем с высокими требованиями к непрерывности — например, в химических заводах при управлении реакторами модуль автоматически переключается на резервный канал при сбое основного, без потери данных и остановки процесса. Время переключения <100 мс гарантирует, что контроллер не теряет синхронизацию с модулями I/O;
- Широкая скорость и масштабируемость: Скорость передачи до 12 Мбит/с позволяет ABB CI522A 3BSE018283R1 обрабатывать большие объемы циклических данных (например, параметры 124 модулей I/O одновременно) без задержек. Это актуально для крупных производственных линий (например, прокатные станки с множеством датчиков), где быстрая обратная связь критична для качества продукции;
- Легкая диагностика и обслуживание: LED-индикаторы на корпусе ABB CI522A 3BSE018283R1 позволяют операторам быстро определить состояние сети — например, красный свет сигнализирует о разрыве кабеля или неисправности слейв-устройства. Через ПО ABB Control Builder M можно дистанционно проверять параметры коммутации (скорость, количество подключенных устройств) и логи ошибок, сокращая время поиска проблем до 5–10 минут;
- Помехоустойчивость и универсальность: Экраненная конструкция и высокая изоляция делают ABB CI522A 3BSE018283R1 устойчивым к сильным ЭМП (например, от электродвигателей конвейеров или сварочного оборудования). Совместимость с сторонним оборудованием (Siemens, Rockwell) устраняет ограничения при модернизации существующих систем, не требуя замены всего комплекса автоматизации.
Примеры применения в отраслях
ABB CI522A 3BSE018283R1 широко используется для организации связи в различных промышленных системах:
- Химическая промышленность: Завод по производству пластиков — ABB CI522A 3BSE018283R1 подключил контроллер ABB AC800M к 50 модулям I/O (аналоговые для измерения температуры реакторов, цифровые для управления клапанами) через сеть Profibus DP. Дублирование модуля гарантировало работу системы даже при разрыве основного кабеля, а скорость 12 Мбит/с обеспечивала передачу данных с задержкой <1 мс — это позволило контроллеру быстро корректировать параметры реакции и предотвратить перегрев;
- Машинностроение: Завод по производству станков с ЧПУ — ABB CI522A 3BSE018283R1 организовал связь между DCS 800xA и 30 инверторами ABB ACS880 (управление электродвигателями станков). Модуль передавал команды скорости и получал данные о состоянии инверторов (ток, температура), а диагностика через Control Builder M позволяла операторам своевременно выявлять неисправности (например, заблокированный двигатель) и устранить их без остановки всего цеха;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB CI522A 3BSE018283R1 подключил контроллер AC800M к 20 модулям температуры и давления, размещенным на котлах и турбинах. Максимальное расстояние связи 500 м (при скорости 1,5 Мбит/с) позволило расположить модули вблизи оборудования, а защита от ЭМП снизила влияние помех от силовых цепей турбин.
Сравнение с конкурентами
Для оценки преимуществ ABB CI522A 3BSE018283R1 сравним его с аналогичным коммуникационным модулем — Siemens SIMATIC CP 342-5 (6GK7342-5DA03-0XE0):
| Параметр | ABB CI522A 3BSE018283R1 | Siemens SIMATIC CP 342-5 |
|---|---|---|
| Протокол связи | Profibus DP (DP-V0, DP-V1) | Profibus DP (DP-V0, DP-V1) |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с |
| Дублирование (redundancy) | Да (1:1, время переключения <100 мс) | Да (требует дополнительного модуля) |
| Максимальное количество слейвов | 124 | 124 |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Полная (AC800M, S800 I/O) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB CI522A 3BSE018283R1 имеет преимущество в встроенном дублировании (без дополнительного оборудования), более высокой защите от ЭМП и полной совместимостью с системами ABB. Для предприятий, использующих контроллеры AC800M/DCS 800xA, он является предпочтительным выбором, так как обеспечивает глубокую интеграцию и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB CI522A 3BSE018283R1 учитывайте:
- Тип контроллера ABB: Убедитесь, что ваш контроллер относится к серии AC800M или DCS 800xA — ABB CI522A 3BSE018283R1 не совместим с контроллерами AC500 или сторонними брендами без адаптеров;
- Требования к надежности: Если процесс не допускает остановок (например, химические реакторы, критические энергосистемы), выбирайте конфигурацию с дублированием двух ABB CI522A 3BSE018283R1 — это гарантирует отказоустойчивость связи;
- Расстояние и скорость: Для расстояний >100 м и скорости <1,5 Мбит/с используйте кабель Profibus DP с двойной экранировкой — это предотвратит потерю сигнала и искажения данных.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильная коммутация Profibus DP (например, перепутанные линии A/B) может привести к отсутствию связи и неисправности модуля;
- Используйте только оригинальные кабели Profibus DP и разъемы ABB — некачественные компоненты снизят помехоустойчивость и могут вызвать периодические сбои;
- Регулярно обновляйте прошивку модуля через ABB Control Builder M (не реже 1 раза в год) — обновления исправляют ошибки в протоколах и добавляют поддержку новых слейв-устройств;
- Не превышайте максимальное количество подключенных слейв-устройств (124) — перегрузка сети приведет к увеличению задержки передачи данных и нестабильной работе.
