Описание

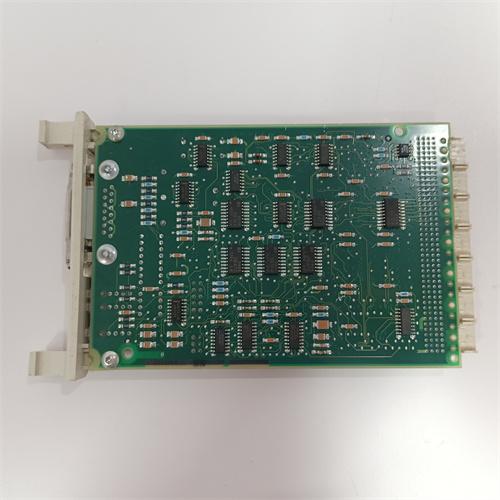

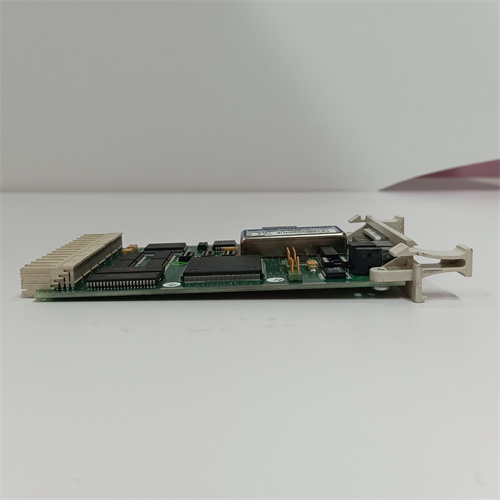

Общая информация о продукте ABB CI532V09
ABB CI532V09 — это промышленный модуль коммуникации для систем автоматизации ABB AC 800M, предназначенный для обеспечения высокоскоростного обмена данными между контроллерами, модулями ввода-вывода и внешними системами через протокол PROFIBUS DP. Этот модуль выступает как мастер-контроллер в сети PROFIBUS, обеспечивая синхронизацию и управление множеством подчиненных устройств (датчиков, приводов, реле) в реальном времени. Благодаря своей надежности ABB CI532V09 широко применяется в автомобильной промышленности, металлургии и пищевых производствах, где требуется стабильная коммуникация в сложных сетях с множеством компонентов. Полная информация о ABB CI532V09, включая руководства по настройке и сертификаты, доступна на официальном ресурсе: [ссылка на ABB CI532V09](здесь будет предоставлен ваша ссылка).
ABB CI532V09 поддерживает высокие скорости передачи данных и оснащен функциями самодиагностики, что позволяет оперативно выявлять неисправности в сети (например, обрыв кабеля или сбой подчиненного устройства). Модуль легко интегрируется с контроллерами ABB AC 800M, обеспечивая прозрачное управление всей системой. Благодаря этому ABB CI532V09 становится ключевым элементом в сетях PROFIBUS, например, при управлении конвейерными линиями на автомобильных заводах или координации работы датчиков на металлургических агрегатах.
Технические параметры ABB CI532V09
Модуль коммуникации ABB CI532V09 характеризуется следующими параметрами:
-
Тип устройства: Модуль PROFIBUS DP Master для контроллеров ABB AC 800M с поддержкой высокоскоростной передачи данных.
-
Параметры связи:
- Протокол: PROFIBUS DP (с поддержкой режимов DP-V0, DP-V1 для расширенных функций);
- Скорость передачи: От 9,6 кбит/с до 12 Мбит/с (настраиваемая);
- Количество подчиненных устройств: До 124 узлов в сети;
- Дистанция передачи: До 1200 м при скорости 9,6 кбит/с (с использованием стандартного кабеля); до 100 м при 12 Мбит/с.
-
Электрические характеристики:
- Питание: 24 В DC ±10%;
- Потребляемый ток: ≤120 мА;
- Изоляция: 2500 В AC (между интерфейсом PROFIBUS и контроллером);
- Защита: От электромагнитных помех (EN 61000-4), статического разряда (ESD) и коротких замыканий в сети.
-
Конструктивные параметры:
- Тип монтажа: В шасси контроллера ABB AC 800M (совместимо с рамами TU846, TU847);
- Габариты: 100 × 160 × 85 мм (ширина × высота × глубина);
- Температурный диапазон работы: -20 °C до +60 °C;
- Степень защиты: IP20 (для монтажа в закрытом электрошкафу).
-
Функциональные возможности:
- Управление: Настройка через программное обеспечение ABB Control Builder M;
- Диагностика: LED-индикаторы состояния сети, логирование ошибок (сбои связи, неисправные подчиненные устройства);
- Ресурсы: Встроенная память для буферизации данных (до 512 КБ);
- Совместимость: Работа с подчиненными устройствами PROFIBUS DP от разных производителей (Siemens, Schneider Electric и др.).
Преимущества и особенности ABB CI532V09
ABB CI532V09 выделяется среди модулей PROFIBUS благодаря следующим характеристикам:
- Высокая скорость и масштабируемость: Поддержка скорости до 12 Мбит/с и до 124 подчиненных устройств позволяет строить крупные сети с минимальной задержкой, что критично для производственных линий с высоким темпом (например, конвейеры в пищевых заводах с производительностью 1000 упаковок в минуту).
- Надежная диагностика: Автоматическое обнаружение неисправностей в сети (обрыв кабеля, сбой датчика) и логирование событий упрощают устранение неполадок, сокращая время простоя оборудования.
- Интеграция с AC 800M: Полная совместимость с контроллерами ABB AC 800M исключает конфликты протоколов и упрощает настройку, что снижает расходы на обучение персонала и наладку системы.
- Устойчивость в агрессивных условиях: Работа в диапазоне -20/+60 °C и защита от электромагнитных помех делают его подходящим для цехов с переменными температурами или рядом с мощными электроприводами (например, металлургические комбинаты).
Примеры применения ABB CI532V09
ABB CI532V09 используется в сферах с крупными сетями PROFIBUS:
- Автомобильные заводы: Управление конвейерными линиями сборки — модуль координирует работу 50+ подчиненных устройств (двигателей конвейеров, датчиков положения деталей), обеспечивая синхронность движения и предотвращая задержки в производстве.
- Металлургические комбинаты: Связь с прокатными станами — ABB CI532V09 обрабатывает сигналы от 30 датчиков толщины листа и передает команды на регулировку приводов, гарантируя точность продукции.
- Логистические центры: Управление системами сортировки посылок — модуль управляет 100+ приводов конвейеров и датчиков баркодов, обеспечивая быструю сортировку с минимальной ошибкой.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens CP 343-5, Schneider Electric Modbus to PROFIBUS Gateway) ABB CI532V09 имеет преимущества:
| Параметр сравнения | ABB CI532V09 | Siemens CP 343-5 | Schneider Electric Gateway |
|---|---|---|---|
| Максимальное количество подчиненных устройств | 124 | 124 | 64 |
| Температурный диапазон | -20 °C до +60 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| Интеграция с контроллерами | Полная совместимость с AC 800M | Совместимо с S7-300/400 | Универсальная (без глубокой интеграции) |
ABB CI532V09 предлагает лучшую устойчивость к низким температурам и глубоку интеграцию с системами ABB, что делает его оптимальным для крупных промышленных сетей.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Крупные сети PROFIBUS: Для систем с 50+ подчиненными устройствами (автомобильные заводы, логистические центры) ABB CI532V09 обеспечивает стабильность и масштабируемость, благодаря поддержке до 124 узлов.
- Агрессивные условия: В цехах с низкими температурами (-20 °C) или интенсивным электромагнитным фоном его устойчивость становится ключевым фактором, в отличие от моделей с ограниченным диапазоном.
- Системы ABB AC 800M: Для контроллеров AC 800M модуль гарантирует无缝 интеграцию, сокращая время настройки и минимизируя риск конфликтов.
Меры предосторожности
- Кабелирование: Использовать только сертифицированные кабели PROFIBUS (тип A) с экранированием — это снижает влияние помех и увеличивает дальность передачи.
- Заземление: Обеспечить правильное заземление экрана кабеля и корпуса модуля — неправильное заземление может привести к искажениям сигнала.
- Регулярная диагностика: Периодически проверять LED-индикаторы и логи ошибок через Control Builder M — это позволяет выявить обрыв кабелей или слабые соединения до полной потери связи.
- Обновление прошивки: Поддерживать актуальную версию прошивки — производители регулярно выпускают обновления с улучшениями в стабильности работы.
CI532V09
