Описание
Общее описание продукта

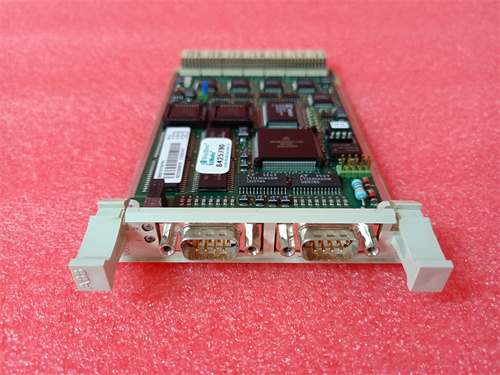

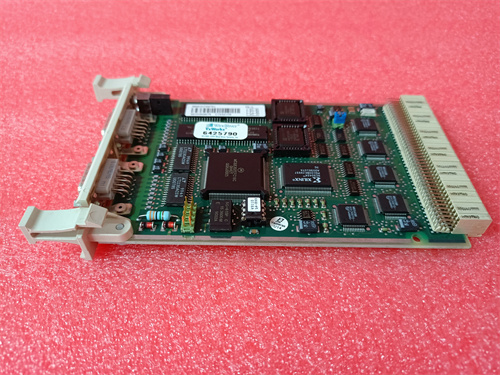

Основным объектом рассмотрения — ABB CI532V09 (ссылка на продукт: [вставить ссылку]). Это высокопроизводительный модуль цифрового ввода (DI) компании ABB (лидер в области промышленной автоматизации), разработанный для интеграции с системами управления ABB AC 800M и ABB Advant OCS — ключевыми решениями для автоматизации сложных промышленных процессов. Широко применяется в энергетике (ТЭЦ, ГТЭЦ), нефтегазовой промышленности (нефтепереработки, газопереработки), металлургии и химической промышленности, ABB CI532V09 специализируется на надежной обработке цифровых сигналов от полевого оборудования (датчики положения, кнопки управления, предохранители), обеспечивая синхронность и безопасность критических производственных процессов.
ABB CI532V09 отличается высокой отказоустойчивостью, расширенной защитой от электромагнитных помех и полной совместимостью с архитектурой ABB Control Builder. Благодаря использованию индустриальных компонентов класса «высокой надежности» и двойной галванической изоляции ABB CI532V09 стабильно работает в условиях сильных электромагнитных полей и перепадов напряжения — типичных для промышленных объектов.
Как ключевой компонент распределенной системы I/O, ABB CI532V09 управляется через шину связи ABB Profibus DP или Ethernet/IP, позволяя инженерам настраивать каналы, отслеживать состояние сигналов и выполнять диагностику в реальном времени. Его сертификация по международным стандартам и длительный срок службы делают ABB CI532V09 предпочтительным выбором для объектов, где требуется максимальная надежность и соответствие требованиям к безопасности жизнеобеспечения.
Технические параметры продукта
- Тип устройства: Модуль цифрового ввода (DI), для систем ABB AC 800M/Advant OCS, моноблочный дизайн
- Параметры цифровых входов (DI):
- Количество каналов: 32 изолированных каналов (групповая изоляция — 8 каналов в группу)
- Тип сигнала: Дигитальный сигнал 24 В DC (номинал), поддержка сигналов NO (нормально разомкнутый) / NC (нормально замкнутый)
- Диапазон напряжения: 19.2–30 В DC (рабочий), 36 В DC (максимальный)
- Ток входа: 4–10 мА (при 24 В DC), время реакции: ≤ 1 мс (нарастание), ≤ 2 мс (спад)
- Изоляция: Галваническая изоляция 500 В AC (между группами каналов, группами-землей, группами-системой)
- Интерфейсы и коммуникации:
- Шина связи: Profibus DP (согласно стандарту EN 50170), дополнительно поддерживает Modbus RTU
- Скорость передачи данных: До 12 Мбит/с (ProfiBus DP)
- Сигналы диагностики: LED-индикаторы состояния группы каналов (зеленый — нормальная работа, красный — авария), индикатор питания и связи, релейный выход для сигнала общей аварии (NO/NC)
- Защитные функции:
- Защита: От короткого замыкания (текстовое ограничение 2 А на группу), от обратной полярности питания (диодная защита), от электромагнитных помех (согласно IEC 61000-4-2/3)
- Механические характеристики:
- Габаритные размеры: 100 мм (ширина) × 140 мм (высота) × 220 мм (глубина)
- Масса: ≈ 1.4 кг
- Тип монтажа: DIN-рейковое крепление (35 мм, согласно EN 60715)
- Корпус: Пластиковый корпус с металлическим каркасом, степень защиты IP20 (для монтажа в закрытых шкафах автоматизации)
- Операционные условия:
- Рабочая температура: 0 °C до +60 °C (без снижения функциональности)
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 5 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к ударным нагрузкам: 15 g (11 мс) — согласно стандарту IEC 60068-2-27
- Дополнительные функции: Функция самодиагностики (проверка каналов, питания, связи), автоматическое определение системой ABB при монтаже, совместимость с программным обеспечением ABB Control Builder M, сертификации CE, UL, CSA, ISO 9001.
Преимущества и особенности
- Высокая плотность каналов и надежность: ABB CI532V09 предлагает 32 изолированных каналов при компактных габаритах, что позволяет экономить пространство в электрощитах автоматизации. Групповая галваническая изоляция (500 В AC) защищает каналы от взаимных помех и внешних перепадов напряжения, а защита от короткого замыкания предотвращает повреждение модуля при нештатных нагрузках. Средний срок между отказами (MTBF) превышает 100 000 часов, что соответствует требованиям к непрерывной работе промышленных установок.
- Идеальная интеграция с системами ABB: Как оригинальный компонент ABB, ABB CI532V09 автоматически определяется контроллерами AC 800M/Advant OCS при монтаже, не требуя сложной ручной конфигурации. Высокоскоростная шина Profibus DP (до 12 Мбит/с) обеспечивает минимальную задержку передачи сигнала (≤ 1 мс), что критично для синхронного управления процессами (например, регулирование турбины или котла).
- Расширенная диагностика и индикация: Каждая группа из 8 каналов оснащена индивидуальным LED-индикатором состояния, а общий релейный сигнал аварии позволяет интегрировать состояние модуля в систему общей аварийной индикации. Функция самодиагностики выявляет неисправности каналов, проблемы с питанием или связью, отображая код ошибки в программном интерфейсе ABB Control Builder M — это сокращает время поиска и устранения неполадок.
- Гибкость в конфигурации: Поддержка сигналов NO/NC на всех 32 каналах и совместимость с напряжением 19.2–30 В DC делают ABB CI532V09 универсальным для работы с большинством стандартных индустриальных сенсоров (датчики положения, линий приближения, кнопки управления). Возможность интеграции через Profibus DP и Modbus RTU расширяет совместимость с системами автоматизации других брендов.
- Простота в эксплуатации и обслуживании: DIN-рейковое крепление позволяет быстро монтировать и заменять модуль, а интуитивно понятный интерфейс в ABB Control Builder M упрощает настройку каналов и диагностику. Высококачественные компоненты и защищенный дизайн гарантируют стабильную работу в условиях промышленной среды (пыль, вибрации).
Случаи применения в отраслях
- Энергетика (газотурбинная электростанция): ABB CI532V09 установлен в системе управления газотурбиной ABB GT13E2 на ГТЭЦ. 32 канала DI обрабатывают сигналы от датчиков положения вентилей турбины, предохранителей системы смазки и индикаторов состояния генератора. Высокоскоростная передача сигналов через Profibus DP обеспечивает синхронность с контроллером ABB AC 800M, а функция самодиагностики позволяет операторам своевременно выявлять износ датчиков или неисправности сигнальных цепей.
- Нефтегазовая промышленность (нефтеперерабатывающий завод): На нефтеперерабатывающем заводе ABB CI532V09 интегрирован в систему управления каталитическим крекингом. Модуль принимает сигналы от датчиков уровня топлива в резервуарах, индикаторов открытия/закрытия клапанов и сигналов аварийного превышения давления. Групповая изоляция защищает каналы от электромагнитных помех от мощных электродвигателей компрессоров, а релейный сигнал аварии передает информацию в центральную систему мониторинга.
- Металлургия (стальной завод): В сталелитейном цехе ABB CI532V09 управляет сигналами от датчиков позиции рольгантов, индикаторов наличия заготовок в электропечи и предохранителей механизмов подачи флюса. 32 канала DI обрабатывают сигналы от линий приближения и кнопок локального управления, передавая данные в контроллер ABB Advant OCS. LED-индикаторы позволяют персоналу обслуживания контролировать состояние каждого канала на месте, а диагностика через Control Builder M упрощает планирование технического обслуживания.
- Химическая промышленность (реакторный комплекс): В химическом заводе ABB CI532V09 используется в системе управления реакторами синтеза химических соединений. Модуль обрабатывает сигналы от датчиков положения регулирующих клапанов, индикаторов уровня реагентов и сигналов аварийного останова. Защита от обратной полярности и короткого замыкания предотвращает повреждение модуля при работе с агрессивными химикатами, а совместимость с ABB AC 800M обеспечивает стабильность процесса.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB CI532V09 с аналогичными модулями цифрового ввода для промышленных систем:
| Параметр | ABB CI532V09 | Siemens 6ES7521-1BH10-0AA0 (S7-1500) | Emerson 1756-IB32 (ControlLogix) |
|---|---|---|---|
| Количество каналов DI | 32 | 16 | 32 |
| Тип изоляции | Групповая (8 каналов/группа), 500 В AC | Индивидуальная, 250 В AC | Групповая (16 каналов/группа), 500 В AC |
| Время реакции | ≤ 1 мс (нарастание) | ≤ 1.2 мс (нарастание) | ≤ 1 мс (нарастание) |
| Шины связи | Profibus DP, Modbus RTU | Profinet, Ethernet/IP | Ethernet/IP, ControlNet |
| MTBF | > 100 000 часов | > 80 000 часов | > 90 000 часов |
| Цена (примерная) | Средняя–Высокая | Средняя | Высокая |
Ключевые различия: ABB CI532V09 предлагает в два раза больше каналов (32) по сравнению с аналогом Siemens (16) при сопоставимых габаритах, что делает его более эффективным по плотности каналов. Более высокая изоляция групп (500 В AC) по сравнению с Siemens (250 В AC) делает его более защищенным от электромагнитных помех. При этом он сохраняет сопоставимые параметры с модулем Emerson, но имеет более доступную цену и лучшую совместимость с системами ABB.
Советы по выбору
- Проверьте совместимость с системой управления: ABB CI532V09 разработан для систем ABB AC 800M и Advant OCS. Если ваше оборудование работает на этих контроллерах, модуль обеспечит безпроблемную интеграцию. Для систем других брендов убедитесь в поддержке шин Profibus DP или Modbus RTU.
- Оцените количество цифровых сигналов: 32 канала DI подходят для крупных по сложности объектов (управление турбиной, нефтеперерабатывающим заводом). Если требуется меньше каналов, можно выбрать модели ABB с меньшим количеством каналов (например, CI531V09 с 16 каналами).
- Учтите требования к изоляции: Для объектов с сильными электромагнитными помехами (энергетика, металлургия) групповая изоляция 500 В AC делает ABB CI532V09 предпочтительным выбором. Для менее шумных сред (пищевая промышленность) можно рассмотреть модули с более низкой изоляцией.
- Определите условия эксплуатации: Модуль предназначен для монтажа в закрытых шкафах (IP20). Если требуется работа в пыльных или влажных условиях, обеспечьте герметичность шкафа или используйте дополнительные защитные кожухи.
Меры предосторожности
- Правильная установка и подключение: Монтируйте ABB CI532V09 на DIN-рейку с соблюдением расстояний для охлаждения (не менее 5 см от стен и других устройств). При подключении полевых кабелей используйте экранированные линии и соблюдайте правила разделения цифровых и аналоговых кабелей — это снизит влияние электромагнитных помех.
- Контроль питания и сигналов: Перед запуском убедитесь, что напряжение питания соответствует диапазону 19.2–30 В DC. Не превышайте максимальный ток на каналах (10 мА) — перегрузка может привести к повреждению входных цепей.
- Настройка и диагностика: Используйте программное обеспечение ABB Control Builder M для конфигурации каналов (NO/NC), калибровки и проверки работоспособности. Регулярно анализируйте данные диагностики — при появлении аварийных кодов немедленно устраняйте причину (неисправность датчика, короткое замыкание в кабеле).
- Регулярное обслуживание: Ежемесячно проверяйте состояние LED-индикаторов и крепления модуля. Очищайте шкаф автоматизации от пыли, чтобы обеспечить эффективное охлаждение — перегрев может снизить надежность работы ABB CI532V09.
- Использование оригинальных запчастей: При ремонте или замене модуля используйте только оригинальные компоненты ABB. Неоригинальные детали могут не соответствовать требованиям к изоляции и надежности, что повысит риск отказа системы и аварий на объекте.
