Описание
Общая характеристика продукта

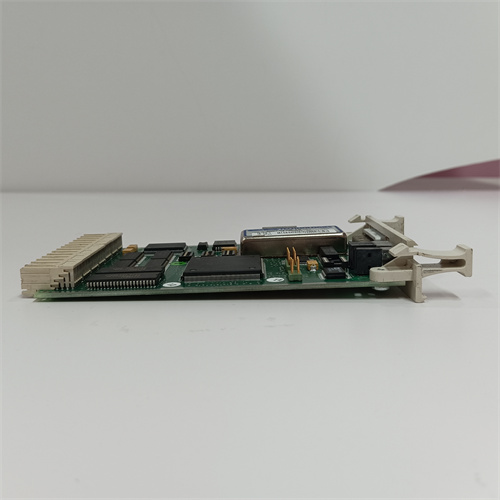

Первым делом рассмотрим промышленный модуль интерфейса связи ABB — модель CI534V02 3BSE010700R1, предназначенный для организации высокоскоростной связи между контроллерами PLC ABB и другими компонентами автоматизированных систем (другие PLC, датчики, системы SCADA) в критических промышленных процессах. Это устройство относится к серии ABB Advant AC 800M и широко применяется в энергетике (связь между контроллерами ТЭЦ и распределительными системами), тяжелой металлургии (обмен данными на линиях сталеплавки) и нефтегазовой отрасли (коммуникация с удаленными буровыми платформами), где требуется низкая задержка передачи, высокая надежность и поддержка промышленных протоколов в реальном времени.
ABB CI534V02 3BSE010700R1 представляет собой модуль с поддержкой протокола PROFIBUS DP (версия V2.0), который обеспечивает передачу данных с скоростью до 12 Mbps — критично для систем, где задержки в миллисекундах могут привести к остановке процессов. Модуль работает в режиме “мастер” или “слейв” (конфигурируемый через ПО ABB Control Builder M), что позволяет интегрировать его как в центральные контроллеры, так и в периферийные устройства. Он имеет два физических интерфейса PROFIBUS DP (для организации избыточной связи — “редундантности”), что предотвращает потерю связи при сбое одного канала.
Особенно стоит отметить, что ABB CI534V02 3BSE010700R1 обеспечивает высокую устойчивость к электромагнитным помехам (класс EMC 3) и поддерживает функцию “автоматического переключения каналов” при сбое связи — это критично для безопасно важных систем (например, управления турбинами ТЭЦ), где остановка может привести к большим экономическим потерям. Также ABB CI534V02 3BSE010700R1 имеет компактную конструкцию для монтажа на шасси контроллера ABB AC 800M, что упрощает интеграцию в существующие шкафы автоматизации. Полную информацию о ABB CI534V02 3BSE010700R1, включая руководства по конфигурации, таблицы протоколов и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB CI534V02 3BSE010700R1] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB CI534V02 3BSE010700R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB CI534V02 3BSE010700R1]):
-
Характеристики связи:
- Поддерживаемые протоколы: PROFIBUS DP (V2.0), PROFIBUS DP-V1 (для расширенных функций диагностики);
- Режимы работы: Мастер, Слейв (конфигурируемые для каждого интерфейса);
- Скорость передачи данных: 9.6 кбит/с – 12 Mbps (автоматическое определение или ручная настройка);
- Количество подключаемых устройств (в режиме Мастер): До 124 узла PROFIBUS DP;
- Тип интерфейсов: 2 физических порта PROFIBUS DP (RS-485), изолированные от корпуса;
- Задержка передачи: ≤1 мс (при скорости 12 Mbps, для кадров до 256 байт).
-
Функциональные характеристики:
- Редундантность: Поддержка избыточной связи (два порта PROFIBUS DP) — автоматическое переключение при сбое канала;
- Диагностика: Встроенные инструменты (отслеживание ошибок CRC, потеря кадров, уровень сигнала) — данные об ошибках передаются в контроллер ABB AC 800M;
- Защита данных: Проверка паритета (четный/нечетный/отсутствует), контрольная сумма CRC-16;
- Конфигурация: Через ПО ABB Control Builder M — настройка протоколов, скорости, режима работы.
-
Электрические и эксплуатационные характеристики:
- Питание: 24 В DC ±10% (питается от шасси контроллера ABB AC 800M);
- Потребляемая мощность: ≤3 Вт;
- Класс EMC: 3 (по стандарту EN 61000-6-2) — устойчивость к промышленным помехам;
- Класс защиты (IP): IP20 (для шкафного монтажа);
- Температурный диапазон работы: -25 °C до +60 °C;
- Влажность: ≤90% (без конденсации);
- Тип монтажа: На шасси контроллера ABB AC 800M (разъемное соединение);
- Срок службы (MTBF): ≥300 000 часов.
Преимущества и особенности
- Высокоскоростная Связь и Низкая Задержка: Скорость передачи до 12 Mbps и задержка ≤1 мс делают ABB CI534V02 3BSE010700R1 идеальным для систем в реальном времени. Например, в линиях сталеплавки контроллер ABB AC 800M через модуль передает команды на регулировку температуры печи (с задержкой <1 мс), что позволяет поддерживать температуру расплавленного стали в диапазоне 1500±5 °C — критично для качества продукции. В отличие от модулей с скоростью ≤1 Mbps, ABB CI534V02 3BSE010700R1 не вызывает задержек, даже при передаче больших объемов данных (например, логов процессов).
- Редундантность для Непрерывной Работы: Два порта PROFIBUS DP и автоматическое переключение каналов у ABB CI534V02 3BSE010700R1 гарантируют непрерывную связь при сбое одного канала. Например, в ТЭЦ модуль подключен к двум независимым линиям PROFIBUS DP: при обрыве кабеля на первом канале он автоматически переключается на второй за 20 мс, не прерывая передачу данных о параметрах турбины (скорость вращения, давление пара). Это предотвращает остановку турбины и экономические потери.
- Высокая Устойчивость к Помехам: Класс EMC 3 и изолированные интерфейсы защищают ABB CI534V02 3BSE010700R1 against электромагнитных возмущений от высоковольтного оборудования (трансформаторы, двигатели). В цехах металлургии, где уровень помех высок, модуль не теряет пакеты данных и не искажает сигналы — в отличие от модулей с классом EMC 2, которые могут вызывать сбои в связи.
- Комплексная Диагностика для Быстрого Устранения Неисправностей: Встроенные инструменты диагностики позволяют операторам быстро выявлять причины сбоев (например, низкий уровень сигнала указывает на повреждение кабеля, ошибки CRC — на искажения в линии). Данные об ошибках передаются в контроллер, и система автоматически отправляет оповещение — это сокращает время поиска проблем до 5–10 минут, в отличие от модулей без диагностики, где поиск неисправности может занимать часы.
- Легкая Интеграция с Контроллерами ABB: Совместимость с шасси ABB AC 800M и конфигурация через ПО ABB Control Builder M упрощают внедрение ABB CI534V02 3BSE010700R1. Модуль подключается через разъемное соединение — не требуется сложная проводка, а параметры (скорость, режим) настраиваются в едином интерфейсе с контроллером. Это снижает время монтажа и настройки до 1 часа.
Примеры применения в отраслях
Модуль интерфейса ABB CI534V02 3BSE010700R1 широко используется в системах критической связи:
- Энергетика (Теплоэлектростанция мощностью 200 МВт): Связь между контроллером турбины и системой SCADA — ABB CI534V02 3BSE010700R1 установлен в контроллере ABB AC 800M, отвечающем за управление турбиной. Модуль через два порта PROFIBUS DP подключен к системе SCADA: первый порт для основной связи, второй — для резервной. При передаче данных о скорости вращения турбины (3000 об/мин) и давлении пара (12 МПа) скорость передачи составляет 12 Mbps, задержка — 0.8 мс. При обрыве основного канала модуль переключается на резервный за 15 мс, не прерывая мониторинг и управление.
- Металлургия (Линия сталеплавки): Обмен данными между контроллером печи и датчиками температуры — ABB CI534V02 3BSE010700R1 подключен к 20 датчикам температуры расплавленной стали (сигнал 4–20 мА, через модули интерфейса) и контроллером ABB AC 800M. Модуль передает данные о температуре (1500–1600 °C) с частотой 10 раз/секунду, что позволяет контроллеру быстро корректировать мощность нагрева. Редундантность каналов предотвращает потерю данных при сбое кабеля, а устойчивость к помехам гарантирует точность измерений.
- Нефтегазовая отрасль (Удаленная буровая платформа): Коммуникация с центральным контроллером на берегу — ABB CI534V02 3BSE010700R1 установлен на буровой платформе, подключен к локальному контроллеру ABB AC 800M и через линию PROFIBUS DP (длиной 5 км, с репитерами) — к центральному контроллеру на берегу. Модуль передавает данные о глубине бурения (6000 метров) и давлении в пласте (25 МПа) с скоростью 1.5 Mbps, задержка — 5 мс. Функция диагностики позволяет отслеживать состояние линии связи, а редундантность предотвращает остановку бурения при кратковременных сбоях.
Сравнение с конкурентами
Сравним ABB CI534V02 3BSE010700R1 с аналогичными модулями PROFIBUS DP (Siemens CP 343-5, Rockwell Allen-Bradley 1756-DP, Schneider Electric TM5DP1).
| Параметр | ABB CI534V02 3BSE010700R1 | Siemens CP 343-5 | Rockwell 1756-DP |
|---|---|---|---|
| Скорость передачи | До 12 Mbps | До 12 Mbps | До 12 Mbps |
| Количество портов PROFIBUS | 2 (редундантность) | 1 (без редундантности) | 1 (опциональная редундантность за дополнительную плату) |
| Задержка передачи | ≤1 мс (12 Mbps) | ≤2 мс (12 Mbps) | ≤1.5 мс (12 Mbps) |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| Совместимость с PLC | ABB AC 800M (полная) | Siemens S7-300/400 | Rockwell ControlLogix |
| MTBF | ≥300 000 часов | ≥250 000 часов | ≥220 000 часов |
ABB CI534V02 3BSE010700R1 выделяется встроенной редундантностью (два порта), более низкой задержкой и широким температурным диапазоном, что делает его предпочтительным для критических систем с требованиями к непрерывной работе. В отличие от Siemens CP 343-5 (без редундантности) и Rockwell 1756-DP (опциональная редундантность), он не требует дополнительных компонентов для организации избыточной связи. Также он работает в более низких температурах (-25 °C), что актуально для открытых установок.
Советы по выбору и предостережения
-
Советы по выбору:
- Для безопасно важных систем (управление турбинами, сталиплавки) — выбирайте ABB CI534V02 3BSE010700R1 с встроенной редундантностью, так как он гарантирует непрерывную связь при сбое канала, в отличие от модулей без редундантности (Siemens CP 343-5).
- Для контроллеров ABB AC 800M — ABB CI534V02 3BSE010700R1 обеспечивает полную совместимость с шасси и ПО ABB Control Builder M, что устраняет необходимость в адаптерах или дополнительном программном обеспечении (в отличие от модулей других производителей).
- Для экстремальных температур (открытые площадки, холодные цеха) — широкий диапазон -25 °C до +60 °C делает ABB CI534V02 3BSE010700R1 лучше конкурентов, которые работают только от 0 °C.
Детали по выбору доступны по ссылке: [ссылка на продукт ABB CI534V02 3BSE010700R1]. -
Предостережения:
- Правильно настраивайте скорость передачи: Скорость 12 Mbps подходит для коротких линий (до 100 м), при длине линии >500 м снизьте скорость до 1.5 Mbps — это предотвращает потерю пакетов из-за ослабления сигнала. Используйте таблицы рекомендаций из документации ABB CI534V02 3BSE010700R1.
- Используйте экранированные кабели PROFIBUS: Для снижения помех используйте витые пары с двойной экранировкой (по стандарту PROFIBUS DP) — неэкранированные кабели увеличивают количество ошибок CRC и могут привести к сбое связи.
- Регулярно проверяйте состояние редундантных каналов: Каждый месяц проверяйте автоматическое переключение каналов с помощью диагностических инструментов — неисправность резервного канала может остаться незамеченной и при сбое основного канала привести к остановке процесса.
- Не превышайте количество подключаемых устройств: В режиме Мастер ABB CI534V02 3BSE010700R1 поддерживает до 124 узла — превышение этого числа снизит скорость передачи и увеличит задержку. При необходимости подключения больше устройств используйте дополнительные модули или репитеры.
