Описание

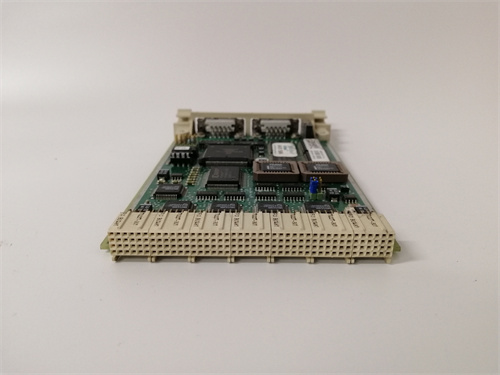

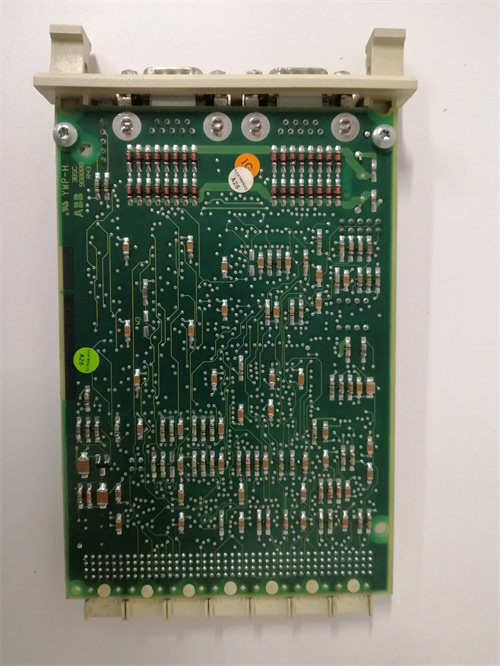

Общая информация о продукте ABB CI535V26 3BSE022161R1
ABB CI535V26 3BSE022161R1 — это промышленный цифровой входной модуль (digital input module) из линейки ABB Advant OCS, предназначенный для сбора цифровых сигналов от устройств контроля и безопасности (датчики положения, кнопки аварийной остановки, световые барьеры, контакторы) и передачи их в контроллеры автоматизированных систем. Он сочетает в себе высокую скорость обработки сигналов, надежную защиту от электромагнитных помех и совместимость с ключевыми контроллерами ABB, что делает ABB CI535V26 3BSE022161R1 незаменимым в приложениях, где требуется точный и быстрый сбор дискретных данных: энергетические объекты (контроль состояния турбин и котлов), химические заводы (мониторинг двери реакторов и клапанов), металлургические цеха (управление штамповочными прессами) и пищевая промышленность (контроль положения конвейеров).
Основная функция ABB CI535V26 3BSE022161R1 — принимать цифровые сигналы «да/нет» (ON/OFF) от подключенных устройств, фильтровать помех и передавать обработанные данные в контроллеры (например, ABB Advant OC 501 или DCS ABB Symphony Plus) через внутреннюю шину MasterBus 300. Модуль имеет 16 независимых цифровых входов, каждый с индивидуальной настройкой фильтрации помех и защите от перепадам напряжения, что позволяет параллельно собирать данные от нескольких устройств без взаимного влияния. Например, в металлургическом цехе ABB CI535V26 3BSE022161R1 собирает сигналы от 8 датчиков положения (контроль позиции подвижного столика пресса) и 4 кнопок аварийной остановки: при активации кнопки остановки (сигнал «ON») модуль мгновенно передаёт команду в контроллер, который отключает привод пресса за 50 мс. Благодаря встроенному фильтру помех (настраиваемый диапазон 0,1–10 мс) ABB CI535V26 3BSE022161R1 исключает ложные триггеры, вызванные электромагнитными помехами от мощных электродвигателей пресса.
ABB CI535V26 3BSE022161R1 имеет компактный дизайн (ширина 40 мм) и класс защиты корпуса IP20 (для монтажа в шасси контроллеров ABB Advant), а также устойчивость к широким диапазонам температур и влажности. При интеграции с ABB CI535V26 3BSE022161R1, устройствами контроля и контроллером формируется цепь дискретного сбора данных: устройства контроля → цифровой модуль → контроллер, где каждый компонент обеспечивает надежность и быструю реакцию. Полная информация о ABB CI535V26 3BSE022161R1 доступна на официальном ресурсе: [ссылка на ABB CI535V26 3BSE022161R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB CI535V26 3BSE022161R1
Промышленный цифровой входной модуль ABB CI535V26 3BSE022161R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой входной модуль для сбора дискретных сигналов, линейки ABB Advant OCS, артикул 3BSE022161R1.
Параметры входных каналов
- Количество каналов: 16 независимых цифровых входов (дискретные, ON/OFF);
- Тип сигнала: Пассивные или активные (поддержка PNP/NPN-логики);
- Поддерживаемое напряжение: 24 В DC (диапазон 19,2–28,8 В DC);
- Максимальный входной ток на канал: 10 мA (при напряжении 24 В DC);
- Фильтрация помех: Настраиваемый фильтр (0,1–10 мс) для подавления импульсных помех;
- Время реакции: ≤0,1 мс (без фильтра) / ≤10 мс (с максимальным фильтром);
- Защита каналов: От перепадам напряжения (до 40 В DC) и короткого замыкания (автоматическая защита диодами).
Параметры электрические и надежности
- Питание: Из шиной контроллера ABB Advant (5 В DC, потребление ≤80 мA);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
- Изоляция: 500 В AC (между входными каналами, между каналами и корпусом, на 1 минуту);
- Средне время между отказами (MTBF): >2 500 000 часов (по стандарту MIL-HDBK-217F, при температуре 40 °C);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации).
Параметры конструкции и конфигурации
- Монтаж: В шасси контроллеров ABB Advant (совместимо с Advant OC 500/OC 501/OC 502);
- Габариты: 40 мм × 160 мм × 80 мм (ширина × высота × глубина);
- Вес: ≈0,2 kg;
- Индикаторы: Светодиодные (для каждого канала: «активен»/«ошибка», общая индикация питания);
- Конфигурация: Через ПО ABB Control Builder (совместимо с Windows 7/10, поддержка настройки фильтра помех, логики сигнала);
- Сертификации: IEC 61131-2 (стандарт для промышленных контроллеров), CE, UL, CSA.
Преимущества и особенности ABB CI535V26 3BSE022161R1
ABB CI535V26 3BSE022161R1 выделяется среди цифровых входных модулей благодаря следующим уникальным преимуществам:
- Быстрая время реакции и настраиваемая фильтрация: Время реакции ≤0,1 мс (без фильтра) позволяет ABB CI535V26 3BSE022161R1 собирать данные в реальном времени — критично для систем безопасности (например, остановка пресса при опасной ситуации). Настраиваемый фильтр помех (0,1–10 мс) при этом исключает ложные сигналы от электромагнитных помех, что делает модуль универсальным для как тихих (пищевая промышленность) так и шумных (металлургия) средах.
- Высокая надежность и защита: Изоляция 500 В AC между каналами и защитой от перепадам напряжения предотвращает повреждение ABB CI535V26 3BSE022161R1 при нештатных ситуациях (например, неправильное подключение кабеля, попадание влаги в разъем). MTBF >2,5 млн часов гарантирует стабильную работу на протяжении более 280 лет при условии круглосуточной эксплуатации — это снижает затраты на обслуживание и замену компонентов.
- Гибкая совместимость: Модуль полностью интегрируется с контроллерами ABB Advant и DCS ABB Symphony Plus через шину MasterBus 300, а также поддерживает подключение устройств с PNP/NPN-логикой — не требуется дополнительные адаптеры для разных типов датчиков. Это упрощает замену старых модулей в существующих системах ABB без перестройки всей инфраструктуры.
- Удобство диагностики и обслуживания: Светодиодные индикаторы для каждого канала сразу показывают состояние сигнала (зеленый — активен, красный — ошибка), что позволяет быстро локализовать проблему (например, разрыв кабеля к датчику). Конфигурация через ABB Control Builder также упрощает настройку фильтра помех и логики сигнала без физического доступа к модулю (через коммуникационную сеть).
- Компактность и масштабируемость: Маленьшие габариты (ширина 40 мм) позволяют монтировать несколько ABB CI535V26 3BSE022161R1 в одном шасси контроллера, экономя пространство. Поддержка 16 каналов на модуль также позволяет расширять систему сбора данных без увеличения количества устройств — достаточно добавить новый модуль в шасси и настроить его через ПО.
Примеры применения ABB CI535V26 3BSE022161R1
ABB CI535V26 3BSE022161R1 широко используется для сбора дискретных сигналов в различных отраслях:
- Энергетика (турбина газовой электростанции): В ГЭС с мощностью 200 МВт ABB CI535V26 3BSE022161R1 собирает сигналы от 10 датчиков положения (контроль позиции клапанов турбины) и 3 кнопок аварийной остановки. При получении сигнала «клапан №4 открыт не полностью» (датчик отправляет «ON») модуль передаёт данные в контроллер ABB Advant OC 502 за 0,5 мс. Контроллер корректирует положение клапана, поддерживая оптимальную скорость турбины (3000 об/мин). Благодаря фильтру помех (настроен на 1 мс) ABB CI535V26 3BSE022161R1 не реагирует на импульсные помехи от генератора, обеспечивая стабильность контроля.
- Химическая промышленность (реактор для синтеза пластиков): В заводе по производству полипропилена ABB CI535V26 3BSE022161R1 монтирован в шасси контроллера DCS ABB Symphony Plus для мониторинга 8 двери реактора (сигнал «закрыта»/«открыта») и 4 датчиков уровня реагента (сигнал «достигнут порог»/«ниже порога»). При открытии двери реактора во время работы (датчик отправляет «ON») модуль мгновенно передаёт сигнал в DCS, который останавливает подачу реагентов и активирует сигнальную лампу аварии. Изоляция 500 В AC защищает модуль от помех от электродвигателей системы вентиляции реактора, предотвращая ложные остановки.
- Пищевая промышленность (линия упаковки чипсов): В заводе по производству закусок ABB CI535V26 3BSE022161R1 собирает сигналы от 6 датчиков presencia (контроль наличия упаковок на конвейере) и 2 кнопок запуска/остановки линии. При отсутствии упаковки на конвейере (датчик отправляет «OFF») модуль передаёт данные в контроллер, который останавливает подачу чипсов в упаковку, предотвращая потерю продукта. Фильтр помех на 0,5 мс исключает влияние помех от конвейерного двигателя, обеспечивая точный контроль наличия упаковок.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми входными модулями других брендов ABB CI535V26 3BSE022161R1 имеет явные преимущества:
| Параметр сравнения | ABB CI535V26 3BSE022161R1 | Siemens SM 321 (6ES7321-1BH02-0AA0) | Rockwell 1794-IB16 (16-канальный цифровой модуль) |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Время реакции | ≤0,1 мс (без фильтра) | ≤1 мс (без фильтра) | ≤0,5 мс (без фильтра) |
| Фильтрация помех | Настраиваемый (0,1–10 мс) | Фиксированный (1 мс) | Настраиваемый (0,1–20 мс) |
| Изоляция каналов | 500 В AC (индивидуальная) | 250 В AC (групповая) | 500 В AC (индивидуальная) |
| MTBF | >2 500 000 часов | >1 800 000 часов | >2 000 000 часов |
| Совместимость с ABB системами | Полная (Advant OCS, Symphony Plus) | Ограниченная (требует шлюза) | Ограниченная (требует шлюза) |
| Питание | 5 В DC (из шасси) | 24 В DC | 5 В DC (от контроллера) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы безопасности и реального времени: Для проектов, где требуется быстрая реакция (например, остановка пресса, контроль турбины) — ABB CI535V26 3BSE022161R1 с временем реакции ≤0,1 мс подходит идеально, в то время как модули с более длительной задержкой могут увеличить риск травм или повреждений оборудования.
- Совместимость с ABB Advant/Symphony Plus: Если автоматизированная система использует контроллеры ABB Advant или DCS Symphony Plus — ABB CI535V26 3BSE022161R1 обеспечивает плавающую интеграцию через шину MasterBus 300, не требуя дополнительных драйверов или шлюзов. Это упрощает установку и снижает риск совместимости с существующими компонентами.
- Шумные промышленные среды: Для металлургических, энергетических или химических объектов с сильными электромагнитными помехами — настраиваемый фильтр помех и изоляция 500 В AC ABB CI535V26 3BSE022161R1 гарантируют стабильный сбор данных, в то время как модули с фиксированным фильтром или низкой изоляцией могут выдавать ложные сигналы.
- Масштабные системы сбора данных: При необходимости собирать сигналы от >8 устройств — 16 каналов на модуль ABB CI535V26 3BSE022161R1 экономят место в шасси и снижают количество модулей, необходимых для проекта. Это особенно важно для плотно заполненных шкафов управления.
