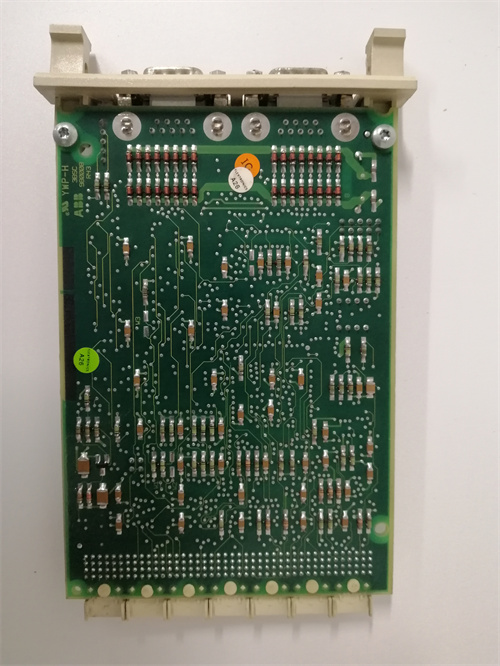

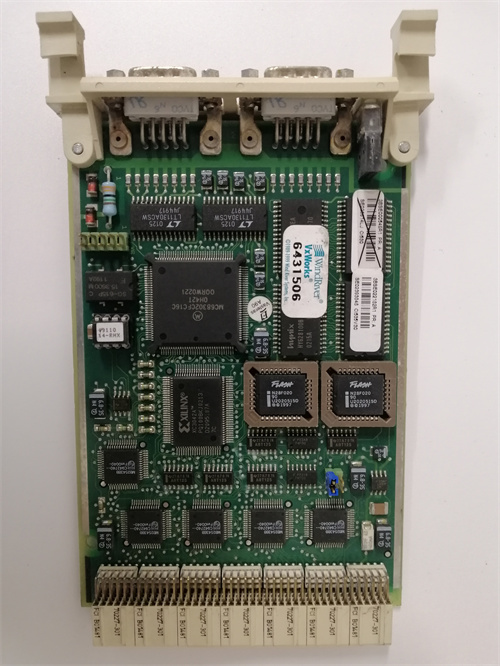

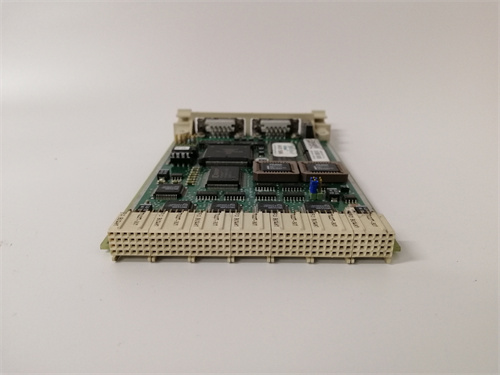

ABB CI535V26 3BSE022161R1

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка множества промышленных протоколов: Модуль работает с основными стандартами индустриальной коммуникации, что обеспечивает совместимость с различным оборудованием:
   • Ethernet-протоколы: Modbus TCP, Profinet IO, Ethernet/IP (для связи с SCADA-системами ABB Ability™, Siemens WinCC, Allen-Bradley FactoryTalk);
   • Серийные протоколы: Modbus RTU (через опциональный RS485-адаптер) — для подключения старых модулей периферии или локальных терминалов;

     – 专有ый протокол ABB Advant Bus: Для синхронизации с другими компонентами ABB (например, модулями AI AO, контроллерами PCD 系列) с скоростью передачи до 100 Мбит/с.

2. Дублированная сеть (Redundancy) для отказоустойчивости: Поддерживает режимы дублирования коммуникационных каналов — например, два Ethernet-порта работают в режиме «активный-резервный» или «линейный топологический резерв». При сбое основного канала (например, обрыв кабеля, сбой коммутатора) модуль автоматически переключается на резервный за время ≤10 мс — при этом не происходит потери данных или остановки процесса. Это критически важно для систем, где перерыв в коммуникации может привести к авариям (например, в нефтеперерабатывающих комплексах).

Технические параметры

• Тип модуля: Многопротокольный коммуникационный модуль для шасси ABB Advant OCS;
• Интерфейсы коммуникации:
  • Ethernet: 2 порта 10/100/1000 Mbit/s (RJ45), поддерживают полудуплекс/полнодуплекс режим;
  • Опциональный серийный порт: 1 порт RS485 (через внешний адаптер), скорость передачи 9600–115200 бод;
  • Внутренний интерфейс: ABB Advant Bus (скорость 100 Мбит/с) для связи с контроллером;
• Поддерживаемые протоколы:
  • Ethernet: Modbus TCP, Profinet IO (IRT), Ethernet/IP, ABB Advant Bus TCP;
  • Серийные: Modbus RTU (RTU/ASCII mode);
• Параметры передачи данных:
  • Максимальная скорость Ethernet: 1000 Mbit/s (Gigabit Ethernet);
  • Латентность передачи: ≤5 мс (для Modbus TCP);
  • Максимальное количество подключений: 32 одновременных сессии (для SCADA-систем);
• Режимы резервности:
  • Тип дублирования: Активный-резервный (1:1), линейный резерв (Ring);
  • Время переключения на резервный канал: ≤10 мс;
• Изоляция:
  • Между Ethernet-портами: ≥2 кВ AC (на 1 мин);
  • Между модулем и шасси: ≥3 кВ AC (на 1 мин);
• Параметры питания:
  • Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
  • Потребляемый ток: ≤0.3 А (без активных сессий), ≤0.6 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: -10 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Устойчивость к вибрации: 5–50 Гц, амплитуда 0.15 мм (EN 60068-2-6);
  • Устойчивость к удару: 10 g, 11 мс (EN 60068-2-27);
  • Размеры (длина × ширина × высота): 180 mm × 100 mm × 35 mm;
  • Монтаж: В шасси ABB Advant OCS (совместимо с шасси 3BSE008511R1);
• Совместимость:
  • Контроллеры: ABB PCD530A102, ABB PCD232A, ABB Advant Controller 450;
  • SCADA-системы: ABB Ability™ System 800xA, Siemens WinCC, Allen-Bradley FactoryTalk, Schneider Vijeo Citect;
  • Программное обеспечение: ABB Control Builder Advant (версии 7.0 и выше), веб-интерфейс (HTTP/HTTPS);
• Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМС), IEEE 802.3 (Ethernet), CE, UL 61010-1.

Преимущества и особенности

1. Многопротокольная поддержка: Совместимость с Modbus TCP, Profinet IO, Ethernet/IP позволяет интегрировать ABB CI535V26 3BSE022161R1 с оборудованием разных брендов — например, контроллер ABB PCD530A102 может обмениваться данными с Siemens SCADA WinCC или Allen-Bradley модулями. Это экономит бюджет, так как не нужно заменять существующее оборудование на исключительно ABB-решения;
2. Дублированная сеть для отказоустойчивости: Режимы активный-резервный или линейный резерв гарантируют непрерывную передачу данных при сбое канала — критично для энергетических комплексов, где перерыв в коммуникации между контроллером и турбиной может привести к остановке электростанции;
3. Высокая скорость и низкая латентность: Gigabit Ethernet и латентность ≤5 мс обеспечивают быструю передачу больших объемов данных — например, в химических заводах, где контроллер обменивается данными с 50+ модулями периферии и SCADA-системой в реальном времени;
4. Защита данных и фильтрация запросов: Контроль целостности пакетов и IP-фильтрация защищают от искажения данных и несанкционированного доступа — актуально для городской инфраструктуры (водоподготовка), где безопасность данных предотвращает несанкционированное управление насосами или клапанами;
5. Простота настройки через веб-интерфейс: Не требует глубоких знаний программирования — операторы могут конфигурировать протоколы, отслеживать состояние каналов через браузер (например, Chrome, Firefox). Это сокращает время монтажа и диагностики — например, на заводе настройка модуля занимает не более 1 часа.

Примеры применения

• Нефтегазовая промышленность (нефтеперерабатывающий завод): Для связи между контроллером ABB PCD530A102 (управление реакторами) и SCADA-системой ABB Ability™ System 800xA — ABB CI535V26 3BSE022161R1 передает данные о температуре, давлении и уровне сырья в реальном времени. Дублированная Ethernet-сеть гарантирует передачу данных даже при обрыве одного кабеля, предотвращая остановку реактора;
• Энергетика (гидроэлектростанция): Для интеграции контроллера ABB Advant Controller 450 (управление гидротурбиной) с Siemens Profinet IO-инверторами — модуль преобразует сигналы ABB Advant Bus в Profinet IO, позволяя контроллеру регулировать скорость турбины через инверторы. Высокая скорость передачи обеспечивает быструю реакцию на изменения уровня воды в водохранилище;
• Городская инфраструктура (водоподготовка): Для связи между распределенными контроллерами ABB PCD232A (управление насосами в разных районах города) и центральной SCADA-системой — ABB CI535V26 3BSE022161R1 передает данные о давлении воды и состоянии насосов через Ethernet/IP. IP-фильтрация защищает от несанкционированного доступа к контроллерам, предотвращая перебои в подаче воды;
• Химическая промышленность (завод по производству пластика): Для обмена данными между контроллером ABB PCD530A102 и Allen-Bradley FactoryTalk SCADA — модуль использует протокол Ethernet/IP для передачи данных о концентрации мономера и температуре реактора. Многопротокольная поддержка позволяет сохранить существующую Allen-Bradley SCADA, избегая дорогостоящего обновления;
• Пищевая промышленность (крупный завод по производству молочных продуктов): Для связи между контроллером ABB PCD232A (управление линиями пастеризации) и локальными терминалами оператора — ABB CI535V26 3BSE022161R1 использует Modbus TCP для передачи данных о температуре пастеризации и скорости конвейера. Простота настройки через веб-интерфейс позволяет техническому персоналу быстро исправить параметры при изменении рецептуры продукта.

Сравнение с конкурентами
