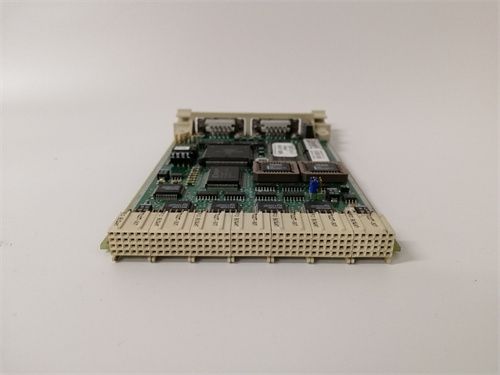

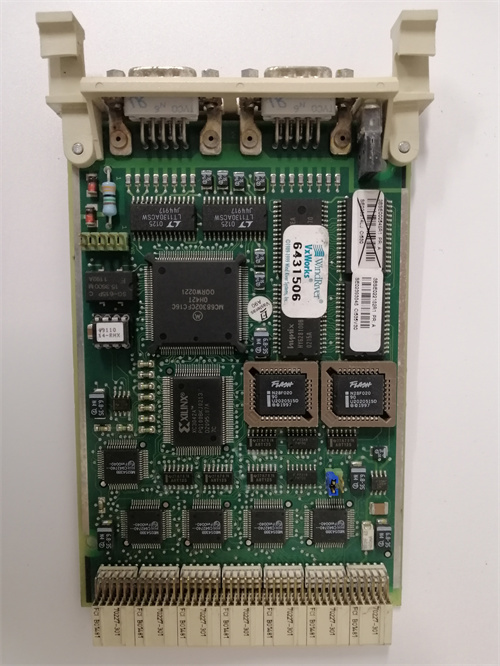

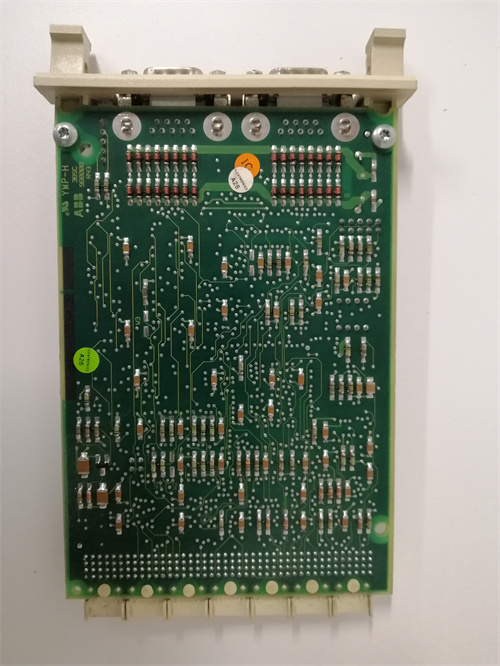

ABB CI535V30 3BSE022162R1

Технические параметры ABB CI535V30 3BSE022162R1

Технические характеристики ABB CI535V30 3BSE022162R1 соответствуют стандартам IEC 61158-3-10 (PROFIBUS DP-V1), EN 61000-6-2 (электромагнитная совместимость) и UL 508 (промышленные коммуникационные устройства):

Параметр	Значение/Характеристика
Тип устройства	Коммуникационный модуль PROFIBUS DP-V1, серии ABB AC 800M
Протокольные характеристики	• Протокол: PROFIBUS DP-V1 (поддержка циклических и ациклических сообщений) • Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая) • Режим работы: Мастер (основное устройство) • Количество slave-устройств: До 124 (по адресу 0–126) • Диапазон адресов: 0–126 (адрес мастера настраивается через Control Builder M)
Изоляция и защита	• Электрическая изоляция: 500 В АС (между шиной PROFIBUS и контроллером AC 800M), 250 В АС (между линиями PROFIBUS A/B) • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на линии PROFIBUS, длительность 10 мкс)
Диагностика	• Мониторинг: Состояние сигнала PROFIBUS (уровень сигнала, ошибки кадра), статус slave-устройств (подключен/отключен), температура модуля • Передача ошибок: Через шину контроллера AC 800M в SCADA-систему (типы ошибок: потеря связи, ошибка кадра, перегрузка шины) • Индикаторы: Светодиоды (зеленый — питание, желтый — активная связь, красный — ошибка)
Интеграция	• Совместимые контроллеры: Только ABB AC 800M (AC 800M 1, AC 800M 2) • Шина подключения: Шина контроллера AC 800M (стандартная для серии) • Программное обеспечение: ABB Control Builder M v5.1 и выше (конфигурация, диагностика)
Эксплуатационные параметры	• Рабочая температура: 0 °C – +60 °C • Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси контроллера AC 800M (на внутренней шине) • Габариты (Ш×В×Г): 100 × 160 × 20 мм (ширина × высота × глубина) • Вес: ~0.1 кг • Питание: Из шасси AC 800M (24 В DC, ≤50 мА)
Сертификации	CE, UL 508, CSA, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, соответствие стандартам IEC 61158-3-10 и EN 61000-6-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

CI535V30

Общая характеристика продукта: ABB CI535V30 3BSE022162R1

Первым делом рассмотрим промышленный коммуникационный интерфейсный модуль для интеграции систем автоматизации в распределенные сети — ABB CI535V30 3BSE022162R1, относящийся к серии ABB AC 800M (специализирующейся на высоконадёжных компонентах для сложных промышленных процессов: нефтегазовая отрасль, химическая промышленность, энергетика, металлургия). Это устройство выступает в роли шлюза между контроллером ABB AC 800M и внешними системами через протокол PROFIBUS DP-V1 — универсальный стандарт для передачи данных в промышленных сетях, поддерживающий как циклические (реaltime) так и ациклические (конфигурационные, диагностические) сообщения. ABB CI535V30 3BSE022162R1 выделяется высокой пропускной способностью (до 12 Мбит/с), двойной изоляцией (500 В АС между шиной PROFIBUS и контроллером), поддержкой до 124 подчиненных устройств (slaves) и встроенной диагностикой сетевого состояния (мониторинг сигнала, отслеживание отключений slaves), становясь ключевым элементом для построения распределенных систем — например, управление группами насосов на нефтегазовых площадках, интеграция датчиков температуры в химических реакторах или соединение конвейерных линий в металлургических заводах.

ABB CI535V30 3BSE022162R1 гарантирует стабильную и быструю передачу данных даже в условиях высоких нагрузок и электромагнитных помех: например, на химическом заводе модуль интегрирует 50 подчиненных устройств (датчики давления, контроллеры клапанов, реле перегрузки) с контроллером AC 800M, обеспечивая передачу циклических данных (текущее давление в реакторе, положение клапана) с периодом 10 мс. При пиковой нагрузке (например, одновременное изменение параметров в 20 реакторах) ABB CI535V30 3BSE022162R1 поддерживает пропускную способность 12 Мбит/с, не допуская задержек в передаче команд — это критично для синхронного управления химическими процессами, где отставание в данных может привести к нарушению технологического режима. При отключении одного из подчиненных устройств (например, датчика температуры) модуль мгновенно отправляет сигнал об ошибке в контроллер с указанием адреса неработающего slave и типом неисправности (“потеря связи с slave 17”), что позволяет инженерам быстро локализовать проблему (например, повреждение кабеля) и устранить её за 15–20 минут. Благодаря двойной изоляции ABB CI535V30 3BSE022162R1 устойчив к электромагнитным помехам от силовых кабелей реакторов или электродвигателей, не искажая данных и не вызывая ложных срабатываний — это особенно важно для опасных производственных зон (например, зоны с возможностью взрыва), где надежность коммуникации напрямую влияет на безопасность.

Особенно стоит отметить, что ABB CI535V30 3BSE022162R1 поддерживает гибкую конфигурацию и совместимость с широким спектром устройств — через программное обеспечение ABB Control Builder M операторы могут настраивать параметры PROFIBUS DP-V1 (адреса slaves, период циклической передачи, приоритеты сообщений) и интегрировать устройства сторонних производителей (например, Siemens SIMATIC ET 200, Rockwell PowerFlex) без дополнительных адаптеров. Это устраняет необходимость замены существующего оборудования при модернизации системы, снижая капитальные затраты. Компактная конструкция (габариты 100 × 160 × 20 мм) позволяет монтировать ABB CI535V30 3BSE022162R1 в шасси контроллера AC 800M рядом с другими модулями (например, цифровым входным модулем DI810, аналоговым выходным модулем AO810), образуя единую систему управления с минимальным занимаемым пространством. Полную информацию о ABB CI535V30 3BSE022162R1, включая руководство по настройке PROFIBUS DP-V1, таблицы совместимости с slave-устройствами и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB CI535V30 3BSE022162R1] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB CI535V30 3BSE022162R1

Параметр	Значение/Характеристика
Тип устройства	Коммуникационный модуль PROFIBUS DP-V1, серии ABB AC 800M
Протокольные характеристики	• Протокол: PROFIBUS DP-V1 (поддержка циклических и ациклических сообщений) • Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая) • Режим работы: Мастер (основное устройство) • Количество slave-устройств: До 124 (по адресу 0–126) • Диапазон адресов: 0–126 (адрес мастера настраивается через Control Builder M)
Изоляция и защита	• Электрическая изоляция: 500 В АС (между шиной PROFIBUS и контроллером AC 800M), 250 В АС (между линиями PROFIBUS A/B) • Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на линии PROFIBUS, длительность 10 мкс)
Диагностика	• Мониторинг: Состояние сигнала PROFIBUS (уровень сигнала, ошибки кадра), статус slave-устройств (подключен/отключен), температура модуля • Передача ошибок: Через шину контроллера AC 800M в SCADA-систему (типы ошибок: потеря связи, ошибка кадра, перегрузка шины) • Индикаторы: Светодиоды (зеленый — питание, желтый — активная связь, красный — ошибка)
Интеграция	• Совместимые контроллеры: Только ABB AC 800M (AC 800M 1, AC 800M 2) • Шина подключения: Шина контроллера AC 800M (стандартная для серии) • Программное обеспечение: ABB Control Builder M v5.1 и выше (конфигурация, диагностика)
Эксплуатационные параметры	• Рабочая температура: 0 °C – +60 °C • Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси контроллера AC 800M (на внутренней шине) • Габариты (Ш×В×Г): 100 × 160 × 20 мм (ширина × высота × глубина) • Вес: ~0.1 кг • Питание: Из шасси AC 800M (24 В DC, ≤50 мА)
Сертификации	CE, UL 508, CSA, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, соответствие стандартам IEC 61158-3-10 и EN 61000-6-2.

Преимущества и особенности ABB CI535V30 3BSE022162R1

Высокая надежность и стабильность коммуникации

Двойная изоляция (500 В АС) и защита от ЭСД/перепадов напряжения делают ABB CI535V30 3BSE022162R1 устойчивым к суровым промышленным условиям — например, в зонах с высоким уровнем электромагнитных помех (близко к электровакуумным печами) или перепадами температуры. В отличие от коммуникационных модулей Siemens CP 343-5 (изоляция 250 В АС) или Rockwell 1756-DNB (ограниченная поддержка PROFIBUS DP-V1), ABB CI535V30 3BSE022162R1 обеспечивает более высокую защиту от электрических повреждений и полную поддержку протокола DP-V1, включая ациклические сообщения для диагностики.
Гибкая конфигурация и совместимость

Поддержка до 124 slave-устройств и совместимость с оборудованием сторонних производителей позволяют строить масштабируемые системы — например, расширять сеть PROFIBUS на новые конвейерные линии или реакторы без замены модуля. Через Control Builder M операторы могут гибко настраивать параметры передачи (период цикла, приоритеты), адаптируя модуль под конкретные требования процесса (например, короткий период цикла для критических датчиков, длинный — для не критических сигнализационных ламп).
Детальная диагностика и быстрая устранение неисправностей

Мониторинг состояния сигнала PROFIBUS и статус slave-устройств позволяет операторам заранее выявлять проблемы — например, снижение уровня сигнала может указывать на повреждение кабеля или приближение к лимитам длины линии. Сигналы об ошибках с указанием адреса slave и типа неисправности сокращают время поиска проблемы до нескольких минут, вместо нескольких часов при использовании модулей с обобщенной диагностикой.
Компактность и интеграция с AC 800M

Малые габариты и монтаж в шасси AC 800M позволяют экономить пространство в шкафах управления, что важно для сложных систем с множеством модулей. Питание из шасси устраняет необходимость дополнительных блоков питания, упрощая схему подключения и снижая риск ошибок при монтаже.

Примеры применения ABB CI535V30 3BSE022162R1

Нефтегазовая площадка: Управление насосами

На морской нефтегазовой площадке ABB CI535V30 3BSE022162R1 интегрирует 80 slave-устройств (инверторы насосов, датчики уровня нефти в резервуарах, аварийные клапаны) с контроллером AC 800M. Модуль передаёт циклические данные (скорость насоса, уровень нефти) с периодом 5 мс, позволяя контроллеру регулировать скорость насосов в зависимости от уровня в резервуаре — это предотвращает переполнение или опустошение резервуаров. При отключении инвертора насоса 5 модуль отправляет сигнал “потеря связи с slave 23” в SCADA-систему, и операторы запускают резервный насос через ациклическое сообщение (настроенное через Control Builder M). Устойчивость к влаге и перепадам температуры (+0 °C – +60 °C) позволяет модулю работать в морском климате.
Химическая промышленность: Интеграция реакторов

В химическом заводе ABB CI535V30 3BSE022162R1 соединяет 40 химических реакторов (каждой с slave-контроллером температуры и давления) с контроллером AC 800M. Модуль передаёт циклические данные о температуре/давлении с периодом 10 мс, а ациклические — для настройки параметров реакции (например, установка целевой температуры 150 °C для реактора 3). При превышении давления в реакторе 7 контроллер отправляет команду на закрытие аварийного клапана через модуль, которая достигает slave за 2 мс — это предотвращает разрыв реактора и выброс токсичных веществ. Диагностика состояния сигнала помогает выявить повреждение кабеля между модулем и slave 12, устранив проблему до полной потери связи.
Металлургия: Конвейеры и печи

В металлургическом заводе ABB CI535V30 3BSE022162R1 интегрирует 60 slave-устройств (контроллеры конвейеров, датчики температуры электровакуумных печей, реле перегрузки) с контроллером AC 800M. Модуль поддерживает скорость передачи 12 Мбит/с, обеспечивая синхронную работу конвейеров и печей — например, скорость конвейера регулируется в зависимости от температуры стали в печи (данные передаются с периодом 8 мс). При отключении датчика температуры печи 4 модуль сигнализирует об ошибке, и операторы переключают на резервный датчик, не останавливая процесс нагрева стали. Защита от электромагнитных помех предотвращает ложные команды от силовых кабелей печей.

Сравнение с конкурентами

Сравним ABB CI535V30 3BSE022162R1 с коммуникационными модулями Siemens CP 343-5 (6ES7343-5FA01-0XE0) и Rockwell 1756-DNB (1756-DNB):

Параметр	ABB CI535V30 3BSE022162R1	Siemens CP 343-5	Rockwell 1756-DNB
Протокол	PROFIBUS DP-V1 (полная поддержка)	PROFIBUS DP-V1	PROFIBUS DP (ограниченная поддержка DP-V1)
Количество slave	До 124	До 124	До 99
Скорость передачи	9.6 кбит/с – 12 Мбит/с	9.6 кбит/с – 12 Мбит/с	9.6 кбит/с – 12 Мбит/с
Изоляция	500 В АС (мастер-slave)	250 В АС (мастер-slave)	250 В АС (мастер-slave)
Совместимость с контроллерами	Только ABB AC 800M	Siemens S7-300	Rockwell ControlLogix
Диагностика	Мониторинг сигнала, статус slave, температура	Мониторинг статус slave	Мониторинг статус slave (ограниченная)
Стоимость (примерная)	Средняя	Средняя	Высокая
