Описание

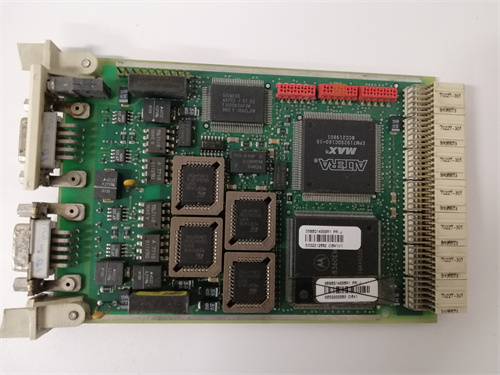

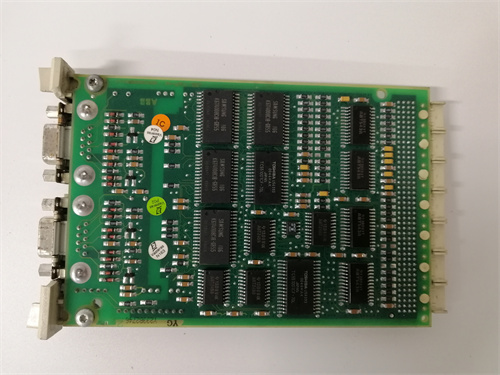

CI541V1
Начальное представление продукта
В линейке промышленных коммуникационных модулей ABB для расширения возможностей контроллеров выделяется модуль интерфейса Modbus RTU — ABB CI541V1 3BSE014666R1 (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для интеграции контроллеров ABB (например, AC 800M, AC 500) с устройствами, работающими по протоколу Modbus RTU (сенсоры, приводы, частотные преобразователи, счетчики энергии). Оно обеспечивает надежный обмен данными на большие расстояния, защиту от помех и гибкую настройку параметров связи — критически важно для распределенных автоматизационных систем (например, промышленные комплексы с удаленными площадками, распределительные подстанции, системы водоснабжения).
Описание продукта
ABB CI541V1 3BSE014666R1 относится к серии коммуникационных модулей ABB CI, специализирующихся на решениях для взаимодействия контроллеров с периферийным оборудованием. Он выступает в роли шлюза между контроллером ABB (с цифровой шиной) и устройствами Modbus RTU, преобразуя протоколы и обеспечивая синхронизацию данных. Благодаря поддержке двойного порта RS485, ABB CI541V1 3BSE014666R1 позволяет организовать две независимые линии Modbus RTU — это актуально для систем, где нужно разделить устройства по функционалу (например, одна линия для сенсоров температуры, другая для приводов).
Особенно важно отметить, что ABB CI541V1 3BSE014666R1 обеспечивает надежную передачу данных на расстояния до 1200 метров (при скорости 9600 бод) и поддерживает до 31 подчиненного устройства (slave) на каждой линии Modbus RTU. Это делает его идеальным для распределенных систем — например, в крупном заводе с удаленными производственными площадками, ABB CI541V1 3BSE014666R1 передаёт данные от 20 сенсоров давления (расположенных на расстоянии 800 метров от контроллера) без искажений или потери пакетов. Дополнительная защита от электромагнитных помех (соответствие стандарту EN 61000-6-2) гарантирует стабильность связи даже в условиях сильных помех от мощных приводов или трансформаторов.
Другим преимуществом ABB CI541V1 3BSE014666R1 является гибкая настройка параметров связи: пользователи могут регулировать скорость передачи (1200–115200 бод), тип паритета (无奇偶校验 /чётная/нечётная), количество стоп-битов (1/2) и адрес мастера Modbus через ПО ABB Control Builder M. Это позволяет интегрировать модуль с устройствами любого производителя, поддерживающими Modbus RTU — например, с частотными преобразователями Siemens SINAMICS или сенсорами Omron. Компактная конструкция с монтажом на DIN-рейку (ширина 2 модуля — 36 мм) позволяет устанавливать ABB CI541V1 3BSE014666R1 в плотно заполненные шкафы автоматизации, рядом с контроллерами и модулями I/O ABB.
Также ABB CI541V1 3BSE014666R1 оснащено функциями диагностики: через Control Builder M можно отслеживать состояние линий Modbus RTU (количество переданных/полученных пакетов, количество ошибок), проверять подключение устройств и обновлять прошивку модуля. При потере связи с подчиненным устройством модуль отправляет сигнал аварии в контроллер, позволяя операторам быстро локализовать проблему (например, обрыв кабеля, неисправность сенсора).
Параметры продукта
Основные технические характеристики ABB CI541V1 3BSE014666R1:
- Тип модуля: Коммуникационный модуль Modbus RTU для контроллеров ABB.
- Поддерживаемый протокол: Modbus RTU (мастер режим, slave режим — настраиваемый).
- Сетевые интерфейсы:
- 2 порта RS485 (дифференциальные, со shield-заземлением);
- ПоддержкаHalf-duplex режима (стандарт Modbus RTU).
- Параметры связи (настраиваемые):
- Скорость передачи: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод;
- Паритет: Нет (None), Чётная (Even), Нечётная (Odd);
- Стоп-биты: 1, 2;
- Адрес мастера Modbus: 1–247.
- Характеристики передачи:
- Максимальное расстояние на линии RS485: До 1200 м (при 9600 бод, кабель Cat.5e с экранированием);
- Количество подчиненных устройств (slave) на линию: До 31;
- Защита от помех: ±15 кВ ESD (по стандарту IEC 61000-4-2), ±2 kV surge (IEC 61000-4-5).
- Напряжение питания:
- Подаётся от контроллера ABB или внешнего источника: 24 В DC (диапазон 19,2–28,8 В DC);
- Потребляемая мощность: ≤ 3 Вт.
- Температурный диапазон эксплуатации: -25 °C – +70 °C (оперативный), -40 °C – +85 °C (хранение).
- Класс защиты корпуса: IP20 (для монтажа в шкафы с защитным исполнением).
- Монтаж: DIN-рейка (ширина 36 мм, глубина < 100 мм).
- Совместимость с контроллерами ABB: AC 800M (с шиной PROFINET/ETHERNET), AC 500 (с шиной CANopen/Modbus).
Преимущества и особенности
ABB CI541V1 3BSE014666R1 имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей Modbus RTU:
- Двойной порт RS485: Возможность организации двух независимых линий Modbus RTU позволяет разделить нагрузку и увеличить отказоустойчивость — если одна линия выходит из строя, другая продолжает работать (например, линия с приводами не влияет на линию с сенсорами).
- Длинная дальность передачи: Работа на расстояниях до 1200 м делает ABB CI541V1 3BSE014666R1 идеальным для распределенных систем (например, системы водоснабжения с удаленными пунктами измерения, промышленные комплексы с несколькими площадками).
- Защита от помех: Поддержка стандартов ESD (±15 кВ) и surge (±2 кВ) гарантирует стабильность связи в суровых промышленных условиях — модуль не выходит из строя при бликах напряжения или электростатических разрядах.
- Гибкая настройка: Поддержка различных скоростей передачи и режимов паритета позволяет интегрировать модуль с устройствами любого производителя — не требуется заменять существующее оборудование для совместимости.
- Простота интеграции с ABB контроллерами: Модуль полностью совместим с ПО ABB Control Builder M — настройка, диагностика и обновление прошивки происходят через единый интерфейс, без необходимости в стороннем программном обеспечении.
Примеры применения в отраслях
ABB CI541V1 3BSE014666R1 успешно используется в следующих отраслях:
- Водоснабжение и канализация: В системах управления насосными станциями — ABB CI541V1 3BSE014666R1 интегрирует контроллер ABB AC500 с 15–20 удаленными насосами (расположенными на расстоянии 500–1000 метров) через два порта RS485: один порт для передачи команд на насосы (start/stop, регулировка скорости), другой для получения данных о давлении воды и температуре мотора. Защита от помех предотвращает искажения сигналов от электродвигателей насосов.
- Промышленность (машиностроение): В производственных линиях с приводами — модуль соединяет контроллер ABB AC800M с 8 частотными преобразователями Siemens SINAMICS (по Modbus RTU) и 12 сенсорами положения Omron. Двойной порт RS485 разделяет нагрузку: один порт для приводов (скорость передачи 19200 бод), другой для сенсоров (9600 бод), что гарантирует без задержек передачи данных.
- Энергетика (распределительные подстанции): В системах мониторинга счетчиков энергии — ABB CI541V1 3BSE014666R1 собирает данные о потреблении электроэнергии от 25–30 счетчиков (расположенных в разных зонах подстанции) и передает их в контроллер. Длинная дальность передачи (до 1200 м) позволяет подключать счетчики в удаленных секциях подстанции, а диагностика помогает быстро выявить неисправный счетчик.
- Сельское хозяйство: В системах автоматизации ирригации — модуль интегрирует контроллер ABB AC500 с 10–15 удаленными электровентиляторами и датчиками влажности почвы (расположенными на полях на расстоянии 300–800 метров). Через порт RS485 модуль отправляет команды на включение/выключение вентиляторов и получает данные о влажности, регулируя режим ирригации в зависимости от погодных условий.
Сравнение с конкурентами
Сравнение ABB CI541V1 3BSE014666R1 с аналогичными модулями Modbus RTU (например, Siemens CP 341, Schneider TM238LD33DT) демонстрирует его преимущества:
| Параметр | ABB CI541V1 3BSE014666R1 | Siemens CP 341 | Schneider TM238LD33DT |
|---|---|---|---|
| Количество портов RS485 | 2 (независимые линии) | 1 | 1 |
| Максимальная дальность | До 1200 м | До 1000 м | До 800 м |
| Защита от помех (ESD/surge) | ±15 кВ / ±2 кВ | ±8 кВ / ±1 kV | ±10 кВ / ±1,5 kV |
| Количество slave-устройств | До 31 на линию | До 31 | До 31 |
| Совместимость с контроллерами | Полная (ABB AC800M/AC500) | Полная (Siemens S7-300) | Полная (Schneider M238) |
| Температурный диапазон | -25 °C – +70 °C | 0 °C – +60 °C | 0 °C – +55 °C |
Хотя конкуренты обеспечивают базовую функциональность Modbus RTU, ABB CI541V1 3BSE014666R1 превосходит их по количеству портов, дальности передачи, защите от помех и температурному диапазону — это делает его предпочтительным для сложных распределенных систем ABB и суровых эксплуатационных условий.
Советы по выбору
При выборе ABB CI541V1 3BSE014666R1 учитывайте следующие факторы:
- Тип контроллера: Модуль полностью совместим только с контроллерами ABB (AC800M, AC500) — если вы используете оборудование других брендов (Siemens, Schneider), выберите модули, специализированные для этих контроллеров.
- Расположение устройств: Если периферийное оборудование (сенсоры, приводы) расположено на расстоянии >800 м от контроллера, ABB CI541V1 3BSE014666R1 с дальностью до 1200 м — оптимальный выбор. Для ближних расположений (до 500 м) можно использовать более простые модели, но модуль сохраняет преимущество в защите от помех.
- Количество линий Modbus RTU: Если нужно разделить устройства по функционалу (например, приводы и сенсоры) или увеличить отказоустойчивость, двойной порт RS485 ABB CI541V1 3BSE014666R1 является ключевым фактором — откажитесь от модулей с одним портом.
- Уровень помех: Для производственных зон с сильными электромагнитными помехами (близко к приводам, трансформаторам) защита ESD ±15 кВ и surge ±2 кВ ABB CI541V1 3BSE014666R1 гарантирует стабильность — модули с более низкой защитой могут выходить из строя при бликах напряжения.
Приосторожности
- При монтаже: Используйте только экранированные кабели Cat.5e/Cat.6 для подключения портов RS485 — неэкранированные кабели увеличивают уровень помех и снижают дальность передачи. Подключите экран кабеля к заземлению только с одной стороны (у модуля) — двустороннее заземление может вызвать петли тока и искажения сигнала.
- Настройка параметров: При настройке скорости передачи и паритета убедитесь, что они совпадают с параметрами всех подчиненных устройств (slave) — несоответствие приведет к потере данных или ошибкам связи. Используйте ПО ABB Control Builder M для настройки — стороннее ПО может нарушить совместимость с контроллером.
- Тестирование связи: После установки проведите тест обмена данными с каждым подчиненным устройством — отправьте тестовые запросы (чтение регистра, запись значения) и проверьте, что ответы приходят без задержек или ошибок. При проблемах с конкретным устройством проверьте кабельное соединение и параметры его Modbus RTU.
- Обновление прошивки: Обновляйте прошивку ABB CI541V1 3BSE014666R1 только официальными файлами из портала ABB — несанкционированные обновления могут привести к неработоспособности модуля и потере связи с устройством. Перед обновлением создайте резервную копию конфигурации — в случае сбоя можно восстановить предыдущие настройки.
