Описание
Общая характеристика продукта

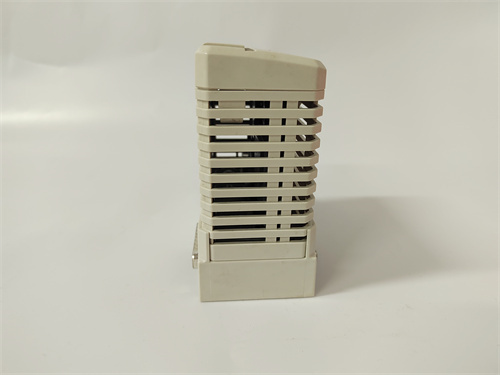

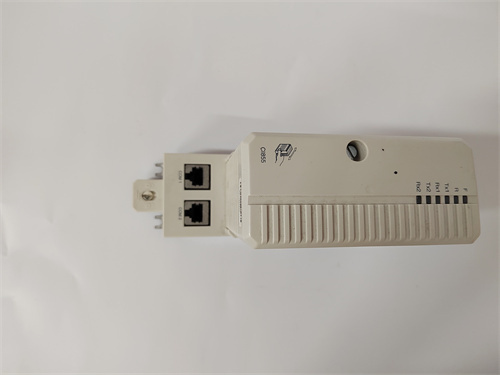

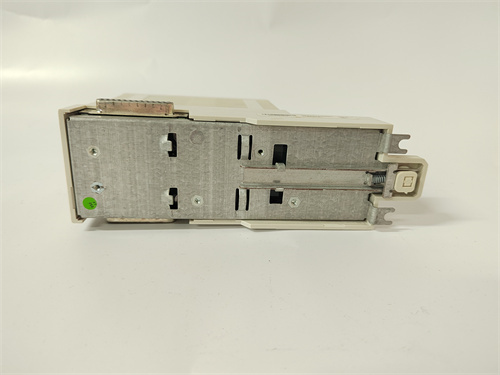

Первым делом рассмотрим промышленный коммуникационный интерфейсный модуль ABB — модель CI543, предназначенный для обеспечения высокоскоростной связи между контроллерами ABB AC 800M и внешними устройств через протокол Ethernet/IP. Это устройство относится к серии ABB Communication Interface Modules и широко применяется в автомобильной промышленности (управление роботными линиями сборки), логистике (автоматизация конвейерных систем складов) и тяжелой промышленности (обмен данными с системами мониторинга агрегатов), где требуется реальное время передачи данных, защита against сетевых атак и совместимость с оборудованием сторонних производителей, поддерживающим Ethernet/IP.
ABB CI543 представляет собой модуль с двойным Ethernet-портом (10/100/1000 Мбит/с) и интеграцией с шиной контроллера ABB AC 800M. Он поддерживает как режим клиента, так и сервиса Ethernet/IP, что позволяет как получать данные от внешних PLC (например, Rockwell Allen-Bradley ControlLogix), так и передавать команды к периферийным устройствам (приводы, сенсоры).
Особенно стоит отметить, что ABB CI543 обеспечивает низкую латентность передачи данных (≤1 мс при работе в режиме реального времени) — критично для систем, где задержка в мс может привести к сбое производственного процесса (например, в роботной сборке автомобилей). Также ABB CI543 оснащен функцией защиты against несанкционированного доступа (проверка IP-адресов, фильтрация пакетов) и поддержкой горячей замены (hot-swap), что позволяет заменить модуль без остановки системы — актуально для объектов с нулевым временем простоя. Полную информацию о ABB CI543, включая руководства по конфигурации, схемы подключения и примеры сетевых топологий, можно найти по ссылке: [ссылка на продукт ABB CI543] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB CI543 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB CI543]):
-
Коммуникационные характеристики:
- Протокол: Ethernet/IP (соответствует стандарту ODVA Ethernet/IP);
- Режимы работы: Клиент Ethernet/IP, Сервис Ethernet/IP, Scanner Ethernet/IP (для управления слейв-устройствами);
- Скорость передачи: 10/100/1000 Мбит/с (автоматическое определение скорости, полнодуплексный режим);
- Интерфейсы: 2 Ethernet-порта (RJ45), 1 порт USB 2.0 (для локальной конфигурации);
- Латентность: ≤1 мс (при передаче данных в режиме реального времени, размер пакета ≤128 байт);
- Максимальное количество подключенных устройств: До 64 слейв-устройства Ethernet/IP (в режиме Scanner).
-
Электрические характеристики:
- Питание: DC 24 В ±10% (21.6–26.4 В);
- Потребляемый ток: ≤200 мА;
- Изоляция: 500 В АС (между Ethernet-портами, между портами и шиной контроллера);
- Класс электромагнитной совместимости (EMC): Класс 3 (IEC 61000-6-2) — защита against сильных помех.
-
Конструктивные и эксплуатационные характеристики:
- Тип монтажа: Вставной в шкаф контроллера ABB AC 800M (совместим с рамами PM860/PM861/PM865);
- Габариты: 45 × 100 × 155 мм (ширина × высота × глубина);
- Класс защиты (IP): IP20 (для внутреннего монтажа в шкаф);
- Температурный диапазон работы: 0 °C до +60 °C;
- Влажность: ≤95% (без конденсации);
- Индикаторы: LED статуса питания (зеленый), LED статуса Ethernet (зеленый — связь установлена, желтый — активность передачи), LED статуса Ethernet/IP (красный — ошибка протокола);
- Срок службы (MTBF): ≥250 000 часов;
- Вес: ~320 г.
Преимущества и особенности
- Высокоскоростная Связь и Низкая Латентность: Двойной Gigabit-Ethernet-порт и латентность ≤1 мс у ABB CI543 позволяют обеспечить реальное время передачи данных — например, в автомобильной промышленности роботная линия через ABB CI543 получает команды от контроллера ABB AC 800M и мгновенно корректирует позицию манипулятора, обеспечивая точность сборки деталей (отклонение ≤0.1 мм). Это предотвращает брак продукции и снижает простои линии.
- Гибкая Совместимость с Ethernet/IP-Оборудованием: ABB CI543 поддерживает все основные режимы Ethernet/IP, что позволяет интегрировать его в смешанные системы с оборудованием разных производителей — например, в логистике контроллер ABB AC 800M через ABB CI543 управляет конвейерами Rockwell (в режиме Scanner) и получает данные о наличии товаров от сенсоров Siemens (в режиме Клиент). Отсутствие необходимости в шлюзах снижает стоимость внедрения.
- Защита Сети и Надежность: Функции фильтрации IP-адресов и проверки пакетов у ABB CI543 защищают систему against несанкционированного доступа — например, в энергетических объектах только авторизованные контроллеры могут отправлять команды к агрегатам, предотвращая несанкционированное изменение параметров. Поддержка горячей замены гарантирует восстановление работы за несколько минут при отказе модуля, без остановки всего процесса.
- Простота Конфигурации и Диагностика: Модуль ABB CI543 настраивается через программное обеспечение ABB Control Builder M — графический интерфейс позволяет быстро задать режимы работы, настроить фильтры доступа и отобразить состояние сети (количество подключенных устройств, скорость передачи). LED-индикаторы и встроенная диагностика (лог ошибок) позволяют операторам быстро выявлять проблемы (например, разрыв кабеля, конфликт IP-адресов).
- Интеграция с Системами ABB: ABB CI543 идеально совместим с контроллерами ABB AC 800M и операторскими панелями ABB TP854 — данные от Ethernet/IP-устройств поступают напрямую в контроллер, а операторы через панель могут отслеживать состояние связи в реальном времени. Это гарантирует единство интерфейса и снижает время обучения персонала.
Примеры применения в отраслях
Коммуникационный модуль ABB CI543 широко используется в системах с требованием реального времени:
- Автомобильная промышленность (роботная линия сборки двигателей): Управление роботами и контролем качества — Контроллер ABB AC 800M через ABB CI543 (режим Scanner) управляет 8 роботами Fanuc (Ethernet/IP-слейвы) и получает данные о точности сборки от 4 датчиков размеров Keyence (Ethernet/IP-клиенты). Латентность ≤1 мс гарантирует, что роботы синхронно выполняют операции (например, монтаж гайков), а при отклонении размеров датчик мгновенно сигнализирует о браке, останавливая линию.
- Логистика (автоматизированный склад): Управление конвейерами и сканерами — ABB CI543 в режиме Клиент получает данные о кодах товаров от сканеров Zebra (Ethernet/IP) и передает их в контроллер ABB AC 800M. В режиме Scanner модуль управляет 12 конвейерами Rockwell, направляя товары в нужные секции склада. Высокая скорость передачи (1 Гбит/с) обеспечивает обработку до 100 товаров в минуту, не создавая очередей в данных.
- Тяжелая промышленность (линия производства стали): Мониторинг агрегатов и передача команд — ABB CI543 подключен к контроллеру Siemens S7-1500 (Ethernet/IP-клиент) и получает данные о температуре печи (900–1200 °C) и давлении газов. Контроллер ABB AC 800M через ABB CI543 отправляет команды на регулировку топливной подачи, поддерживая технологические параметры. Защита against несанкционированного доступа предотвращает изменение критических настроек.
Сравнение с конкурентами
Сравним ABB CI543 с аналогичными Ethernet/IP модулями (Rockwell Allen-Bradley 1756-EN2T, Siemens CP 1543-1, Schneider Electric Modicon M340 BMXP342020).
| Параметр | ABB CI543 | Rockwell 1756-EN2T | Siemens CP 1543-1 |
|---|---|---|---|
| Скорость Ethernet | 10/100/1000 Мбит/с | 10/100/1000 Мбит/с | 10/100/1000 Мбит/с |
| Латентность | ≤1 мс | ≤2 мс | ≤1.5 мс |
| Режимы Ethernet/IP | Клиент, Сервис, Scanner | Клиент, Scanner | Клиент, Сервис |
| Горячая замена | Да (hot-swap) | Нет | Нет |
| Совместимость с контроллерами | ABB AC 800M | Rockwell ControlLogix | Siemens S7-1200/1500 |
| MTBF | ≥250 000 часов | ≥200 000 часов | ≥220 000 часов |
ABB CI543 выделяется низкой латентностью (≤1 мс) и поддержкой всех режимов Ethernet/IP (включая Scanner), что делает его более универсальным, чем Siemens CP 1543-1 (без режима Scanner). В отличие от Rockwell 1756-EN2T, он поддерживает горячую замену и лучше интегрируется с контроллерами ABB, что критично для существующих систем ABB. Более высокий MTBF гарантирует длительную эксплуатацию без обслуживания.
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с контроллерами ABB AC 800M и требованиями к реальному времени — выбирайте ABB CI543, так как он обеспечивает латентность ≤1 мс и полную интеграцию с ABB-системами, в отличие от моделей сторонних производителей (требуют дополнительных настроек).
- Для смешанных систем с Ethernet/IP-Оборудованием (Rockwell, Siemens) — ABB CI543 с режимами Клиент/Сервис/Scanner подходит лучше, чем модули с ограниченными режимами (например, Siemens CP 1543-1 без Scanner), так как устраняет необходимость в шлюзах.
- Для объектов с нулевым временем простоя (автомобильные линии, склады) — поддержка горячей замены у ABB CI543 снижает риск простоев при отказе модуля, в отличие от моделей без этой функции (Rockwell 1756-EN2T).
Детали по выбору доступны по ссылке: [ссылка на продукт ABB CI543]. -
Предостережения:
- Настройте уникальные IP-адреса: Каждый ABB CI543 и подключенное Ethernet/IP-оборудование должны иметь уникальные IP-адреса в сети — конфликт адресов приведет к потере связи и остановке процесса. Используйте статические IP-адреса для критических устройств.
- Используйте сертифицированные Ethernet-кабели: Для подключения ABB CI543 применяйте кабели категории Cat5e или выше (для Gigabit-Ethernet) с длиной не более 100 м. Низкокачественные кабели могут снизить скорость передачи и вызвать сбои в реальном времени.
- Регулярно обновляйте прошивку: Раз в год обновляйте прошивку модуля через USB-порт или сеть — это исправляет уязвимости безопасности, улучшает совместимость с новым оборудованием и оптимизирует производительность.
- Ограничьте количество подключенных устройств: В режиме Scanner ABB CI543 поддерживает до 64 слейва — подключение больше устройств увеличит латентность и снизит надежность. Для расширенных сетей используйте дополнительные модули или промышленные коммутаторы с поддержкой QoS (приоритетным обслуживанием пакетов).
