Описание
Описание продукта

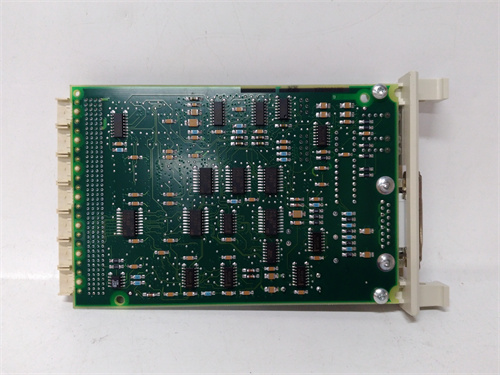

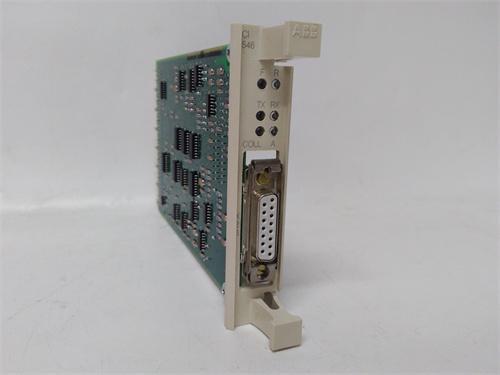

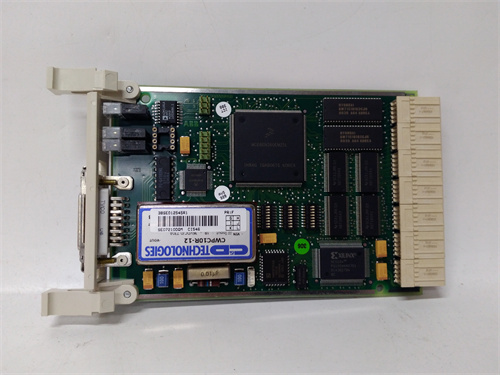

Основным объектом рассмотрения является коммуникационный модуль Profibus DP для систем распределенного контроля (DCS) ABB CI546 3BSE012545R1 — ключевой компонент, разработанный компанией ABB для обеспечения связи между контроллерами DCS ABB Symphony Plus и периферийным оборудованием (двигатели, датчики, приводы) через промышленный протокол Profibus DP. Продукт ABB CI546 3BSE012545R1 относится к серии надежных интерфейсных модулей ABB, специализирующихся на работе в критически важных отраслях (энергетика, нефтегазовая, химическая промышленность), где требуется высокоскоростная передача данных в реальном времени и отказоустойчивость сети.
Благодаря поддержке режима резервирования Profibus DP (redundant bus) и встроенной системой диагностики, ABB CI546 3BSE012545R1 обеспечивает бесперебойную коммуникацию даже при отказе одного из каналов — это критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы), где остановка сети может привести к авариям. Особенно важно отметить, что ABB CI546 3BSE012545R1 поддерживает соединение до 127 устройств Profibus DP на одном сегменте, что делает его подходящим для крупных автоматизированных комплексов с большим количеством периферии.
Кроме того, ABB CI546 3BSE012545R1 полностью совместим с программным обеспечением ABB Control Builder M, что упрощает конфигурацию параметров сети (скорость передачи, адрес устройств) и отслеживание состояния каналов. Детальную информацию о технических характеристиках и правилах интеграции можно найти на официальной странице: ABB CI546 3BSE012545R1.
Особенно ценным преимуществом ABB CI546 3BSE012545R1 является его соответствие стандартам Profibus DP V1/V2, что гарантирует совместимость с оборудованием сторонних производителей (Siemens, Schneider Electric) и упрощает модернизацию существующих систем без замены всего парка оборудования.
Параметры продукта
Параметры ABB CI546 3BSE012545R1 оптимизированы для надежной коммуникации по Profibus DP, основные из них включают:
- Поддерживаемые протоколы:
- Profibus DP V1/V2 (соответствует стандарту EN 50170);
- Profibus DP Redundant (режим резервирования двойной шины) — автоматическое переключение на резервный канал при отказе основной.
- Сетевые характеристики:
- Скорость передачи данных: 9,6 кбит/с – 12 Мбит/с (настраиваемая) — адаптация к длине кабеля и количеству устройств;
- Максимальное количество подключенных устройств: 127 на одном сегменте Profibus DP;
- Длина кабеля без усилителя: До 1000 м (при скорости ≤1,5 Мбит/с), до 100 м (при скорости 12 Мбит/с).
- Интерфейсы:
- 2 порта Profibus DP (RS-485) — для организации основной и резервной шины;
- Подключение к шине DCS ABB Symphony Plus через внутренний разъем — без дополнительных адаптеров.
- Процессор и память:
- 32-битный микропроцессор с частотой 100 МГц — обработка параллельных потоков данных без задержек;
- 64 МБ RAM (буфер данных), 32 МБ Flash (хранение конфигураций и прошивки).
- Время отклика:
- Задержка передачи данных: ≤1 мс (при скорости 12 Мбит/с) — критично для высокоскоростных процессов (например, регулировка приводов турбин);
- Время переключения на резервную шину: ≤100 мс — минимальная задержка при отказе основной сети.
- Напряжение питания: 5 В ДС (получается от шкафной системы DCS ABB Symphony Plus), потребляемый ток ≤200 мА.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на шине Profibus DP;
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Автоматическое восстановление связи после устранения неполадок.
Преимущества и особенности
ABB CI546 3BSE012545R1 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Режим резервирования Profibus DP: Двойные порты для основной и резервной шины позволяют ABB CI546 3BSE012545R1 автоматически переключаться на резервный канал за ≤100 мс при отказе основной сети — это исключает остановку производства, которая могла бы привести к миллионным потерям (например, на нефтеперерабатывающих заводах).
- Поддержка большого количества устройств: Возможность подключения до 127 устройств Profibus DP на одном сегменте делает ABB CI546 3BSE012545R1 подходящим для крупных систем (например, ТЭЦ с несколькими котлами и турбинами), где требуется интеграция большого количества датчиков и приводов.
- Высокая скорость и низкая задержка: Скорость передачи до 12 Мбит/с и задержка ≤1 мс обеспечивают реальное управление высокоскоростными процессами — например, в газотурбинных установках ABB CI546 3BSE012545R1 быстро передает команды от DCS к приводам, поддерживая стабильную мощность генерации.
- Совместимость с сторонним оборудованием: Соответствие стандартам Profibus DP V1/V2 гарантирует работу ABB CI546 3BSE012545R1 с устройством Siemens (например, приводы SINAMICS), Schneider Electric и других производителей — это упрощает модернизацию существующих систем, не заменяя всю периферию на оборудование ABB.
- Детальная диагностика и предиктивное обслуживание: Модуль собирает данные о состоянии сети (скорость передачи, количество ошибок, состояние шины) и передает их в DCS — операторы могут в реальном времени отслеживать здоровье каналов и планировать обслуживание (например, замену изношенного кабеля) до возникновения полного отказа.
Примеры применения в отраслях
ABB CI546 3BSE012545R1 широко используется в отраслях, где требуется коммуникация по Profibus DP в системах DCS ABB:
- Энергетика (ТЭЦ): В котло-турбинных установках — ABB CI546 3BSE012545R1 связывает контроллер DCS Symphony Plus с приводами вентиляторов котлов и датчиками давления пара. При отказе основной шины Profibus DP модуль автоматически переключается на резервную, сохраняя контроль над процессами и предотвращая перегрев котла.
- Нефтегазовая отрасль: На площадках добычи нефти — модуль соединяет DCS с насосными станциями и электромагнитными клапанами на трубопроводах. Высокая скорость передачи (12 Мбит/с) позволяет быстро регулировать скорость насосов в зависимости от давления, предотвращая разрыв трубопровода.
- Химическая промышленность: В реакторах для производства пластиков — ABB CI546 3BSE012545R1 интегрирует DCS с приводами смесителей и датчиками температуры. Поддержка 127 устройств на сегменте позволяет подключить все периферию одной установки, упрощая управление и диагностику.
- Металлургические заводы: На прокатных станках — модуль связывает DCS с электродвигателями рольгангов и датчиками толщины листа. Режим резервирования гарантирует бесперебойную работу даже при технических проблемах с сетью, предотвращая брак продукции.
Сравнение с конкурентами
Сравним ABB CI546 3BSE012545R1 с аналогичными коммуникационными модулями Profibus DP Siemens CP 443-5 Extended (для DCS PCS 7) и Emerson DeltaV CI854A:
| Параметр | ABB CI546 3BSE012545R1 | Siemens CP 443-5 Extended | Emerson DeltaV CI854A |
|---|---|---|---|
| Поддерживаемые режимы Profibus | DP V1/V2, redundant bus | DP V1/V2, redundant bus | DP V1, redundant bus |
| Максимальное количество устройств | 127 на сегменте | 127 на сегменте | 63 на сегменте |
| Скорость передачи | 9,6 кбит/с – 12 Мбит/с | 9,6 кбит/с – 12 Мбит/с | 9,6 кбит/с – 1,5 Мбит/с |
| Время переключения на резервную шину | ≤100 мс | ≤50 мс | ≤200 мс |
| Совместимость с DCS | ABB Symphony Plus (полная) | Siemens PCS 7 | Emerson DeltaV |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >200 000 | ~180 000 | ~160 000 |
Преимущество ABB CI546 3BSE012545R1 — поддержка Profibus DP V2, более широкий диапазон скорости передачи и лучшая совместимость с DCS ABB Symphony Plus. Для объектов, где используется экосистема ABB и требуется подключение большого количества устройств Profibus DP, он является предпочтительным выбором. Несмотря на то, что Siemens CP 443-5 Extended имеет быстрее переключение на резервную шину, ABB CI546 3BSE012545R1 опережает его по устойчивости при экстремальных температурах.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените требования к сети Profibus DP: Если вам нужно подключить >63 устройства Profibus DP или использовать скорость >1,5 Мбит/с (например, для высокоскоростных приводов), ABB CI546 3BSE012545R1 — идеальный выбор. Для систем с ≤63 устройствами и скоростью ≤1,5 Мбит/с можно выбрать Emerson DeltaV CI854A.
- Проверьте тип DCS и условия эксплуатации: ABB CI546 3BSE012545R1 полностью совместим только с DCS ABB Symphony Plus. Для Siemens PCS 7 лучше выбрать Siemens CP 443-5 Extended. Для объектов в холодных регионах (-40 °C) ABB CI546 3BSE012545R1 или Emerson CI854A подходят — Siemens CP 443-5 Extended не поддерживает температуры ниже 0 °C.
- Учтите нужду в резервировании: Если ваша система не допускает простоев (например, энергетика), обязательно выбирайте ABB CI546 3BSE012545R1 с режимом redundant bus — это гарантирует бесперебойную коммуникацию при отказе сети.
Меры предосторожности
- Монтаж и настройка: Устанавливайте ABB CI546 3BSE012545R1 только квалифицированным инженером с опытом работы с Profibus DP, следуя руководству по эксплуатации (доступно на ABB CI546 3BSE012545R1) — при конфигурации резервирования убедитесь, что основная и резервная шины подключены к разным коммутаторам, чтобы избежать одновременного отказа.
- Защита сети: Используйте специализированные кабели Profibus DP (шаг витка 10–15 мм) и установите терминальные резисторы (120 Ом) на концах сегмента — это снижает помехи и улучшает стабильность передачи данных. Избегайте параллельного прокладывания кабелей Profibus DP с силовыми кабелями (≥1000 В АС).
- Периодическая диагностика: Ежегодно проверяйте состояние шин Profibus DP с помощью анализатора сети (например, ABB Profibus Analyzer) — контролируйте количество ошибок кадров и уровень сигнала. При увеличении ошибок >1% за сутки проверьте кабели и подключения, или замените модуль.
- Резервное копирование конфигурации: Регулярно сохраняйте конфигурацию ABB CI546 3BSE012545R1 через ABB Control Builder M — в случае замены модуля вы быстро восстановите все параметры сети, включая адреса устройств и режим резервирования.
