Описание

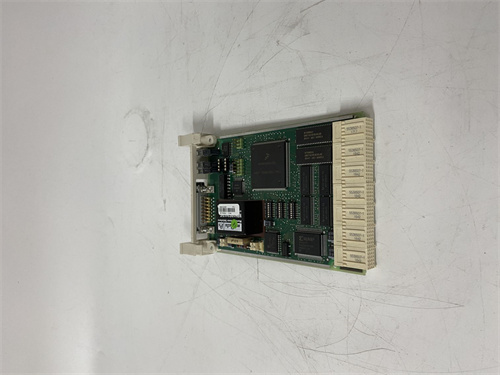

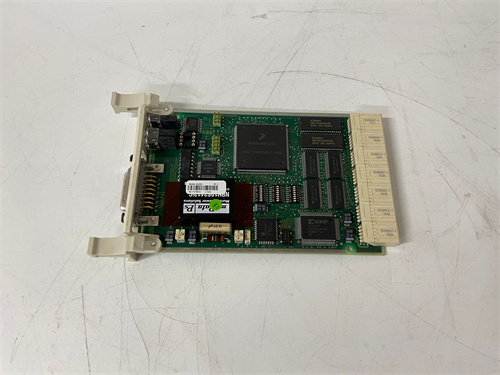

ABB CI546 3BSE012545R1
ABB CI546 3BSE012545R1 — это высокопроизводительный модуль промышленной коммуникации, специально разработанный для интеграции контроллеров ABB AC 800M в системы распределенного контроля (DCS) и сетевые архитектуры промышленных автоматизаций. Он выступает ключевым элементом для передачи данных между контроллером и внешними устройствами (приводами, сенсорами, другими PLC) в критических отраслях — энергетике, нефтегазовой промышленности, металлургии и химической сфере. ABB CI546 3BSE012545R1 гарантирует высокую скорость передачи и надежность связи, что является критическим для процессов с нулевым допуском к простою.
Описание продукта
ABB CI546 3BSE012545R1 относится к линейке модулей I/O для контроллеров ABB AC 800M, отличая себя специализацией на протоколе PROFIBUS DP/V1 — одном из самых распространенных стандартов промышленной коммуникации. Модуль выполняет функцию мастера PROFIBUS, позволяя контроллеру AC 800M управлять до 126 подчиненными устройствами (например, приводами ABB ACS880, модулями I/O ABB AI810) и передавать данные с скоростью до 12 Мбит/с. Особенностью ABB CI546 3BSE012545R1 является поддержка расширенного протокола PROFIBUS DP/V1, который включает как циклические (реал-time) данные, так и ациклические запросы (настройка параметров, диагностика), что делает его универсальным для как управлений, так и обслуживания оборудования.
В отличие от старых поколений модулей ABB (например, CI545), ABB CI546 3BSE012545R1 оснащен улучшенной микропроцессорной системой и увеличенной буферной памятью (64 КБ), что обеспечивает стабильную работу даже при максимальной нагрузке на сеть. Модуль также поддерживает функцию горячей замены (Hot Swap) — его можно извлекать и устанавливать в работающий контроллер AC 800M без остановки производственного процесса, что сокращает время простоя при обслуживании или замене. ABB CI546 3BSE012545R1 легко интегрируется в среду программирования ABB Control Builder M, где пользователи настраивают топологию сети PROFIBUS, присваивают адреса устройств и конфигурируют режимы передачи данных.
Практическое применение ABB CI546 3BSE012545R1 часто связано с управлением сложными производственными линиями: в тепловых электростанциях он обеспечивает связь между контроллером AC 800M и приводами турбин, в нефтеперерабатывающих заводах — с датчиками уровня и давления в трубопроводах, а в металлургических цехах — с системами регулирования прокатных станков. Модуль имеет повышенную устойчивость к электромагнитным помехам (соответствие стандарту IEC 61000-6-2) и защитный корпус с уровнем защиты IP20, предназначенный для монтажа в шкафы на DIN-рейку. Дополнительно ABB CI546 3BSE012545R1 имеет сертификации CE, UL и ATEX, подтверждающие его безопасность для эксплуатации в опасных зонах и соответствии международным стандартам.
Технические параметры
-
Тип устройства: Модуль коммуникации PROFIBUS DP/V1 для контроллера ABB AC 800M
-
Характеристики PROFIBUS: Режим работы: Мастер (DP Master), Подчиненный (DP Slave) — настраиваемый
-
Поддерживаемый протокол: PROFIBUS DP/V1 (с поддержкой DP-V0)
-
Скорость передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое адаптирование)
-
Максимальное количество подчиненных устройств: 126
-
Длина кабеля: до 1000 м (при 9.6 кбит/с), до 100 м (при 12 Мбит/с)
Интеграция с контроллером: Совместимость: Контроллеры ABB AC 800M (HM801, HM802)
Интерфейс с контроллером: Бус PCI (внутренний модуль)
Программное обеспечение: ABB Control Builder M v5.1 и выше
Электрические характеристики: Источник питания: От контроллера AC 800M (5 В DC)
Потребляемая мощность: ≤3 Вт
Изоляция: Меж шиной PROFIBUS и контроллером — 500 В АС
Эксплуатационные условия: Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
Влажность: 5% – 95% RH (без конденсации)
Иммунитет к помехам: IEC 61000-6-2 (индустриальное окружение)
Габариты и монтаж: Конструкция: Внутренний модуль для шкафа контроллера AC 800M
Габариты: 100 мм × 150 мм × 25 мм (Ш×В×Г)
Монтаж: На внутреннюю DIN-рейку шкафа контроллера
Преимущества и особенности
-
Высокая производительность: ABB CI546 3BSE012545R1 поддерживает скорость передачи до 12 Мбит/с и управление 126 устройствами, обеспечивая реальное управление сложными производственными процессами.
-
Поддержка PROFIBUS DP/V1: Возможность передачи циклических и ациклических данных позволяет не только управлять оборудованием, но и выполнять диагностику и настройку без остановки процесса.
-
Функция горячей замены: Hot Swap сокращает время простоя до нескольких минут при замене модуля, что критично для систем с нулевым допуском к остановкам (энергетика, нефтегаз).
-
Полная совместимость с ABB AC 800M: Интеграция с контроллерами и программным обеспечением ABB без дополнительных адаптеров упрощает внедрение и обслуживание.
-
Устойчивость к помехам: Соответствие стандарту IEC 61000-6-2 гарантирует стабильную работу в шумных промышленных условиях (например, рядом с высоковольтными трансформаторами).
-
Расширенная диагностика: Модуль передаёт данные об ошибках сети (падение связи, неисправность подчиненного устройства) в контроллер AC 800M, позволяя операторам быстро локализовать проблемы.
Примеры применения в областях автоматизации
-
Энергетика (Тепловые электростанции): В ТЭС ABB CI546 3BSE012545R1 установлен в контроллере ABB AC 800M, управляющем котлом и турбиной. Модуль через PROFIBUS DP/V1 связывает контроллер с 32 приводами насосов (ABB ACS880) и 64 датчиками температуры/давления. Он передаёт команды на регулирование скорости насосов (циклические данные) и получает данные о состоянии приводов (ациклические запросы). При сбое одного насоса модуль мгновенно сигнализирует в контроллер, который автоматически включает резервный насос — без остановки котла.
-
Нефтегазовая отрасль (Газоперерабатывающие заводы): На газоперерабатывающем объекте ABB CI546 3BSE012545R1 обеспечивает связь между контроллером AC 800M и 48 датчиками уровня нефти в резервуарах (Emerson Rosemount 3051) и 24 приводами клапанов (ABB V180). Модуль работает в режиме мастера PROFIBUS, собирая данные о уровне и давлении с интервалом 10 мс и передавая команды на регулирование клапанов. Благодаря функции Hot Swap, техническое обслуживание модуля проводится без остановки переработки газа.
-
Металлургия (Цеха холодной прокатки): В цехе прокатки стали ABB CI546 3BSE012545R1 интегрирует контроллер AC 800M с 60 датчиками толщины листа (Siemens 7ML5033) и 15 приводов рольгангов (ABB ACS880). Модуль передаёт данные о толщине листа в реальном времени (скорость 12 Мбит/с), контроллер корректирует скорость рольгангов, обеспечивая равномерность продукции. При неисправности датчика модуль детализирует ошибку в системе диагностики, что ускоряет ремонт.
Сравнение с конкурентами
|
Параметр
|
ABB CI546 3BSE012545R1
|
Аналог 1 (Siemens CP 343-5)
|
Аналог 2 (Schneider BMXP342000)
|
|---|---|---|---|
|
Максимальная скорость PROFIBUS
|
12 Мбит/с
|
12 Мбит/с
|
1.5 Мбит/с
|
|
Количество подчиненных устройств
|
126
|
120
|
63
|
|
Поддержка PROFIBUS DP/V1
|
Да (полная)
|
Да (частичная)
|
Нет (только DP-V0)
|
|
Функция Hot Swap
|
Да
|
Нет
|
Нет
|
|
Совместимость с ABB AC 800M
|
Полная
|
Требует адаптера
|
Требует адаптера
|
Советы по выбору и предостережения
Советы по выбору
-
Для систем ABB AC 800M: Если вы используете контроллеры ABB AC 800M, ABB CI546 3BSE012545R1 — единственный модуль PROFIBUS с полной совместимостью и поддержкой всех функций Control Builder M.
-
По нагрузке на сеть: При управлении более 100 подчиненными устройствами или необходимости скорости ≥10 Мбит/с модуль превосходит аналоги, особенно Schneider BMXP342000.
-
Для критических процессов: Если не допустимо остановка производства при обслуживании, функция Hot Swap ABB CI546 3BSE012545R1 делает его неотъемлемым.
-
По протоколу PROFIBUS DP/V1: Для ациклических запросов (диагностика, настройка) модуль лучше аналогов, так как поддерживает полный набор функций DP/V1.
Предостережения
-
Конфигурация: Настраивайте ABB CI546 3BSE012545R1 только через ABB Control Builder M v5.1 и выше — старые версии ПО не поддерживают все функции модуля и могут привести к сбоям связи.
-
Кабелирование PROFIBUS: Используйте только сертифицированные кабели PROFIBUS (например, ABB 3HAC031683-001) с импедансом 100 ±20 Ом — некачественные кабели снижают скорость и стабильность передачи.
-
Горячая замена: При выполнении Hot Swap убедитесь, что контроллер AC 800M работает в режиме резервирования (если возможно) — это предотвращает потерю данных при извлечении модуля.
-
Адресация устройств: Убедитесь, что адреса подчиненных устройств на PROFIBUS не повторяются — дублирование адресов вызывает конфликты и остановку части сети.
-
Регулярная диагностика: Раз в 6 месяцев проверяйте состояние сети через Control Builder M — это выявит деградацию кабелей, нестабильность сигнала или приближающуюся неисправность модуля.
