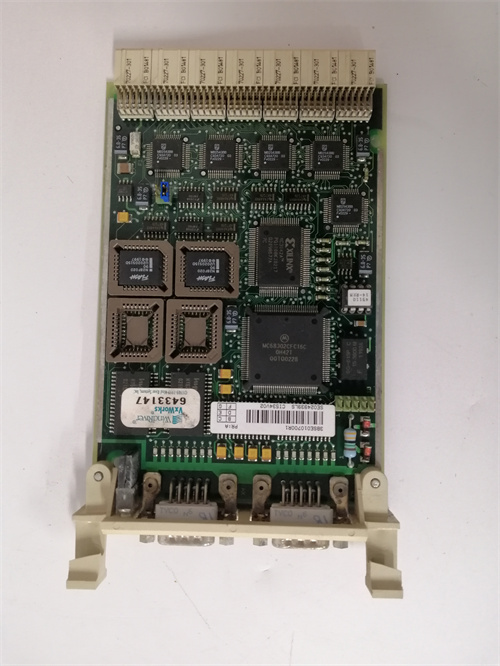

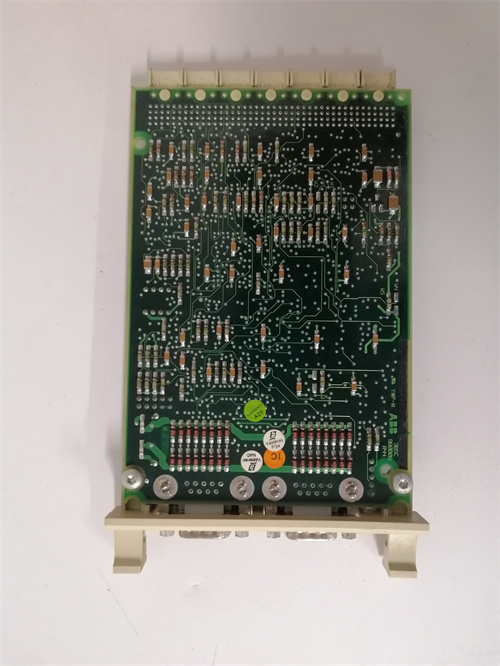

ABB CI547

Описание продукта

Модуль ABB CI547 представляет собой высоконадежный, изолированный последовательный интерфейсный модуль для систем управления AC 800M. Этот ключевой компонент предназначен для организации стабильной и защищенной связи между контроллерами AC 800M и разнообразным периферийным оборудованием, таким как приводы, панели оператора или сторонние устройства, использующие стандартные последовательные протоколы. Основная функция CI547 — обеспечение физического уровня связи и преобразование сигналов. Работа модуля ABB CI547 критически важна для создания распределенных систем управления, где требуется гарантированная доставка данных в условиях промышленных помех. Интеграция модуля CI547 в стойку контроллера повышает гибкость и расширяемость всей системы автоматизации.

Технические параметры и характеристики

• Тип интерфейса: Изолированный последовательный интерфейс RS-232/RS-485 (RS-422).
• Поддерживаемые протоколы: Modbus RTU (Master/Slave), ABB DriveComm (для связи с частотными приводами), SattCon и другие ASCII- или двоичные протоколы.
• Гальваническая развязка: 500 В AC между каналом и системной шиной, 1500 В AC между контактами разъема и каналом.
• Скорость передачи данных (Baud Rate): От 300 до 115200 бит/с.
• Подключение: Через 9-контактный разъем D-Sub.
• Напряжение питания: Питается от шины основания контроллера.
• Совместимость: Предназначен для установки в основания контроллеров серии AC 800M (например, PM851, PM856, PM860, PM861, PM864, PM865, PM866, PM891).
• Индикация состояния: Светодиоды для отображения состояния питания, передачи (TxD) и приема (RxD) данных.

Преимущества и особенности

• Высокая помехозащищенность: Благодаря гальванической развязке, ABB CI547 обеспечивает стабильную связь в электромагнитно-насыщенной промышленной среде, защищая контроллер от перенапряжений и помех.
• Универсальность протоколов: Поддержка нескольких промышленных протоколов позволяет подключать широкий спектр оборудования без использования дополнительных конвертеров.
• Простота интеграции: Модуль легко конфигурируется в стандартной среде программирования ABB Control Builder M. “Горячее” подключение (при соблюдении условий безопасности) упрощает обслуживание без остановки системы.
• Надежность и долговечность: Как и все компоненты AC 800M, модуль CI547 рассчитан на круглосуточную работу в тяжелых промышленных условиях.
• Экономия пространства: Интеграция интерфейса прямо в стойку контроллера избавляет от необходимости установки внешних коммуникационных шлюзов.

Примеры применения в различных областях

• Энергетика: Связь контроллера AC 800M с релейной защитой, устройствами РЗА или счетчиками электроэнергии по протоколу Modbus RTU для сбора телеметрии.
• Нефтегазовая промышленность: Организация обмена данными с системами управления клапанами (SattCon) или получение информации с датчиков расхода и давления через последовательные линии.
• Водоподготовка и водоочистка: Управление частотными приводами насосов по протоколу ABB DriveComm и опрос данных с датчиков pH, мутности.
• Конвейерные системы в горнодобывающей отрасли: Создание распределенной сети датчиков и приводов на базе интерфейса RS-485 с использованием модуля CI547.

Сравнение с аналогами конкурентов

По сравнению с аналогами, такими как коммуникационными модулями Siemens для S7-400 (например, CP 441) или аналогами от Schneider Electric для Modicon, ABB CI547 имеет свои особенности:

• Прямая интеграция в экосистему AC 800M: Обеспечивает более тесную и оптимизированную интеграцию, чем универсальные OPC-шлюзы или сторонние конвертеры.
• Фокус на надежность и изоляцию: В стандартной комплектации предлагает высокий уровень гальванической развязки, что для некоторых аналогов может быть опцией.
• Протокол DriveComm: Ключевое преимущество при работе с парком частотных приводов ABB, обеспечивающее глубокую интеграцию и удобное управление.
• Архитектура: Является частью модульной, масштабируемой системы AC 800M, в то время как некоторые решения конкурентов могут быть более закрытыми или менее гибкими.

Рекомендации по выбору и важные замечания

1. Проверка совместимости: Перед покупкой убедитесь, что ваше основание контроллера AC 800M поддерживает установку модуля CI547 и что версия firmware контроллера совместима.
2. Определение протокола: Четко определите, какой протокол (Modbus RTU, DriveComm и т.д.) требуется для вашего периферийного оборудования. Конфигурация модуля зависит от выбранного протокола.
3. Тип интерфейса: Уточните, требуется ли интерфейс RS-232 (точка-точка) или RS-485/422 (многоточечная сеть). Физическое подключение будет различаться.
4. Длина линии связи: При планировании сети на RS-485 соблюдайте ограничения по максимальной длине линии (до 1200 метров на стандартных скоростях) и используйте правильное терминальное сопротивление.
5. Программное обеспечение: Для конфигурации модуля необходим пакет Control Builder M Professional. Заранее спланируйте конфигурацию коммуникационного драйвера в проекте.
6. Резервирование: Для критически важных применений рассмотрите возможность резервирования каналов связи путем установки дополнительных модулей.
