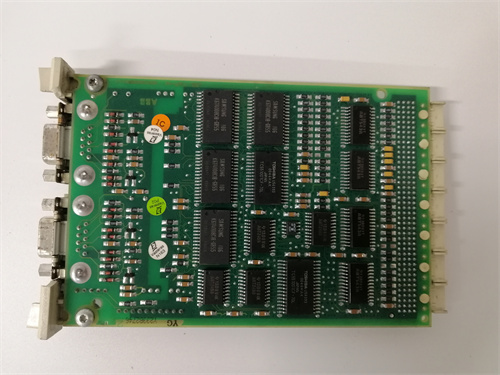

ABB CI547 3BNP004429R1

Описание

Общая характеристика продукта ABB CI547 3BNP004429R1

Технические параметры ABB CI547 3BNP004429R1

• Основные параметры коммуникации:
  • Тип устройства: Промышленный модуль интерфейса Profibus DP (версия Profibus DP V1/V2);
  • Поддерживаемые режимы: Мастер (управляющее устройство) и Слейв (управляемое устройство) — гибкость под разные топологии;
  • Коммуникационные порты: 1 Profibus DP порт (RS-485) с защитами от помех;
  • Максимальная скорость передачи: 12 Mbit/s — адаптация к требованиям высокоскоростных процессов;
  • Количество поддерживаемых Profibus DP устройств: До 124 устройств в одном сегменте (с использованием повторяющих устройств — до 4 сегментов);
  • Длина кабеля: До 1000 м (при скорости 9.6 kbit/s) / до 100 м (при скорости 12 Mbit/s) — поддержка крупных объектов.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Защитение от короткого замыкания на Profibus порту (автоматическая блокировка + сигнал ошибки);
    • Горячее заменение (hot-swap): Поддерживается — замена модуля без отключения питания контроллера;
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления ABB;
  • Класс надежности (MTBF): > 1 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация (зеленый — нормальная работа, желтый — предупреждение, красный — ошибка) для Profibus порта и общей работы.
• Параметры совместимости и эксплуатации:
  • Совместимые контроллеры ABB: AC800M, Symphony Plus, Freelance 2000 — полная интеграция через внутреннюю шину;
  • Поддерживаемые протоколы дополнительно: Modbus RTU (опционально) — для связи с не-Profibus устройствами;
  • Питание: DC 24 В ±10% (потребляемая мощность ≤10 Вт);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (класс UL 94 V-0);
  • Размеры: 100 мм (ширина) × 160 мм (высота) × 65 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 61537) — совместимость с шкафами ABB.

Преимущества и особенности ABB CI547 3BNP004429R1

1. Отказоустойчивость и горячее заменение: Поддержка hot-swap делает ABB CI547 3BNP004429R1 идеальным для непрерывных процессов — в нефтеперерабатывающем заводе при сбое модуля его можно заменить за 5 минут без остановки реактора, что сокращает потери от простоя на 90% по сравнению с модулями без этой функции.
2. Высокая скорость и масштабируемость: Скорость до 12 Mbit/s и поддержка 124 устройств позволяют ABB CI547 3BNP004429R1 обслуживать крупные объекты — в ТЭС он соединяет контроллер Symphony Plus с 50 датчиками температуры пара и 20 приводами насосов, передавая данные за 0.5 ms, что гарантирует своевременную регулировку котла.
3. Совместимость с системами ABB и расширенная диагностика: Интеграция с AC800M и Symphony Plus упрощает настройку — через ПО ABB Control Builder M можно быстро конфигурировать Profibus топологию и отслеживать состояние каждого устройства. При обрыве кабеля к датчику ABB CI547 3BNP004429R1 отправляет сигнал “ошибка” в контроллер и индицирует проблемный сегмент, сокращая время поиска неисправности до 10 минут.
4. Устойчивость к суровым условиям: Класс EMC 3 и температурный диапазон -20 °C до +60 °C позволяют ABB CI547 3BNP004429R1 работать в северных нефтегазовых полях (зима -20 °C) или жарких химических цехах (лето +60 °C). Защитение от короткого замыкания предотвращает повреждение модуля при неправильном подключении кабелей.

Примеры применения ABB CI547 3BNP004429R1 в различных отраслях

• Нефтегаз (нефтехранилище): В нефтехранилище ABB CI547 3BNP004429R1 подключен к контроллеру ABB AC800M и 30 датчикам уровня нефти (Profinet DP-compatible). Модуль передаёт данные о уровне с частотой 1 кГц, и при превышении уровня >90% контроллер через модуль отправляет команду на открытие клапана сброса за 0.3 ms, предотвращая переполнение.
• Химическая промышленность (реакторный комплекс): В комплексе реакторов ABB CI547 3BNP004429R1 соединяет контроллер Symphony Plus с 25 датчиками давления и 15 клапанов регулирования реагентов. При нестабильности давления (колебания >5%) модуль мгновенно передает сигнал в контроллер, который корректирует положение клапанов, поддерживая безопасные параметры реакции.
• Энергетика (ТЭС, котельная): В котельной ABB CI547 3BNP004429R1 работает в режиме Profibus Master, управляя 40 приводами насосов охлаждения и 10 датчиками температуры пара. Скорость передачи 12 Mbit/s гарантирует синхронное включение насосов с задержкой <1 ms, предотвращая перепады давления в трубопроводах.
• Металлургия (плавильный печь): В заводе сталеплавки ABB CI547 3BNP004429R1 подключен к контроллеру AC800M и 18 датчиков уровня расплавленной стали. Горячее заменение модуля позволяет обслуживать его без остановки печи, а защита от помех от плавильных устройств предотвращает искажения сигналов, обеспечивая точный контроль уровня стали.

Сравнение ABB CI547 3BNP004429R1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB CI547 3BNP004429R1

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB CI547 3BNP004429R1 если ваша установка использует контроллеры ABB AC800M, Symphony Plus или Freelance 2000 — это гарантирует полную интеграцию, автоматическое распознавание и доступ к функциям hot-swap.
2. Непрерывные процессы с отказоустойчивостью: Для нефтегазовых, химических или энергетических объектов, где остановка процесса невозможна — ABB CI547 3BNP004429R1 с горячим заменением — оптимальный выбор, вместо модулей, требующих отключения питания.
3. Крупные объекты с Profibus DP устройствами: Если нужно подключить 50+ Profibus DP устройств (датчики, приводы) — ABB CI547 3BNP004429R1 с поддержкой 124 устройств — предпочтительнее аналогов с ограниченным количеством подключений.

Меры предостережения

1. Правильная настройка скорости и топологии: Через ABB Control Builder M настройте скорость Profibus DP и топологию (линейная) под длину кабеля — при длине >100 м (при 12 Mbit/s) используйте повторяющие устройства, чтобы избежать искажений сигналов.
2. Защита Profibus кабеля: Используйте экранированные Profibus-кабели (тип A) для подключения ABB CI547 3BNP004429R1 к устройствам. Заземлите экран кабеля с обеих сторон и располагайте его на расстоянии >2 м от силовых линий (380 В/10 кВ) — это снизит электромагнитные помехи.
3. Процедура горячего заменения: При замене ABB CI547 3BNP004429R1 в режиме hot-swap сначала отключите кабели Profibus, затем извлеките модуль и установите новый — не извлекайте модуль без отключения кабелей, это может привести к короткому замыканию в шине контроллера.
4. Регулярная диагностика Profibus сети: Раз в месяц проверяйте состояние сети через модуль’s диагностические функции — контролируйте уровень ошибок передачи и состояние каждого устройства. При увеличении ошибок >1% проверьте кабели и повторяющие устройства, чтобы избежать разрыва связи.
