Описание
Общая информация о продукте

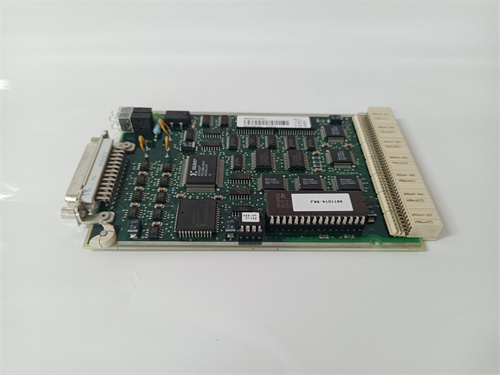

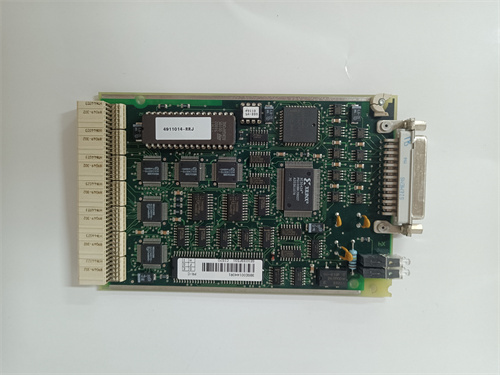

Первым делом познакомимся с устройством ABB CI570 3BSE001440R1 — это промышленный коммуникационный интерфейсный модуль для контроллеров ABB AC800M, предназначенный для организации высокоскоростной связи между локальными модулями I/O (аналоговыми, цифровыми) и центральным контроллером. Он выступает ключевым элементом для расширения возможностей автоматизированных систем, обеспечивая передачу данных в реальном времени и интеграцию распределенных модулей в единую сеть, что критически важно для крупных промышленных объектов: металлургических заводов, теплоэлектростанций, химических предприятий. Ссылка на продукт ABB CI570 3BSE001440R1 позволяет получить детальную техническую документацию, включая схемы подключения к модулям I/O и контроллерам, таблицы параметров коммутации и руководства по конфигурации через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB CI570 3BSE001440R1 отличается высокой скоростью передачи и отказоустойчивостью — его поддержка протокола ABB S800 I/O Link (специализированного для модулей AC800M) и защита от электромагнитных помех (ЭМП) гарантируют стабильную работу даже в условиях сильных помех и удаленного расположения модулей I/O (до 1000 м). Кроме того, ABB CI570 3BSE001440R1 полностью совместимо с модулями ABB (например, аналоговым модулем ABB DSAI130D 3BSE003127R1, цифровым модулем ABB DI93A HESG440355R3) и блоками питания ABB E3EB HENF315129R1, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB CI570 3BSE001440R1 имеет технические характеристики, адаптированные для высокоскоростной коммуникации:
- Тип устройства: Коммуникационный интерфейсный модуль для контроллеров ABB AC800M, поддерживающий протокол ABB S800 I/O Link;
- Основные параметры коммутации:
- Протокол связи: ABB S800 I/O Link (специализированный протокол для реального времени);
- Скорость передачи данных: 100 Мбит/с (полнодуплексный режим) — гарантирует задержку передачи <1 мс, критическую для динамических процессов;
- Максимальное расстояние связи:
- По кабелю Cat5e (неэкранированному): До 100 м;
- По экранированному кабелю Cat6 (с усилителем сигнала): До 1000 м;
- Количество подключаемых модулей I/O: До 32 модуля I/O (любой тип — AI, AO, DI, DO) в одной цепочке;
- Интерфейсы и подключение:
- Входной интерфейс: 1 порт Ethernet (RJ45) для подключения к контроллеру ABB AC800M;
- Выходной интерфейс: 2 порта S800 I/O Link (RJ45) — для организации цепной или звездной топологии модулей I/O;
- Дополнительный интерфейс: 1 порт RS-485 (Modbus RTU) — для локальной диагностики и подключения внешних устройств (например, панелей операторского управления);
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3):
- Импульсные помехы: 6 кВ (на портах Ethernet/S800 I/O Link);
- Электростатический разряд (ESD): 15 кВ (контактный), 25 кВ (аэрозольный);
- Изоляция: Электрическая изоляция между интерфейсами (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Фильтрация сигнала: Встроенный цифровой фильтр (постоянная времени 0,1–10 мс) — подавление высокочастотных помех от силовых цепей;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3):
- Эксплуатационные и конструктивные параметры:
- Питание: 24 В DC (от блока питания ABB, например, ABB E3EB HENF315129R1), потребление — 80 мА максимально;
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (ширина 35 мм);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 1 модульное место;
- Индикаторы: LED-индикаторы (зеленый — связь с контроллером, желтый — передача данных, красный — ошибка коммутации).
Преимущества и особенности
ABB CI570 3BSE001440R1 выделяется среди коммуникационных модулей благодаря ряду уникальных преимуществ:
- Высокая скорость и реальная передача данных: Скорость 100 Мбит/с и задержка <1 мс делают ABB CI570 3BSE001440R1 идеальным для динамических процессов — например, в металлургическом заводе модуль передаёт данные о температуре плавленного металла (считанные ABB DSAI130D 3BSE003127R1) в контроллер AC800M в реальном времени, позволяя операторам мгновенно корректировать мощность нагревателей и избежать перегрева печи;
- Расширенное расстояние связи: Возможность передачи сигнала до 1000 м (с экранированным кабелем) устраняет необходимость в дополнительных контроллерах для удаленных участков — в теплоэлектростанции ABB CI570 3BSE001440R1 подключает модули I/O, расположенные на расстоянии 800 м от центрального шкафа, что снижает затраты на оборудование и монтаж;
- Гибкая топология и расширяемость: Поддержка до 32 модулей I/O и два выходных порта S800 I/O Link позволяют организовывать цепную или звездную топологию — например, в химическом предприятии одна цепочка через ABB CI570 3BSE001440R1 объединяет 15 модулей DI/DO для контроля клапанов и 5 модулей AI для измерения концентрации реагентов, без потери скорости передачи;
- Легкая диагностика и надежность: Через ПО ABB Control Builder M операторы могут дистанционно отслеживать состояние связи ABB CI570 3BSE001440R1 (проверять подключение модулей I/O, выявлять разрывы кабелей) и настраивать параметры фильтрации. Защита от ЭМП гарантирует работу даже вблизи мощных электродвигателей или сварочного оборудования, снижая время простоя.
Примеры применения в отраслях
ABB CI570 3BSE001440R1 широко используется для организации связи в крупных автоматизированных системах различных отраслей:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB CI570 3BSE001440R1 подключил 20 модулей I/O (10 аналоговых ABB DSAI130D 3BSE003127R1 для температуры, 10 цифровых ABB DI93A HESG440355R3 для клапанов) к контроллеру AC800M на горячем прокатном стане. Скорость передачи 100 Мбит/с обеспечила синхронизацию данных о температуре и положении роликов, снизив брак деталей на 12%. При разрыве кабеля к одному модулю LED-индикатор сигнализировал об ошибке, и проблема была устранена за 15 минут;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB CI570 3BSE001440R1 организовал связь между контроллером AC800M и 15 модулями I/O, расположенными на расстоянии 600 м от центрального шкафа (на котлах и турбинах). Модуль передавал данные о давлении пара и скорости турбин в реальном времени, а защита от ЭМП предотвратила искажения сигнала от электродвигателей вентиляторов;
- Химическая промышленность: Завод по производству пластиков — ABB CI570 3BSE001440R1 объединил 32 модуля I/O (18 аналоговых для концентрации реагентов, 14 цифровых для управления смесителями) в единую сеть. Гибкая цепная топология позволяла добавлять новые модули без перестройки всей системы, а дистанционная диагностика через Control Builder M снизила время простоя при техническом обслуживании на 40%.
Сравнение с конкурентами
Для оценки преимуществ ABB CI570 3BSE001440R1 сравним его с аналогичным коммуникационным модулем — Siemens SIMATIC S7-1500 PN/DP (6ES7516-3AN02-0AB0):
| Параметр | ABB CI570 3BSE001440R1 | Siemens 6ES7516-3AN02-0AB0 |
|---|---|---|
| Протокол связи с модулями I/O | ABB S800 I/O Link (100 Мбит/с) | PROFINET (100 Мбит/с) |
| Максимальное расстояние связи | До 1000 м (с усилителем) | До 100 м (без усилителя) |
| Количество подключаемых модулей I/O | До 32 | До 16 |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Дополнительный интерфейс | RS-485 (Modbus RTU) | PROFIBUS DP |
| Совместимость с ABB оборудованием | Полная (AC800M, DSAI130D) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB CI570 3BSE001440R1 имеет преимущество в более длинном расстоянии связи, большем количестве подключаемых модулей I/O, усиленной защите от ЭМП и полной совместимости с оборудованием ABB. Для систем на контроллерах ABB AC800M он является предпочтительным выбором, так как обеспечивает оптимизированную связь с модулями I/O и снижает риск несовместимости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB CI570 3BSE001440R1 учитывайте:
- Расстояние до модулей I/O: Если модули расположены на расстоянии >100 м от контроллера, ABB CI570 3BSE001440R1 с возможностью передачи до 1000 м — оптимальный выбор; для коротких расстояний (<100 м) он также гарантирует стабильность;
- Количество модулей I/O: Если нужно подключить >16 модулей, ABB CI570 3BSE001440R1 (до 32 модулей) лучше подходит, чем конкурентные модели;
- Уровень помех в среде: Для объектов с сильными ЭМП (металлургия, энергетика) выбирайте ABB CI570 3BSE001440R1 с защитой EN 61000-6-2 (уровень 3) — он лучше устойчив к помехам.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная коммутация может привести к повреждению модуля или контроллера;
- Используйте только экранированные кабели Cat5e/Cat6 для передачи на расстояния >100 м — неэкранированные кабели вызывают искажения сигнала;
- Регулярно обновляйте прошивку модуля через ABB Control Builder M (не реже 1 раза в год) — обновления исправляют ошибки в протоколах и улучшают стабильность;
- Не превышайте количество подключаемых модулей (32) — перегрузка цепочки приведет к снижению скорости передачи и потере данных.
