Описание
Общая характеристика продукта

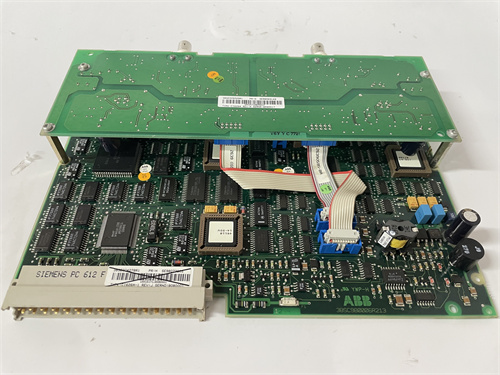

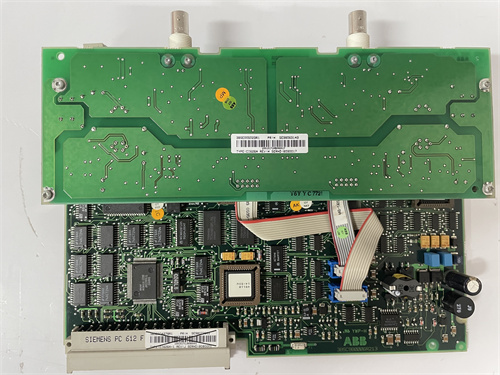

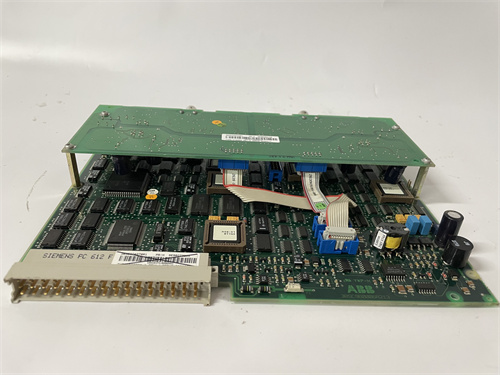

Первым делом рассмотрим промышленный коммуникационный модуль от бренда ABB — модель CI610, предназначенный для организации связи между контроллерами и внешними устройствами в автоматизированных системах на основе протокола Profibus DP. Это устройство относится к серии интерфейсов ABB AC800M, широко применяемых в энергетике, металлургии и нефтегазовой промышленности, где требуется надежная синхронизация работы множества компонентов через промышленную сеть.
ABB CI610 выступает в роли мастера Profibus DP, обеспечивая управление до 124 подчиненными устройствами (датчиками, исполнительными механизмами, другими контроллерами) с высокой скоростью передачи данных. Благодаря модульной конструкции он легко интегрируется в шкафы контроллеров ABB, расширяя их возможности коммуникации без сложных доработок.
Особенно стоит отметить, что ABB CI610 поддерживает резервирование сети (Profibus DP 冗余) и функцию самодиагностики, что критично для непрерывных производств — в случае сбоя основного канала связи автоматически переключается на резервный, минимизируя время простоя. Также модуль поддерживает горячее заменение, что позволяет его заменять без остановки системы. Полную информацию о ABB CI610, включая параметры настройки сети и примеры конфигурации, можно найти по ссылке: [ссылка на продукт ABB CI610] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB CI610 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB CI610]):
-
Коммуникационные характеристики:
- Тип устройства — модуль интерфейса Profibus DP для контроллеров ABB AC800M;
- Роль в сети — мастер Profibus DP;
- Максимальное количество подчиненных устройств — 124;
- Скорость передачи данных — регулируемая (9.6 кбит/с до 12 Мбит/с);
- Протоколы — Profibus DP V0/V1 (поддержкаyclic data и acyclic data).
-
Интерфейсы и защита:
- Порт Profibus DP — 1 × RS485 (с изоляцией 2500 В АС);
- Защита от электромагнитных помех (EMC) — соответствует EN 61000-6-2/-6-4;
- Поддержка резервирования — работа с двумя линиями Profibus DP (активное переключение).
-
Электротехнические характеристики:
- Питание — DC 24 В (18–30 В);
- Потребляемый ток — ≤100 мА;
- Изоляция — 2500 В АС (между портом и контроллером).
-
Эксплуатационные характеристики:
- Тип монтажа — в модульный шкаф контроллера ABB AC800M;
- Габариты — 45 × 170 × 110 мм (ширина × высота × глубина);
- Вес — 约 300 г;
- Температурный диапазон эксплуатации — -25 °C до +70 °C;
- Среднее время между отказами (MTBF) — ≥2 000 000 часов.
Преимущества и особенности
- Высокая скорость и масштабируемость: ABB CI610 с возможностью работы до 12 Мбит/с и поддержкой 124 подчиненных устройств подходит для крупных систем — например, в металлургических заводах с множеством датчиков температуры и давления или в нефтегазовых комплексах с распределенными устройствами.
- Резервирование сети: Поддержка двух линий Profibus DP с активным переключением гарантирует непрерывность связи при отказе кабеля или коммутатора, что критично для атомных электростанций или фармацевтических производств, где остановка процессов вызывает большие потери.
- Горячее заменение: Возможность замены модуля без остановки системы сокращает время обслуживания, что важно для производств с минимальными периодами простоя (например, в пищевой промышленности или электроэнергетике).
- Совместимость с оборудованием других брендов: ABB CI610 работает с подчиненными устройствами Siemens, Rockwell, Schneider и других производителей, что упрощает интеграцию в смешанные сети и минимизирует расходы на замену существующего оборудования.
- Простота настройки: Интеграция с ПО ABB Automation Builder позволяет быстро конфигурировать скорость сети, количество устройств и параметры резервирования, что сокращает время наладки. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB CI610].
Примеры применения в отраслях
Коммуникационный модуль ABB CI610 широко используется в системах с распределенными устройствами:
- Тепловые электростанции: Управляет сетью датчиков турбинных установок (вращение, давление, температура) через Profibus DP, передавая данные в контроллер для регулировки режима работы и предотвращения аварий.
- Автомобильные заводы: Синхронизирует работу роботных манипуляторов, конвейеров и систем контроля качества на сборочных линиях, обеспечивая минимальную задержку в передаче команд.
- Химические производства: Связывает контроллеры реакторов с подчиненными устройствами (клапаны, насосы), регулируя поток реагентов через Profibus DP и гарантируя стабильность технологического процесса. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CI610].
Сравнение с конкурентами
Сравним ABB CI610 с аналогичными модулями Profibus DP (Siemens CP 342-5, Rockwell 1756-DP, Schneider Electric 140CRP93200):
| Параметр | ABB CI610 | Siemens CP 342-5 | Rockwell 1756-DP |
|---|---|---|---|
| Максимальное количество устройств | 124 | 124 | 99 |
| Максимальная скорость | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Поддержка резервирования | Да | Да | Да |
| MTBF | ≥2 000 000 ч | ≥1 800 000 ч | ≥1 500 000 ч |
ABB CI610 выделяется более высокой надежностью (MTBF) и полной интеграцией с контроллерами ABB AC800M, что делает его предпочтительным для систем на базе оборудования ABB. Дополнительное сравнение по ссылке: [ссылка на продукт ABB CI610].
Советы по выбору и предостережения
-
Советы по выбору:
- Для сетей Profibus DP с более чем 100 устройствами — ABB CI610 идеально подходит, благодаря поддержке 124 подчиненных узлов.
- В критических системах с требованиями к отказоустойчивости — его резервируемая конфигурация гарантирует непрерывность работы.
- При интеграции с контроллерами ABB AC800M — полная совместимость сокращает время настройки и минимизирует риск сбоев. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CI610].
-
Предостережения:
- Для кабелей Profibus DP используйте только сертифицированные типы (например, Profibus FC) с экранированием: Это гарантирует стабильность сигнала и защиту от помех для ABB CI610.
- При настройке скорости сети учитывайте длину кабеля: На максимальной скорости (12 Мбит/с) максимальная длина — 100 м, при 9.6 кбит/с — до 1200 м.
- Регулярно обновляйте прошивку модуля через официальное ПО ABB: Обновления включают улучшения в работе с новыми подчиненными устройствами и защите от уязвимостей.
- Монтируйте модуль на расстоянии не менее 10 см от источников сильных электромагнитных полей (трансформаторы, двигатели): Это снижает риск искажений сигнала Profibus DP.
CI610
