Описание

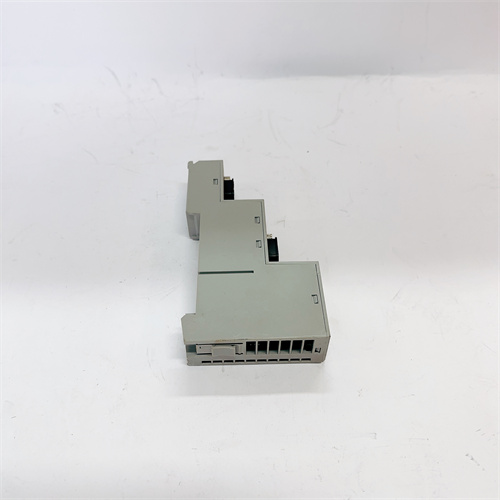

Общая характеристика продукта: ABB CI626
Первым делом рассмотрим промышленный коммуникационный модуль — ABB CI626, относящийся к серии ABB Advant Controller I/O Modules (специализирующейся на обеспечении связи между контроллерами ABB и внешними устройствами, такими как датчики, исполнительные механизмы, SCADA-системы и другие контроллеры). Это устройство предназначено для передачи данных по высокоскоростным промышленным протоколам, обеспечивая стабильную и безопасную коммуникацию в системах автоматизации среднего и крупного масштаба. ABB CI626 выделяется поддержкой протоколов PROFIBUS DP и Modbus RTU, высокой скоростью передачи данных (до 12 Мбит/с для PROFIBUS DP) и galvanic изоляцией интерфейсов, становясь ключевым элементом для объектов нефтегаза, химической промышленности, энергетики и тяжелой промышленности, где прерывание связи может привести к авариям или остановке производства.
ABB CI626 гарантирует надежную передачу данных даже в условиях интенсивных электромагнитных помех: например, на нефтегазовой площадке модуль обеспечивает связь между контроллером ABB AC 800M и 15 датчиками давления (расположенными на трубопроводах с высоким уровнем ЭМС помех). Благодаря galvanic изоляцией 2500 В АЦП между коммуникационными интерфейсами и шасси ABB CI626 защищает контроллер от шунтирующих токов, возникающих при повреждении кабелей, а также предотвращает искажения данных под влиянием внешних помех. Поддержка режима “избыточной связи” (например, двойное подключение к двум разным контроллерам) также делает ABB CI626 критически важным для систем с высокими требованиями к отказоустойчивости — это предотвращает потерю данных при отказе одного коммуникационного канала.
Особенно стоит отметить, что ABB CI626 легко интегрируется в шасси ABB Advant Controller (например, TU505, TU510) и конфигурируется через ПО ABB Control Builder M, где пользователь настраивает параметры протоколов, адреса устройств и логику обработки данных. Модуль также поддерживает диагностику в реальном времени — например, при обрыве кабеля к датчику ABB CI626 отправляет сигнал ошибки в контроллер, и операторы могут быстро локализовать проблему. Полную информацию о ABB CI626, включая технические спецификации, схемы подключения и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB CI626] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB CI626
Технические характеристики ABB CI626 соответствуют стандартам IEC 61131-2 (коммуникационные модули), EN 61000-6-2 (ЭМС-устойчивость) и PROFIBUS DP Specification (стандарт для промышленных сетей):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный коммуникационный модуль, серия ABB Advant Controller I/O Modules |
| Основные коммуникационные параметры | • Поддерживаемые протоколы: PROFIBUS DP (версия V1/V2), Modbus RTU (RS485) • Количество интерфейсов: 2 независимых интерфейса (1 для PROFIBUS DP, 1 для Modbus RTU) • Скорость передачи: PROFIBUS DP — 9.6 кбит/с – 12 Мбит/с; Modbus RTU — 1200 бит/с – 115200 бит/с • Тип кабеля: PROFIBUS DP — двухпроводный щитковый кабель (RS485); Modbus RTU — двухпроводный кабель (RS485) • Количество подключенных устройств: PROFIBUS DP — до 126 узлов; Modbus RTU — до 32 узлов |
| Электрические параметры | • Питание: От шасси Advant Controller (DC 24 В, диапазон 19.2–28.8 В DC) • Потребляемый ток: ≤50 мА (без передачи данных), ≤80 мА (при максимальной скорости передачи) • Galvanic изоляция: 2500 В АЦП между интерфейсами, 2500 В АЦП между модулем и шасси • Защита интерфейсов: От коротких замыканий (ток ограничен ≤100 мА per интерфейс), от перенапряжения (до 30 В DC) |
| Защитные функции | • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс); электромагнитная компоновка (EMC) — соответствует EN 61000-6-3 • Диагностика: Обрыв кабеля, ошибка протокола, перегрузка канала — сигналы ошибки в контроллер • Класс защиты: IP20 (для внутреннего монтажа в шасси) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB Advant Controller (TU505, TU510) • Габариты (Ш×В×Г): 30 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.25 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное); LED per интерфейс (зеленый — связь активна, красный — ошибка связи) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤30 Г (пulse duration 11 ms) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие PROFIBUS DP Specification, IEC 61131-2. |
Преимущества и особенности ABB CI626
-
Поддержка высокоскоростных протоколов и избыточная связь
Высокая скорость передачи данных (до 12 Мбит/с для PROFIBUS DP) и поддержка избыточных коммуникационных каналов делают ABB CI626 подходящим для систем, где требуется реальная передача больших объемов данных — например, энергетические объекты с сотнями датчиков. В отличие от конкурентных модулей Siemens SIMATIC ET 200SP CM 1242-5 (скорость до 1.5 Мбит/с для PROFIBUS DP) или Rockwell Allen-Bradley 1756-CNBR (требует дополнительной лицензии для избыточной связи), ABB CI626 обеспечивает высокую скорость и отказоустойчивость “из коробки”, что критично для систем с минимальным временем реакции. -
Гибкость и совместимость с внешними устройствами
Поддержка двух протоколов (PROFIBUS DP, Modbus RTU) и 2 независимых интерфейсов позволяют ABB CI626 интегрироваться с широким спектром устройств — от датчиков и исполнительных механизмов до сторонних SCADA-систем (например, Siemens WinCC, Schneider Vijeo Citect). Например, в химическом заводе модуль ABB CI626 через PROFIBUS DP подключается к 50 датчикам температуры (ABB TSP400), а через Modbus RTU — к SCADA-системе, обеспечивая непрерывную передачу данных о температуре реакторов. -
Высокая защита от помех и детальная диагностика
Galvanic изоляция 2500 В АЦП и ЭМС-устойчивость класса A делают ABB CI626 устойчивым к интенсивным электромагнитным помехам — например, рядом с высоковольтными линиями или мощными моторами. Диагностика в реальном времени (обрыв кабеля, ошибка протокола) позволяет операторам быстро выявлять и устранять неполадки, снижая время простоя системы. В отличие от модулей без galvanic изоляции, ABB CI626 защищает контроллер от повреждения при обрыве или коротком замыкании коммуникационных кабелей. -
Простота интеграции с контроллерами ABB и конфигурации
Полная совместимость с шасси ABB Advant Controller (TU505, TU510) и конфигурация через ABB Control Builder M упрощают эксплуатацию ABB CI626: модуль автоматически распознается шасси, и пользователь настраивает параметры протоколов через графический интерфейс (без написания сложного кода). Это сокращает время коммиссиирования до 30–40 минут, в отличие от модулей сторонних производителей, которые требуют дополнительной настройки драйверов для совместимости с контроллерами ABB.
Примеры применения ABB CI626
- Энергетический объект: Связь с датчиками и SCADA
На ТЭС ABB CI626 обеспечивает связь между контроллером ABB AC 800M и 80 датчиками параметров турбин (давление, температура, скорость) и локальной SCADA-системой:
- Модуль через PROFIBUS DP (скорость 12 Мбит/с) подключается к 80 датчикам — данные о параметрах турбин передаются в контроллер с частотой 1 раз в 10 мс, что позволяет операторам отслеживать состояние оборудования в реальном времени;
- Через Modbus RTU (скорость 115200 бит/с) ABB CI626 передает агрегированные данные (средняя температура, максимальное давление) в SCADA-систему, где формируются отчеты о работе ТЭС;
- При обрыве кабеля к одному из датчиков модуль отправляет сигнал ошибки в контроллер — операторы локализуют проблему за 5 минут и заменяют кабель, не останавливая работу турбины;
- Galvanic изоляция защищает контроллер от перепадов напряжения в сети датчиков, возникающих при работе высоковольтных трансформаторов.
- Химический завод: Связь с клапанами и контроллерами безопасности
В химическом заводе ABB CI626 соединяет контроллер ABB Advant Master (управление технологическими процессами) с 30 клапанами регулирования (ABB V18345) и контроллером безопасности SC520M:
- Через PROFIBUS DP модуль передаёт команды от Advant Master к клапанам (открытие/закрытие, регулировка положения), а также получает сигналы о фактическом положении клапанов;
- Через Modbus RTU ABB CI626 обменивается данными с контроллером SC520M — например, при превышении критического давления в реакторе SC520M отправляет команду на экстренное закрытие клапанов, и ABB CI626 быстро передает эту команду через PROFIBUS DP;
- Устойчивость к влажности (95% без конденсации) позволяет модулю работать в цехах с высокой влажностью (например, цеха обработки растворов);
- ЭМС-устойчивость класса A гарантирует работу рядом с химическими реакторами, которые генерируют электромагнитные помехи.
- Нефтегазовая площадка: Избыточная связь с распределенными контроллерами
На удаленной нефтегазовой площадке ABB CI626 обеспечивает избыточную связь между центральным контроллером ABB AC 800M и 5 распределенными контроллерами (ABB AC 500-S) на добычных скважинах:
- Модуль подключен к двум коммуникационным каналам: основной (PROFIBUS DP, скорость 6 Мбит/с) и резервный (Modbus RTU, скорость 57600 бит/с);
- При отказе основного канала ABB CI626 автоматически переключается на резервный за 100 мс, не прерывая передачу данных о давлении в трубопроводах и расходе нефти;
- Локальный LCD-интерфейс на шасси Advant Controller позволяет инженерам на месте проверять состояние коммуникационных каналов и корректировать параметры ABB CI626 без подключения компьютера;
- Широкий температурный диапазон (-20 °C – +60 °C) позволяет модулю работать в северных регионах с зимними температурами до -15 °C.
Сравнение с конкурентами
Сравним ABB CI626 с коммуникационными модулями Siemens SIMATIC ET 200SP CM 1242-5 (6ES7124-2BD32-0XB0) и Rockwell Allen-Bradley 1756-CNBR:
| Параметр | ABB CI626 | Siemens SIMATIC ET 200SP CM 1242-5 | Rockwell Allen-Bradley 1756-CNBR |
|---|---|---|---|
| Поддерживаемые протоколы | PROFIBUS DP, Modbus RTU | PROFIBUS DP (только) | DeviceNet, EtherNet/IP |
| Максимальная скорость передачи | 12 Мбит/с (PROFIBUS DP) | 1.5 Мбит/с (PROFIBUS DP) | 100 Мбит/с (EtherNet/IP) |
| Galvanic изоляция | 2500 В АЦП | 1500 В АЦП | 2500 В АЦП |
| Избыточная связь | Да (2 интерфейса) | Нет (только 1 интерфейс) | Да (требует лицензии) |
| Совместимость с ABB | Полная (Advant Master, AC 800M) | Ограниченная (требует адаптера) | Ограниченная (требует адаптера) |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB CI626 превосходит конкурентов по поддержке двух протоколов, высокой скорости передачи (PROFIBUS DP) и избыточной связи без дополнительных лицензий. По сравнению с Siemens он предлагает лучшую защиту от помех (galvanic изоляция 2500 В АЦП) и гибкость в подключении устройств; по сравнению с Rockwell — более простую интеграцию с контроллерами ABB и экономичную стоимость, что делает его оптимальным выбором для систем автоматизации на базе оборудования ABB.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB CI626 если:
- Требуется коммуникационный модуль для связи контроллеров ABB с устройствами по протоколам PROFIBUS DP или Modbus RTU (датчики, клапаны, SCADA).
- Работаете в условиях интенсивных электромагнитных помех или требуете избыточной связи для повышения отказоустойчивости (например, энергетические объекты, нефтегазовые площадки).
