Описание

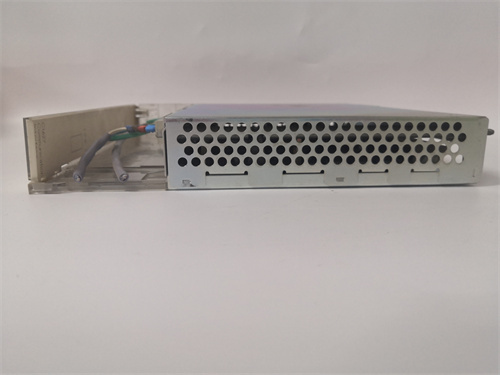

ABB CI627 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль цифровых входов/выходов (I/O) для систем автоматизации ABB, предназначенный для интеграции дискретных сигналов состояния и управляющих команд в средние и крупные промышленные процессы. ABB CI627 относится к серии компонентов ABB Advant OCS (Open Control System), специализирующейся на высокой надежности, совместимости с контроллерами ABB AC 800M/AC 700F и соответствию стандартам промышленной безопасности (IEC 61131-3, IEC 61508 SIL 2). Он идеально подходит для применения в нефтегазовых комплексах (контроль клапанов, насосов), химических заводах (мониторинг уровней резервуаров, состояния шлюзов) и энергетических объектах (управление вспомогательными механизмами электростанций), где требуется быстрая и надежная обработка цифровых сигналов.
Описание продукта
ABB CI627 представляет собой модуль с 16 цифровыми входами и 16 цифровыми выходами, предназначенными для работы с сигналами низкого напряжения (24 В DC). Основная функция устройства — собирать дискретные сигналы состояния от сенсоров (датчики положения, кнопки, реле) через входы и передавать их в контроллеры ABB (например, AC 800M), а также выполнять управляющие команды от контроллеров, отправляя сигналы на исполнительные механизмы (электромагнитные клапаны, лампы индикации, приводы) через выходы.
Благодаря высокой скорости обработки сигналов (время реакции ≤1 мс) ABB CI627 гарантирует почти реальное отслеживание и управление процессами — например, в нефтегазовой установке он может мгновенно зафиксировать открытие аварийного клапана (через цифровой вход) и передать команду на остановку насоса (через цифровой выход) за несколько миллисекунд, предотвращая утечку нефти. Дополнительным преимуществом является встроенная защита от короткого замыкания на выходах (автоматическое ограничение тока до 1 А) и защита от электромагнитных помех (соответствие стандарту IEC 61000-6-2), что делает модуль устойчивым в условиях промышленной среды.
Например, в химическом заводе ABB CI627 управляет процессом подачи химических реагентов: 8 цифровых входов подключены к датчикам уровня в резервуарах (сигнал «уровень нормальный/низкий»), а 6 цифровых выходов — к электромагнитным клапанам подачи реагентов. При получении сигнала «низкий уровень» из резервуара №3 (вход №8) контроллер AC 800M отправляет команду на открытие клапана №3 через ABB CI627 (выход №6). Модуль мгновенно выполняет команду и подтверждает состояние клапана обратно контроллеру, обеспечивая синхронность процесса.
Основной достоинством ABB CI627 является интеграбельность с экосистемой ABB:
- Диагностика в реальном времени: ABB CI627 поддерживает детальную диагностику каждого канала (вход/выход) — при неисправности входа №5 (например, разрыв цепи датчика) модуль отправляет код ошибки в контроллер и SCADA-систему ABB System 800xA, позволяя операторам быстро локализовать проблему.
- Простота конфигурации: Через программное обеспечение ABB Control Builder M можно настроить логику работы выходов (например, активация выхода только при совпадении двух входных сигналов) и установить пороговые значения для алармов, без необходимости дополнительного оборудования.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Модуль цифровых входов/выходов (I/O) |
| Маркировка | CI627 |
| Количество входов | 16 цифровых входов (24 В DC, PNP/NPN — настраиваемый) |
| Параметры входов | – Ток срабатывания: ≤5 мА
– Время фильтрации: 0.1/1/10/100 мс (настраиваемый) – Защита: от электромагнитных помех (IEC 61000-6-2) |
| Количество выходов | 16 цифровых выходов (24 В DC) |
| Параметры выходов | – Максимальный ток на канал: 1 А
– Защита: от короткого замыкания (ограничение тока ≤1.5 А) – Тип выхода: транзисторный (MOSFET) |
| Интерфейсы коммуникации | Profibus DP (скорость до 12 Мбит/с) |
| Питание | 24 В DC ±10% (потребляемый ток: ≤100 мА без нагрузки) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -10…+60 °C (работа); -25…+70 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 48 × 100 × 160 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– SCADA-системы: ABB System 800xA – Программное обеспечение: ABB Control Builder M – Исполнительные механизмы: Электромагнитные клапаны, реле, лампы индикации |
| Срок службы | ≥10 лет |
| Сertifications | IEC 61131-3, IEC 61508 SIL 2, CE, UL |
Преимущества и особенности
- Большое количество каналов: 16 входов и 16 выходов позволяют подключить большое количество устройств одним модулем, сокращая количество компонентов в системе и экономя место в шкафу.
- Высокая скорость реакции: Время реакции ≤1 мс гарантирует мгновенную обработку сигналов — критично для аварийных систем и процессов с высокими требованиями к скорости.
- Комплексная защита: Защита от короткого замыкания, электромагнитных помех и разрыва цепи предотвращает повреждение модуля и подключенного оборудования, снижая затраты на ремонт.
- Интеграция с ABB системами: Безопасная совместимость с контроллерами AC 800M и SCADA System 800xA упрощает внедрение и минимизирует риски несовместимости.
- Детальная диагностика: Поддержка диагностики каждого канала помогает быстро выявлять неисправности, сокращая время простоя процесса.
Примеры применения в отраслях
-
Нефтегазовая сфера — Установка перекачивания нефти:
ABB CI627 контролирует 10 насосов и 8 шлюзовых клапанов: 10 цифровых входов подключены к датчикам состояния насосов («работает/остановлен»), а 8 выходов — к клапанам. При получении сигнала «аварийная остановка насоса №5» (вход №5) контроллер AC 800M отправляет команду на закрытие клапана №5 через ABB CI627 (выход №5) за 0.8 мс, предотвращая утечку нефти.
-
Химическая промышленность — Реакторная установка:
ABB CI627 управляет безопасностью реактора: 6 входов подключены к датчикам давления и температуры («превышение нормы/норма»), а 4 выходы — к аварийным клапанам сброса. При превышении давления (вход №3) ABB CI627 активирует выход №3, открывая клапан сброса, и отправляет сигнал в SCADA System 800xA, информируя операторов о ситуации.
-
Энергетика — Вспомогательные механизмы ТЭС:
ABB CI627 управляет вентиляторами системы охлаждения турбины: 4 входа подключены к датчикам температуры («норма/перегрев»), а 4 выходы — к приводам вентиляторов. При перегреве (вход №2) контроллер отправляет команду на увеличение скорости вентилятора через ABB CI627 (выход №2), поддерживая температуру в безопасном диапазоне.
Сравнение с конкурентами
| Параметр сравнения | ABB CI627 | Siemens SIMATIC ET 200SP (DI 16x24VDC/DO 16x24VDC) | Schneider Electric Modicon M340 (TM3 DI16/DO16) |
|---|---|---|---|
| Количество входов/выходов | 16/16 | 16/16 | 16/16 |
| Время реакции | ≤1 мс | ≤2 мс | ≤1.5 мс |
| Защита от короткого замыкания | Да (≤1.5 А) | Да (≤2 А) | Да (≤1.2 А) |
| Интерфейсы | Profibus DP | Profinet | Modbus TCP |
| SIL соответствие | SIL 2 | SIL 1 | SIL 1 |
| Преимущество | Высокая скорость + SIL 2 + интеграция с ABB | Широкая совместимость с Siemens | Низкая стоимость + простота настройки |
ABB CI627 выделяется более высокой скоростью реакции и поддержкой SIL 2, что делает его предпочтительным для безопасно критических систем. В отличие от Siemens ET 200SP, он предлагает лучшую интеграцию с ABB оборудованием, а по сравнению с Schneider Modicon M340 — более надежную защиту от перегрузки.
Рекомендации по выбору
ABB CI627 рекомендуется для:
- Объекты с ABB инфраструктурой: Заводы с контроллерами AC 800M/AC 700F или SCADA System 800xA — интеграция без дополнительных адаптеров и настройки.
- Безопасно критические процессы: Нефтегазовые, химические объекты или электростанции, где требуется соответствие SIL 2 и мгновенная реакция на аварии.
- Проекты с большим количеством дискретных устройств: Установки с множеством насосов, клапанов или сенсоров — 32 канала (16/16) позволяют минимизировать количество модулей.
- Требования к высокой скорости: Процессы, где задержка в обработке сигнала может привести к браку или аварии (например, реакторные установки, линии с высокой производительностью).
Если используется Siemens инфраструктура (S7-1500 + TIA Portal) — рассмотрите SIMATIC ET 200SP. Для бюджетных проектов с базовыми требованиями — Schneider Modicon M340. При эксплуатации ABB CI627 регулярно проверяйте состояние соединений, не превышайте максимальный ток на выходах (1 А на канал) и обновляйте firmware через Control Builder M — это поддерживает стабильность и надежность работы.
CI627
