Описание
Описание продукта

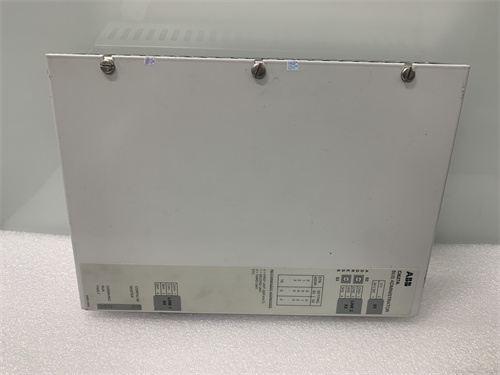

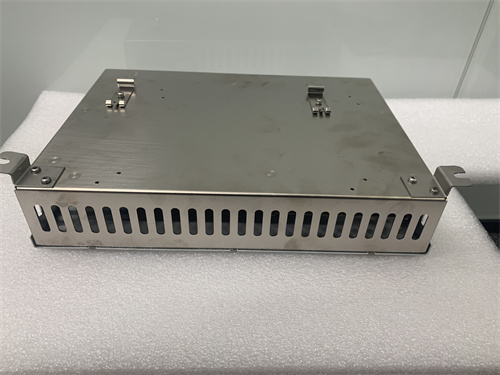

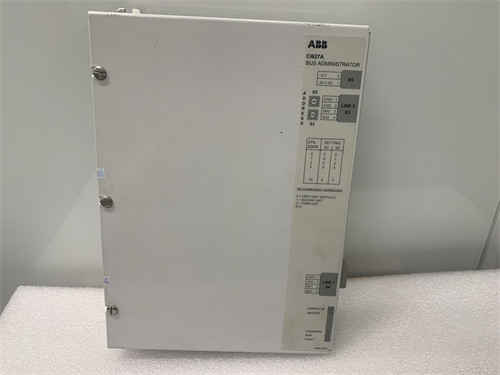

ABB CI627A 3BSE017457R1 представляет собой критический коммуникационный модуль на основе технологии Profinet IRT, разработанный для передачи данных между расширением модулями (аналоговыми/цифровыми) и контроллером DCS ABB 800xA с минимальной задержкой. Модуль ABB CI627A 3BSE017457R1 обеспечивает передачу данных со скоростью до 100 Мбит/с и поддерживает подключение до 64 расширение модулей через один порт Profinet — это позволяет строить масштабируемые системы без снижения производительности. Благодаря поддержке протокола Profinet IRT ( Isochronous Real-Time) ABB CI627A 3BSE017457R1 гарантирует предсказуемую задержку передачи данных (≤1 ms), что критично для процессов с жесткими требованиями к реальному времени (например, регулирование турбин, управление роботами-промышленниками).
Также ABB CI627A 3BSE017457R1 имеет встроенную функцию самодиагностики и мониторинга: он автоматически проверяет состояние связи, обнаруживает ошибки передачи данных и передает информацию о состоянии портов в контроллер, позволяя операторам своевременно выявлять проблемы (например, обрыв кабеля, помехи в сети). Ключевой особенностью ABB CI627A 3BSE017457R1 является полная совместимость с архитектурой DCS ABB 800xA — он легко интегрируется в существующие системы без дополнительной конфигурации, сохраняя общую надежность и отказоустойчивость. При правильной настройке ABB CI627A 3BSE017457R1 становится неотъемлемой частью системы связи DCS, обеспечивая бесперебойную передачу данных и поддерживая работу крупных промышленных установок (например, нефтеперерабатывающие заводы, атомные электростанции).
Параметры продукта
- Тип устройства: Коммуникационный модуль Profinet IRT для DCS ABB 800xA
- Параметры связи:
- Протокол: Profinet IRT (Isochronous Real-Time)
- Скорость передачи: 10/100 Мбит/с (автоматическое определение)
- Максимальное количество подключенных модулей: 64 расширение модуля
- Задержка передачи: ≤1 ms (при работе в режиме Profinet IRT)
- Диапазон передачи: До 100 м (при использовании кабеля Cat5e/Cat6)
- Интерфейсы:
- Profinet: 2 порта (1 для подключения к контроллеру, 1 для расширения сети)
– 诊断 порт: 1 порт RS485 (для локальной диагностики через ПО ABB Control Builder)
- Profinet: 2 порта (1 для подключения к контроллеру, 1 для расширения сети)
- Функции безопасности и защиты:
- Защита от помех: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Автоматическое переключение на резервную связь (при поддержке двойной сети Profinet)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Напряжение питания: 24 В постоянное (из шасси DCS 800xA, потребляемый ток ≤50 мА)
- Монтаж: Для шасси ABB 800xA (стандартное модульное крепление)
- Класс защиты: IP20 (для монтажа внутри шкафов системного оборудования DCS)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE, RoHS
Преимущества и особенности
- Высокоскоростная связь и низкая задержка: Скорость до 100 Мбит/с и задержка ≤1 ms делают ABB CI627A 3BSE017457R1 подходящим для систем реального времени — например, управления производственными линиями с цикловым временем <10 ms.
- Масштабируемость: Поддержка до 64 расширение модулей позволяет строить крупные системы без дополнительных коммуникационных модулей, снижая затраты на оборудование.
- Самодиагностика и надежность: Автоматическая проверка связи и защита от помех гарантируют стабильную работу сети, даже в суровых промышленных условиях.
- Совместимость с ABB 800xA: Стандартная интеграция с DCS ABB 800xA упрощает монтаж и настройку, сокращая время простоя системы при замене или расширении.
Примеры применения в отраслях
- Нефтегазовая отрасль: На нефтеперерабатывающих заводах ABB CI627A 3BSE017457R1 обеспечивает связь между контроллером ABB 800xA и аналоговыми модулями для измерения давления/температуры в трубопроводах — низкая задержка передачи данных позволяет операторам быстро корректировать параметры процесса, предотвращая аварии.
- Электроэнергетика: В термальных электростанциях модуль передаёт данные от датчиков скорости турбины и уровня пара к контроллеру — предсказуемая задержка ≤1 ms гарантирует стабильную регулировку турбины и постоянную мощность генерации.
- Металлургия: В сталеплавильных печах ABB CI627A 3BSE017457R1 поддерживает связь между цифровыми модулями (управление клапанами) и контроллером — масштабируемость модуля позволяет подключать все печи завода к единой системе DCS.
- Промышленная автоматизация: В линиях сборки автомобилей модуль передаёт данные от роботов-промышленников к контроллеру ABB 800xA — высокоскоростная связь обеспечивает синхронную работу роботов, увеличивая производительность линии.
Сравнение с конкурентами
| Параметр | ABB CI627A 3BSE017457R1 | Конкурентный модуль (например, Siemens S7-1500 PN/IRT) |
|---|---|---|
| Задержка передачи | ≤1 ms (Profinet IRT) | ≤2 ms (Profinet IRT) — медленнее, не для систем с жесткими сроками |
| Максимальное количество модулей | 64 расширение модуль | 32 расширение модуль — требует дополнительных модулей для масштабирования |
| Поддержка двойной сети | Да (автоматическое переключение) | Требует дополнительной конфигурации |
| Совместимость с ABB 800xA | Полная (плагинтеграция) | Ограниченная (требует адаптеров и драйверов) |
| Скорость передачи | 10/100 Мбит/с (автоматическое определение) | 10/100/1000 Мбит/с (высокая скорость, но лишняя для большинства процессов) |
Итог: ABB CI627A 3BSE017457R1 превосходит конкурентов по низкой задержке передачи, масштабируемости и совместимости с DCS ABB 800xA, что делает его предпочтительным для систем, основанных на этой платформе, особенно в критических отраслях.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы DCS: Если вы используете DCS ABB 800xA, ABB CI627A 3BSE017457R1 обеспечит идеальную совместимость — не требуется дополнительные адаптеры, в отличие от универсальных коммуникационных модулей.
- Рассчитайте количество расширение модулей: Для систем с ≤64 расширение модулем (аналоговыми/цифровыми) модуль подходит идеально; для больших систем используйте несколько ABB CI627A 3BSE017457R1 в сети Profinet.
- Учтите требования к реальному времени: Если процесс требует задержки передачи ≤1 ms (например, управление роботами), модуль с поддержкой Profinet IRT становится необходимым — он гарантирует предсказуемую работу.
Предостережения
- Используйте рекомендованный кабель: Для обеспечения стабильной связи используйте кабель Cat5e/Cat6 с экранированием — неэкранированный кабель может вызвать помехи и потерю данных.
- Не превышайте диапазон передачи: Максимальная дистанция между модулями — 100 м; для больших расстояний используйте репитеры Profinet, чтобы избежать снижения скорости.
- Регулярная диагностика сети: Периодически проверяйте состояние связи через ПО ABB Control Builder — это позволяет выявить скрытые проблемы (например, повреждение кабеля) до возникновения критических сбоев в ABB CI627A 3BSE017457R1.
