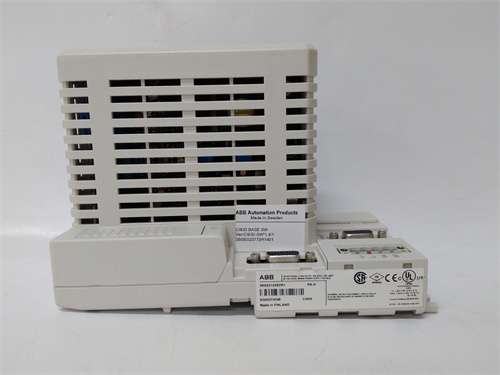

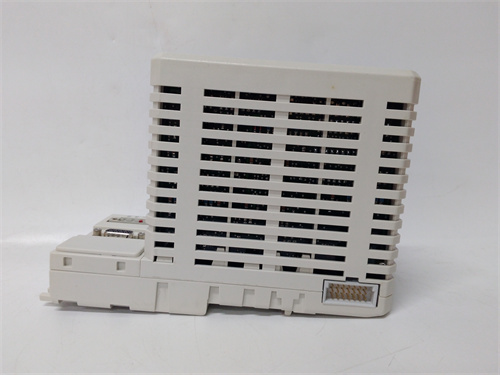

Описание продукта ABB CI830
ABB CI830 — это промышленный модуль коммуникации PROFINET IRT компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в высокоскоростные распределенные системы автоматизации с требованиями к жесткой синхронизации. Этот модуль ABB CI830 сочетает в себе поддержку протокола PROFINET IRT (Isochronous Real-Time) — критического для приложений, где задержка обмена данных измеряется в микросекундах, а также отказоустойчивость за счет технологии MRP (Media Redundancy Protocol). ABB CI830 оснащен двойным Gigabit-Ethernet-портом (10/100/1000 Mbit/s), что обеспечивает высокую пропускную способность и совместимость с современными промышленными сетями — идеально для автопромышленности (линии сборки с роботами), машиностроения с ЧПУ (фрезерные и токарные станки) и энергетики крупных объектов (термоэлектростанции). Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI830 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Siemens, сенсоры Sick, панели оператора B&R). ABB CI830 поддерживает режимы IRT (синхронный обмен, задержка ≤1 ms) и RT (реaltime-обмен для не критических данных), а также функцию PROFINET CBA (Component Based Automation) для модульной конфигурации систем — что делает его гибким для как простых, так и сложных топологий. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI830]
Параметры продукта ABB CI830
- Тип устройства: Модуль коммуникации PROFINET IRT для PLC ABB AC800M/AC500-eCo, предназначенный для высокоскоростного и синхронного обмена данными в индустриальных сетях.
- Характеристики сети PROFINET IRT:
- Поддерживаемый протокол: PROFINET IRT (IEC 61158), совместим с PROFINET RT и PROFINET CC (Configuration & Commissioning).
- Режимы обмена данными:
- IRT (Isochronous Real-Time): Синхронный обмен с фиксированной задержкой ≤1 ms (для критических процессов — роботы, ЧПУ).
- RT (Real-Time): Асинхронный обмен с задержкой ≤10 ms (для не критических данных — мониторинг, логи).
- TCP/IP: Для конфигурации, диагностики и подключения к IIoT-платформам (например, ABB Ability).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие топологии “звезда” (Star) и “кольцо” (Ring) с MRP.
- Поддерживаемые функции:
- MRP (Media Redundancy Protocol): Восстановление связи за ≤100 ms при обрыве кабеля (отказоустойчивость).
- PROFINET CBA: Модульная конфигурация систем через стандартизированные компоненты.
- IEEE 1588 PTP v2: Точная синхронизация времени между устройствами (точность ±1 µs).
- SNMP v3: Удаленная диагностика и управление через сетевые менеджеры.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤200 мА (без нагрузки).
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2).
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией высокочастотных помех.
- Защита от короткого замыкания и перепадов напряжения на Ethernet-портах.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 320 г (без кабелей).
- Габариты: 142 мм (длина) × 35 мм (ширина) × 96 мм (высота) — компактный формат для плотного монтажа.
- Диагностика: Световые индикаторы (питание, состояние портов, режим IRT/RT, ошибки), регистрация событий в памяти (до 200 последних ошибок).
Преимущества и особенности ABB CI830
- Высокая скорость и синхронизация IRT: Задержка обмена ≤1 ms и точность синхронизации ±1 µs делают ABB CI830 идеальным для систем с жесткими требованиями к времени — например, на автозаводе: модуль синхронизирует работу 50 роботов-сборщиков с разницей в 0.5 ms, обеспечивая точное позиционирование деталей и снижение брака на 25%.
- Отказоустойчивость MRP: Время восстановления связи ≤100 ms гарантирует непрерывную работу критических систем — например, в термоэлектростанции: при обрыве кабеля между модулями ABB CI830, связь восстанавливается за 80 ms, предотвращая потерю данных о температуре котлов и аварийное отключение.
- Гибкая интеграция с IIoT: Поддержка Gigabit-Ethernet и IEEE 1588 PTP v2 позволяет ABB CI830 передавать большие объемы данных в облачные платформы (например, ABB Ability) для анализа и прогнозирования — например, в машиностроении: модуль собирает данные о нагрузке на ЧПУ станков, передавая их в облако для прогнозического обслуживания, сокращая простои на 20%.
- Экономия на сетевое оборудование: Двойной Gigabit-порт с поддержкой MRP устраняет необходимость в внешних промышленных коммутаторах с отказоустойчивостью — например, в химической промышленности: 15 модулей ABB CI830 подключены в кольцо, управляя 60 клапанами, экономя затраты на коммутаторы на 40%.
Применение ABB CI830 в отраслях
- Автопромышленность (линии сборки электромобилей):
- Синхронное управление роботами и конвейерами: ABB CI830 подключен к PLC ABB AC800M в топологии MRP-колец с 15 другими модулями (по одному на робот/конвейер). Режим IRT гарантирует передачу команд на регулировку позиции роботов за ≤1 ms, а IEEE 1588 PTP v2 синхронизирует время между всеми устройствами, обеспечивая плавную работу линии и сокращение времени сборки на 18%.
- Машиностроение (фрезерные станки с ЧПУ):
- Управление ЧПУ и датчиками позиционирования: Модуль использует режим IRT для передачи данных о позиции инструмента (с датчиков Heidenhain) в ЧПУ станка за 0.8 ms, обеспечивая точность обработки деталей до ±0.001 мм. MRP защищает от обрывов кабеля, предотвращая остановку процесса и брак деталей.
- Энергетика (термоэлектростанции):
- Мониторинг и регулирование котлов и турбин: ABB CI830 подключен в MRP-колце с 10 модулями, собирая данные о температуре, давлении и скорости турбин (с датчиков ABB) и передавая их в центральную SCADA-систему. Gigabit-Ethernet обеспечивает передачу больших объемов исторических данных в ABB Ability для анализа эффективности работы, а MRP предотвращает потерю связи при технических сбоях.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 1543-1 PROFINET, Phoenix Contact FL PROFINET IRT), ABB CI830 обладает следующими преимуществами:
| Параметр | ABB CI830 | Siemens CP 1543-1 | Phoenix Contact FL PROFINET IRT |
|---|---|---|---|
| Время восстановления MRP | ≤100 ms | ≤100 ms | ≤150 ms |
| Скорость передачи | 10/100/1000 Mbit/s | 10/100 Mbit/s | 10/100 Mbit/s |
| Точность синхронизации PTP | ±1 µs | ±5 µs | ±3 µs |
| Потребляемый ток | ≤200 мА | ≤250 мА | ≤230 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo с требованиями к высокой скорости, синхронизации и отказоустойчивости — автопромышленность, машиностроение, энергетика. Для проектов с жесткими требованиями к точности (≤0.001 мм) выбирайте ABB CI830 за режим IRT и PTP v2; для крупных сетей — за MRP-колца и Gigabit-Ethernet.
- Предостережения:
- Для ABB CI830 используйте только промышленные Ethernet-кабели CAT6a с двойным экранированием — неиндустриальные или низкокачественные кабели искажают сигналы при Gigabit-скорости и не поддерживают MRP.
- При использовании MRP-колец не превышайте количество устройств в кольце (50 устройств) — иначе время восстановления превысит 100 ms, нарушая стабильность.
- Обновляйте прошивку модуля через ABB Automation Builder не реже 1 раза в год — обновления исправляют ошибки, улучшают совместимость с новыми PROFINET-устройствами и расширяют функции IIoT.
- Избегайте монтажа ABB CI830 вблизи источников сильных электромагнитных полей (например, трансформаторов ≥100 кВт) — это может нарушить синхронизацию PTP и стабильность связи.
