Описание

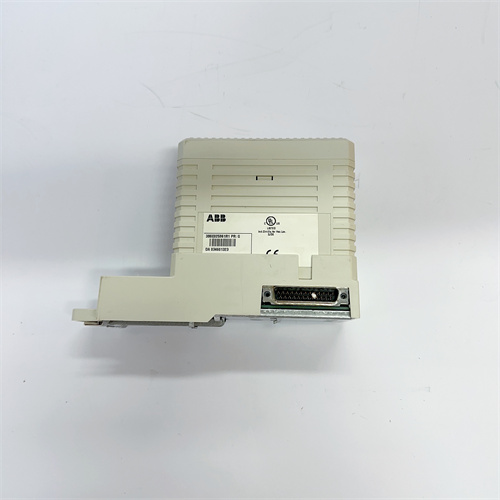

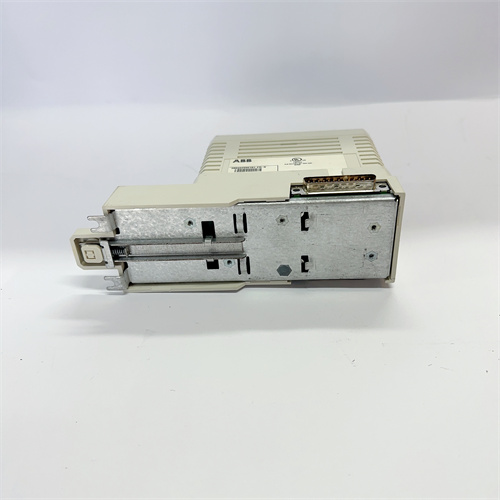

ABB CI854A (ссылка на продукт: [вставьте ссылку]) — это промышленный коммуникационный модуль от компании ABB, разработанный для контроллеров ПЛК семейства ABB AC 800M. ABB CI854A специализируется на организации высокоскоростной связи через протокол Profibus DP, обеспечивая интеграцию ПЛК с различными промышленными устройствами (двигатели, датчики, приводы) в режиме мастера или подчиненного. Это делает его ключевым элементом в автоматизированных системах среднего и крупного масштаба, таких как металлургические станы, линии сборки автомобилей и системы управления производственными цепочками.
Описание продукта
ABB CI854A оснащен одним портом Profibus DP с максимальной скоростью передачи данных до 12 Мбит/с, что позволяет обмениваться информацией с до 124 подчиненными устройствами в сети. Благодаря поддержке как режима мастера, так и подчиненного, ABB CI854A может как управлять всей сетью Profibus DP (например, координировать работу нескольких приводов на металлургической линии), так и подключаться к внешним мастерам (например, к ПЛК другого производителя для обмена данными).
Основной особенностью ABB CI854A является наличие galvanic изоляции (2500 В) между портом Profibus DP и шасси ПЛК, что защищает сигналы от электромагнитных помех — критично для работы в условиях рядом с мощными электродвигателями, трансформаторами или металлообрабатывающими станками. Это гарантирует стабильность связи даже в шумных промышленных средах, предотвращая потери данных или сбои в синхронизации устройств.
ABB CI854A поддерживает функцию “горячей замены” (hot-swap) в шасси ABB AC 800M, что позволяет заменить модуль без остановки контроллера — особенно важно для непрерывных производств (например, заводы по производству бумаги, где остановка линии приведет к большим материальным потерям). Модуль также поддерживает технологию redundancy Profibus DP (DP Redundancy), где две сети работают параллельно: при отказе одной сети автоматически переключается на вторую за ≤100 мс, что увеличивает отказоустойчивость системы.
Конфигурация ABB CI854A осуществляется через ПО ABB Control Builder M, где можно настроить параметры сети (скорость передачи, адрес модуля, режим работы), определить список подчиненных устройств и включить функции диагностики. Встроенная диагностика отслеживает состояние сети (например, нарушение связи, ошибки передачи) и отправляет коды ошибок в ПЛК, что упрощает быстрое локалирование проблем (например, определение поврежденного сегмента кабеля).
Корпус ABB CI854A предназначен для монтажа в шасси ABB AC 800M, имеет габариты 100 × 160 × 20 мм и класс защиты IP20. Модуль работает в температурном диапазоне -25…60 °C и поддерживает влажность до 95% (неконденсирующаяся), что делает его подходящим для большинства промышленных условий — от сухих мастерских до влажных цехов пищевых заводов.
Параметры продукта
- Тип устройства: коммуникационный модуль Profibus DP для ПЛК ABB AC 800M
- Поддерживаемый протокол: Profibus DP (EN 50170)
- Режимы работы: мастер, подчиненный
- Скорость передачи данных: 9.6 кбит/с — 12 Мбит/с (настраиваемая)
- Максимальное количество подчиненных устройств: 124
- Изоляция: galvanic, 2500 В между портом и шасси ПЛК
- Поддержка redundancy: DP Redundancy (восстановление связи ≤100 мс)
- Поддержка hot-swap: да (в шасси ABB AC 800M)
- Интерфейс: 1 × Profibus DP (соединитель SUB-D 9 полюсов)
- Диагностика: мониторинг состояния сети, коды ошибок (передача в ПЛК)
- Тип монтажа: в шасси ABB AC 800M (совместимо с PM861, PM864)
- Габариты: 100 × 160 × 20 мм (ширина × высота × толщина)
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -25…60 °C
- Влажность: 5…95% неконденсирующаяся
- Питание: через шасси ПЛК (24 В ПЭ, ток потребления ≤150 мА)
- Совместимость: ПЛК ABB AC 800M, устройства Profibus DP (двигатели, датчики, приводы), контроллеры других производителей с Profibus DP.
Преимущества и особенности
- Высокая скорость передачи: Достигает 12 Мбит/с, что обеспечивает быструю синхронизацию устройств в реальном времени (например, на автосборочных линиях).
- Отказоустойчивость: Поддержка DP Redundancy и hot-swap минимизирует риск остановки системы при технических проблемах.
- Защита от помех: Galvanic изоляция 2500 В гарантирует стабильность связи в шумных промышленных средах.
- Гибкость использования: Возможность работы в режиме мастера или подчиненного упрощает интеграцию с существующими сетями Profibus DP.
- Легкость конфигурации: Настройка через ABB Control Builder M и встроенная диагностика упрощают эксплуатацию и обслуживание.
Примеры применения в отраслях
- Металлургия — Горячая прокатка стали: ABB CI854A работает в режиме мастера Profibus DP, управляя 50+ подчиненными устройствами (двигатели приводов роликов, датчики толщины листа). Высокая скорость передачи (12 Мбит/с) гарантирует синхронизацию движения роликов с точностью до миллисекунд, что критично для качества проката.
- Автомобильное производство — Сборочные линии: Модуль подключен к ПЛК ABB AC 800M и работает в режиме подчиненного, обмениваясь данными с главным контроллером Siemens S7-400 через Profibus DP. Это позволяет интегрировать новое оборудование ABB в существующую систему, сохраняя общую синхронизацию линии.
- Логистика — Автоматизированные склады: ABB CI854A управляет сетью 30 тележек с приводами, используя DP Redundancy. При разрыве одного кабеля система автоматически переключается на резервную сеть, предотвращая остановку движения тележек и нарушение распорядка хранения товаров.
- Химическая промышленность — Реакторные комплексы: Модуль передаёт сигналы от ПЛК ABB AC 800M к клапанам регулировки потока реактивов через Profibus DP. Galvanic изоляция защищает сигналы от помех от электродвигателей смесителей, а диагностика быстро выявляет неисправный клапан.
Сравнение с конкурентами
| Параметр сравнения | ABB CI854A | Сименс CP 342-5 (Profibus DP для S7-300) | Шнайдер Electric BMENOP0300 (Profibus DP для M340) |
|---|---|---|---|
| Скорость передачи | До 12 Мбит/с | До 12 Мбит/с | До 12 Мбит/с |
| Режимы работы | Мастер, подчиненный | Мастер, подчиненный | Только подчиненный |
| Поддержка redundancy | DP Redundancy (≤100 мс) | DP Redundancy (≤100 мс) | Нет |
| Изоляция | 2500 В | 500 В | 1500 В |
| Совместимость с ПЛК | ABB AC 800M | Siemens S7-300/400 | Schneider Modicon M340 |
| Преимущество | Лучшая изоляция, hot-swap, полные режимы работы | Широкая база пользователей, ПО Step 7 | Низкая стоимость, простота конфигурации |
ABB CI854A выделяется более высокой galvanic изоляцией, поддержкой hot-swap и возможностью работы в обоих режимах (мастер/подчиненный), что делает его предпочтительным для систем ABB AC 800M, особенно в условиях сильных электромагнитных помех. По сравнению с Шнайдер BMENOP0300, он поддерживает redundancy, критическую для непрерывных производств.
Рекомендации по выбору
ABB CI854A рекомендуется для:
- Систем на базе ПЛК ABB AC 800M, где требуется связь через Profibus DP с множеством устройств (124 подчиненных);
- Объектов с сильными электромагнитными помехами (металлургия, тяжелая промышленность) — благодаря изоляции 2500 В;
- Непрерывных производствах, где важна redundancy и hot-swap (автомобильные заводы, химические комплексы);
- Интеграции с существующими сетями Profibus DP (в режиме мастера или подчиненного) — для модернизации без замены всей инфраструктуры.
Если используется ПЛК другого бренда (например, Siemens S7-300) — лучше выбрать соответствующий модуль производителя. Для простых сетей без требования к redundancy (например, небольшие насосные станции) можно выбрать более экономичные модели с ограниченными функциями.
Меры предосторожности
- Перед монтажом ABB CI854A убедиться, что шасси ABB AC 800M поддерживает данную модель и имеет свободный слот — неправильное монтаже может повредить шасси или модуль.
- При настройке сети Profibus DP правильно выбрать скорость передачи: для длинных кабелей (более 100 м) использовать низкие скорости (9.6 кбит/с — 500 кбит/с), а для коротких — высокие (до 12 Мбит/с) — это предотвращает искажения сигналов.
- Использовать только сертифицированные кабели Profibus DP с экранированием, подключая экран к земле на обоих концах — это улучшает защиту от электромагнитных помех.
- Регулярно проверять состояние диагностики через ПО ABB Control Builder M — сигналы об ошибках передачи или нарушении связи требуют немедленного анализа (например, проверка соединений или замена кабеля).
- При замене модуля через hot-swap сначала отключить его из меню Control Builder M, затем извлечь физически — пропуск этапа может привести к сбою сети Profibus DP и остановке подключенных устройств.
