Описание

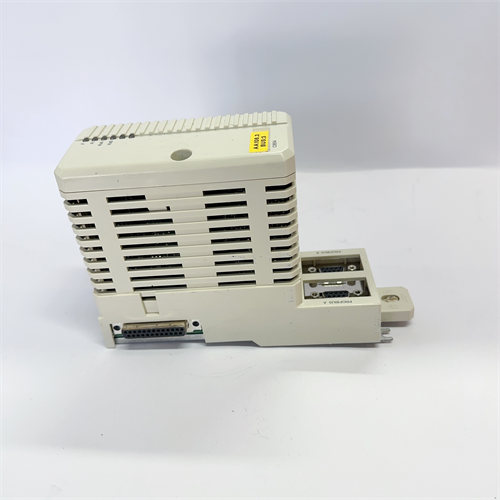

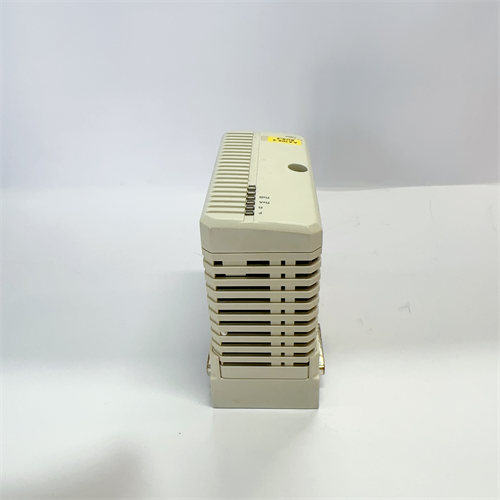

ABB CI854BK01 (ссылка на продукт: [вставьте ссылку]) — это высокопроизводительный коммуникационный интерфейсный модуль от компании ABB, разработанный для интеграции распределенных систем управления процессами (DCS) ABB 800xA с различными промышленными устройствами через протокол PROFIBUS DP. ABB CI854BK01 обеспечивает надежную передачу данных в реальном времени между контроллерами DCS, модулями I/O, приводами и сенсорами, что критично для крупных промышленных объектов с высокими требованиями к синхронизации процессов — таких как нефтегазовые комплексы, химические заводы, металлургические предприятия и тепловые электростанции (ТЭС).
Описание продукта
ABB CI854BK01 оснащен двумя независимыми портами PROFIBUS DP, поддерживающими как режим «мастер» (управление сетью), так и режим «слейв» (подчиненное устройство) — это позволяет гибко организовать сети: например, один порт может работать в режиме мастера для управления локальными модулями I/O, а другой — в режиме слейва для подключения к верхнеуровневому контроллеру DCS 800xA. Каждый порт поддерживает скорость передачи данных от 9.6 кбит/с до 12 Мбит/с, что адаптируется под длину кабеля (до 1200 м при низкой скорости, до 100 м при высокой) и требования к латентности (задержка передачи <1 мс при 12 Мбит/с).
Основной достоинством ABB CI854BK01 — глубокая интеграция с DCS ABB 800xA. Модуль автоматически обнаруживается программным обеспечением ABB Engineering Studio, что исключает ручную настройку параметров (IP-адреса, адреса устройств PROFIBUS, лимиты трафика) и гарантирует совместимость с защитными функциями DCS (например, мониторинг ошибок передачи, автоматическое переключение на резервную сеть). Например, при подключении нового привода ABB ACS880 к сети через ABB CI854BK01 модуль синхронизирует данные о приводе (мощность, лимиты тока) с DCS, и операторы могут начинать управлять приводом через операторскую панель 800xA без дополнительной конфигурации.
ABB CI854BK01 оснащен комплексной защитой от силовых перегрузок и электромагнитных помех:
- Галваническая изоляция: Каждый порт PROFIBUS DP имеет galvanic изоляцию 2500 В от шкафа DCS и других портов, что защищает сигналы от перепадов напряжения и выбросов от мощного оборудования (трансформаторы, электродвигатели).
- Защита от короткого замыкания: При коротком замыкании в кабеле PROFIBUS порт автоматически отключается, предотвращая перегрев модуля и сохраняя работоспособность второго порта (в случае резервной конфигурации).
- Резервное питание: Модуль поддерживает двухканальное питание (24 В ПЭ, диапазон 18–30 В ПЭ), что гарантирует его работу при отказе одного источника — критично для непрерывных производств, где остановка связи может привести к аварии.
Для диагностики ABB CI854BK01 предоставляет детальную информацию о состоянии сети через интерфейс DCS 800xA: количество ошибок кадров, уровень сигнала на каждом порту, статус соединений с подчиненными устройствами и время последнего обмена данными. Это позволяет инженерам быстро локализовать проблемы (например, поврежденный сегмент кабеля, неисправный привод) и устранить их без остановки процесса. Модуль также поддерживает «горячую замену» (hot-swap) в шкафе DCS — его можно извлечь и установить обратно без отключения контроллера, что снижает время простоя до минимума.
Параметры продукта
- Тип устройства: коммуникационный модуль PROFIBUS DP для DCS ABB 800xA
- Поддерживаемый протокол: PROFIBUS DP (EN 50170), совместим с PROFIBUS PA (через шлюз)
- Количество портов: 2 независимыe PROFIBUS DP (разъемы terminal block)
- Режимы работы: Мастер, Слейв (настраиваемые для каждого порта)
- Скорость передачи: 9.6 кбит/с — 12 Мбит/с (автоматическое или ручное задание)
- Максимальное количество подчиненных устройств: 126 на порт (в режиме мастера)
- Максимальная длина кабеля: до 1200 м (при 9.6 кбит/с), до 100 м (при 12 Мбит/с)
- Изоляция: galvanic 2500 В (каждой порт от шкафа и других портов)
- Защита: от короткого замыкания, электромагнитных помех (EN 61000-6-2), перегрева
- Питание: двухканальное, 24 В ПЭ (18–30 В ПЭ), ток потребления ≤200 мА
- Диагностика: Мониторинг ошибок, уровня сигнала, статуса портов (в реальном времени через DCS)
- Тип монтажа: в шкаф DCS ABB 800xA (стандартная рама, совместима с модулями PM861/PM864)
- Габариты: 160 × 100 × 30 мм (ширина × высота × глубина)
- Класс защиты: IP20 (для монтажа в закрытые шкафы)
- Температурный диапазон эксплуатации: 0…60 °C
- Влажность: 5…95% (неконденсирующаяся)
Преимущества и особенности
- Гибкая конфигурация портов: Поддержка режимов «Мастер»/«Слейв» для каждого порта позволяет организовать сложные сети PROFIBUS DP.
- Глубокая интеграция с ABB 800xA: Автоматическая конфигурация через Engineering Studio сокращает время развертывания и ошибки настройки.
- Высокая надежность: Redundant питание, galvanic изоляция 2500 В и защита от короткого замыкания гарантируют работу в суровых условиях.
- Детальная диагностика: Мониторинг состояния сети в реальном времени через DCS упрощает поиск неисправностей.
- Горячая замена: Возможность замены без остановки DCS снижает время простоя промышленных процессов.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Комплексы переработки газа:
ABB CI854BK01 интегрирован в DCS ABB 800xA, управляющий процессом разделения природного газа на компоненты (метан, пропан). Модуль через два порта PROFIBUS DP подключен к 80+ подчиненным устройствам: датчики давления в сепараторах, регулирующие клапаны, насосы и приводы компрессоров. Один порт работает в режиме мастера (управление локальными модулями I/O), другой — в режиме слейва (подключение к верхнеуровневому контроллеру). При разрыве кабеля на первом порту автоматически переключается на второй, и производство продолжает работать без перерывов — переключение происходит за 50 мс. -
Химическая промышленность — Заводы производства аммиака:
Модуль управляет связью между DCS 800xA и системами защиты реакторов аммиака. ABB CI854BK01 передаёт сигналы о температуре и давлении в реакторе (считанные аналоговыми модулями I/O) в контроллер DCS с задержкой <1 мс — критично для предотвращения аварий при резких изменениях параметров. Защита от электромагнитных помех предотвращает ложные сигналы от мощных электродвигателей компрессоров, что гарантирует стабильность процесса. -
Металлургия — Станции холодной прокатки стали:
ABB CI854BK01 обеспечивает связь между DCS 800xA и приводами роликов прокатного станка (ABB ACS880, мощность 75 кВт). Модуль в режиме мастера управляет 12 приводами через PROFIBUS DP, передавая команды на регулировку скорости роликов в зависимости от толщины листа стали. Высокая скорость передачи (12 Мбит/с) гарантирует синхронную работу всех приводов, что предотвращает деформацию листа и брак продукции. -
Энергетика — Тепловые электростанции (ТЭС):
Модуль подключен к DCS 800xA и системами управления котлами ТЭС. ABB CI854BK01 через PROFIBUS DP передаёт данные о расходе топлива, температуре пара и уровне воды в котле в операторскую станцию. Redundant питание модуля гарантирует, что даже при отказе одного источника питания данные о состоянии котла продолжают поступать в DCS — критично для предотвращения перегрева и разрушения котла.
Сравнение с конкурентами
| Параметр сравнения | ABB CI854BK01 | Siemens CP 443-5 Extended (PROFIBUS для S7-400) | Honeywell 51309219-100 (PROFIBUS для Experion) |
|---|---|---|---|
| Количество портов | 2 PROFIBUS DP | 1 PROFIBUS DP (дополнительный через модуль) | 2 PROFIBUS DP |
| Режимы работы | Мастер/Слейв (для каждого порта) | Только Мастер | Мастер/Слейв |
| Изоляция портов | 2500 В | 500 В | 2500 В |
| Интеграция с DCS | Только ABB 800xA | Только Siemens PCS 7 | Только Honeywell Experion |
| Горячая замена | Да | Нет | Да |
| Преимущество | Гибкие режимы портов + интеграция с 800xA + redundant питание | Широкая популярность + большой набор функций | Стабильность + совместимость с Experion |
ABB CI854BK01 выделяется гибкой конфигурацией портов (режимы Мастер/Слейв для каждого) и идеальной интеграцией с DCS ABB 800xA, что делает его предпочтительным для существующих систем ABB. В отличие от Siemens CP 443-5 Extended, он имеет два встроенных порта PROFIBUS DP и более надежная galvanic изоляция (2500 В вместо 500 В), что повышает устойчивость к помехам в промышленных условиях.
Рекомендации по выбору
ABB CI854BK01 рекомендуется для:
- Систем ABB 800xA: Для максимальной совместимости и автоматической конфигурации — модуль оптимизирован под программное обеспечение ABB Engineering Studio.
- Критических промышленных процессов: Нефтегаз, химия, металлургия — где требуется redundant связь и быстрая реакция на ошибки (задержка <1 мс).
- Проекты с сложными сетями PROFIBUS: Если нужно организовать сети с несколькими мастерами или разделить трафик между локальными и верхнеуровневыми устройствами — режимы Мастер/Слейв для каждого порта решают эту задачу.
- Условия с высокими электромагнитными помехами: Энергетика, металлургия — galvanic изоляция 2500 В защищает сигналы от помех от мощного оборудования.
Если требуется поддержка других протоколов (например, EtherNet/IP) или интеграция с DCS другого производителя (Siemens PCS 7, Honeywell Experion), следует выбирать специализированные модули для этих платформ. Для небольших систем ABB 800xA с невысокими требованиями к redundancy можно рассмотреть более простые модели коммуникационных модулей ABB (например, CI853A).
Меры предосторожности
- Проверка совместимости DCS: Убедиться, что DCS ABB 800xA имеет версию ПО ≥6.0 — более старые версии могут не поддерживать все функции ABB CI854BK01 (например, автоматическую синхронизацию с приводами).
- Настройка скорости передачи: При организации сети PROFIBUS DP учитывайте длину кабеля (например, для 1000 м используйте 9.6 кбит/с, не 12 Мбит/с) — иначе сигнал искажается, и возникают ошибки передачи.
- Земление экрана кабеля: При монтаже кабеля PROFIBUS экранируйте его на обоих концах и подключите к земле с сопротивлением <1 Ω — это повышает защиту от электромагнитных помех.
- Тестирование redundant конфигурации: Регулярно проверяйте переключение между портами (например, искусственно отключать один кабель) — убедитесь, что переключение происходит без потери данных и с задержкой <100 мс.
- Обновление прошивки: Периодически обновлять прошивку модуля через ABB Engineering Studio — актуальные версии исправляют уязвимости безопасности и улучшают совместимость с новыми устройствами PROFIBUS.
CI854BK01
