Описание

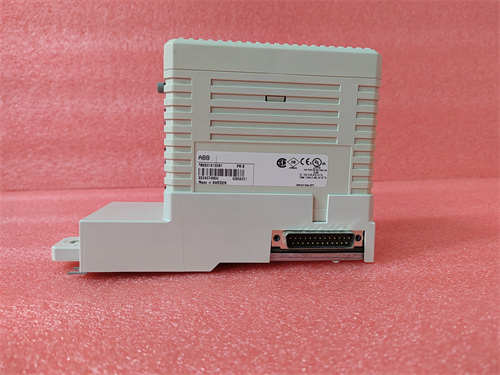

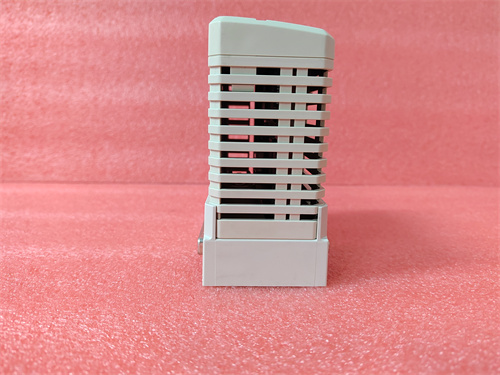

Общая характеристика продукта: ABB CI858-1
Первым делом рассмотрим промышленный модуль коммуникации (интерфейсный модуль) для систем автоматизации ABB — ABB CI858-1, относящийся к серии ABB AC800M (специализирующейся на высокопроизводительных, масштабируемых решениях для критических процессов в нефтегазе, химической промышленности и энергетике). Это устройство предназначено для обеспечения высокоскоростной, надежной связи между контроллерами ABB AC800M и внешними системами/устройствами (например, модули I/O, панели операторского управления, системы SCADA, облачные платформы), поддерживая современные промышленные протоколы. ABB CI858-1 сочетает в себе гибкость интерфейсов, устойчивость в суровых условиях и простоту интеграции, становясь ключевым элементом для построения распределенных систем автоматизации с требованием к минимальной задержке передачи данных (например, крупные химические заводы, электростанции, трубопроводы для транспортировки нефти).
ABB CI858-1 гарантирует стабильную коммуникацию даже при максимальной нагрузке на сеть: например, на электростанции ABB CI858-1 связывает 4 контроллера AC800M с системой SCADA и 12 модулями распределенных I/O (ABB Remote I/O), обеспечивая передачу данных с задержкой ≤1 мс и пакетной ошибкой <0.001%. Благодаря поддержке протокола PROFINET IRT (Isochronous Real-Time) ABB CI858-1 идеально подходит для приложений с жесткими требованиями к времени отклика — например, регулирование скорости турбогенераторов или синхронизация конвейеров в логистических центрах. Также ABB CI858-1 оснащено galvanic изоляцией 1500 В АЦП между коммуникационными портами и контроллерной шиной, что предотвращает передачу шунтирующих токов и электромагнитных помех, защищая чувствительные электроники контроллера и внешних устройств.
Особенно стоит отметить, что ABB CI858-1 полностью совместим с экосистемой ABB AC800M и конфигурируется через программное обеспечение ABB Control Builder M — инженеры могут настраивать параметры протоколов, топологию сети и механизмы резервного копирования без остановки основного процесса. Это сокращает время commissioning системы и упрощает обслуживание (например, замену модуля с сохранением всех настроек). Полную информацию о ABB CI858-1, включая технические спецификации, схемы подключения и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB CI858-1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB CI858-1
Технические характеристики ABB CI858-1 соответствуют стандартам IEC 61131-2 (для компонентов автоматизации) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль коммуникации (PROFINET IRT интерфейс) для системы ABB AC800M |
| Коммуникационные интерфейсы | • Основные порты: 2x Ethernet (RJ45, 10/100/1000 Мбит/с, поддерживающие PROFINET IRT/RTC) • Поддерживаемые протоколы: PROFINET IRT (изохронное реальное время), PROFINET RTC (реальное время), Modbus TCP, Ethernet/IP • Режимы работы: PROFINET Controller, PROFINET Device, PROFINET Proxy |
| Параметры передачи данных | • Максимальная скорость передачи: 1 Гбит/с ( Gigabit Ethernet) • Задержка передачи (PROFINET IRT): ≤1 мс (для цикла 1 мс) • Максимальное количество подключенных устройств: 128 (по PROFINET) • Топология сети: Линейная, звездчатая (с коммутатором), кольцевая (с резервированием) |
| Защитные функции | • Galvanic изоляция: 1500 В АЦП (между Ethernet-портами и контроллерной шиной) • ЭМС-защита: EMC-класс A (по EN 61000-6-2) • Защита от электростатического разряда (ESD): ±15 кВ (контактное), ±25 кВ (воздушное) • Резервирование: Поддержка кольцевой топологии PROFINET (MRP — Media Redundancy Protocol) |
| Питание | • Напряжение: 24 В DC (диапазон: 19.2–30 В DC) • Потребление: ≤4 ВА • Максимальный входной ток: ≤0.17 А |

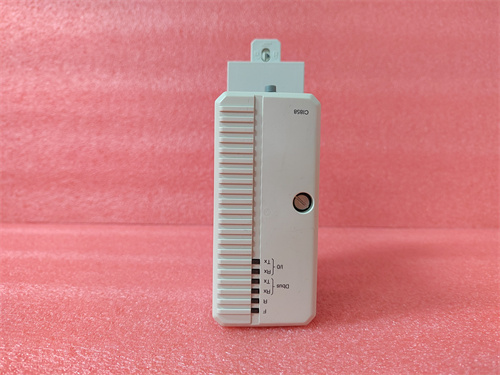

| Конструктивные параметры | • Тип монтажа: На шасси контроллера ABB AC800M (или DIN-рейли через адаптер) • Корпус: Пластик UL94 V-0 (негорючее) с вентиляционными отверстиями • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 70 × 120 × 50 мм • Вес: ~0.2 кг • Индикаторы: LED питания (зеленый), LED статуса PROFINET (зеленый/желтый), LED ошибки (красный), LED линка/скорости Ethernet (зеленый/желтый) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, PROFINET Certified |
Преимущества и особенности ABB CI858-1
-
Высокоскоростная реальная связь (PROFINET IRT)
Поддержка PROFINET IRT с задержкой ≤1 мс делает ABB CI858-1 уникальным для приложений с жесткими требованиями к времени отклика — например, в металлургии (прокатные линии с синхронизацией нескольких валиков) или робототехнике (управление промышленными роботами с точностью до миллиметра). Это позволяет интегрировать контроллеры AC800M в системы, где каждая миллисекунда влияет на качество продукции. -
Гибкость и масштабируемость
Два Gigabit Ethernet-порта и поддержка до 128 подключенных устройств позволяют ABB CI858-1 строить распределенные системы любого масштаба — от небольших производственных линий до крупных заводов. Поддержка различных протоколов (PROFINET, Modbus TCP, Ethernet/IP) также обеспечивает совместимость с оборудованием сторонних производителей (например, датчики Siemens, панели Rockwell), устраняя необходимость в дополнительных адаптерах. -
Надежность и резервность
Реализация протокола MRP (Media Redundancy Protocol) для кольцевой топологии гарантирует восстановление связи за ≤100 мс при отказе кабеля или коммутатора — критично для систем, где простои не допустимы (например, электростанции, нефтепроводы). Galvanic изоляция 1500 В АЦП и EMC-защита класса A дополнительно повышают надежность, защищая модуль от электромагнитных помех и перепадов напряжения. -
Простота интеграции и обслуживания
Полная совместимость с контроллерами ABB AC800M и конфигурация через ABB Control Builder M упрощают внедрение ABB CI858-1 — все параметры сети (IP-адреса, протоколы, топология) настраиваются в едином интерфейсе, а автоматическое обнаружение устройств сокращает время поиска и подключения модулей I/O. LED-индикаторы статуса также облегчают диагностику: при проблемах с связью достаточно проверить цвет индикатора, чтобы определить причину (например, желтый свет — нестабильный линк, красный — ошибка протокола).
Примеры применения ABB CI858-1
- Энергетика: Управление электростанцией
Наcombined-cycle электростанции (комбинированном цикле) ABB CI858-1 обеспечивает связь между 4 контроллерами AC800M (управление газовыми турбинами, паровыми турбинами, котлами и системой теплообмена) и центральной системой SCADA:
- По PROFINET IRT ABB CI858-1 передает данные о нагрузке турбин, температуре пара и давлении с задержкой ≤0.5 мс, позволяя синхронизировать работу оборудования и оптимизировать выработку электроэнергии;
- Режим MRP защищает от отказов сети — при разрыве кабеля между двумя контроллерами связь восстанавливается за 50 мс, без остановки электростанции.
- Нефтегаз: Связь на трубопроводе
На трубопроводе для транспортировки нефти ABB CI858-1 связывает локальные контроллеры (на каждом пункте измерения давления и температуры) с центральным контроллером AC800M:
- По Modbus TCP ABB CI858-1 собирает данные от 20 датчиков на каждом пункте и передает их в центральную систему, а по PROFINET RTC — получает команды на регулировку насосов;
- Galvanic изоляция 1500 В АЦП защищает модуль от шунтирующих токов, возникающих при разнице потенциалов между географически удаленными пунктами трубопровода.
- Химическая промышленность: Синхронизация реакторов
На крупном химическом заводе ABB CI858-1 синхронизирует работу 8 реакторов для производства лекарств:
- По PROFINET IRT ABB CI858-1 передает команды на регулировку нагревательных элементов и смесителей с одинаковой задержкой (≤0.8 мс) для всех реакторов, гарантируя одинаковые условия синтеза и униформацию продукции;
- Поддержка Ethernet/IP позволяет интегрировать модуль с панелями операторского управления Rockwell, обеспечивая удобный мониторинг для операторов.
Сравнение с конкурентами
Сравним ABB CI858-1 с модулем коммуникации Siemens SIMATIC PN/PN Coupler (6ES7158-3AD10-0XA0) — аналогом для связывания PROFINET-сетей:
| Параметр | ABB CI858-1 | Siemens SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 |
|---|---|---|
| Коммуникационные порты | 2x Gigabit Ethernet (PROFINET IRT/RTC, Modbus TCP, Ethernet/IP) | 2x Fast Ethernet (PROFINET RTC, только PROFINET) |
| Максимальная скорость | 1 Гбит/с | 100 Мбит/с |
| Задержка передачи (PROFINET) | ≤1 мс (IRT) | ≤10 мс (RTC) |
| Поддерживаемые протоколы | PROFINET IRT/RTC, Modbus TCP, Ethernet/IP | Только PROFINET RTC |
| Резервирование (MRP) | Поддерживается (восстановление ≤100 мс) | Поддерживается (восстановление ≤100 мс) |
| Galvanic изоляция | 1500 В АЦП | 500 В АЦП |
| Температурный диапазон | -10 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с ABB | Полная (AC800M, Control Builder M) | Требует адаптеров и настройки драйверов |
Вывод: ABB CI858-1 превосходит аналог Siemens по скорости передачи (1 Гбит/с против 100 Мбит/с), задержке (≤1 мс против ≤10 мс), степени изоляции (1500 В против 500 В) и поддержке протоколов (дополнительно Modbus TCP, Ethernet/IP). Также ABB CI858-1 имеет более широкий температурный диапазон и полную интеграцию с системами ABB AC800M, что делает его предпочтительным выбором для объектов с высокими требованиями к скорости, надежности и совместимости.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB CI858-1 если:
- У вас установлена система ABB AC800M и требуется модуль для высокоскоростной связи с внешними устройствами (PROFINET IRT/RTC, Modbus TCP).
- Требуются жесткие требования к времени отклика (≤1 мс) — например, в энергетике, нефтегазе или металлургии.
- Нужна надежность сети с резервным копированием (MRP) и защита от электромагнитных помех (изоляция 1500 В АЦП).
-
Эксплуатация:
- При монтаже ABB CI858-1 используйте только сертифицированные PROFINET-кабели (CAT 5e или выше) и коммутаторы с поддержкой PROFINET IRT — некачественные компоненты могут увеличить задержку и снизить надежность.
- Для кольцевой топологии настройте протокол MRP через ABB Control Builder M — это гарантирует восстановление связи за ≤100 мс при отказе кабеля.
- Регулярно обновляйте прошивку модуля через официальный портал ABB — обновления исправляют ошибки и добавляют новые функции (например, поддержку новых протоколов).
- Не эксплуатируйте ABB CI858-1 при влажности >95% или температуре за пределами -10 °C – +60 °C — это может привести к коррозии контактов и отказу модуля.
