Описание

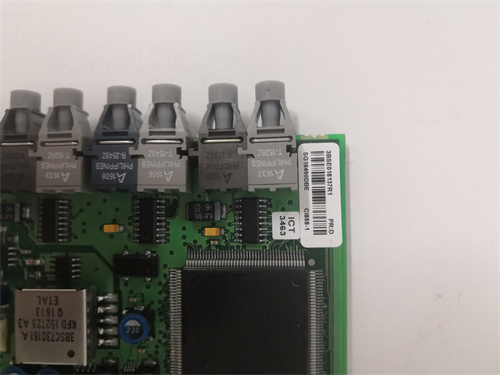

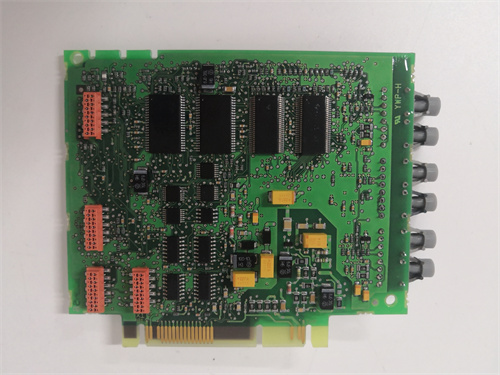

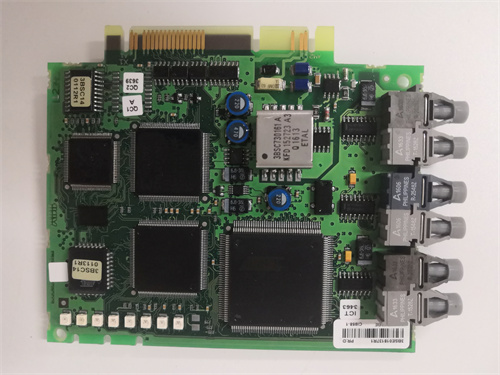

Общие сведения о продукте ABB CI858-1 3BSE018137R1
Первым и ключевым моментом является то, что ABB CI858-1 3BSE018137R1 — это высокопроизводный коммуникационный модуль для контроллеров ABB AC 800M, разработанный для обеспечения быстрой и надежной связи между компонентами промышленных систем автоматизации (контроллеры, модули I/O, системы SCADA, оборудование третьих производителей). Он выступает в роли универсального шлюза, поддерживая современные промышленные протоколы и обеспечивая обмен данными в реальном времени, что критически важно для стабильности сложных производственных процессов. Детальную информацию о технических характеристиках, режимах работы и условиях интеграции ABB CI858-1 3BSE018137R1 можно найти по официальной ссылке продукта: [ссылка на ABB CI858-1 3BSE018137R1]. Именно благодаря гибкости в поддержке протоколов, высокой скорости передачи и полной совместимости с экосистемой ABB ABB CI858-1 3BSE018137R1 стал востребованным в энергетической, нефтегазовой, химической и металлургической отраслях — где даже небольшая задержка в коммуникации может привести к серьезным потерям или авариям.
Технические параметры ABB CI858-1 3BSE018137R1
Параметры ABB CI858-1 3BSE018137R1 отвечают строгим стандартам промышленной надежности и скорости, обеспечивая стабильную работу даже в условиях сильных электромагнитных помех:
- Тип модуля: Коммуникационный модуль Ethernet для контроллеров ABB AC 800M, предназначенный для монтажа на DIN-рейке в шкафах систем автоматизации.
- Сетевые интерфейсы:
- 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — поддерживают полудуплексный и полнодуплексный режим, а также технологию VLAN (Virtual Local Area Network) для разделения сетей на логические сегменты и повышения безопасности.
- Поддержка IEEE 1588 PTP (Precision Time Protocol) — синхронизация времени с точностью до микросекунд, необходимая для координации действий нескольких контроллеров и точного логирования событий.
- Поддерживаемые протоколы:
- Основные промышленные протоколы: Modbus TCP/IP, Ethernet/IP, PROFINET IO (IRT), OPC UA — для интеграции с контроллерами Siemens, Rockwell, Schneider и системами SCADA (например, ABB System 800xA).
- Протоколы ABB: ABB AC 800M Protocol, MasterBus 300 — для быстрого обмена данными с другими модулями AC 800M и расширенными устройствами (например, модули I/O ABB V4550220-0100).
- Производительность:
- Максимальная пропускная способность: До 2 Гбит/с (совместная работа двух портов) — обеспечивает передачу больших объемов данных (архивные логи, графики процессов) без задержек.
- Латентность: ≤1 мс для критических данных — гарантирует реальное время реакции на изменения в процессе (например, регулировка давления в химических реакторах или скорости турбин в электростанциях).
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB 129740-002, ABB CP-E 24/10).
- Потребляемая мощность: ≤12 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания.
- Температурный диапазон эксплуатации: -25 °C до +70 °C — позволяет использовать ABB CI858-1 3BSE018137R1 в условиях экстремальных перепадов температуры (тепловые цехи, холодильные камеры, открытые площадки).
- Защита от помех:
- ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует электромагнитные помехи от крупных двигателей, трансформаторов и промышленных инверторов.
- Защита от кратковременного отключения питания: Встроенная буферная батарея (хранит конфигурацию до 1 часа) — предотвращает потерю настроек при сбое электроснабжения.
- Степень защиты: IP20 (для монтажа в закрытых шкафах) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- Совместимость: Полностью совместим с контроллерами ABB AC 800M (например, ABB PM861K01), модулями I/O AC 800M и системами SCADA ABB System 800xA — автоматически распознается при подключении.
- Сертификации: Соответствует стандартам IEC 61131-3 (программные контроллеры), EN 60529 (степень защиты) и UL 508 (безопасность промышленного оборудования) — допущен к использованию в европейских, американских и российских системах.
Преимущества и особенности ABB CI858-1 3BSE018137R1
Основные преимущества ABB CI858-1 3BSE018137R1 заключаются в его гибкости, скорости и отказоустойчивости — именно эти характеристики отличают его от стандартных коммуникационных модулей:
- Многостандартная поддержка протоколов: ABB CI858-1 3BSE018137R1 поддерживает все основные промышленные протоколы в одном устройстве, что устраняет необходимость использования нескольких специализированных шкафов. Например, на нефтегазовом объекте он может одновременно передавать данные от контроллера Siemens S7 (PROFINET) к контроллеру ABB AC 800M (ABB Protocol) и в систему SCADA Rockwell (Ethernet/IP), обеспечивая единый информационный поток без дополнительных адаптеров.
- Сверхбыстрая передача и точная синхронизация: Благодаря Gigabit Ethernet-портам и протоколу IEEE 1588 PTP ABB CI858-1 3BSE018137R1 обеспечивает передачу данных со скоростью до 2 Гбит/с и синхронизацию времени с точностью до микросекунд. Это критически важно для процессов с быстрыми циклами — например, управления скоростью роликов на прокатных станках или регулировкой клапанов в реакторах, где даже 1 мс задержки может привести к браку продукции.
- Режим резервирования для отказоустойчивости: ABB CI858-1 3BSE018137R1 поддерживает режим активный/пассивный для резервирования с другим коммуникационным модулем — при отказе активного модуля пассивный автоматически переключается за ≤50 мс, не прерывая обмена данными. Это важно для критических систем (например, защита котлов в ТЭЦ, управление трубопроводами в нефтегазе), где остановка коммуникации может привести к потере контроля над процессом.
- Легкая конфигурация и диагностика: Модуль ABB CI858-1 3BSE018137R1 настраивается через ПО ABB Control Builder M — интегрированная среда с графическим интерфейсом, которая позволяет задавать параметры протоколов, настраивать VLAN и отлаживать соединения. Также он имеет встроенный веб-интерфейс — через браузер можно отслеживать состояние портов, скорость передачи и логи ошибок, что упрощает диагностику без дополнительного оборудования.
- Полная интеграция с экосистемой ABB: ABB CI858-1 3BSE018137R1 автоматически синхронизируется с контроллерами AC 800M и системами SCADA ABB System 800xA — данные о состоянии сети и процессов передаются в реальном времени, а команды управления можно отправлять как из модуля, так и из центральной системы. Не требуется дополнительные драйверы или настройки — модуль готов к работе через 15–20 минут после монтажа.
Примеры применения ABB CI858-1 3BSE018137R1 в отраслях
ABB CI858-1 3BSE018137R1 широко используется в отраслях с сложными сетями автоматизации и требованиями к надежности:
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB CI858-1 3BSE018137R1 обеспечивает связь между контроллерами AC 800M (управляющими котлами и турбинами) и системами: 1) мониторинга электроэнергии (Schneider PowerLogic) через Modbus TCP; 2) приводами вентиляторов (Siemens Sinamics) через PROFINET IO; 3) операторскими панелями (ABB PanelView) через Ethernet/IP. Модуль гарантирует стабильную передачу данных, позволяя операторам оптимизировать нагрузку на сети и снизить энергопотребление.
- Нефтегаз: На газоперерабатывающем заводе ABB CI858-1 3BSE018137R1 интегрирует контроллеры AC 800M (управляющие разделительными колоннами) с датчиками давления и температуры (Emerson Rosemount) через Modbus TCP и с системой безопасности (HIMA) через OPC UA. При нештатном давлении модуль быстро передает сигнал контроллеру, который активирует аварийные клапаны, предотвращая утечку газа.
- Химическая промышленность: На химическом заводе ABB CI858-1 3BSE018137R1 управляет связью между контроллерами AC 800M (управляющими реакторами) и анализаторами качества продукции (Thermo Fisher Scientific) через Ethernet/IP. Данные о концентрации химических веществ передаются в реальном времени, позволяя контроллерам быстро корректировать параметры реакции (температуру, давление) и поддерживать качество продукции.
- Металлургия: На холодных прокатных станках ABB CI858-1 3BSE018137R1 обеспечивает синхронизацию между контроллерами AC 800M (управляющими роликами) и энкодерами (определяющими толщину листа металла) через PROFINET IO IRT. Точная синхронизация времени (IEEE 1588 PTP) гарантирует, что данные о толщине и скорости роликов обрабатываются одновременно, предотвращая деформацию листа.
Сравнение ABB CI858-1 3BSE018137R1 с конкурентами
Для понимания преимуществ ABB CI858-1 3BSE018137R1 сравним его с аналогичным коммуникационным модулем Siemens SCALANCE XB-208:
| Параметр | ABB CI858-1 3BSE018137R1 | Siemens SCALANCE XB-208 |
|---|---|---|
| Скорость Ethernet-портов | 2×Gigabit (1000 Мбит/с) | 8×Fast Ethernet (100 Мбит/с) |
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, PROFINET IO, OPC UA, ABB Protocol | PROFINET, Modbus TCP (отсутствует Ethernet/IP, OPC UA) |
| Режим резервирования | Да (активный/пассивный, ≤50 мс) | Нет (требует дополнительного модуля) |
| Синхронизация времени (PTP) | IEEE 1588 PTP (точность до 1 мкс) | PROFINETIRT (точность до 100 мкс) |
| Совместимость с системами ABB | Полная (AC 800M, System 800xA) | Ограниченная (требует шлюза Modbus) |
Из сравнения видно, что ABB CI858-1 3BSE018137R1 превосходит конкурента по скорости передачи, гибкости протоколов, отказоустойчивости и точности синхронизации — это делает его более надежным выбором для сложных сетей автоматизации и интеграции многобрендового оборудования.
Советы по выбору и мерам предосторожности для ABB CI858-1 3BSE018137R1
Советы по выбору
- Определите требуемые протоколы: Выбирайте ABB CI858-1 3BSE018137R1 если ваша система использует несколько промышленных протоколов (например, Modbus + PROFINET + OPC UA) или требует интеграции с оборудованием третьих производителей. Для простых систем с одним протоколом (например, только Modbus) можно рассматривать более экономичные модули ABB (например, ABB CI854A).
- Оцените требования к скорости и надежности: Если вам нужно передавать большие объемы данных (архивные логи, видео с камер мониторинга) или требуется резервирование коммуникации (критические процессы), ABB CI858-1 3BSE018137R1 — идеальный выбор. Его Gigabit-порты и режим резервирования гарантируют стабильность даже при высокой нагрузке.
- Проверьте условия эксплуатации: Для объектов с низкими температурами (-25 °C) или сильными электромагнитными помехами (металлургические заводы, нефтегазовые объекты) ABB CI858-1 3BSE018137R1 подходит без дополнительных адаптеров. Для влажных помещений используйте защитные кожухи IP44 (опционально), так как сам модуль имеет степень защиты IP20.
Меры предосторожности
- Монтаж: Монтируйте ABB CI858-1 3BSE018137R1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB CI858-1 3BSE018137R1]): размещайте на DIN-рейке с достаточным пространством для охлаждения (минимум 10 мм между соседними устройствами), используйте экранированные Ethernet-кабели (CAT6 SF/UTP) и отделяйте сигнальные кабели от высоковольтных линий (минимум 30 см) для снижения электромагнитных помех.
- Конфигурация: При настройке сетевых параметров (IP-адрес, маска подсети, VLAN) используйте ПО ABB Control Builder M — не изменяйте параметры через веб-интерфейс без предварительного тестирования. Настройте фильтрацию трафика (например, блокируйте несанкционированные подключения) — это повышает безопасность сети и снижает нагрузку на модуль.
- Обслуживание: Проводите полугодовое обслуживание: проверяйте состояние индикаторов (зеленый свет — нормальная работа, желтый — предупреждение, красный — авария), обновляйте прошивку через Control Builder M (используйте только официальные файлы из портала ABB) и проверяйте работоспособность резервного модуля (если используется режим резервирования). При обнаружении неполадок (потеря связи, низкая скорость) проверьте кабели и раз
3BSE018137R1
