Описание
Общая информация о продукте ABB CI858

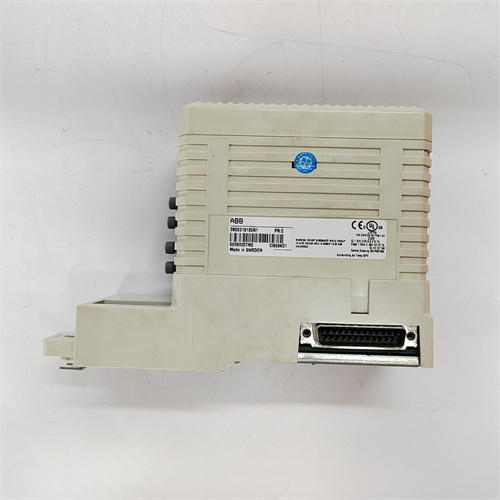

ABB CI858 — это промышленный коммуникационный интерфейсный модуль (встраиваемый в контроллеры ABB AC 800M), предназначенный для обеспечения высокоскоростной связи между контроллером и внешними устройствами (например, серверы данных, панели оператора, другими контроллерами) через современные промышленные сети. Он относится к семейству модулей Profinet и поддерживает протоколы Profinet IRT ( Isochronous Real-Time) и PROFINET RT, что делает его идеальным для автоматизированных систем с требованиями к реальному времени — например, линий сборки автомобилей, станков с ЧПУ или систем управления производственными процессами.
Благодаря интеграции с архитектурой контроллеров ABB AC 800M ABB CI858 обеспечивает безупречную совместимость с программным обеспечением ABB Control Builder M, упрощая конфигурацию и настройку коммуникационных параметров. Модуль поддерживает передачу данных со скоростью до 1 Гбит/с, что гарантирует быструю синхронизацию параметров между контроллером и внешними устройствами (например, передача данных о состоянии производственного процесса в SCADA-систему). ABB CI858 также оснащен системами защиты от электромагнитных помех (EMC) и поддерживает горячее заменение (Hot Swap), что позволяет заменять модуль без остановки контроллера — критически важно для производств с круглосуточной операцией. Полная информация о ABB CI858 доступна на официальном ресурсе: [ссылка на ABB CI858](здесь будет предоставлен ваша ссылка).
Технические параметры ABB CI858
Коммуникационный модуль ABB CI858 характеризуется следующими ключевыми параметрами:
- Тип устройства: Индустриальный коммуникационный модуль Profinet для контроллеров ABB AC 800M.
Параметры коммуникации
- Поддерживаемые протоколы: Profinet IRT (изохронное реальное время), PROFINET RT (реальное время), TCP/IP, UDP;
- Сетевые интерфейсы: 2 порта Ethernet (RJ45), поддерживающие скорость 10/100/1000 Мбит/с (автоматическое определение скорости);
- Тип топологии: Линейная, звездчатая (совместима с промышленными коммутаторами Profinet);
- Время отклика (Profinet IRT): ≤1 мс (для синхронизации устройств в режиме реального времени);
- Количество поддерживаемых устройств: До 128 внешних устройств (например, серверы, панели оператора) в сети Profinet;
- Интерфейс с контроллером: Встроенный шина контроллера AC 800M (быстрая связь с процессорным модулем).
Конструктивные и эксплуатационные параметры
- Монтаж: Встраивание в шасси контроллера ABB AC 800M (стандартное положение в слоте шасси);
- Габариты: Ширина — 32 мм, высота — 130 мм, глубина — 180 мм (соответствует размерам модулей AC 800M);
- Вес: ≈200 г;
- Степень защиты: IP20 (для работы внутри шасси контроллера, защищенного от пыли и влаги);
- Температурный диапазон работы: 0 °C до +55 °C (при естественной конвекции внутри шасси);
- Устойчивость к ЭМП: Соответствует стандарту EN 61000-6-2 (промышленная среда) — защищает от электромагнитных помех.
Электрические параметры
- Питание: От шасси контроллера AC 800M (24 В DC ±10%);
- Потребляемая мощность: ≤5 Вт;
- Изоляция: 500 В DC (между сетевыми портами и корпусом, испытание 1 мин);
- Горячее заменение: Поддерживается (Hot Swap) — замена модуля без отключения контроллера.
Преимущества и особенности ABB CI858
ABB CI858 выделяется среди аналогичных коммуникационных модулей благодаря следующим преимуществам:
- Высокая скорость и реальное время: Поддержка Profinet IRT и скорости передачи до 1 Гбит/с гарантирует быструю синхронизацию данных между контроллером и внешними устройствами — критично для систем с требованиями к низкой задержке (например, станки с ЧПУ дляmicromachines или робототехнические линии).
- Полная интеграция с ABB AC 800M: Модуль разработан специально для контроллеров AC 800M и не требует дополнительных адаптеров или драйверов — конфигурация через ABB Control Builder M упрощает внедрение в существующие системы.
- Горячее заменение: Возможность замены ABB CI858 без остановки контроллера минимизирует время простоя производственного процесса — особенно важно для круглосуточных производств (например, пищевая промышленность, электроника).
- Надежность в промышленных условиях: Устойчивость к электромагнитным помехам и широкий температурный диапазон (0 °C до +55 °C) делают модуль подходящим для использования в агрессивных средах (например, металлургические цеха, химическая промышленность).
- Гибкость масштабирования: Поддержка до 128 внешних устройств позволяет расширять сеть коммуникаций без замены модуля — удобно для постепенного модернизации производственных линий.
Примеры применения ABB CI858
ABB CI858 широко используется в автоматизированных системах различных отраслей, в том числе в следующих сценариях:
- Автомобильные цеха: Связь контроллеров ABB AC 800M с роботами-манипуляторами (IRB 6600) и панелями оператора (PPC902CE101) — ABB CI858 обеспечивает реальную синхронизацию движения роботов и передачу данных о состоянии сборки в SCADA-систему, гарантируя точность и скорость производства.
- Станки с ЧПУ: Коммуникация между контроллером AC 800M и двигателями-сервоприводами (BSD0750) — модуль передачи данных о координатах и скорости с задержкой ≤1 мс, что обеспечивает высокую точность обработки деталей (например, гравировка металлических пластин).
- Процессная промышленность (нефтегазовая, химическая): Связь контроллеров AC 800M с датчиками давления, температуры и панелями оператора — ABB CI858 быстро передает данные о параметрах процесса в верхние уровни автоматизации, позволяя операторам своевременно корректировать режимы работы.
Сравнение с конкурентами
В сравнении с аналогичными коммуникационными модулями Profinet других брендов ABB CI858 имеет очевидные преимущества:
| Параметр сравнения | ABB CI858 | Siemens CP 343-1 Advanced | Schneider Electric BMENOP0300 |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet IRT/RT, TCP/IP, UDP | Profinet RT, TCP/IP | Profinet RT, Ethernet/IP |
| Скорость передачи | 1 Гбит/с | 100 Мбит/с | 1 Гбит/с |
| Время отклика (реальное время) | ≤1 мс (Profinet IRT) | ≤10 мс (Profinet RT) | ≤5 мс (Profinet RT) |
| Интеграция с контроллерами ABB | Полная (AC 800M, Control Builder M) | Требует драйверов (S7-300/400) | Требует настройки (M340/M580) |
| Горячее заменение | Да (Hot Swap) | Нет | Да |
| Количество сетевых портов | 2 (RJ45) | 1 (RJ45) | 2 (RJ45) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы на контроллерах ABB AC 800M: Если вы используете контроллеры AC 800M и нуждаетесь в высокоскоростной коммуникации в режиме реального времени, ABB CI858 — оптимальный выбор, так как он обеспечивает плагинтеграцию и не требует дополнительных настроек.
- Производства с требованиями к низкой задержке: Для станков с ЧПУ, робототехнических линий или систем с синхронными процессами выбирайте ABB CI858 за счет поддержки Profinet IRT и времени отклика ≤1 мс.
- Кругосуточные производства: Горячее заменение делает модуль подходящим для объектов, где остановка процесса недопустима (например, пищевая, фармацевтическая промышленность).
Меры предосторожности
- Монтаж: Устанавливайте ABB CI858 только в слоты шасси контроллера AC 800M, предназначенные для коммуникационных модулей — неправильное размещение может привести к нестабильной работе или повреждению модуля.
- Конфигурация: При настройке параметров Profinet используйте только официальное ПО ABB Control Builder M — неправильные настройки (например, превышение времени отклика) могут привести к сбоям в синхронизации устройств.
- Защита сети: Подключайте модуль только к промышленным коммутаторам Profinet (например, ABB IE2000) — использование обычных офисных коммутаторов снизит надежность и скорость передачи данных.
- Проверка соединений: Регулярно проверяйте надежность подключения сетевых кабелей (RJ45) — ослабленные соединения могут вызывать потери данных или нестабильную коммуникацию.
