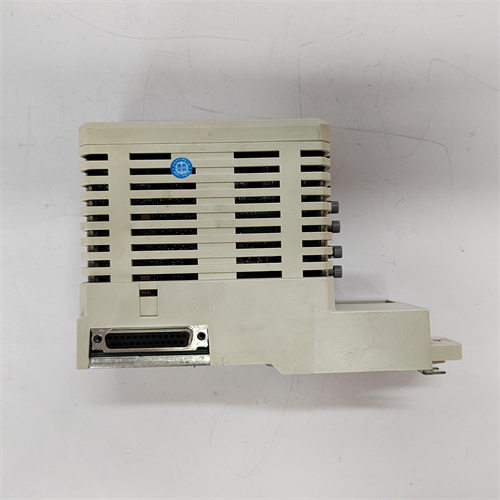

Общие сведения о продукте ABB CI858K01 3BSE018135R1
Первым и ключевым моментом является то, что ABB CI858K01 3BSE018135R1 — это высокопроизводный коммуникационный модуль для контроллеров ABB AC 800M, разработанный для обеспечения быстрой и надежной связи между различными компонентами промышленных систем автоматизации. Он выступает в роли шлюза для интеграции контроллеров с сетями Ethernet, поддерживая современные промышленные протоколы и обеспечивая обмен данными в реальном времени. Детальную информацию о технических характеристиках, протоколах и условиях эксплуатации ABB CI858K01 3BSE018135R1 можно найти по официальной ссылке продукта: [ссылка на ABB CI858K01 3BSE018135R1]. Именно благодаря высокой скорости передачи данных, гибкости в поддержке протоколов и полной совместимости с экосистемой ABB ABB CI858K01 3BSE018135R1 стал востребованным в энергетической, химической, металлургической и нефтегазовой отраслях, где стабильное коммуниikation между устройствами критически важно для бесперебойной работы процессов.
Технические параметры ABB CI858K01 3BSE018135R1
Параметры ABB CI858K01 3BSE018135R1 отвечают строгим стандартам промышленной коммуникации и обеспечивают стабильную работу даже в условиях сильных электромагнитных помех:
- Тип модуля: Коммуникационный модуль Ethernet для контроллеров ABB AC 800M, предназначенный для монтажа в шкафах с DIN-рейкой.
- Сетевые интерфейсы:
- 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) с поддержкой полудуплексного и полнодуплексного режима — для подключения к локальным сетям (LAN) и удаленным системам.
- Поддержка технологии VLAN (Virtual Local Area Network) — для разделения сетей на логические сегменты и повышения безопасности данных.
- Поддержка IEEE 1588 PTP (Precision Time Protocol) — синхронизация времени с точностью до микросекунд, критическая для координации действий нескольких контроллеров.
- Поддерживаемые протоколы:
- Основные промышленные протоколы: Modbus TCP/IP, Ethernet/IP, PROFINET IO (IRT), OPC UA — для интеграции с контроллерами других производителей (Siemens, Rockwell), системами SCADA (ABB System 800xA) и операторскими панелями.
- Протоколы управления: ABB AC 800M Protocol — для быстрого обмена данными с другими модулями AC 800M и扩展 устройств.
- Производительность:
- Максимальная пропускная способность: До 2 Гбит/с (совместная работа двух портов) — обеспечивает передачу больших объемов данных (например, архивных записей, графиков процессов) без задержек.
- Латентность: ≤1 мс для критических данных — гарантирует реальное время реакции на изменения в процессе (например, регулировка параметров реакторов).
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB CP-E 24/10, ABB 129740-002).
- Потребляемая мощность: ≤15 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания.
- Температурный диапазон эксплуатации: -25 °C до +70 °C — позволяет использовать ABB CI858K01 3BSE018135R1 в условиях экстремальных перепадов температуры (тепловые цехи, холодильные камеры, открытые площадки).
- Защита от помех: ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует электромагнитные помехи от крупных двигателей, трансформаторов и промышленных инверторов.
- Степень защиты: IP20 (для монтажа в закрытых шкафах систем автоматизации) — предотвращает попадание пальцев и мелких предметов в внутренние компоненты.
- Совместимость: Работает с контроллерами ABB AC 800M (например, ABB PM861K01), модулями I/O AC 800M и системами SCADA ABB System 800xA — автоматически распознается и конфигурируется при подключении.
Преимущества и особенности ABB CI858K01 3BSE018135R1
Основные преимущества ABB CI858K01 3BSE018135R1 заключаются в его скорости, гибкости и надежности коммуникации — именно эти характеристики отличают его от стандартных коммуникационных модулей:
- Гибкая поддержка многостандартных протоколов: ABB CI858K01 3BSE018135R1 поддерживает все основные промышленные протоколы (Modbus TCP, Ethernet/IP, PROFINET IO, OPC UA) в одном устройстве, что устраняет необходимость использования нескольких специализированных шлюзов. Например, на нефтегазовом объекте он может одновременно обмениваться данными с контроллером Siemens S7 (PROFINET) и системой SCADA Rockwell (Ethernet/IP), обеспечивая единый информационный поток.
- Высокая скорость и низкая латентность: Благодаря Gigabit Ethernet-портам и оптимизированной аппаратной части ABB CI858K01 3BSE018135R1 обеспечивает передачу данных со скоростью до 2 Гбит/с и латентностью ≤1 мс. Это критически важно для процессов с быстрыми циклами (например, регулировка давления в химических реакторах или управление скоростью турбин в электростанциях).
- Точная синхронизация времени через PTP: Поддержка протокола IEEE 1588 PTP позволяет ABB CI858K01 3BSE018135R1 синхронизировать время с другими устройствами в сети с точностью до микросекунд. Это гарантирует согласованность логирования событий (например, времени срабатывания защиты) на нескольких контроллерах, что облегчает анализ причин аварий.
- Резервирование и отказоустойчивость: ABB CI858K01 3BSE018135R1 поддерживает режим активный/пассивный для резервирования с другим коммуникационным модулем — при отказе активного модуля пассивный автоматически переключается за ≤50 мс, не прерывая обмена данными. Это важно для критических систем, где остановка коммуникации может привести к потере контроля над процессом.
- Легкая интеграция и управление: Модуль настраивается через ПО ABB Control Builder M — интегрированная среда для конфигурации контроллеров AC 800M. Он автоматически распознается системой, и для базовой работы не требуется сложной настройки. Также ABB CI858K01 3BSE018135R1 поддерживает веб-интерфейс — через браузер можно отслеживать состояние портов, скорость передачи и логи событий, что упрощает диагностику.
Примеры применения ABB CI858K01 3BSE018135R1 в отраслях
ABB CI858K01 3BSE018135R1 широко используется в отраслях с сложными сетями автоматизации:
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB CI858K01 3BSE018135R1 обеспечивает связь между контроллерами AC 800M (управляющими котлами и турбинами) и системой SCADA ABB System 800xA. Через PROFINET IO он обменивается данными с приводами Siemens для регулировки скорости насосов, а через Modbus TCP передает данные о потреблении электроэнергии в распределительные щиты. Высокая скорость передачи гарантирует, что операторы получают актуальную информацию о состоянии оборудования.
- Химическая промышленность: На химическом заводе ABB CI858K01 3BSE018135R1 интегрирует контроллеры AC 800M (управляющие реакторами) с анализаторами качества продукции (Rockwell) через Ethernet/IP. Модуль обеспечивает передачу данных о концентрации химических веществ в реальном времени, что позволяет контроллерам быстро корректировать параметры реакции (температуру, давление) и поддерживать качество продукции.
- Нефтегазовая отрасль: На нефтепроводе с разбросанными пунктами измерения ABB CI858K01 3BSE018135R1 используется в шкафах удаленного контроля. Он собирает данные от датчиков давления и температуры (через Modbus TCP) и передает их в центральный контроллер AC 800M. Режим резервирования гарантирует, что при отказе одного модуля связь не прерывается, предотвращая потерю данных о состоянии трубопровода.
- Металлургия: На металлургическом заводе ABB CI858K01 3BSE018135R1 обеспечивает коммуникацию между контроллерами прокатных станков и системой мониторинга качества металла (OPC UA). Благодаря точной синхронизации времени через PTP данные о параметрах прокатки (температура, скорость) и результатах анализа металла объединяются в единый лог, что облегчает оптимизацию процессов и улучшение качества продукции.
Сравнение ABB CI858K01 3BSE018135R1 с конкурентами
Для понимания преимуществ ABB CI858K01 3BSE018135R1 сравним его с аналогичным коммуникационным модулем Siemens CP 443-1 Advanced:
| Параметр | ABB CI858K01 3BSE018135R1 | Siemens CP 443-1 Advanced |
|---|---|---|
| Скорость Ethernet-портов | 2×Gigabit (1000 Мбит/с) | 1×Fast Ethernet (100 Мбит/с) |
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, PROFINET IO, OPC UA | PROFINET, Modbus TCP (отсутствует Ethernet/IP, OPC UA) |
| Режим резервирования | Да (активный/пассивный, ≤50 мс) | Нет (требует дополнительного модуля) |
| Синхронизация времени (PTP) | IEEE 1588 PTP (точность до 1 мкс) | PROFINETIRT (точность до 100 мкс) |
| Совместимость с системами ABB | Полная (AC 800M, System 800xA) | Ограниченная (требует шлюза) |
Из сравнения видно, что ABB CI858K01 3BSE018135R1 превосходит конкурента по скорости, гибкости протоколов, отказоустойчивости и синхронизации времени — это делает его более надежным выбором для сложных сетей автоматизации и интеграции с мультибрендовым оборудованием.
Советы по выбору и мерам предосторожности для ABB CI858K01 3BSE018135R1
Советы по выбору
- Определите требуемые протоколы: Выбирайте ABB CI858K01 3BSE018135R1 если ваша система требует поддержки нескольких протоколов (например, Modbus TCP + PROFINET IO + OPC UA) или интеграции с оборудованием разных производителей. Для простых сетей с одним протоколом можно рассматривать менее функциональные модели ABB (например, ABB CI854A).
- Оцените требования к скорости и надежности: Если вам нужно передавать большие объемы данных (например, архивные логи) или требуется резервирование коммуникации, ABB CI858K01 3BSE018135R1 — идеальный выбор. Его Gigabit-порты и режим резервирования гарантируют стабильность даже при высокой нагрузке.
- Проверьте условия эксплуатации: Для объектов с низкими температурами (-25 °C) или сильными электромагнитными помехами (например, металлургические заводы) ABB CI858K01 3BSE018135R1 подходит без дополнительных адаптеров. Для влажных помещений используйте защитные кожухи IP40 (опционально).
Меры предосторожности
- Монтаж: Монтируйте ABB CI858K01 3BSE018135R1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB CI858K01 3BSE018135R1]): размещайте на DIN-рейке с достаточным пространством для охлаждения (минимум 10 мм между соседними устройствами), используйте экранированные Ethernet-кабели (CAT6) для подключения к сети и отделяйте сигнальные кабели от высоковольтных линий (минимум 30 см) для снижения электромагнитных помех.
- Конфигурация: При настройке сетевых параметров (IP-адрес, маска подсети, протоколы) используйте ПО ABB Control Builder M — не изменяйте параметры через веб-интерфейс без предварительного тестирования. Настройте VLAN для разделения критических данных (регуляционные сигналы) и некритических (логи, статистика) — это повышает безопасность и снижает нагрузку на сеть.
- Обслуживание: Проводите полугодовое обслуживание: проверяйте состояние индикаторов (зеленый свет — нормальная работа, желтый — предупреждение, красный — авария), обновляйте прошивку через Control Builder M (используйте только официальные файлы из портала ABB) и проверяйте скорость передачи данных через веб-интерфейс. При обнаружении неполадок (например, потеря связи или низкая скорость) проверьте кабели и разъемы, затем обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно.
