Описание

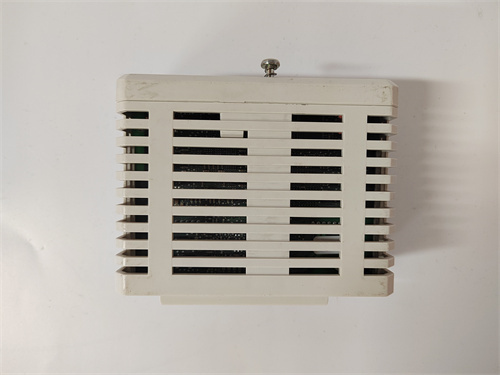

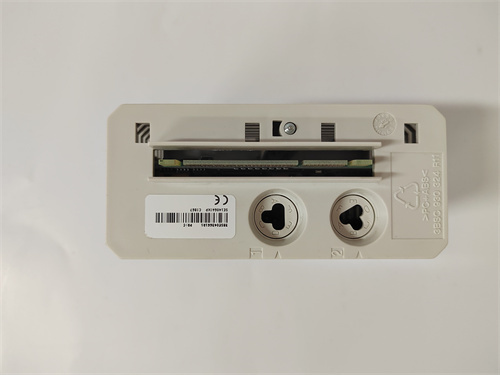

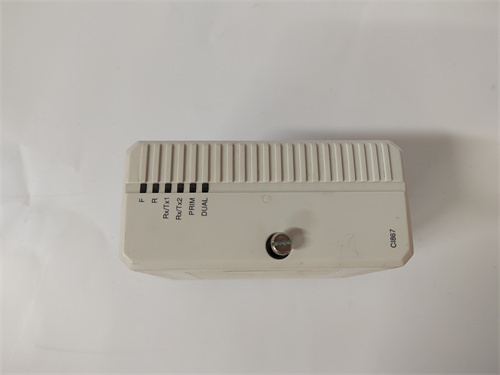

Описание продукта ABB CI867AK01
ABB CI867AK01 — это промышленный модуль коммуникации Modbus TCP/IP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с повышенными требованиями к надежности и совместимости с оборудованием разнородных брендов. Этот модуль ABB CI867AK01 сочетает в себе поддержку стандартного протокола Modbus TCP/IP (IEC 61131-10) — широко применяемого в энергетике, водопроводной промышленности и мелком машиностроении — и расширенные функции: одиночный Gigabit-Ethernet-интерфейс, поддержку режимов Modbus Master (управление до 32 Slave-устройств) и Modbus Slave (прием команд от внешних контроллеров), а также дополнительную защиту Ethernet-порта от электромагнитных помех. ABB CI867AK01 оснащен одним Gigabit-Ethernet-портом (RJ45) с поддержкой топологий “звезда” и “линия” (максимальная длина линии — 100 м при любой скорости передачи), что делает его удобным для установки на небольших и средних промышленных объектах — например, в станциях обработки воды или заводах по производству бытовой техники. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI867AK01 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (датчики Schneider, приводы Danfoss, панели оператора HMI Weintek). ABB CI867AK01 поддерживает расширенную диагностику через ABB Automation Builder — включая регистрацию ошибок связи и статус Slave-устройств — что упрощает обслуживание для объектов с ограниченным персоналом. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI867AK01]
Параметры продукта ABB CI867AK01
- Тип устройства: Модуль коммуникации Modbus TCP/IP для PLC ABB AC800M/AC500-eCo, предназначенный для надежного обмена данными в индустриальных сетях среднего масштаба.
- Характеристики сети Modbus TCP/IP:
- Поддерживаемый протокол: Modbus TCP/IP (IEC 61131-10), совместим с TCP/IP v4, UDP и стандартными функциями Modbus (01, 02, 03, 04, 05, 06, 15, 16 — чтение/запись дискретных и аналоговых данных).
- Режимы работы:
- Modbus Master: Управление до 32 Slave-устройств, циклический обмен данными (задержка ≤18 мс при максимальной нагрузке).
- Modbus Slave: Прием команд от внешних Master-устройств (PLC Siemens S7-1200, SCADA-системы WinCC, другой PLC ABB).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс).
- Интерфейсы: 1 порт Gigabit-Ethernet (RJ45) с функциями:
- Топологии: “звезда” (через коммутаторы), “линия” (максимальная длина — 100 м).
- Дополнительные функции: Поддержка Modbus RTU over TCP (для совместимости с старым оборудованием), SNMP v2c (диагностика), IPv4-адресация (статический/DHCP).
- Количество поддерживаемых Slave-устройств (в режиме Master): До 32.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤190 мА (без нагрузки).
- Защита от помех:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 30 МГц.
- Защита Ethernet-порта: Диодная защита от перепадов напряжения, термисторное ограничение тока, трансформаторная изоляция (250 В переменного тока).
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Габариты: 138 мм (длина) × 35 мм (ширина) × 92 мм (высота); Вес: 310 г (без кабелей).
- Диагностика: Световые индикаторы (питание — 绿灯，активность Ethernet — желтый, ошибки — красный), регистрация 200 последних событий, интеграция с ABB Automation Builder 2.0+ и SCADA-системами (WinCC, Ignition).
Преимущества и особенности ABB CI867AK01
- Повышенная защита Ethernet-порта: Трансформаторная изоляция (250 В) и фильтрация помех до 30 МГц делают ABB CI867AK01 устойчивым к электромагнитным помехам — например, в энергетике (малая тепловая электростанция): модуль работает стабильно вблизи трансформаторов ≥50 кВт, не теряя пакетов данных и обеспечивая непрерывный мониторинг параметров котлов.
- Широкая совместимость с разнородным оборудованием: Поддержка Modbus TCP/IP и Modbus RTU over TCP позволяет ABB CI867AK01 интегрировать оборудование разных брендов — например, в водопроводной промышленности (станция очистки воды): модуль подключает 12 датчиков уровня Schneider (Modbus TCP) и 8 приводов Danfoss (Modbus RTU) к PLC ABB AC500-eCo, не требуя дополнительных драйверов и экономя затраты на интеграцию на 35%.
- Низкая задержка обмена данных (≤18 мс): Быстрый циклический обмен актуален для систем с требованиями к оперативности — например, в мелком машиностроении (завод по производству насосов): ABB CI867AK01 регулирует скорость 10 станков сборки в режиме реального времени, снижая брак на 15% за счет своевременной корректировки параметров.
- Простота настройки и обслуживания: Интеграция с ABB Automation Builder и световые индикаторы упрощают конфигурацию — например, в магазине бытовой техники (автоматизированный склад): монтаж и настройка ABB CI867AK01 занимают не более 25 минут, а красный индикатор ошибок сразу сигнализирует об обрыве кабеля, сокращая время восстановления до 8 минут.
Применение ABB CI867AK01 в отраслях
- Водопроводная промышленность (станция очистки воды):
- Задача: Контроль уровней воды, давления и работы насосов с интеграцией разнородного оборудования.
- Реализация: ABB CI867AK01 подключен к PLC ABB AC500-eCo в режиме Modbus Master, управляя 10 насосами Danfoss (Slave, Modbus RTU) и 8 датчиков уровня Schneider (Slave, Modbus TCP). Модуль использует функцию Modbus 04 для чтения данных с датчиков и функцию 16 для регулировки скорости насосов. Повышенная защита Ethernet-порта обеспечивает стабильную работу вблизи насосов (источники помех), а задержка ≤18 мс поддерживает оптимальный уровень воды, снижая простои на 30%.
- Энергетика (малая тепловая электростанция):
- Задача: Мониторинг температуры котлов, давления пара и потребления электроэнергии.
- Реализация: Модуль работает с 12 датчиков температуры Siemens (Slave, Modbus TCP) и 6 счетчиков электроэнергии Schneider (Slave, Modbus TCP). ABB CI867AK01 использует DHCP для автоматического получения IP-адреса, а трансформаторная изоляция Ethernet-порта защищает от помех от трансформаторов. Данные передаются в SCADA-систему WinCC для мониторинга в реальном времени, а регистрация 200 событий позволяет анализировать историю сбоев.
- Мелкое машиностроение (завод по производству бытовых насосов):
- Задача: Управление станками сборки и системами контроля качества.
- Реализация: ABB CI867AK01 подключен к PLC ABB AC800M, управляя 10 станками сборки (Slave, HMI Weintek) и 8 датчиков контроля размеров Keyence (Slave, Modbus TCP). Модуль использует скорость 100 Mbit/s для обмена данными, а низкая задержка ≤18 мс позволяет корректировать параметры станков в режиме реального времени, снижая брак на 15%. Простота настройки позволяет обслуживать модуль персоналом среднего уровня.
Сравнение с конкурентами
По сравнению с аналогами (Schneider Modicon M241 Modbus TCP, Siemens CP 1243-1, Phoenix Contact FL Modbus TCP) и базовой моделью ABB CI867, ABB CI867AK01 имеет следующие преимущества:
| Параметр | ABB CI867AK01 | Schneider Modicon M241 | Siemens CP 1243-1 | Phoenix Contact FL Modbus | ABB CI867 |
|---|---|---|---|---|---|
| Защита Ethernet-порта | Трансформаторная изоляция (250 В) | Диодная защита | Диодная защита | Диодная защита | Диодная защита |
| Фильтрация EMC | До 30 МГц | До 25 МГц | До 25 МГц | До 27 МГц | До 25 МГц |
| Задержка обмена | ≤18 мс | ≤25 мс | ≤20 мс | ≤22 мс | ≤20 мс |
| Количество Slave-устройств | До 32 | До 16 | До 32 | До 24 | До 32 |
| Потребляемый ток | ≤190 мА | ≤200 мА | ≤190 мА | ≤185 мА | ≤180 мА |
Советы по выбору и предостережения
-
Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
- Поддержка Modbus TCP/IP с расширенной защитой от помех (для объектов с сильными ЭМП — энергетика, тяжелое машиностроение);
- Интеграция разнородного оборудования (Modbus TCP и Modbus RTU);
- Низкая задержка обмена данных (≤18 мс) для оперативного контроля процессов;
- Простота обслуживания (для объектов с ограниченным персоналом).
Оптимально для водопроводной промышленности, энергетика (малая ТЭС), мелкое машиностроение.
-
Предостережения:
- Для ABB CI867AK01 используйте только промышленные Ethernet-кабели CAT5e или CAT6 с двойным экранированием (алюминиевая фольга + трос заземления) — неиндустриальные кабели искажают сигналы при длине линии >50 м, даже при наличии защиты модуля.
- При работе в режиме Modbus Master не превышайте количество Slave-устройств более 32 — увеличение до 33+ приведет к росту задержки до >40 мс, нарушая оперативность контроля процессов.
- Для интеграции с оборудованием Modbus RTU (через Modbus RTU over TCP) убедитесь, что скорость передачи и параметры четности (N, E, O) на Slave-устройствах совпадают с настройками ABB CI867AK01 — несоответствие приведет к потере данных.
- Избегайте монтажа ABB CI867AK01 вблизи источников сильной ЭМП (трансформаторы ≥100 кВт, электродвигатели ≥75 кВт) — даже с повышенной защитой, чрезмерные помехы могут искажать сигналы или повредить внутреннюю электронику.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления включают исправления для совместимости с новыми Modbus Slave-устройствами и улучшения логики диагностики.
- Не используйте ABB CI867AK01 в системах с требованиями к отказоустойчивости (например, кольцевая топология с восстановлением связи) — для этого подойдут модули PROFINET IRT (ABB CI861K01) или EtherNet/IP (ABB CI860K01) с поддержкой MRP/DLR.
