Описание
Общая характеристика продукта

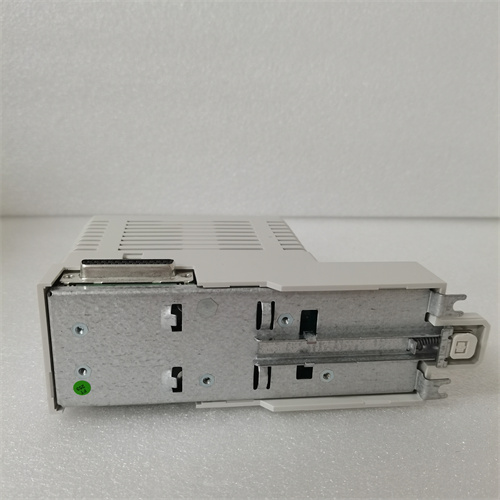

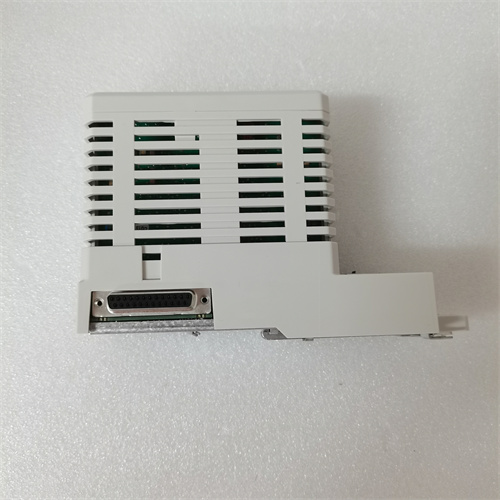

Первым делом рассмотрим промышленный модуль коммуникации Profinet IO от бренда ABB — модель CI871AK01 3BSE092693R1, предназначенный для обеспечения высокоскоростной и надежной связи между контроллерами ABB (например, AC 800M, Symphony Plus) и распределенными модулями I/O, промышленными роботами, датчиками и другими интеллектуальными устройствами в автоматизированных системах. Это устройство относится к серии ABB CI87x Communication Modules, широко применяемых в энергетике (управление вспомогательными системами электростанций), автопроме (линии сборки автомобилей), нефтегазовой промышленности (мониторинг трубопроводов) и пищевой промышленности (автоматизация линий упаковки), где требуется реальное время (Real-Time) передачи данных, защита against электромагнитных помех и высокая отказоустойчивость.
ABB CI871AK01 3BSE092693R1 выступает в роли интерфейсного модуля Profinet IO-Device, поддерживающего протокол Profinet RT (Real-Time) для критических процессов и Profinet IRT (Isochronous Real-Time) для приложений с жесткими требованиями к синхронизации (например, синхронное управление группами роботов). Модуль обеспечивает двустороннюю передачу данных с скоростью до 100 Mbit/s и поддерживает до 32 подключенных устройств Profinet IO, что позволяет строить масштабируемые сети без потерь производительности.
Особенно стоит отметить, что ABB CI871AK01 3BSE092693R1 оснащен функциями защиты и диагностики: поддержка сетевого резервирования MRP (Media Redundancy Protocol) с временем восстановления ≤100 мс, контроль исправности физического канала, индикацию состояния связи через светодиоды и регистрацию ошибок в неразрушаемой памяти. Это гарантирует непрерывную работоспособность сети даже при сбое отдельных сегментов (например, обрыв кабеля) и позволяет операторам быстро локализовать проблемы, минимизируя время остановки производства. Полную информацию о ABB CI871AK01 3BSE092693R1, включая схемы подключения и настройку протоколов, можно найти по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB CI871AK01 3BSE092693R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1]):
-
Сетевые и коммуникационные характеристики:
- Тип устройства — промышленный модуль коммуникации Profinet IO-Device;
- Поддерживаемые версии Profinet: Profinet RT (IEC 61158-3-14), Profinet IRT (опционально, через лицензию);
- Сетевые интерфейсы: 2 × Ethernet RJ45 (10/100 Mbit/s, полнодуплексный режим);
- Протоколы резервирования: MRP (Media Redundancy Protocol, IEC 61158-3-14), время восстановления ≤100 мс;
- Количество поддерживаемых Profinet IO-Devices: До 32;
- Задержка передачи (Profinet RT): ≤1 ms (для критических данных);
- Синхронизация времени: IEEE 1588 PTP (Precision Time Protocol), точность синхронизации ≤1 µs.
-
Электротехнические характеристики:
- Питание: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
- Потребляемый ток: ≤50 мА (без нагрузки на интерфейсы);
- Изоляция: Между сетевыми интерфейсами и питанием — 500 В АС (на 1 мин, по стандарту IEC 61010);
- Иммунитет к электромагнитным помехам (EMC):
- Защита against статического разряда (ESD): ±15 кВ (контактный), ±25 кВ (воздушный) — IEC 61000-4-2;
- Защита against электромагнитного поля: 10 В/м (80–1000 МГц) — IEC 61000-4-3.
-
Конструктивные и эксплуатационные характеристики:
- Тип монтажа: Вставной (для шасси контроллеров ABB AC 800M) или на рельс DIN (с адаптером, опционально);
- Габариты: 35 × 100 × 150 мм (ширина × высота × глубина);
- Вес: ~250 г;
- Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
- Температурный диапазон работы: -10 °C до +60 °C;
- Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
- Индикаторы: LED для питания (PWR, зеленый), состояния каждого Ethernet-порта (Link/Activity, зеленый/желтый), режима резервирования (MRP, желтый), ошибки (ERR, красный).
Преимущества и особенности
- Поддержка Profinet RT/IRT для Реального Времени: ABB CI871AK01 3BSE092693R1 обеспечивает задержку передачи ≤1 ms (Profinet RT) и опциональную поддержку Profinet IRT для приложений с синхронизацией ≤1 µs — например, в автопроме для синхронного управления конвейерами и роботами на линии сборки, где расхождение в времени больше 1 ms может привести к ошибкам сборки. Это делает модуль универсальным для как стандартных, так и высокотребовательных систем.
- Отказоустойчивость через MRP: Протокол MRP с временем восстановления ≤100 мс гарантирует, что при сбое одного сетевого сегмента (например, обрыв кабеля между модулем и роботом) данные автоматически перенаправляются по резервному пути. Это критично для систем, где остановка производства обходится дорого — например, в нефтегазовых трубопроводах, где прерывание связи с датчиками давления может привести к аварии.
- Легкая Интеграция с Контроллерами ABB: ABB CI871AK01 3BSE092693R1 полностью совместим с контроллерами ABB AC 800M и Symphony Plus — он автоматически распознается контроллером при подключении, и настройка протоколов осуществляется через стандартное ПО ABB Control Builder M. Нет необходимости в дополнительных драйверах или конфигураторах, что сокращает время развертывания системы.
- Детальная Диагностика и Удобство Мониторинга: Светодиодные индикаторы и регистрация ошибок позволяют операторам быстро определить причину сбоя — например, желтый свет на Ethernet-порту сигнализирует о проблеме с физическим подключением, а ошибка MRP указывает на сбой резервного канала. Данные о состоянии модуля также передаются в контроллер, что позволяет отслеживать работу через SCADA-систему или HMI.
- Компактность и Универсальность Монтажа: Модуль можно установить как в шасси контроллеров ABB AC 800M (вставной тип), так и на рельс DIN (с адаптером), что экономит пространство в шкафу управления и адаптирует модуль к различным условиям монтажа. Широкий диапазон питания DC 24 В ±10% делает его совместимым с большинством промышленных блоков питания (например, ABB PU517). Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1].
Примеры применения в отраслях
Модуль коммуникации ABB CI871AK01 3BSE092693R1 широко используется в системах, требующих надежной реал-time связи:
- Автопром (линии сборки автомобилей): Связь между контроллером ABB AC 800M и 16 промышленными роботами ABB IRC5 (Profinet IO-Devices). ABB CI871AK01 3BSE092693R1 обеспечивает синхронизацию роботов через Profinet IRT (точность ≤1 µs), что гарантирует точное совмещение деталей (например, монтаж дверей на кузов) без ошибок. Протокол MRP защищает от сбоев сети — при обрывке кабеля к одному роботу данные перенаправляются за 50 мс, не останавливая линию.
- Энергетика (вспомогательные системы ГТЭС): Подключение 24 модуля I/O ABB XVC768AE102 к контроллеру ABB AC 800M. Модуль ABB CI871AK01 3BSE092693R1 передаёт данные о состоянии датчиков температуры и давления через Profinet RT (задержка ≤1 ms), позволяя контроллеру быстро регулировать параметры работы турбины. Диагностика модуля помогает операторам своевременно выявлять неисправности в сети (например, обрыв кабеля к модулю I/O), предотвращая потерю данных.
- Пищевая промышленность (линии упаковки): Связь между контроллером ABB AC 800M и 8 конвейеров с датчиками положения (Profinet IO-Devices). Модуль обеспечивает передачу сигналов о позиции продуктов на конвейере, позволяя синхронизировать упаковочные машины с подачей. Защита EMC Class B подавляет помехи от электродвигателей конвейеров, а компактный монтаж на рельс DIN экономит пространство в шкафу управления цехом. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1].
Сравнение с конкурентами
Сравним ABB CI871AK01 3BSE092693R1 с аналогичными модулями Profinet IO (Siemens CP 1543-1, Rockwell Allen-Bradley 1783-BMS08T, Schneider Electric Modicon M262 Profinet Module).
| Параметр | ABB CI871AK01 3BSE092693R1 | Siemens CP 1543-1 | Rockwell 1783-BMS08T |
|---|---|---|---|
| Поддерживаемые Profinet версии | Profinet RT/IRT (опционально) | Profinet RT/IRT (стандарт) | Profinet RT (IRT — опционально) |
| Протокол резервирования | MRP (≤100 мс) | MRP (≤100 мс) | RSTP (≤200 мс) |
| Количество IO-Devices | До 32 | До 64 | До 16 |
| Синхронизация времени | IEEE 1588 PTP (≤1 µs) | IEEE 1588 PTP (≤1 µs) | IEEE 1588 PTP (≤5 µs) |
| Совместимость с ABB | Идеальная (AC 800M, Symphony Plus) | Ограниченная | Ограниченная |
ABB CI871AK01 3BSE092693R1 выделяется идеальной совместимостью с контроллерами ABB, стабильной работой Profinet RT/IRT и быстрым резервированием MRP — это делает его предпочтительным для систем на базе оборудования ABB (автопром, энергетика, нефтегаз). Дополнительное сравнение по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем на базе контроллеров ABB AC 800M/Symphony Plus — ABB CI871AK01 3BSE092693R1 является оптимальным выбором, благодаря автоматической интеграции и отсутствию конфликтов протоколов, в отличие от сторонних модулей, требующих дополнительной настройки.
- При необходимости синхронизации ≤1 µs (например, робототехника в автопроме) — опциональная поддержка Profinet IRT модуля гарантирует требуемую точность, в отличие от моделей с IRT как дополнительной опцией с высокой стоимостью.
- Для сетей с ≥16 IO-Devices (например, модули I/O, роботы) — поддержка до 32 устройств обеспечивает масштабируемость, не требуя добавления дополнительных коммуникационных модулей. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CI871AK01 3BSE092693R1].
-
Предостережения:
- При использовании Profinet IRT приобретите соответствующую лицензию ABB: Без лицензии модуль работает только в режиме Profinet RT, что может привести к нехватке синхронизации для критических приложений.
- Используйте только экранированные категории 5e или 6 Ethernet-кабели: Экранение уменьшает влияние электромагнитных помех, особенно в цехах с крупными электродвигателями или трансформаторами, и гарантирует стабильность Profinet связи.
- Настройте MRP только на одном модуле в сети: Многочисленные MRP-мастеры могут вызвать конфликты в резервировании и увеличить время восстановления сети.
- Регулярно обновляйте прошивку модуля через ПО ABB Control Builder M: Обновления исправляют ошибки протоколов и улучшают совместимость с новыми Profinet IO-Devices, поддерживая надежность работы ABB CI871AK01 3BSE092693R1.
